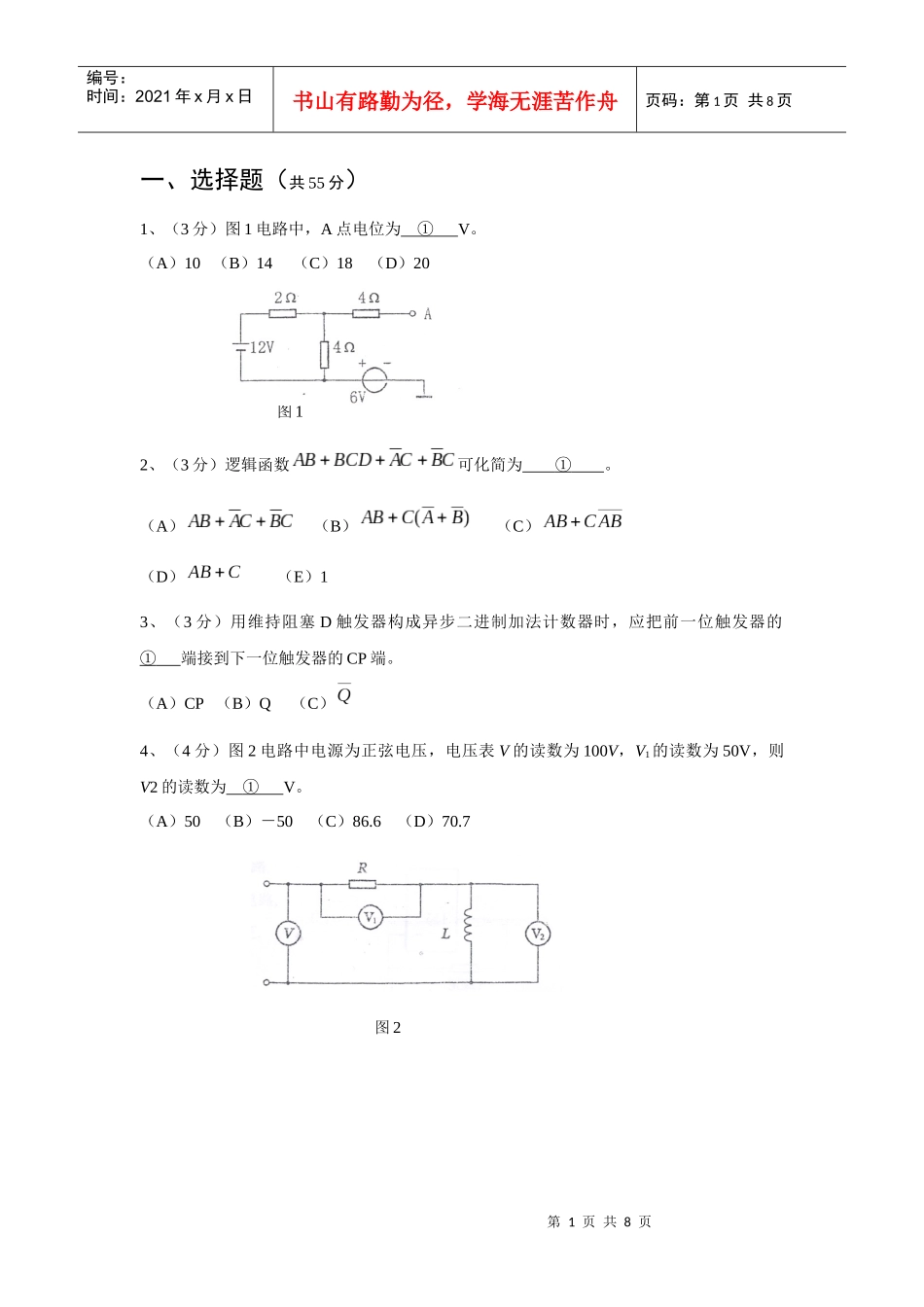

第1页共8页图1图2编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、选择题（共55分）1、（3分）图1电路中，A点电位为①V。（A）10（B）14（C）18（D）202、（3分）逻辑函数可化简为①。（A）（B）（C）（D）（E）13、（3分）用维持阻塞D触发器构成异步二进制加法计数器时，应把前一位触发器的①端接到下一位触发器的CP端。（A）CP（B）Q（C）4、（4分）图2电路中电源为正弦电压，电压表V的读数为100V，V1的读数为50V，则V2的读数为①V。（A）50（B）－50（C）86.6（D）70.7第2页共8页第1页共8页图3图4编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页5、（5分）图3电路中，I=①。（A）0.5A（B）3A（C）5.5A（D）7.5A6、（4分）把4Ω的电阻与3Ω容抗并联接到12V电源时，总电流为①A，总有功功率为②W。（A）3（B）2.4（C）5（D）60（E）36（F）1007、（5分）图4电路中流过理想二极管的电流I=①A。（A）1（B）2（C）0.5（D）1.58、（3分）在三种接法的基本放大电路中，输入电阻最大的是①；输出电阻最小的是②、只有电流放大作用，无电压放大作用的是③。（A）共射放大电路（B）共集放大电路（C）共基放大电路9、（3分）测得晶体三极管IB=30μA时，IC=2.4mA；IC=40μA时，IC=3mA，则该管的交流放大系数为①。（A）60（B）40（C）20（D）3010、（5分）电路如图5所示，US1=10V时，U=17V，若将理想电压源US1除去后，这时U=①V。（A）12V（B）15V（C）24V（D）10V第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页11、（5分）图6所示电路中，就其外特性而言，①。（A）b、c等效（B）a、d等效（C）a、b、c、d均等效（D）a、b等效12、（5分）电路如图7，A、B为逻辑输入端，Y为逻辑输出端，该逻辑电路实现的逻辑功能是①。（A）A与B相或（B）A与B相异或（C）A与B或非（D）A与B异或非图713、（3分）图8中，设DA、DB为理想二极管，当VA=3V，VB=6V时，I=①A。（A）0.002（B）0.003（C）0.004（D）0.005图5图6abcdΩΩΩΩRRRRUUUIss12s31333A9V2A9V3A第4页共8页第3页共8页图8+12VVAVBDBDAΩk3lY编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页14、（4分）稳压电路如图9所示，已知：E=20V，R1=1200Ω，R2=1250Ω，稳压管DZ的稳定电压Uz=8V，通过稳压管Dz的电流=①A。（A）0.0036（B）0.0018（C）0.036（D）0.020二、作图题（共30分）1、（6分）逻辑电路及C脉冲的波形如图10所示，试画出A、B端的波形。（设A的初始状态为0）图10图9R1R2DUEZZQQJ&ABABCKCC第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页2、（6分）电路如图11所示，A为理想运算放大器，若输入电压为ui=10sinωtV，试画出与ui相对应的uo的波形。3、（6分）由TTL门组成的电路和输入波形如图12所示，试写出F的逻辑表达式，并画出其波形。4、（12分）已知逻辑电路如图13及C脉冲的波形，试画出各触发器输出，，的波形并写出它们的状态表（设，，初始状态均为“0”）。图12图11∞±10KuiRuoA16V第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页三、分析计算题（共40分）1、（8分）已知逻辑电路图14中C脉冲的波形，试画出，及F的波形，设，的初始状态均为“0”。若C脉冲的周期是1s，试求继电器KA线圈每次通电的时间？图13Q1Q1D1Q2Q2D2CQ0Q0D0CCCQ1Q0Q2C第7页共8页第6页共8页图1510KΩ10KΩ10KΩV0VI4VI3VI2VI1V02V0130KΩ20KΩ30KΩ2.5KΩ10KΩ编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页2、（12分）电路如图15，VI1＝１Ｖ,VI2＝２Ｖ,VI3＝３Ｖ,VI4＝４Ｖ,求ＶＯ１、ＶＯ２、ＶＯ3、（20分）如图16所示的电路，已知=50，，静态=0.7V。计算：①静态工作点图14DKA+UCCTRb&QQ11JK11QQ00JK00CF1SCQQ01FΩkrbe1BEVQ第8页共8页第7页共8页A1WA0D0D1D2D3编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页②画出交流通路和微变等效电路。③计算电路的...
