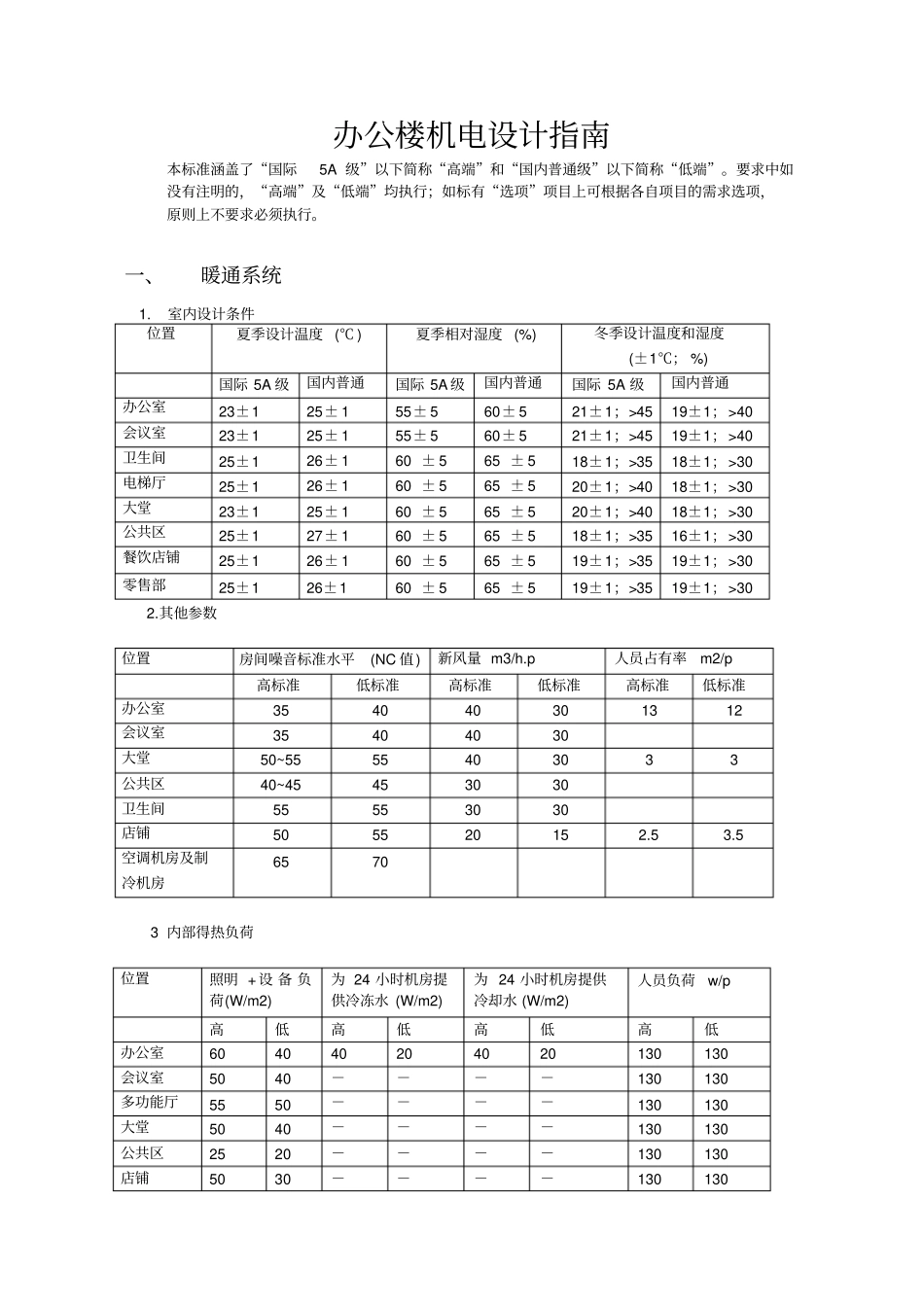

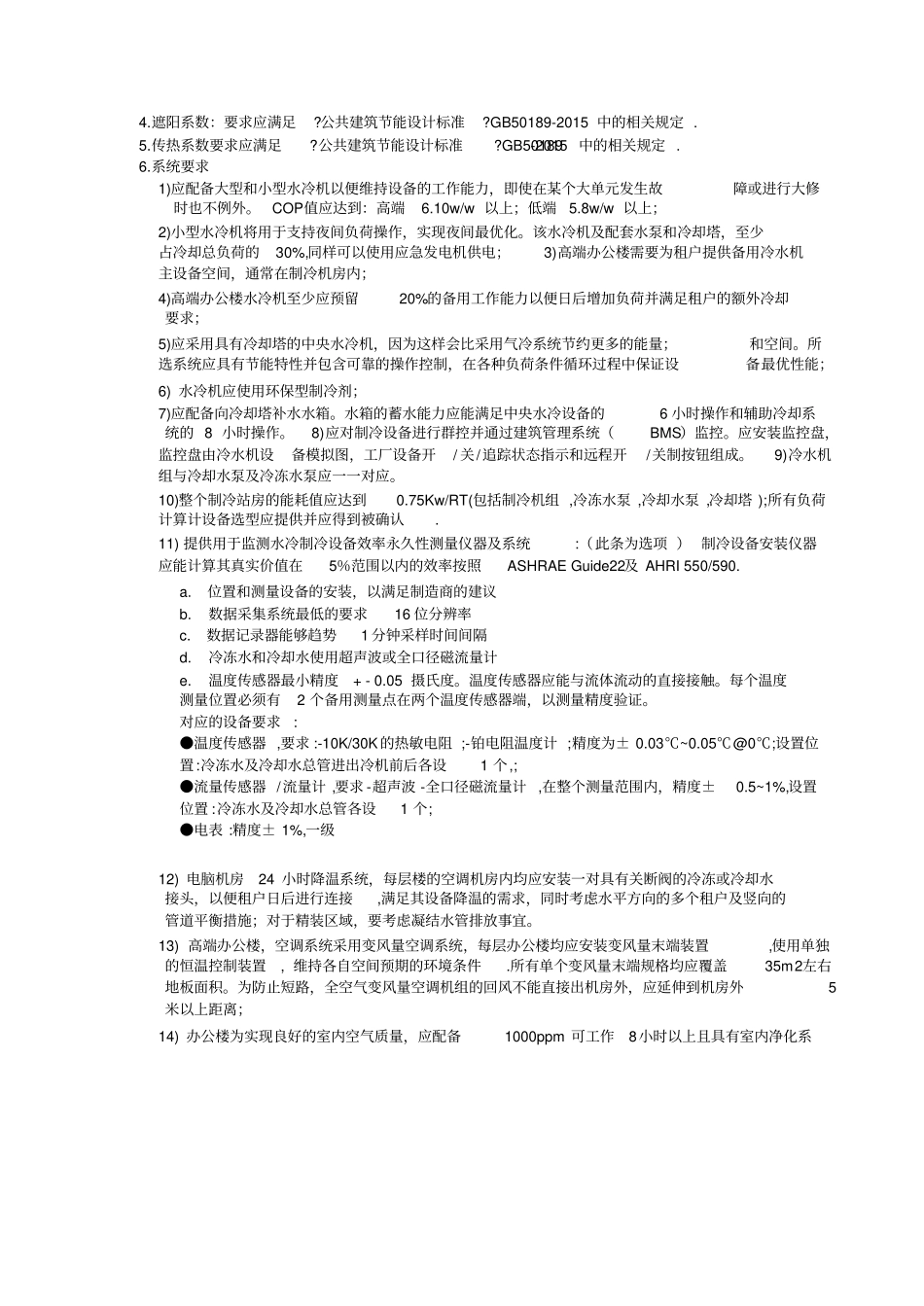

办公楼机电设计指南本标准涵盖了“国际5A级”以下简称“高端”和“国内普通级”以下简称“低端”。要求中如没有注明的，“高端”及“低端”均执行；如标有“选项”项目上可根据各自项目的需求选项，原则上不要求必须执行。一、暖通系统1.室内设计条件位置夏季设计温度(℃)夏季相对湿度(%)冬季设计温度和湿度(±1℃；%)国际5A级国内普通国际5A级国内普通国际5A级国内普通办公室23±125±155±560±521±1；>4519±1；>40会议室23±125±155±560±521±1；>4519±1；>40卫生间25±126±160±565±518±1；>3518±1；>30电梯厅25±126±160±565±520±1；>4018±1；>30大堂23±125±160±565±520±1；>4018±1；>30公共区25±127±160±565±518±1；>3516±1；>30餐饮店铺25±126±160±565±519±1；>3519±1；>30零售部25±126±160±565±519±1；>3519±1；>302.其他参数位置房间噪音标准水平(NC值)新风量m3/h.p人员占有率m2/p高标准低标准高标准低标准高标准低标准办公室354040301312会议室35404030大堂50~5555403033公共区40~45453030卫生间55553030店铺505520152.53.5空调机房及制冷机房65703内部得热负荷位置照明+设备负荷(W/m2)为24小时机房提供冷冻水(W/m2)为24小时机房提供冷却水(W/m2)人员负荷w/p高低高低高低高低办公室604040204020130130会议室5040－－－－130130多功能厅5550－－－－130130大堂5040－－－－130130公共区2520－－－－130130店铺5030－－－－1301304.遮阳系数：要求应满足?公共建筑节能设计标准?GB50189-2015中的相关规定.5.传热系数要求应满足?公共建筑节能设计标准?GB50189-2015中的相关规定.6.系统要求1)应配备大型和小型水冷机以便维持设备的工作能力，即使在某个大单元发生故障或进行大修时也不例外。COP值应达到：高端6.10w/w以上；低端5.8w/w以上；2)小型水冷机将用于支持夜间负荷操作，实现夜间最优化。该水冷机及配套水泵和冷却塔，至少占冷却总负荷的30%,同样可以使用应急发电机供电；3)高端办公楼需要为租户提供备用冷水机主设备空间，通常在制冷机房内；4)高端办公楼水冷机至少应预留20%的备用工作能力以便日后增加负荷并满足租户的额外冷却要求；5)应采用具有冷却塔的中央水冷机，因为这样会比采用气冷系统节约更多的能量；和空间。所选系统应具有节能特性并包含可靠的操作控制，在各种负荷条件循环过程中保证设备最优性能；6)水冷机应使用环保型制冷剂；7)应配备向冷却塔补水水箱。水箱的蓄水能力应能满足中央水冷设备的6小时操作和辅助冷却系统的8小时操作。8)应对制冷设备进行群控并通过建筑管理系统（BMS）监控。应安装监控盘，监控盘由冷水机设备模拟图，工厂设备开/关/追踪状态指示和远程开/关制按钮组成。9)冷水机组与冷却水泵及冷冻水泵应一一对应。10)整个制冷站房的能耗值应达到0.75Kw/RT(包括制冷机组,冷冻水泵,冷却水泵,冷却塔);所有负荷计算计设备选型应提供并应得到被确认.11)提供用于监测水冷制冷设备效率永久性测量仪器及系统:（此条为选项）制冷设备安装仪器应能计算其真实价值在5％范围以内的效率按照ASHRAEGuide22及AHRI550/590.a.位置和测量设备的安装，以满足制造商的建议b.数据采集系统最低的要求16位分辨率c.数据记录器能够趋势1分钟采样时间间隔d.冷冻水和冷却水使用超声波或全口径磁流量计e.温度传感器最小精度+-0.05摄氏度。温度传感器应能与流体流动的直接接触。每个温度测量位置必须有2个备用测量点在两个温度传感器端，以测量精度验证。对应的设备要求:●温度传感器,要求:-10K/30K的热敏电阻;-铂电阻温度计;精度为±0.03℃~0.05℃@0℃;设置位置:冷冻水及冷却水总管进出冷机前后各设1个,;●流量传感器/流量计,要求-超声波-全口径磁流量计,在整个测量范围内，精度±0.5~1%,设置位置:冷冻水及冷却水总管各设1个;●电表:精度±1%,一级12)电脑机房24小时降温系统，每层楼的空调机房内均应安装一对具有关断阀的冷冻或冷却水接头，以便租户日后进行连接,满足其设备降温的需求，同时考虑水平方向的多个租户及竖向的管道平衡措施；对于精装区域，要考虑凝结水管排放事宜。13)高端办公楼，空调系统采用变风量空调系...
