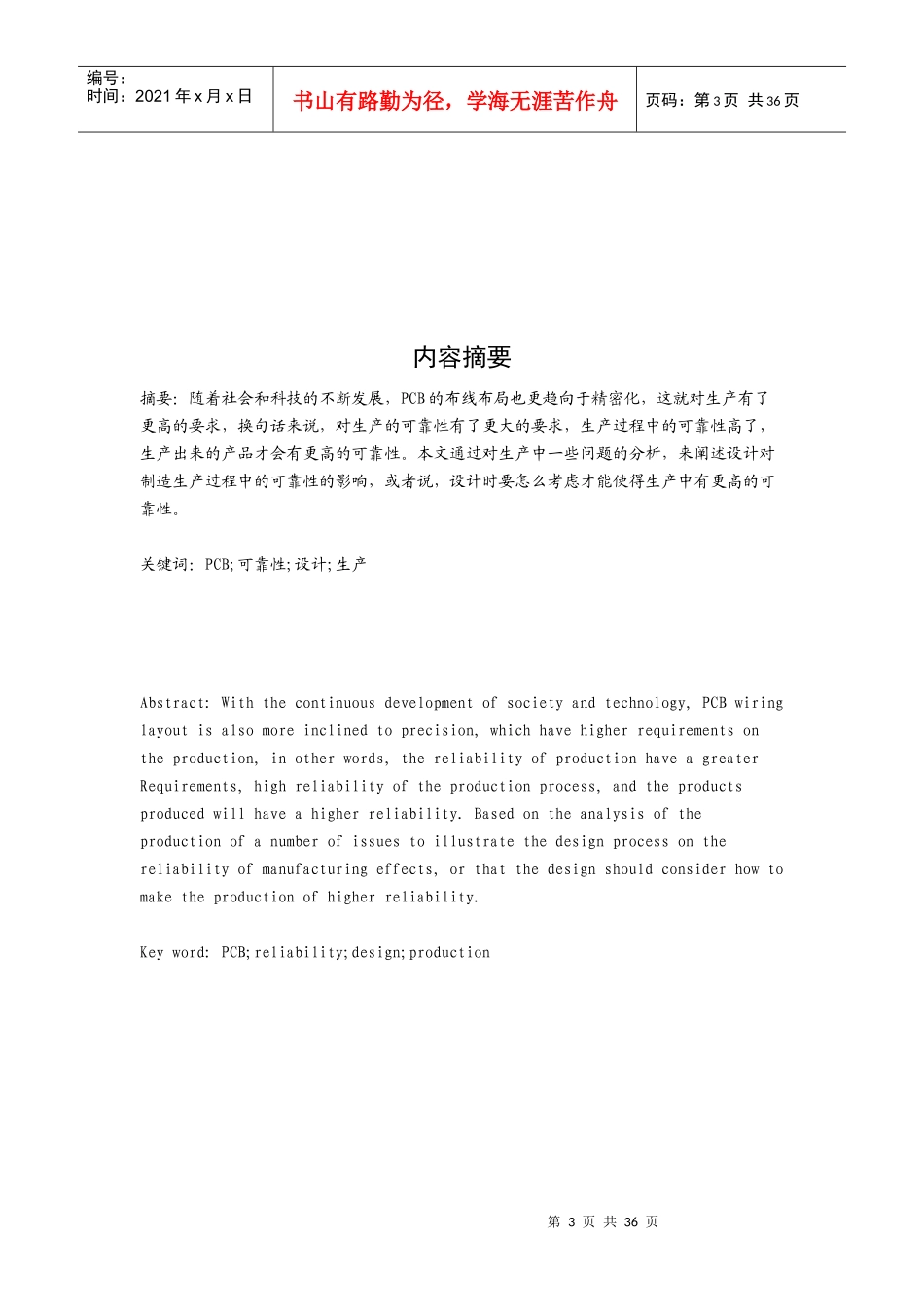

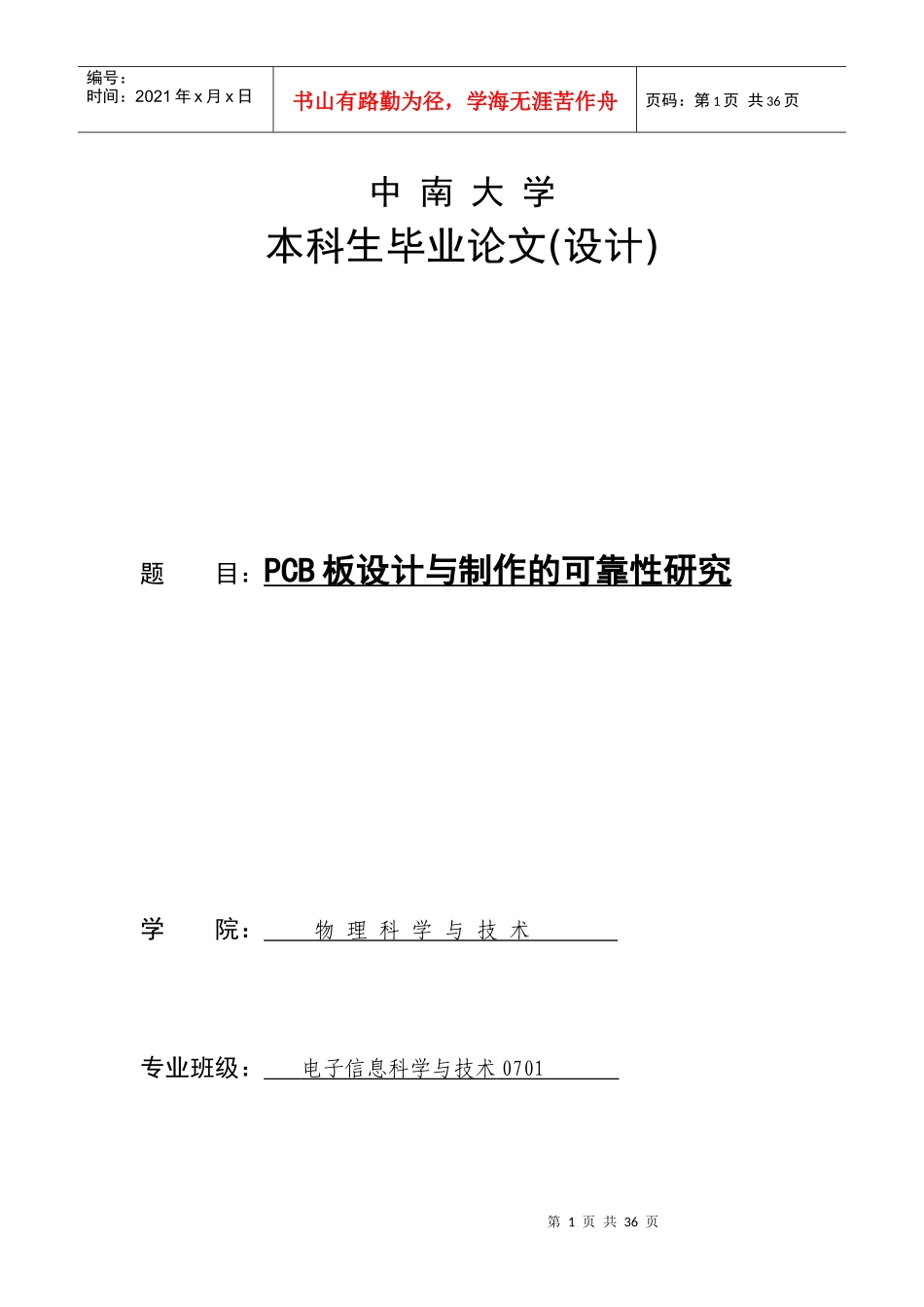

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页中南大学本科生毕业论文(设计)题目：PCB板设计与制作的可靠性研究学院：物理科学与技术专业班级：电子信息科学与技术0701第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页内容摘要摘要：随着社会和科技的不断发展，PCB的布线布局也更趋向于精密化，这就对生产有了更高的要求，换句话来说，对生产的可靠性有了更大的要求，生产过程中的可靠性高了，生产出来的产品才会有更高的可靠性。本文通过对生产中一些问题的分析，来阐述设计对制造生产过程中的可靠性的影响，或者说，设计时要怎么考虑才能使得生产中有更高的可靠性。关键词：PCB;可靠性;设计;生产Abstract:Withthecontinuousdevelopmentofsocietyandtechnology,PCBwiringlayoutisalsomoreinclinedtoprecision,whichhavehigherrequirementsontheproduction,inotherwords,thereliabilityofproductionhaveagreaterRequirements,highreliabilityoftheproductionprocess,andtheproductsproducedwillhaveahigherreliability.Basedontheanalysisoftheproductionofanumberofissuestoillustratethedesignprocessonthereliabilityofmanufacturingeffects,orthatthedesignshouldconsiderhowtomaketheproductionofhigherreliability.Keyword:PCB;reliability;design;production第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页绪论1.印刷电路板的背景PCB（printedcircuitboard），即印制电路板是在绝缘基材上，按预定设计，制成印制线路，印制元件或有两者组合而成的导电图形后制成的板。它作为元器件的支撑，并且提供系统电路工作所需要的电气连接，是实现电子产品小型化、轻量化、装配机械化和自动化的重要基础部件，在电子工业中有广泛应用。它在整个电子产品中，扮演了整合连结总其成所有功能的角色。图1是电子构装层级区分示意。图1电子构装层级区分而近年来，随着科学技术的不断发展，电子产品日趋轻薄短小，使得PCB的制造面临了几个挑战：（1）薄板（2）高密度（3）高性能（4）高速(5)产品周期缩短（6）降低成本等。以往以灯桌、笔刀、贴图及照相机作为制前工具，现在已经被计算机、工作软件及激光绘图机所取代。过去，以手工排版，或者还需要Micro-Modifier来修正尺寸等费时耗工的作业，今天只要在CAM(ComputerAidedManufacturing)工作人员取得客户的设计资料，可能几小时内，就可以依设计规则或DFM(DesignForManufacturing)自动排版并变化第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页不同的生产条件。同时可以输出如钻孔、成型、测试冶具等资料。而为了提高PCB生产的效率，提升生产中的成品率，降低生产的成本，在生产设备允许的条件下，规范的、符合生产设备要求的PCB设计在其中占了很大比重。因此，在本文中将具体探究基于日常生产参数之上的PCB的设计规范问题。2.“可靠性”的来源第二次世界大战中，美国自己认为其军工技术是高超的，但事实上却相反，在许多地方都暴露了它的缺陷。例如，根据已公开的统计，在美军运到远东的武器中，60%的飞机不能使用，电子设备有50%在库存中就发生了故障，轰炸机的电子设备寿命仅有20h，海军用的电子设备70%是有故障的。而大部分故障都是发生在军用机器的心脏部分———电子设备。据说这些事实使美国政府感到震惊，因而军方和民用企业共同努力，开展了可靠性的研究。这就是可靠性问题真正受到重视的开始。开始时，可靠性问题是专门针对电子管的，并且是以军方的研究为主，并成立了一系列研究机构和组织。经过它们的研究，结果确定了高可靠度的规格，除电气特性之外，还提出了振动、冲击等环境因素。与此同时，振动和冲击的试验、测量等技术也进一...
