中考物理电功率的综合计算问题(大题培优易错难题)VIP免费

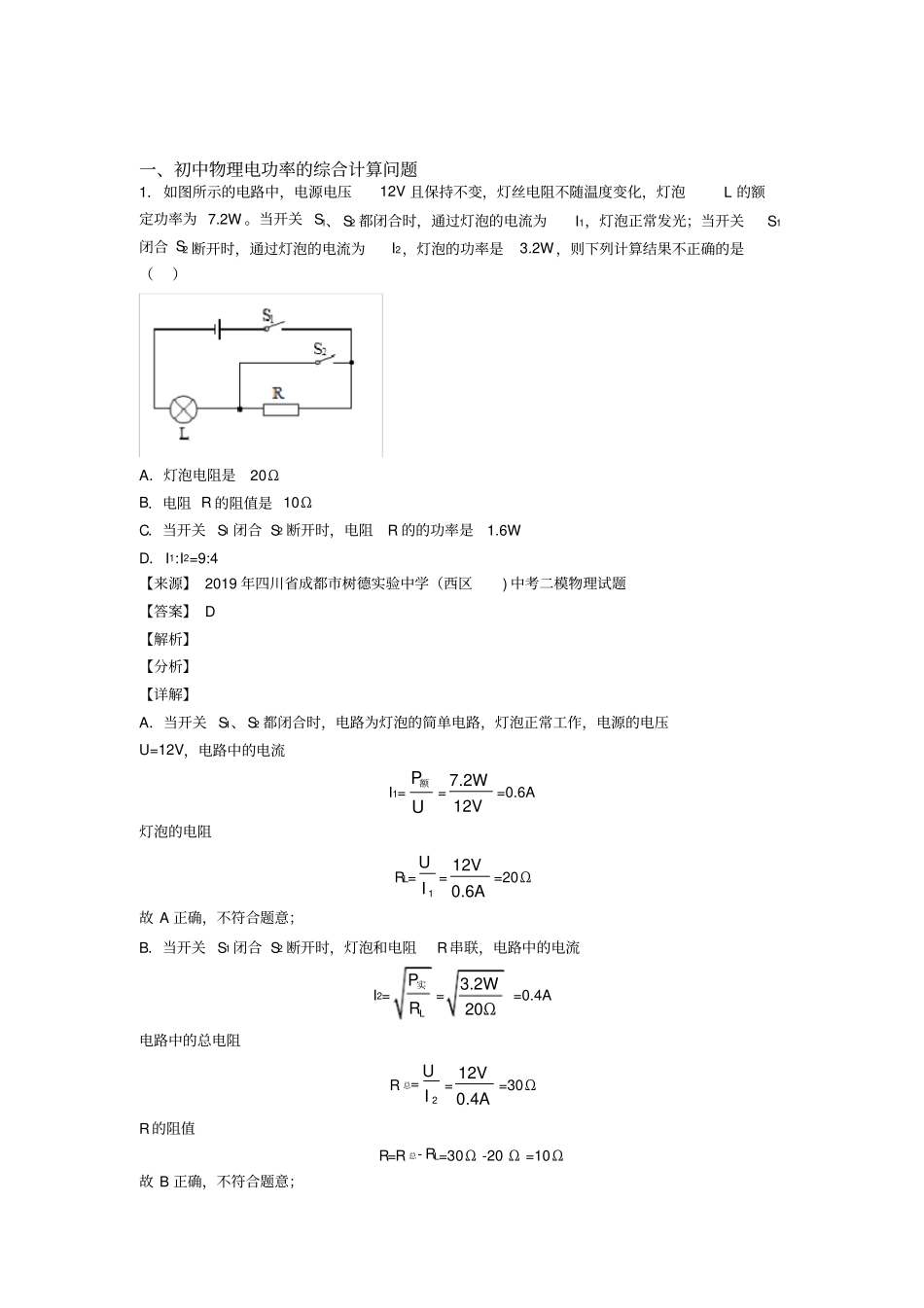

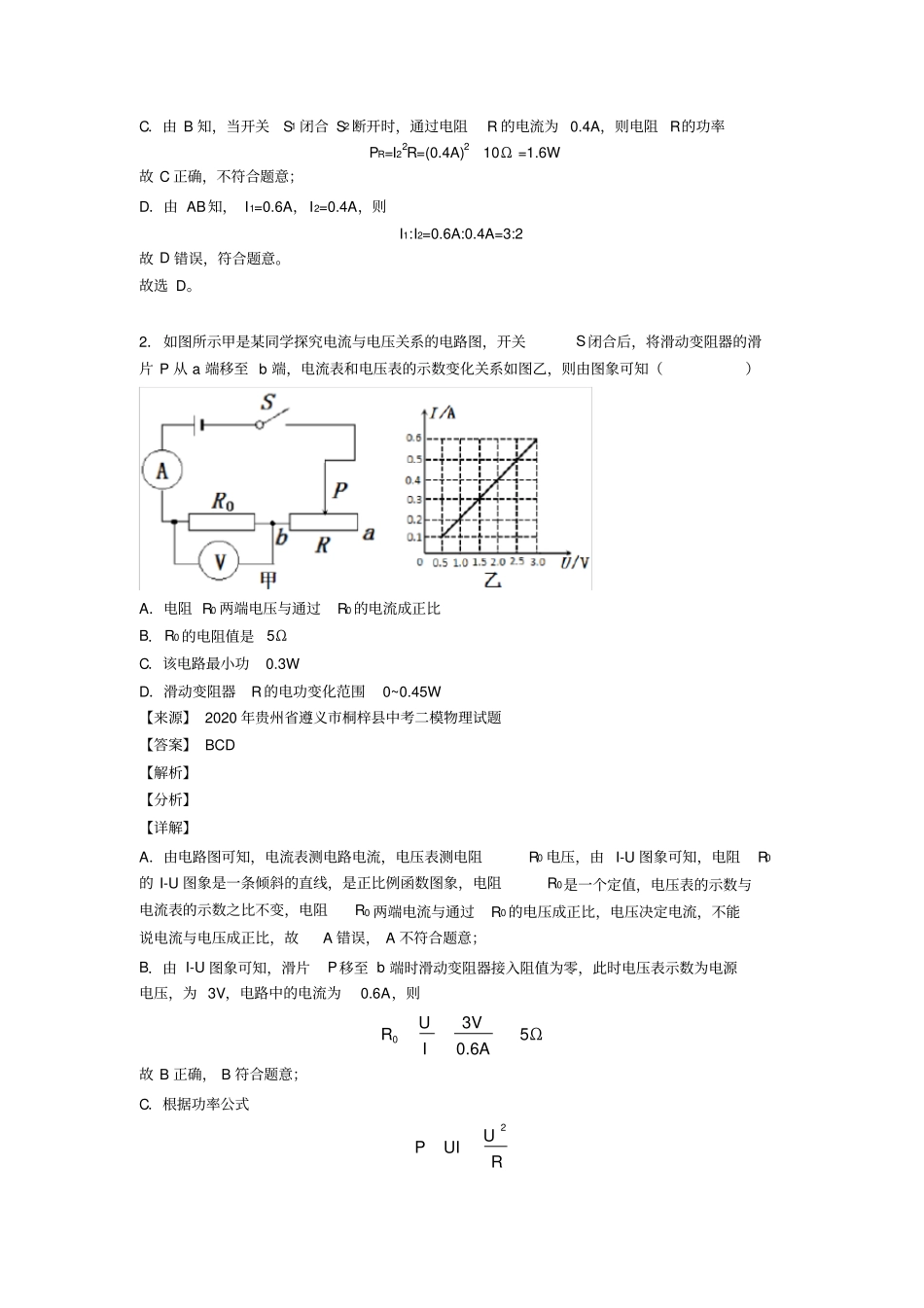

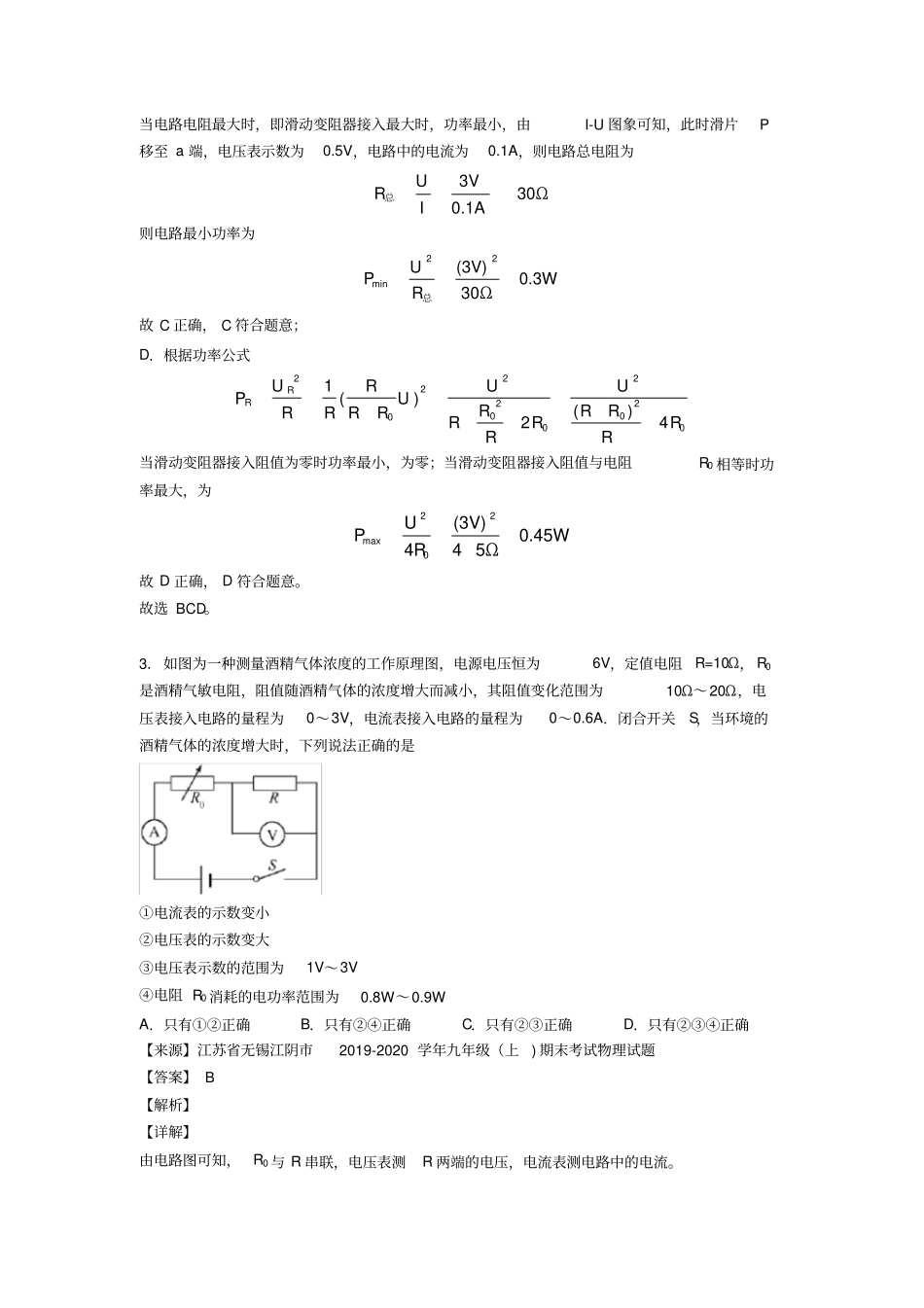

一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压12V且保持不变，灯丝电阻不随温度变化，灯泡L的额定功率为7.2W。当开关S1、S2都闭合时，通过灯泡的电流为I1，灯泡正常发光；当开关S1闭合S2断开时，通过灯泡的电流为I2，灯泡的功率是3.2W，则下列计算结果不正确的是（）A．灯泡电阻是20ΩB．电阻R的阻值是10ΩC．当开关S1闭合S2断开时，电阻R的的功率是1.6WD．I1:I2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题【答案】D【解析】【分析】【详解】A．当开关S1、S2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U=12V，电路中的电流I1=PU额=7.2W12V=0.6A灯泡的电阻RL=1UI=12V0.6A=20Ω故A正确，不符合题意；B．当开关S1闭合S2断开时，灯泡和电阻R串联，电路中的电流I2=LPR实=3.2W20Ω=0.4A电路中的总电阻R总=2UI=12V0.4A=30ΩR的阻值R=R总-RL=30Ω-20Ω=10Ω故B正确，不符合题意；C．由B知，当开关S1闭合S2断开时，通过电阻R的电流为0.4A，则电阻R的功率PR=I22R=(0.4A)210Ω=1.6W故C正确，不符合题意；D．由AB知，I1=0.6A，I2=0.4A，则I1:I2=0.6A:0.4A=3:2故D错误，符合题意。故选D。2．如图所示甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则由图象可知（）A．电阻R0两端电压与通过R0的电流成正比B．R0的电阻值是5ΩC．该电路最小功0.3WD．滑动变阻器R的电功变化范围0~0.45W【来源】2020年贵州省遵义市桐梓县中考二模物理试题【答案】BCD【解析】【分析】【详解】A．由电路图可知，电流表测电路电流，电压表测电阻R0电压，由I-U图象可知，电阻R0的I-U图象是一条倾斜的直线，是正比例函数图象，电阻R0是一个定值，电压表的示数与电流表的示数之比不变，电阻R0两端电流与通过R0的电压成正比，电压决定电流，不能说电流与电压成正比，故A错误，A不符合题意；B．由I-U图象可知，滑片P移至b端时滑动变阻器接入阻值为零，此时电压表示数为电源电压，为3V，电路中的电流为0.6A，则03V5Ω0.6AURI故B正确，B符合题意；C．根据功率公式2UPUIR当电路电阻最大时，即滑动变阻器接入最大时，功率最小，由I-U图象可知，此时滑片P移至a端，电压表示数为0.5V，电路中的电流为0.1A，则电路总电阻为3V30Ω0.1AURI总则电路最小功率为22min(3V)0.3W30ΩUPR总故C正确，C符合题意；D．根据功率公式222222000001()()24RRURUUPURRRRRRRRRRRR当滑动变阻器接入阻值为零时功率最小，为零；当滑动变阻器接入阻值与电阻R0相等时功率最大，为22max0(3V)0.45W445ΩUPR故D正确，D符合题意。故选BCD。3．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为6V，定值电阻R=10Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10Ω～20Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A．闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是①电流表的示数变小②电压表的示数变大③电压表示数的范围为1V～3V④电阻R0消耗的电功率范围为0.8W～0.9WA．只有①②正确B．只有②④正确C．只有②③正确D．只有②③④正确【来源】江苏省无锡江阴市2019-2020学年九年级（上)期末考试物理试题【答案】B【解析】【详解】由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。①当环境的酒精气体的浓度增大时，R0阻值随酒精气体的浓度增大而减小，由UIR可知，电路中的电流变大，即电流表的示数变大，故①错误；②因为电路中的电流变大，由UIR可知，电压表示数变大，故②正确；③④当R0=10Ω时，电路中的总电阻最小，电路中的电流最大，即经过R0的电流最大，因串联电路中总电阻等于各分电阻之和，所以，经过R0的电流最大，012V0.3A10Ω10ΩUIRR大小，则电压表的最大示数为：0.3A10Ω3VUIR最大大，R0消耗的电功率：22000.3A10Ω0.9WRPIR大大()，当R0大=20Ω时，电路中的总电阻最大，电路中的电流最小，电路中的最小电流：06V0.2A20Ω10Ω=UIRR小大，则电压表的最小示数为：0.2A10Ω2VUIR最小小，所以，电压表示数的范围为2V～3V...
