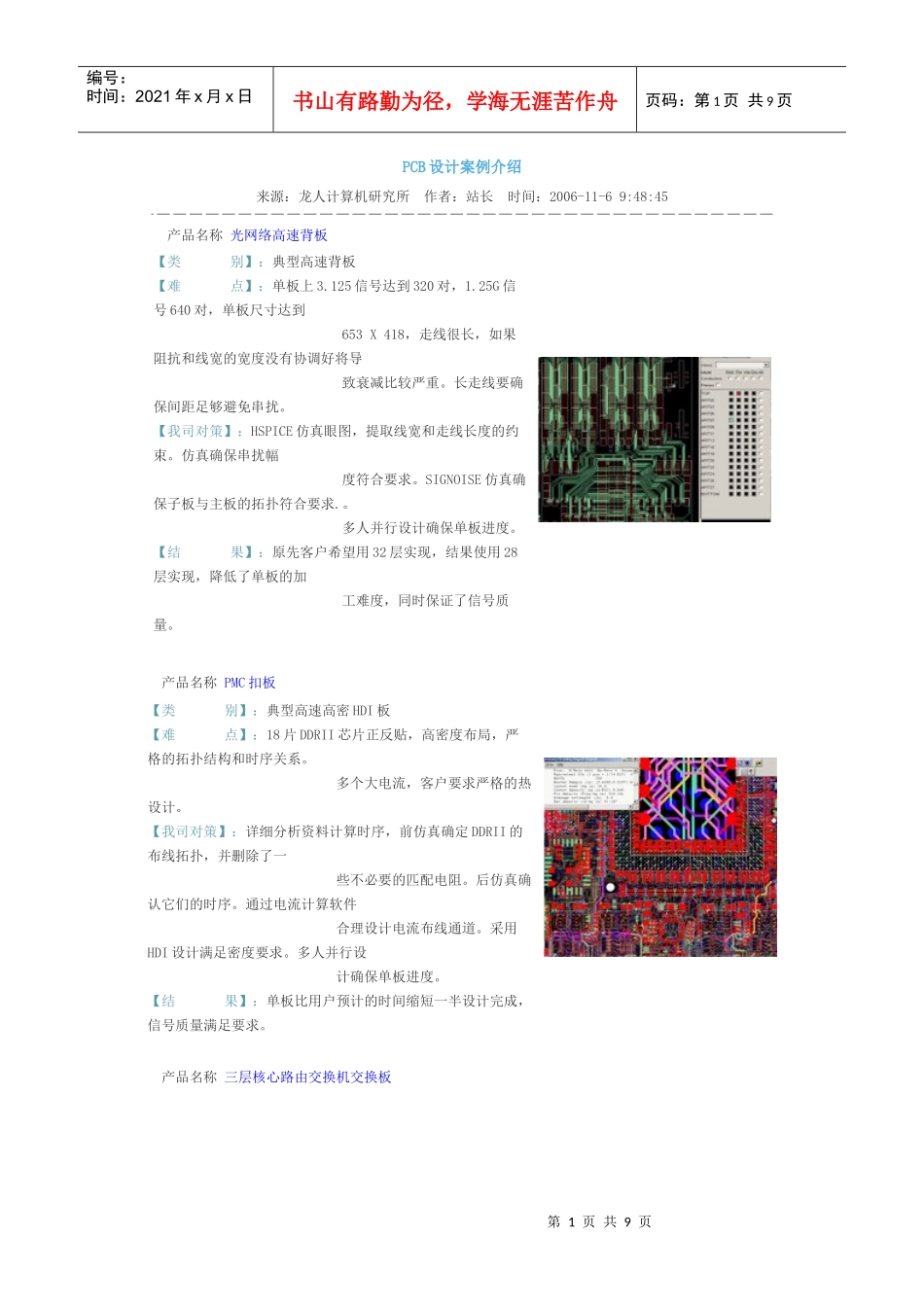

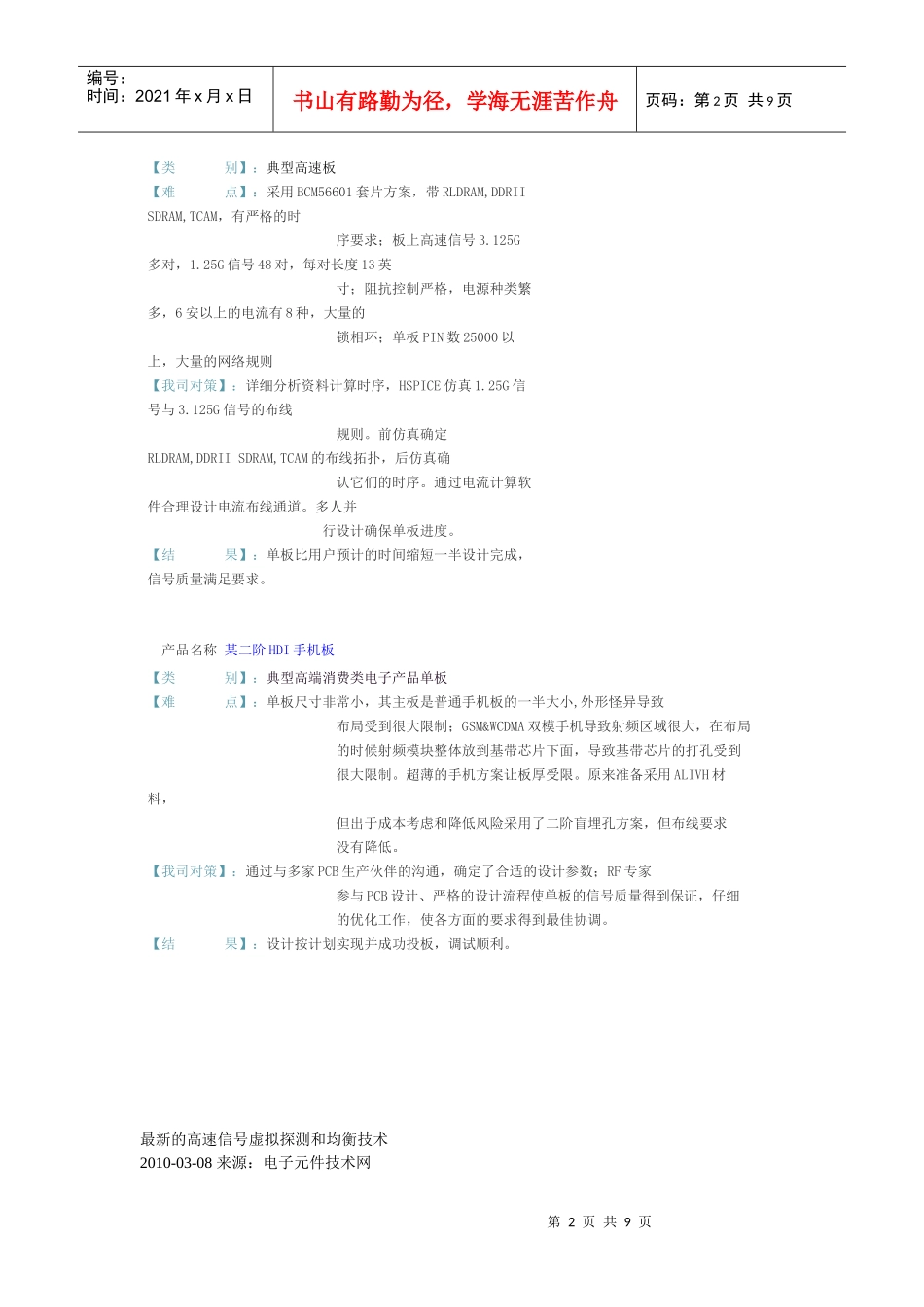

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页PCB设计案例介绍来源：龙人计算机研究所作者：站长时间：2006-11-69:48:45产品名称光网络高速背板【类别】：典型高速背板【难点】：单板上3.125信号达到320对，1.25G信号640对，单板尺寸达到653X418，走线很长，如果阻抗和线宽的宽度没有协调好将导致衰减比较严重。长走线要确保间距足够避免串扰。【我司对策】：HSPICE仿真眼图，提取线宽和走线长度的约束。仿真确保串扰幅度符合要求。SIGNOISE仿真确保子板与主板的拓扑符合要求.。多人并行设计确保单板进度。【结果】：原先客户希望用32层实现，结果使用28层实现，降低了单板的加工难度，同时保证了信号质量。产品名称PMC扣板【类别】：典型高速高密HDI板【难点】：18片DDRII芯片正反贴，高密度布局，严格的拓扑结构和时序关系。多个大电流，客户要求严格的热设计。【我司对策】：详细分析资料计算时序，前仿真确定DDRII的布线拓扑，并删除了一些不必要的匹配电阻。后仿真确认它们的时序。通过电流计算软件合理设计电流布线通道。采用HDI设计满足密度要求。多人并行设计确保单板进度。【结果】：单板比用户预计的时间缩短一半设计完成，信号质量满足要求。产品名称三层核心路由交换机交换板第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页【类别】：典型高速板【难点】：采用BCM56601套片方案，带RLDRAM,DDRIISDRAM,TCAM，有严格的时序要求；板上高速信号3.125G多对，1.25G信号48对，每对长度13英寸；阻抗控制严格，电源种类繁多，6安以上的电流有8种，大量的锁相环；单板PIN数25000以上，大量的网络规则【我司对策】：详细分析资料计算时序，HSPICE仿真1.25G信号与3.125G信号的布线规则。前仿真确定RLDRAM,DDRIISDRAM,TCAM的布线拓扑，后仿真确认它们的时序。通过电流计算软件合理设计电流布线通道。多人并行设计确保单板进度。【结果】：单板比用户预计的时间缩短一半设计完成，信号质量满足要求。产品名称某二阶HDI手机板【类别】：典型高端消费类电子产品单板【难点】：单板尺寸非常小，其主板是普通手机板的一半大小,外形怪异导致布局受到很大限制；GSM&WCDMA双模手机导致射频区域很大，在布局的时候射频模块整体放到基带芯片下面，导致基带芯片的打孔受到很大限制。超薄的手机方案让板厚受限。原来准备采用ALIVH材料，但出于成本考虑和降低风险采用了二阶盲埋孔方案，但布线要求没有降低。【我司对策】：通过与多家PCB生产伙伴的沟通，确定了合适的设计参数；RF专家参与PCB设计、严格的设计流程使单板的信号质量得到保证，仔细的优化工作，使各方面的要求得到最佳协调。【结果】：设计按计划实现并成功投板，调试顺利。最新的高速信号虚拟探测和均衡技术2010-03-08来源：电子元件技术网第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页中心议题：高速串行信号测试中的虚拟探测和均衡技术解决方案：使用EyeDoctor进行高速信号测试在测试仪器内嵌入均衡技术来复现系统的真实性能【摘要】在高于2.5G比特率的串行数据传输系统中，信号经过PCB长距离传输线、连接器、过孔，到达接收芯片引脚的测试点时，信号已经严重衰减，即使示波器与差分探头的测试系统带宽足够高，很多测量结果基本没有意义——因为眼图已经闭合。而往往SERDES接收芯片内部集成了均衡器，以补偿接收端信号的过大衰减，而信号经过均衡器处理后的眼图张开度又如何？这成为高速信号测量的前沿且核心的问题。在示波器内部集成均衡器，让客户订制滤波功能来仿真接收芯片的均衡特性，同时结合虚拟探测技术——显然期望的测试点是在接收芯片内部，探针无法触及——是目前高速测试的解决方案之一。本文是中兴通讯EDA高速实验室以三大示波器厂商之一的LeCroy示波器为例，简单介绍高速串行信号测试中的虚拟探测和均衡技术。【关键词】高速串行信号，LeCroy示波器，虚拟探测，均衡技术，EyeDoctor1.引言在高速serdes系统中，PCB的长距离传输线、连接器、过孔的阻抗不连续等因素对信号造成...
