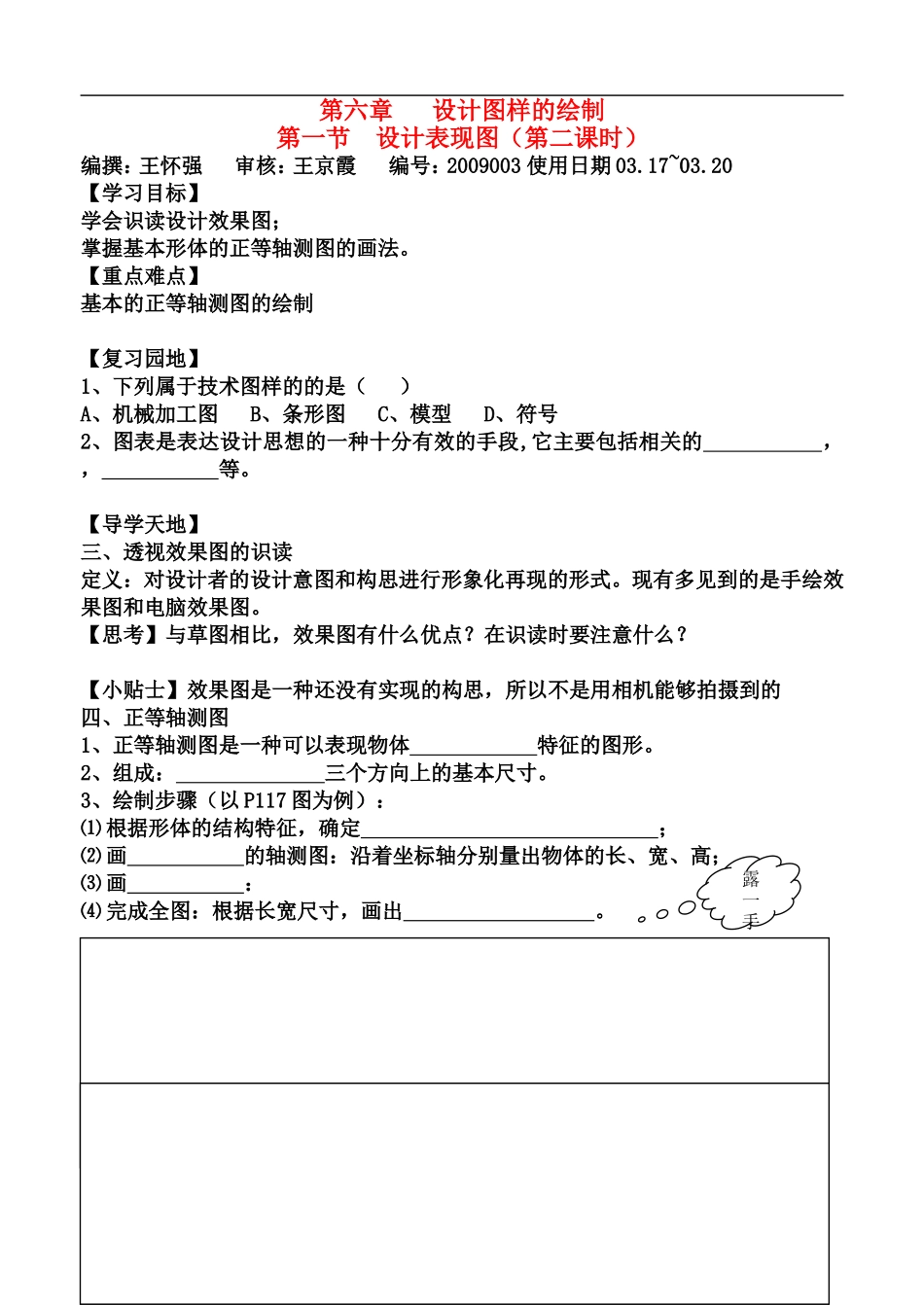

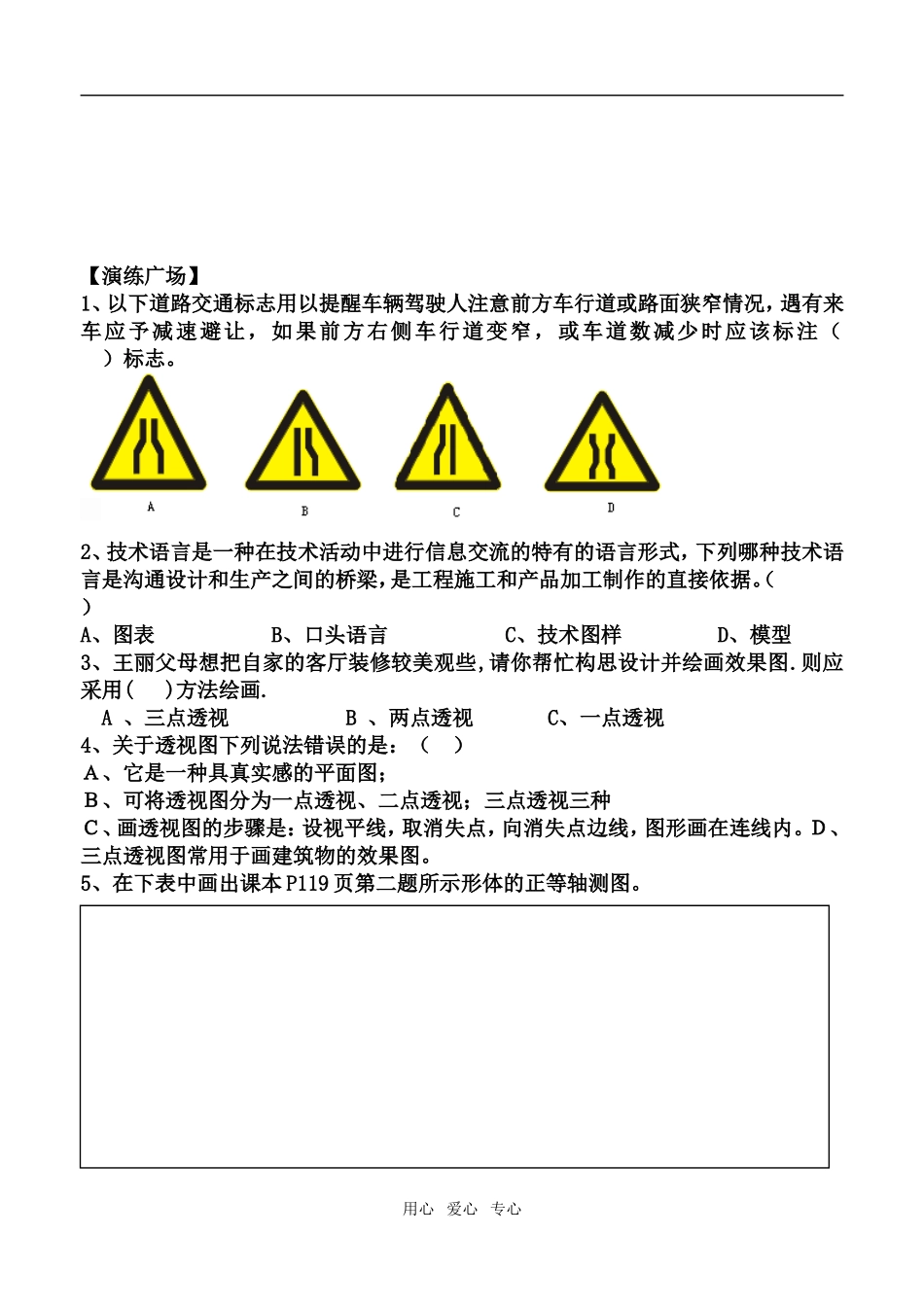

第六章设计图样的绘制第一节设计表现图（第二课时）编撰：王怀强审核：王京霞编号：2009003使用日期03.17~03.20【学习目标】学会识读设计效果图；掌握基本形体的正等轴测图的画法。【重点难点】基本的正等轴测图的绘制【复习园地】1、下列属于技术图样的的是（）A、机械加工图B、条形图C、模型D、符号2、图表是表达设计思想的一种十分有效的手段,它主要包括相关的，，等。【导学天地】三、透视效果图的识读定义：对设计者的设计意图和构思进行形象化再现的形式。现有多见到的是手绘效果图和电脑效果图。【思考】与草图相比，效果图有什么优点？在识读时要注意什么？【小贴士】效果图是一种还没有实现的构思，所以不是用相机能够拍摄到的四、正等轴测图1、正等轴测图是一种可以表现物体特征的图形。2、组成：三个方向上的基本尺寸。3、绘制步骤（以P117图为例）：⑴根据形体的结构特征，确定；⑵画的轴测图：沿着坐标轴分别量出物体的长、宽、高；⑶画：⑷完成全图：根据长宽尺寸，画出。4、圆的正等轴测图的绘制用心爱心专心露一手【演练广场】1、以下道路交通标志用以提醒车辆驾驶人注意前方车行道或路面狭窄情况，遇有来车应予减速避让，如果前方右侧车行道变窄，或车道数减少时应该标注（）标志。2、技术语言是一种在技术活动中进行信息交流的特有的语言形式，下列哪种技术语言是沟通设计和生产之间的桥梁，是工程施工和产品加工制作的直接依据。（）A、图表B、口头语言C、技术图样D、模型3、王丽父母想把自家的客厅装修较美观些,请你帮忙构思设计并绘画效果图.则应采用()方法绘画.A、三点透视B、两点透视C、一点透视4、关于透视图下列说法错误的是：（）Ａ、它是一种具真实感的平面图；Ｂ、可将透视图分为一点透视、二点透视；三点透视三种Ｃ、画透视图的步骤是：设视平线，取消失点，向消失点边线，图形画在连线内。Ｄ、三点透视图常用于画建筑物的效果图。5、在下表中画出课本P119页第二题所示形体的正等轴测图。用心爱心专心
