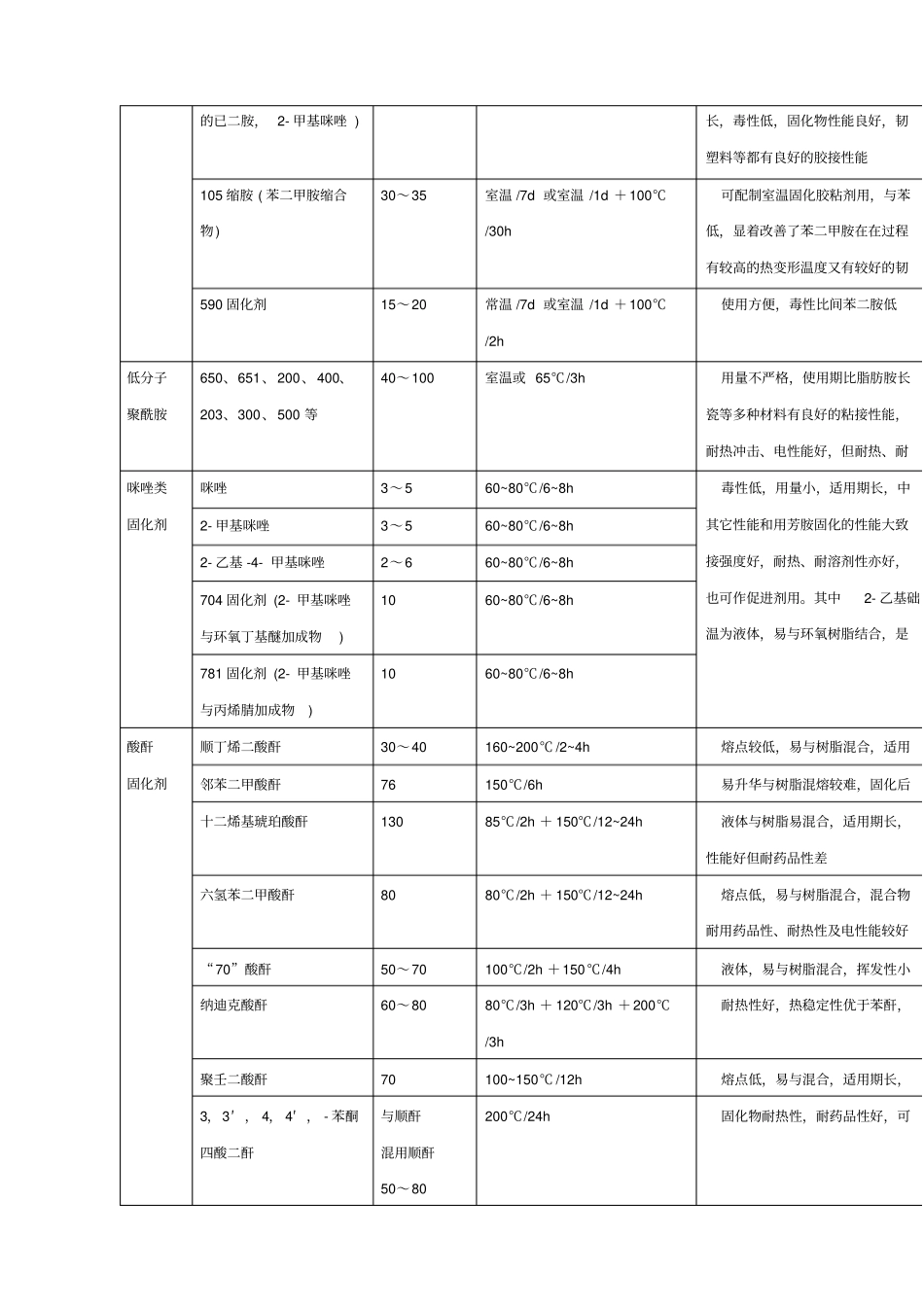

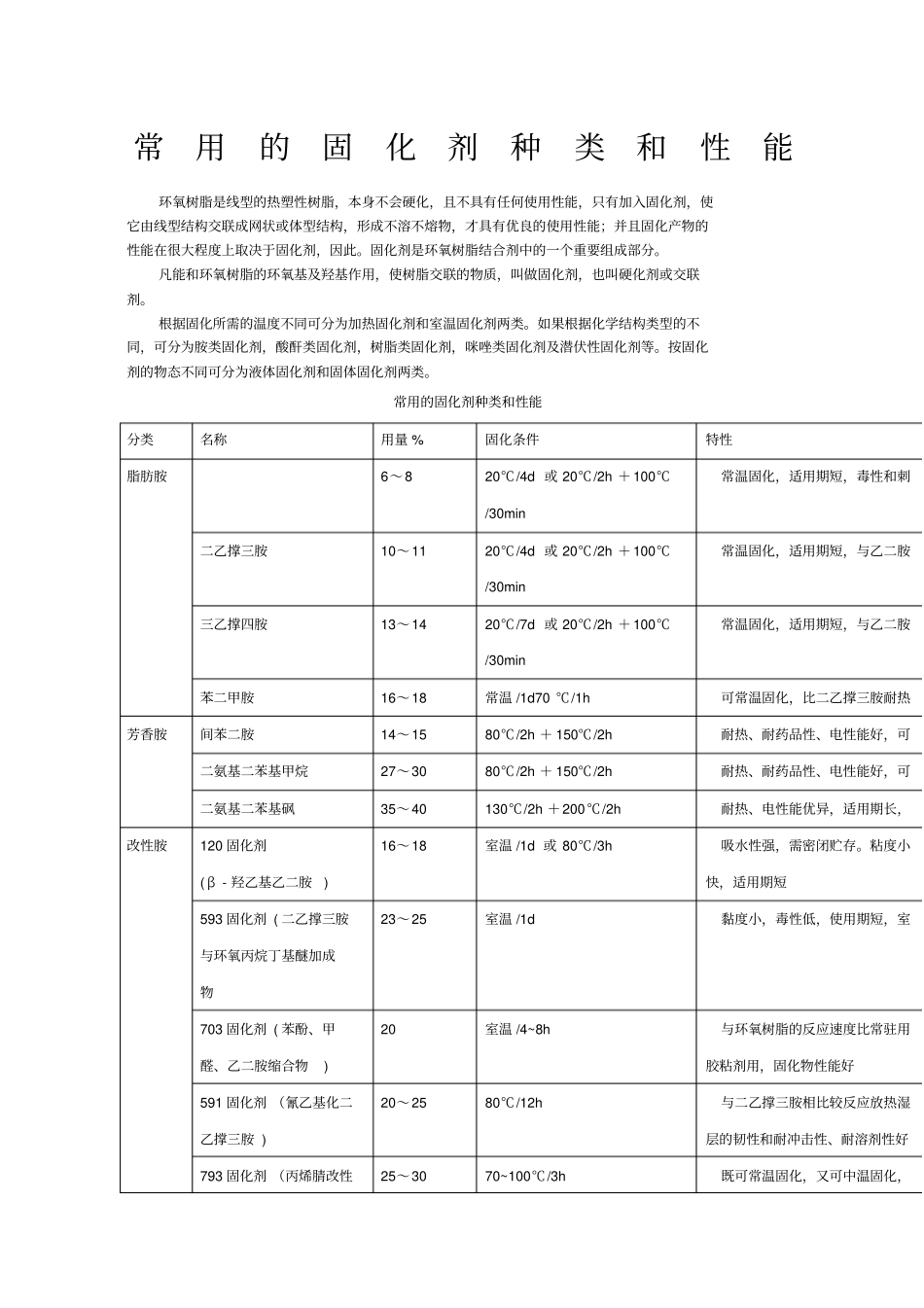

常用的固化剂种类和性能环氧树脂是线型的热塑性树脂，本身不会硬化，且不具有任何使用性能，只有加入固化剂，使它由线型结构交联成网状或体型结构，形成不溶不熔物，才具有优良的使用性能；并且固化产物的性能在很大程度上取决于固化剂，因此。固化剂是环氧树脂结合剂中的一个重要组成部分。凡能和环氧树脂的环氧基及羟基作用，使树脂交联的物质，叫做固化剂，也叫硬化剂或交联剂。根据固化所需的温度不同可分为加热固化剂和室温固化剂两类。如果根据化学结构类型的不同，可分为胺类固化剂，酸酐类固化剂，树脂类固化剂，咪唑类固化剂及潜伏性固化剂等。按固化剂的物态不同可分为液体固化剂和固体固化剂两类。常用的固化剂种类和性能分类名称用量%固化条件特性脂肪胺6～820℃/4d或20℃/2h＋100℃/30min常温固化，适用期短，毒性和刺二乙撑三胺10～1120℃/4d或20℃/2h＋100℃/30min常温固化，适用期短，与乙二胺三乙撑四胺13～1420℃/7d或20℃/2h＋100℃/30min常温固化，适用期短，与乙二胺苯二甲胺16～18常温/1d70℃/1h可常温固化，比二乙撑三胺耐热芳香胺间苯二胺14～1580℃/2h＋150℃/2h耐热、耐药品性、电性能好，可二氨基二苯基甲烷27～3080℃/2h＋150℃/2h耐热、耐药品性、电性能好，可二氨基二苯基砜35～40130℃/2h＋200℃/2h耐热、电性能优异，适用期长，改性胺120固化剂(β-羟乙基乙二胺)16～18室温/1d或80℃/3h吸水性强，需密闭贮存。粘度小快，适用期短593固化剂(二乙撑三胺与环氧丙烷丁基醚加成物23～25室温/1d黏度小，毒性低，使用期短，室703固化剂(苯酚、甲醛、乙二胺缩合物)20室温/4~8h与环氧树脂的反应速度比常驻用胶粘剂用，固化物性能好591固化剂（氰乙基化二乙撑三胺)20～2580℃/12h与二乙撑三胺相比较反应放热湿层的韧性和耐冲击性、耐溶剂性好793固化剂（丙烯腈改性25～3070~100℃/3h既可常温固化，又可中温固化，的已二胺，2-甲基咪唑)长，毒性低，固化物性能良好，韧塑料等都有良好的胶接性能105缩胺(苯二甲胺缩合物)30～35室温/7d或室温/1d＋100℃/30h可配制室温固化胶粘剂用，与苯低，显着改善了苯二甲胺在在过程有较高的热变形温度又有较好的韧590固化剂15～20常温/7d或室温/1d＋100℃/2h使用方便，毒性比间苯二胺低低分子聚酰胺650、651、200、400、203、300、500等40～100室温或65℃/3h用量不严格，使用期比脂肪胺长瓷等多种材料有良好的粘接性能，耐热冲击、电性能好，但耐热、耐咪唑类固化剂咪唑3～560~80℃/6~8h毒性低，用量小，适用期长，中其它性能和用芳胺固化的性能大致接强度好，耐热、耐溶剂性亦好，也可作促进剂用。其中2-乙基础温为液体，易与环氧树脂结合，是2-甲基咪唑3～560~80℃/6~8h2-乙基-4-甲基咪唑2～660~80℃/6~8h704固化剂(2-甲基咪唑与环氧丁基醚加成物)1060~80℃/6~8h781固化剂(2-甲基咪唑与丙烯腈加成物)1060~80℃/6~8h酸酐固化剂顺丁烯二酸酐30～40160~200℃/2~4h熔点较低，易与树脂混合，适用邻苯二甲酸酐76150℃/6h易升华与树脂混熔较难，固化后十二烯基琥珀酸酐13085℃/2h＋150℃/12~24h液体与树脂易混合，适用期长，性能好但耐药品性差六氢苯二甲酸酐8080℃/2h＋150℃/12~24h熔点低，易与树脂混合，混合物耐用药品性、耐热性及电性能较好“70”酸酐50～70100℃/2h＋150℃/4h液体，易与树脂混合，挥发性小纳迪克酸酐60～8080℃/3h＋120℃/3h＋200℃/3h耐热性好，热稳定性优于苯酐，聚壬二酸酐70100~150℃/12h熔点低，易与混合，适用期长，3，3′，4，4′，-苯酮四酸二酐与顺酐混用顺酐50～80200℃/24h固化物耐热性，耐药品性好，可酮酐28～50潜伏性固化剂三氯化硼-单乙胺络合物1~5120℃/2h＋150℃/3h吸湿性强，和环氧树脂混合物室固化时间长，可配制单组分胶粘剂双氰胺4～9180℃/1h和环氧树脂混合后室温下贮存期组份胶粘剂和粉末涂料癸二酸二酰肼30165℃/和环氧树脂混合后室温下贮存期用在一50~60℃温度范围内抗剪强594，596固化剂7～10120℃/2~3h黏度低，即使在低温下也能保持混容性，贮存期＞3~4个月，主要剂浸渍漆固化后环氧树脂的性能，特别是耐热性和力学强度，主要是由固化剂来提供，不同固化制成制品的耐热性和力...
