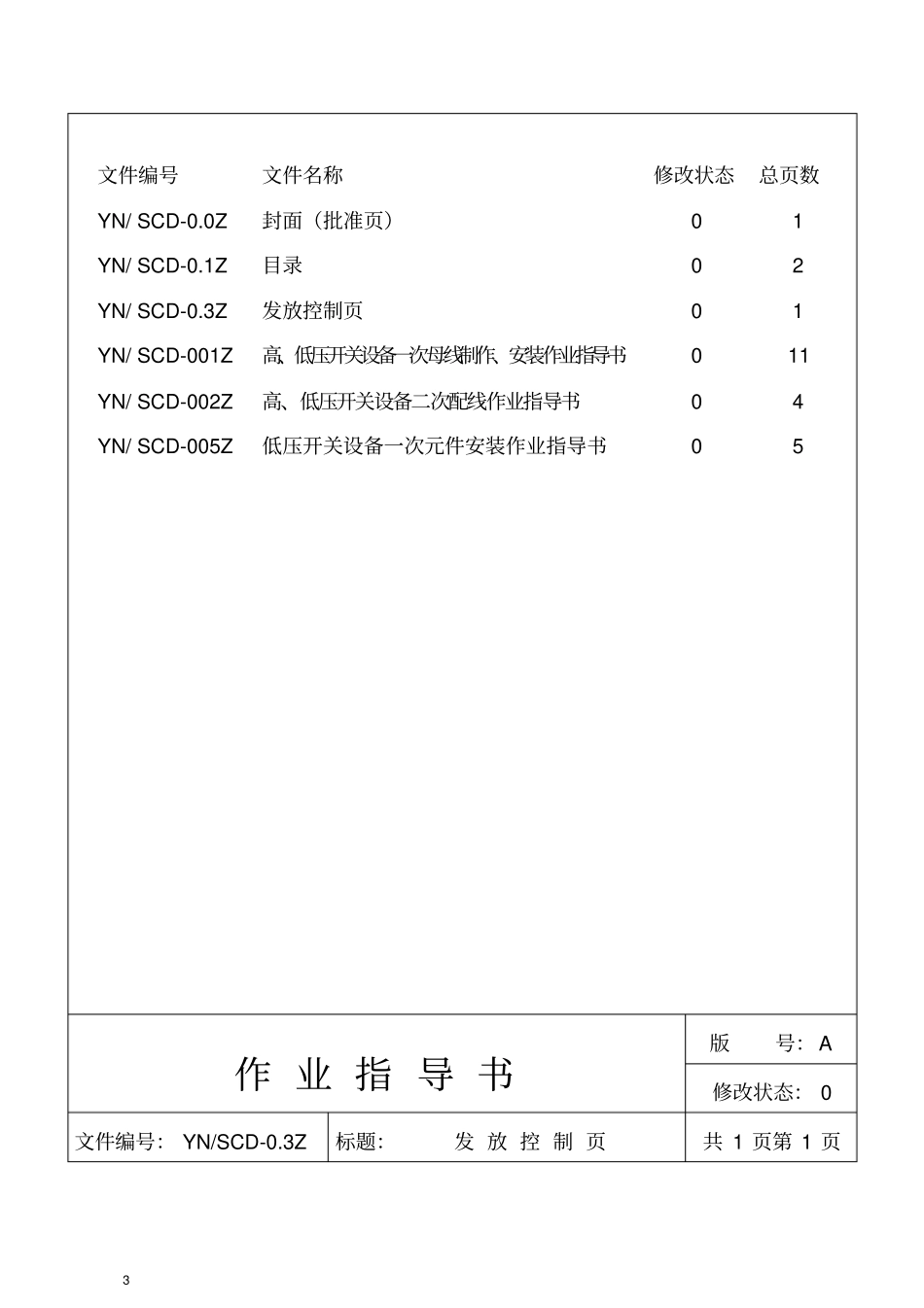

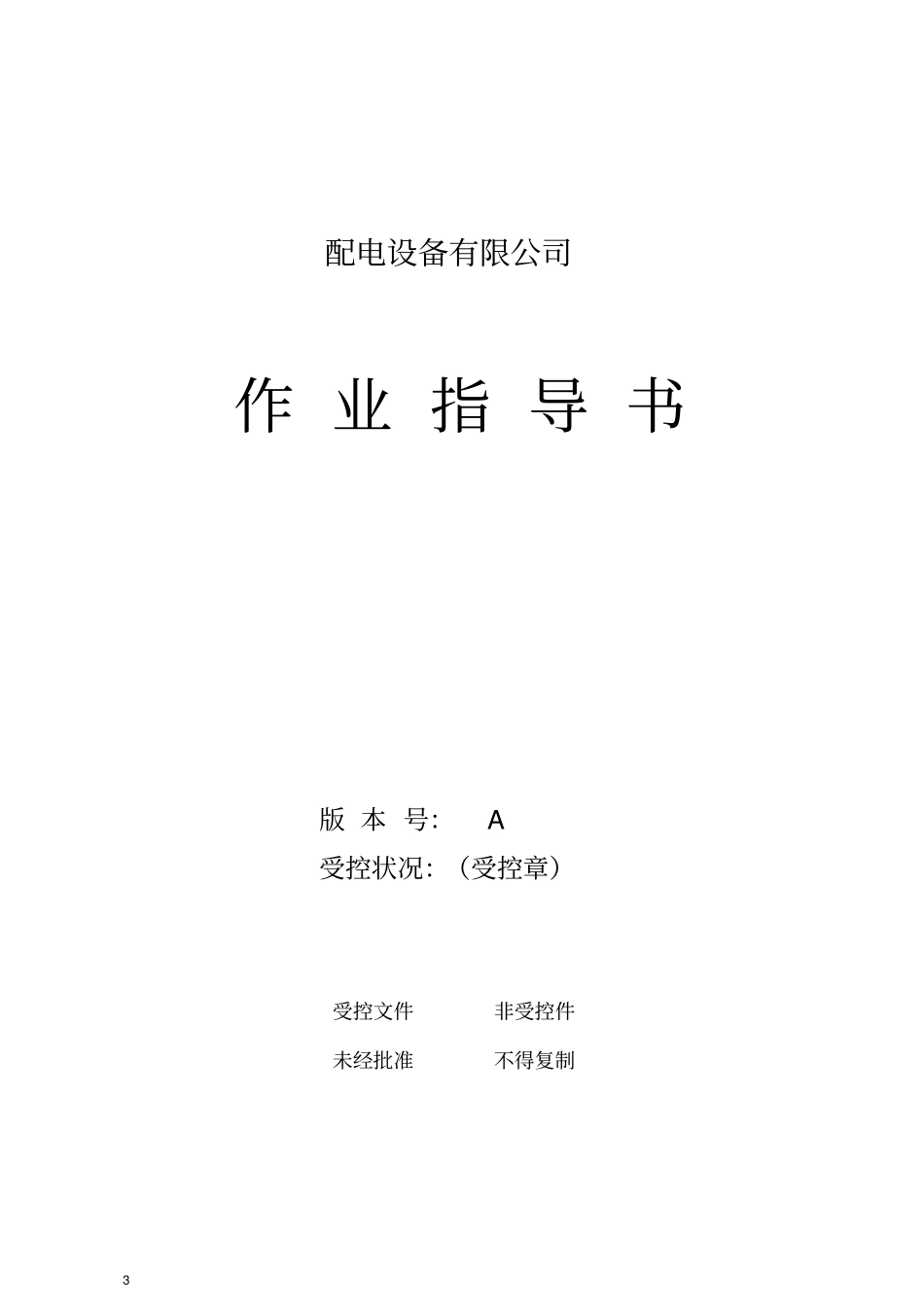

3配电设备有限公司作业指导书版本号：A受控状况：（受控章）受控文件非受控件未经批准不得复制3作业指导书版号：A修改状态：0文件编号：YNPD/SCD-0.1Z标题：目录共1页第1页3文件编号文件名称修改状态总页数YN/SCD-0.0Z封面（批准页）01YN/SCD-0.1Z目录02YN/SCD-0.3Z发放控制页01YN/SCD-001Z高、低压开关设备一次母线制作、安装作业指导书011YN/SCD-002Z高、低压开关设备二次配线作业指导书04YN/SCD-005Z低压开关设备一次元件安装作业指导书05作业指导书版号：A修改状态：0文件编号：YN/SCD-0.3Z标题：发放控制页共1页第1页3受控编号持有人持有人部门与职务00副本（受控件）资料室存档001副本（受控件）总经理002副本（受控件）总工程师003副本（受控件）生产副总经理005副本（受控件）生产部006副本（受控件）技术部010副本（受控件）电器车间作业指导书版号：A修改状态：0文件编号：YN/SCD-001Z标题：高、低压开关设备一次母线制作、安装作业指导书共10页第1页31目的使一次母线的制作、安装符合设计图纸和国家标准要求。2适用范围适用于高、低压开关柜、屏、箱、台的一次母线的制作、安装。3操作程序3.1熟读一次系统图纸。3.2准备手动工具和检查使用设备。3.2.1一般随手工具有：24件普通套筒搬手一套，8件组合二用板手一套，一字形和十字形螺丝刀（50×3、100×4mm、150×7mm各一把），木榔头一把，铅笔;3.2.2钳工工具：校直平台（800×400mm2），台虎钳及钳工工作台，平锉（8英寸中、细各一把）、半圆园锉（4英寸、8英寸中锉各一把），锯弓一把，各规格钻头若干，划针，样冲等;3.2.3钢卷尺3m、钢板尺（300mm、1000mm）、塞尺（0.05×100mm）角尺;3.2.4使用的设备有:弯排机、多功能剪切机、台式砂轮机、台式钻床、冲孔模。3.3检查柜内一次元件是否与图纸一致，如不一致提请负责人处理，合格后方能进行下道工序。3.4母线的制作3.4.1母线：不同用途的母线[主母线（汇流排）、分支母线、引下线等]的型号，均应按设计图纸要求选择制作。各规格铜母线安全载流量见下表1、下表2可供工作中参考。作业指导书版号：A修改状态：0文件编号：YN/SCD-001Z标题：高、低压开关设备一次母线制作、安装作业指导书共10页第2页3聚氯乙稀塑料铜芯线载流量与截面对照表表1截面(mm2)1.52.5461016载流量(A)12A以下16A～20A25324063截面(mm2)2535507095120载流量(A)80100125160200250截面(mm2)2×702×952402×1502×1852×240载流量(A)250315400500630800说明：本表作为参照，如图纸注明电缆规格以图纸为准铜母线载流量、截面对照表表2截面(mm2)15×320×325×330×440×440×5载流量(A)170223276385506567截面(mm2)50×550×660×660×860×1080×6载流量(A)697774912107011951200截面(mm2)80×880×10100×6100×8100×10120×8载流量(A)137015401470168518701945截面(mm2)120×102(60×8)2(60×10)2(80×6)2(80×8)2(80×10)载流量(A)215021602560246026203100截面(mm2)2(100×8)2(100×10)2(120×8)2(120×10)载流量(A)3620416042504860说明：本表作为参照，如图纸注明铜排规格以图纸为准3.4.2母线的测量母排联接测量：在图纸上一般不标注母线装配尺寸，因此在母线下料前，应对柜内母线布线情况进行实测，量出母线装配实际所需的安装尺寸测量方法举例如下图3.1.1：作业指导书版号：A修改状态：03文件编号：YN/SCD-001Z标题：高、低压开关设备一次母线制作、安装作业指导书共10页第3页图3.1.11、支持绝缘子2、线锤3、直尺1)、先在两个绝缘子与母线接触面的中心，各放一个线锤，用钢卷尺或钢板尺量出两线锤之间的距离A1及绝缘子中心线间的距离A2，而B1、B2的尺寸可根据实际需要选定（以满足对地、带电体之间距离10kV≥125mm，380V≥20mm，母线长度最短，施工方便为原则）。2)、然后将量测的尺寸在平台上或平板上划出大样；3)、根据测量数据计算下料所需的母线长度:L+△L=B1+B2+L√A1+[A2—（B1+B2）]+△L式中△L为加工余量（均在10~25mm之间；L为两支持绝缘子间母线走向的实际尺寸。3.4.3下料：根据测量的尺寸，填写领料单，主管批准后，方可领料。3.4.4硬母线排矫直：矫直的方法一般有手工矫直和机械矫...
