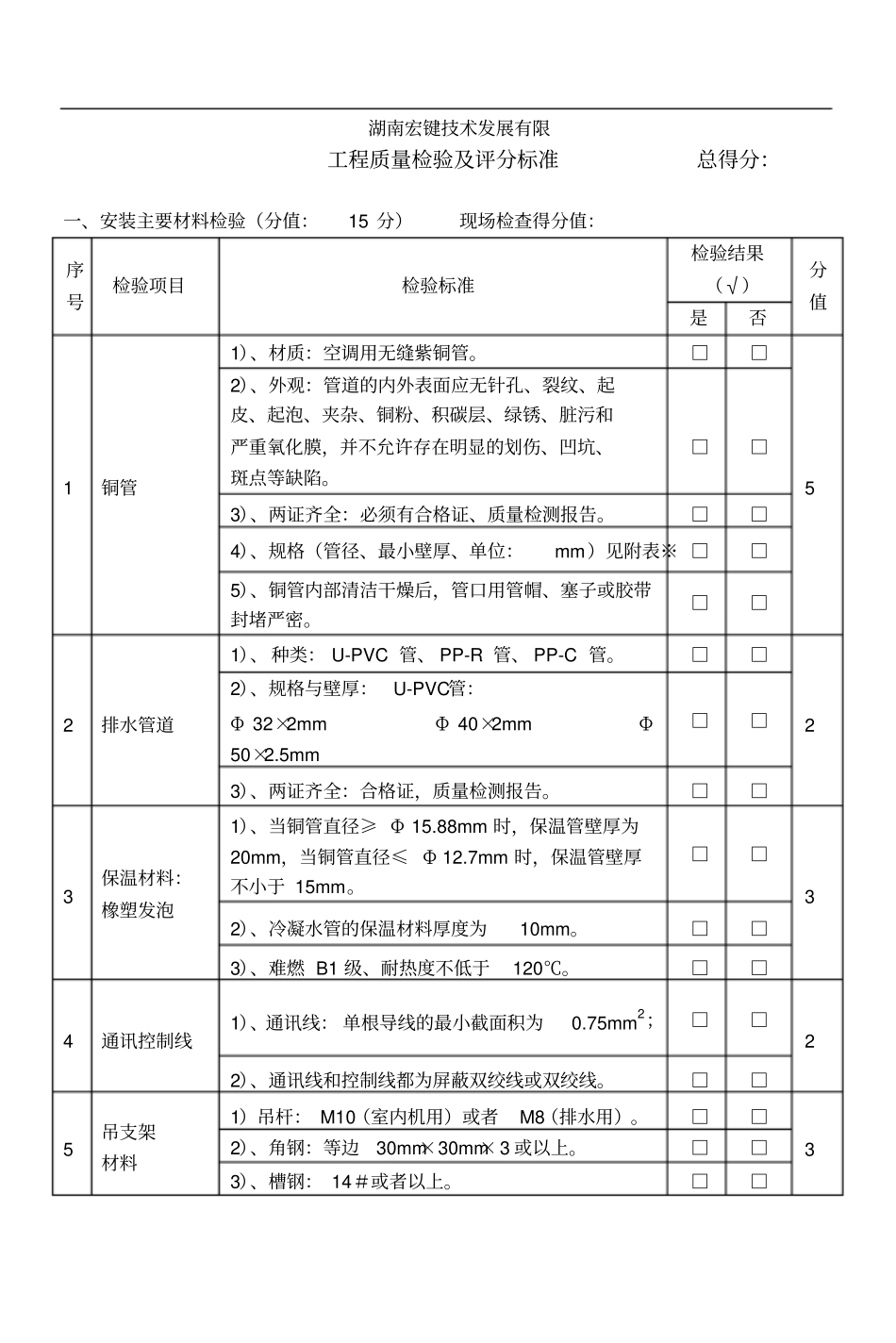

湖南宏键技术发展有限工程质量检验及评分标准总得分：一、安装主要材料检验（分值：15分）现场检查得分值：序号检验项目检验标准检验结果（√）分值是否1铜管1）、材质：空调用无缝紫铜管。□□52）、外观：管道的内外表面应无针孔、裂纹、起皮、起泡、夹杂、铜粉、积碳层、绿锈、脏污和严重氧化膜，并不允许存在明显的划伤、凹坑、斑点等缺陷。□□3）、两证齐全：必须有合格证、质量检测报告。□□4）、规格（管径、最小壁厚、单位：mm）见附表※□□5）、铜管内部清洁干燥后，管口用管帽、塞子或胶带封堵严密。□□2排水管道1）、种类：U-PVC管、PP-R管、PP-C管。□□22）、规格与壁厚：U-PVC管：Φ32×2mmΦ40×2mmΦ50×2.5mm□□3）、两证齐全：合格证，质量检测报告。□□3保温材料：橡塑发泡1）、当铜管直径≥Φ15.88mm时，保温管壁厚为20mm，当铜管直径≤Φ12.7mm时，保温管壁厚不小于15mm。□□32）、冷凝水管的保温材料厚度为10mm。□□3）、难燃B1级、耐热度不低于120℃。□□4通讯控制线1）、通讯线：单根导线的最小截面积为0.75mm2；□□22）、通讯线和控制线都为屏蔽双绞线或双绞线。□□5吊支架材料1）吊杆：M10（室内机用）或者M8（排水用）。□□32）、角钢：等边30mm×30mm×3或以上。□□3）、槽钢：14＃或者以上。□□※铜管规格（管径、最小壁厚、单位：mm）冷媒种类R22R407CR410A外径壁厚类型壁厚类型壁厚类型6.350.8O0.8O0.8O9.520.8O0.8O0.8O12.70.8O0.8O0.8O15.881O1O1O19.051O1O11/2H22.211/2H11/2H11/2H25.411/2H11/2H11/2H28.611/2H11/2H11/2H31.751.11/2H1.11/2H1.11/2H34.881.31/2H1.31/2H1.31/2H38.11.41/2H1.41/2H1.41/2H44.451.51/2H1.51/2H1.51/2H二、室内机安装的检验（分值：10分）现场检查得分值：序号检验项目检验标准检验结果（√）分值是否1上表面的水平度室内机安装必须水平。□□12吊杆直径M10，镀锌或做防锈处理。□□13吊杆和内机固定采用双螺母和垫片紧固，螺母紧固无松动。□□14内机完好性室内机完好，无任何损伤。□□15内机的保护用纸板或者塑料袋封包室内机。□□26内机位置符合室内气流组织和图纸要求。□□17内机顶部与楼板之间的间距大于10mm。□□18检修口检修口可与回风口做成一个或者检修口尺寸不小于350×350mm2，四方向室内机检修口设置于冷媒铜管、排水管一侧。□□2三、室外机安装检验（分值：15分）现场检查得分值：序号检验项目检验标准检验结果（√）分值是否1外机基础上表面必须水平，水平度不大于1/1000。□□12基础高度地面以上在200mm～300mm之间。□□13钢基础固定固定牢固，做防锈处理。□□14减振垫厚5～10mm橡胶板或者波纹板，长条形，布满外机和基础之间的所有接触面。□□25排水槽基础须有排水槽。□□16模块机高差对于FLEX系列，各模块之间高度差≤0.1m。□□27模块排列对于FLEX系列，模块按照A≥B≥C的顺序排列，且模块A应安装在靠近室内机侧。□□28室外机置于机房对安装排风格栅的。格栅百叶要求“一”字型，角度向下倾斜0~15度，格栅百叶间距50mm。□□2室外机通风散热良好，无送回风短路。□□3四、冷媒系统铜管安装检验（分值：30分）现场检查得分值：序号检验项目检验标准检验结果（√）分值是否1吊支架间距铜管直径在φ6.35mm～φ20mm之间为1米一个，铜管直径大于φ20mm的为1.5米一个。管道直径以液管为准。□□22铜管固定水平管：吊架或者扁钢固定,固定处保温材料的压缩量不超过2mm。□□2立管：扁钢、木托架或者其它方式，立管固定牢固不下沉，固定处保温材料的压缩量不超过2mm。□□3铜管焊接割开焊点，查看铜管内壁，应该无氧化皮，干净。□□30处洁净度一个系统至少抽查一个焊接点。4铜管内部内部没有灰尘、油污、水分以及杂质，必须清洁。□□305铜管连接铜管之间不允许有对焊或者喇叭口焊接，必须用承插口连接或者管件连接（除内机和铜管系统连接外）。□□26分歧管水平安装时，进口和两个出口在一个水平面内；竖直安装时，主管在一个垂线上。□□1进口端的直线段长度不小于500mm；两个分歧管之间的直线段长度不小于500mm。□□1对于FLEX系列，如果室外机侧分歧管安装位置高于室外机配...
