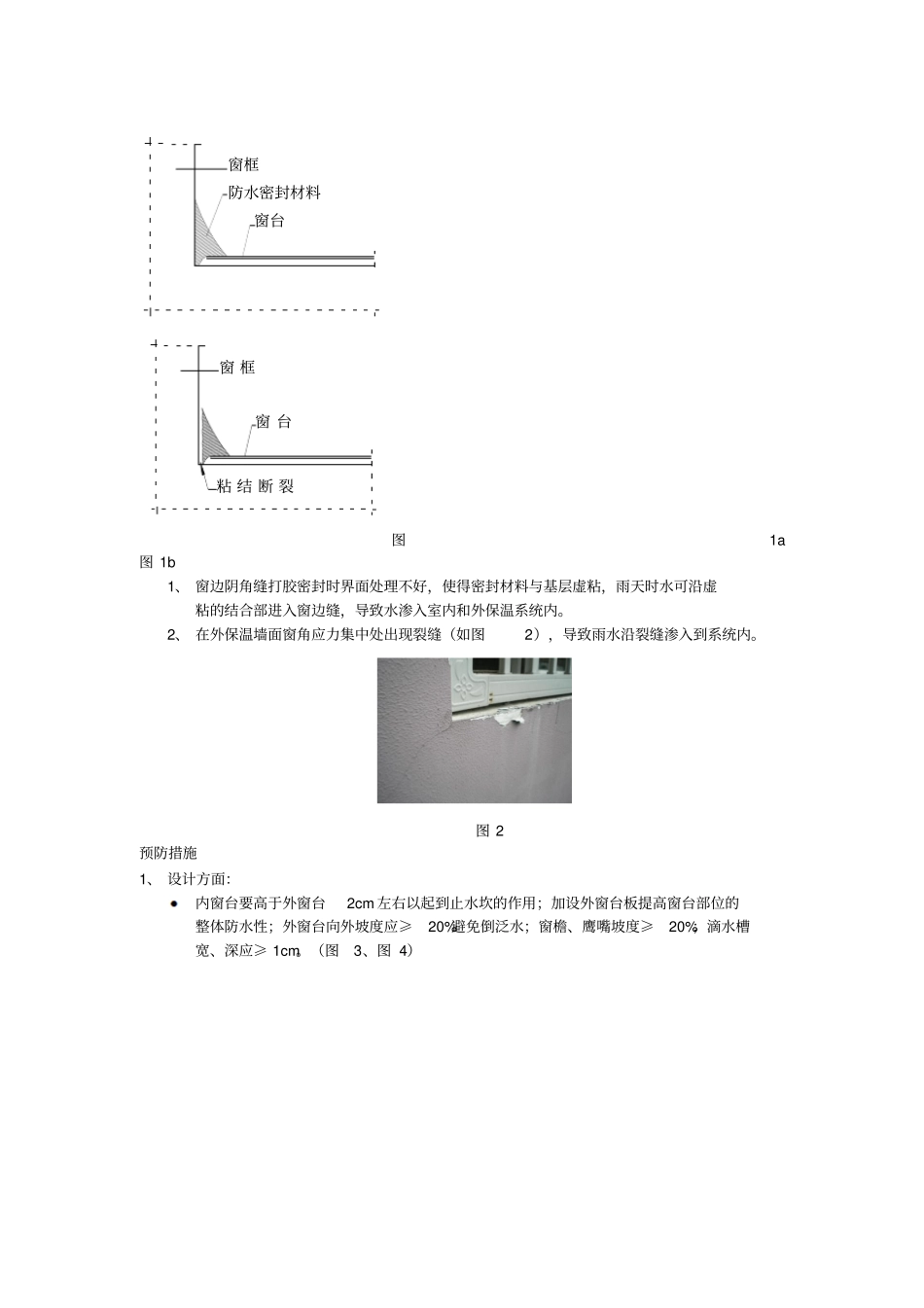

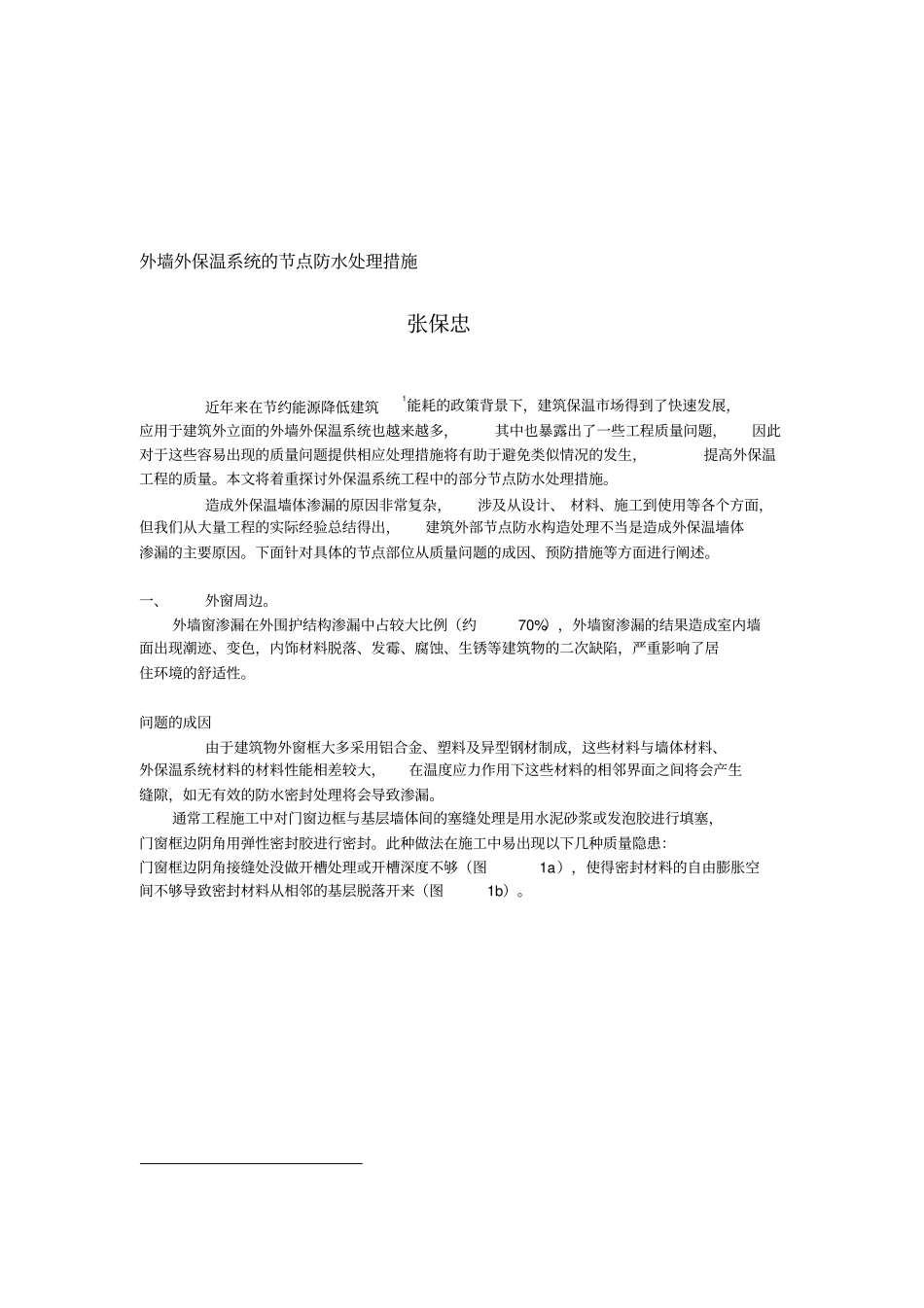

外墙外保温系统的节点防水处理措施张保忠近年来在节约能源降低建筑1能耗的政策背景下，建筑保温市场得到了快速发展，应用于建筑外立面的外墙外保温系统也越来越多，其中也暴露出了一些工程质量问题，因此对于这些容易出现的质量问题提供相应处理措施将有助于避免类似情况的发生，提高外保温工程的质量。本文将着重探讨外保温系统工程中的部分节点防水处理措施。造成外保温墙体渗漏的原因非常复杂，涉及从设计、材料、施工到使用等各个方面，但我们从大量工程的实际经验总结得出，建筑外部节点防水构造处理不当是造成外保温墙体渗漏的主要原因。下面针对具体的节点部位从质量问题的成因、预防措施等方面进行阐述。一、外窗周边。外墙窗渗漏在外围护结构渗漏中占较大比例（约70%），外墙窗渗漏的结果造成室内墙面出现潮迹、变色，内饰材料脱落、发霉、腐蚀、生锈等建筑物的二次缺陷，严重影响了居住环境的舒适性。问题的成因由于建筑物外窗框大多采用铝合金、塑料及异型钢材制成，这些材料与墙体材料、外保温系统材料的材料性能相差较大，在温度应力作用下这些材料的相邻界面之间将会产生缝隙，如无有效的防水密封处理将会导致渗漏。通常工程施工中对门窗边框与基层墙体间的塞缝处理是用水泥砂浆或发泡胶进行填塞，门窗框边阴角用弹性密封胶进行密封。此种做法在施工中易出现以下几种质量隐患：门窗框边阴角接缝处没做开槽处理或开槽深度不够（图1a），使得密封材料的自由膨胀空间不够导致密封材料从相邻的基层脱落开来（图1b）。防水密封材料窗台窗框粘结断裂窗框窗台图1a图1b1、窗边阴角缝打胶密封时界面处理不好，使得密封材料与基层虚粘，雨天时水可沿虚粘的结合部进入窗边缝，导致水渗入室内和外保温系统内。2、在外保温墙面窗角应力集中处出现裂缝（如图2），导致雨水沿裂缝渗入到系统内。图2预防措施1、设计方面：内窗台要高于外窗台2cm左右以起到止水坎的作用；加设外窗台板提高窗台部位的整体防水性；外窗台向外坡度应≥20%避免倒泛水；窗檐、鹰嘴坡度≥20%；滴水槽宽、深应≥1cm。（图3、图4）图3图4窗台板对于保证窗台部位的整体防水性有较大的帮助，窗台板的构造建议采用有三面上翻挡水板和外侧下翻滴水板的设计。（图5b）图5a不利于防水的窗台板设计图5b利于防水的窗台板设计2、施工方面：门窗边框与外保温系统面层砂浆间形成的阴角应留有5-12mm宽的槽缝，缝内填充发泡聚乙烯圆棒（直径为缝宽的1.5倍），然后填嵌耐候密封胶。在施工密封胶前应对基面进行清洁处理，保证密封材料与基层的粘结质量。外保温系统面层砂浆的施工中必须在窗角部位用耐碱玻纤网格布进行加强处理，防止窗角出现斜向裂缝。（图6）图6二、空调管等穿墙管洞口在外墙面上的空调管等穿墙管洞口周边进行外保温系统施工中，由于保温板的裁切不容易保证与洞口尺寸一致，且空调管仅在基层墙体中留置并未伸出外墙面，造成保温板边与洞口边存有较大空隙，由于将网格布与面层砂浆施工包裹洞口周圈可能是难以做到的，因此对于网格布未搭接或未覆盖的部位将会出现裂缝，导致雨水沿裂缝渗入外保温系统内。问题的成因预留套管的长度未考虑保温层的厚度，外保温施工时只是简单的用网格布向内翻包并用聚合物砂浆涂抹表面，考虑到在圆洞口此种施工做法的难度，因此将网格布与面层砂浆完整包裹洞口周圈可能是难以做到的，这将使得洞口内保温板与基层墙体间网格布未包裹到的界面出现开裂，当风压较大时雨水会沿着管壁往内吸入从裂缝处渗入到外保温系统内。对于后开孔的洞口，当外保温系统施工已经结束后，从墙体内侧往外钻孔会造成洞口周边外保温系统面层起鼓（如图7）。图7预防措施1、设计方面外围护墙体结构施工时在穿墙管洞口预留套管，其长度应考虑外保温系统的厚度并略凸出面层20mm，整个预留管埋设时应保持向外3%的倾斜度。（图8a）。基层墙体外保温系统预留管密封膏封严(内侧与墙面平)图8a图8b如果管洞口采用的是有盖板的套管，则在盖板与基层相接处还应使用耐候密封材料沿盖板周边进行防水密封。基层墙体预留管密封膏封严(内侧与墙面平)外保温系统图9a图9b2、施工方面如果保温板与预留管边的缝隙较大，则需先...
