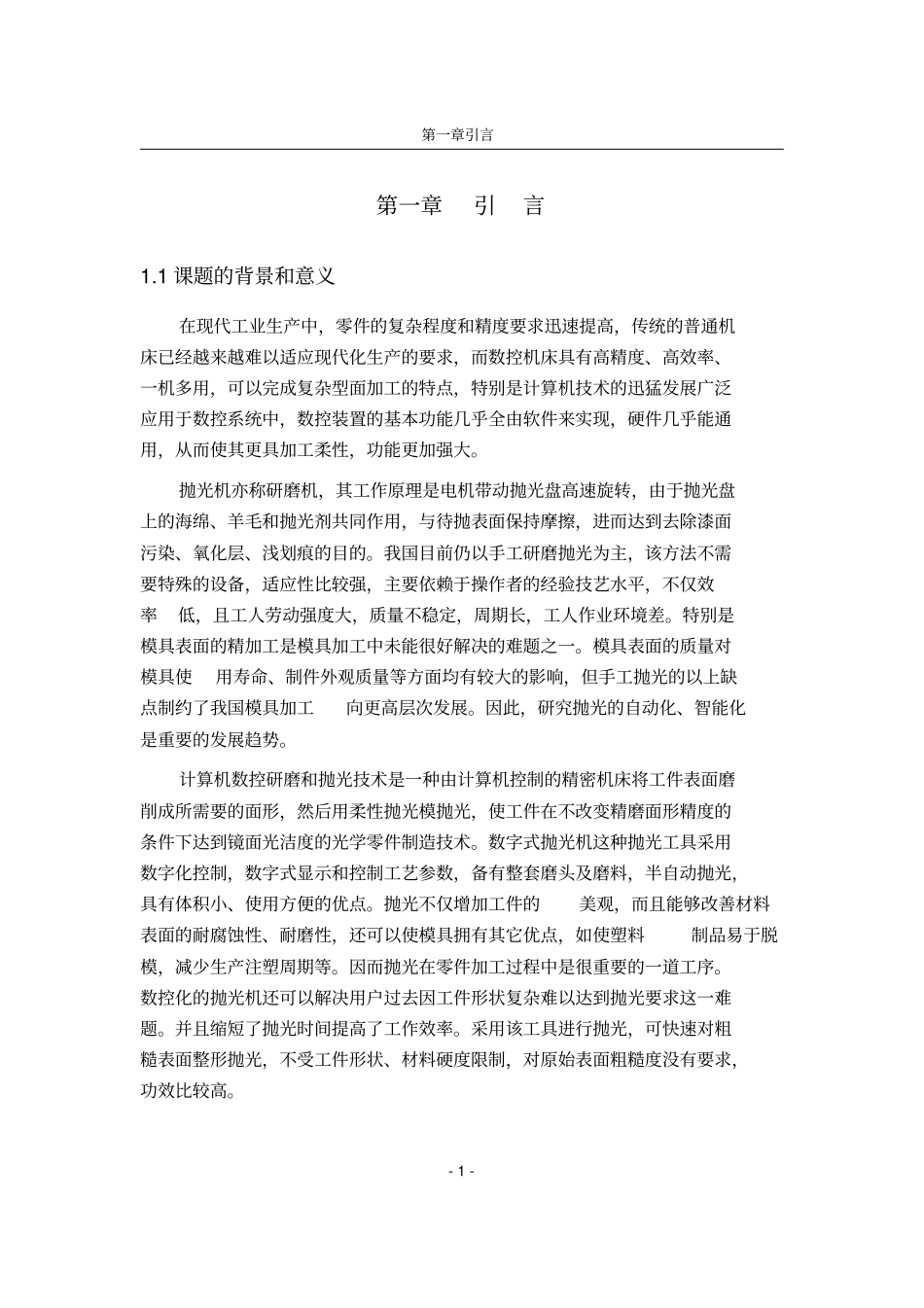

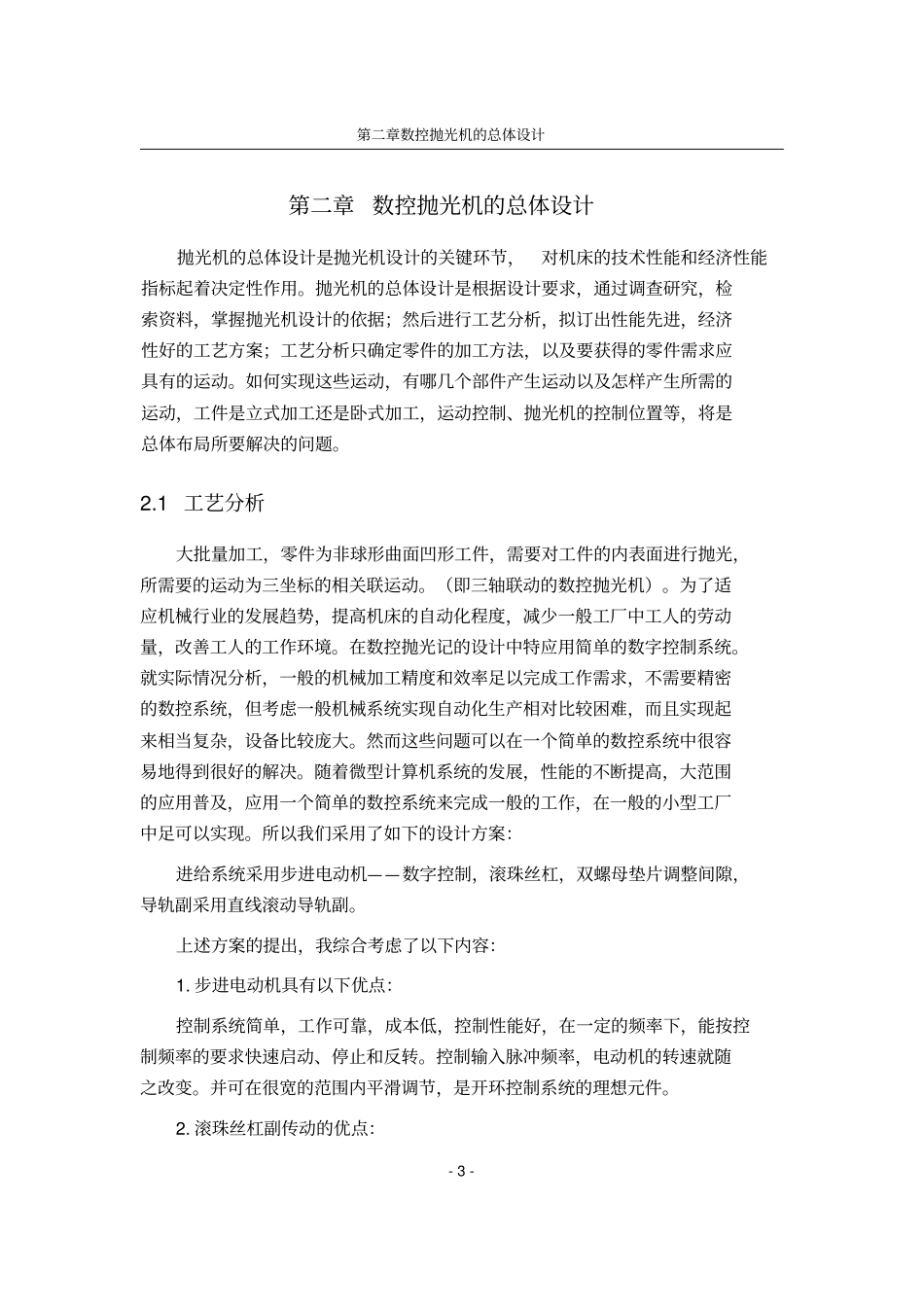

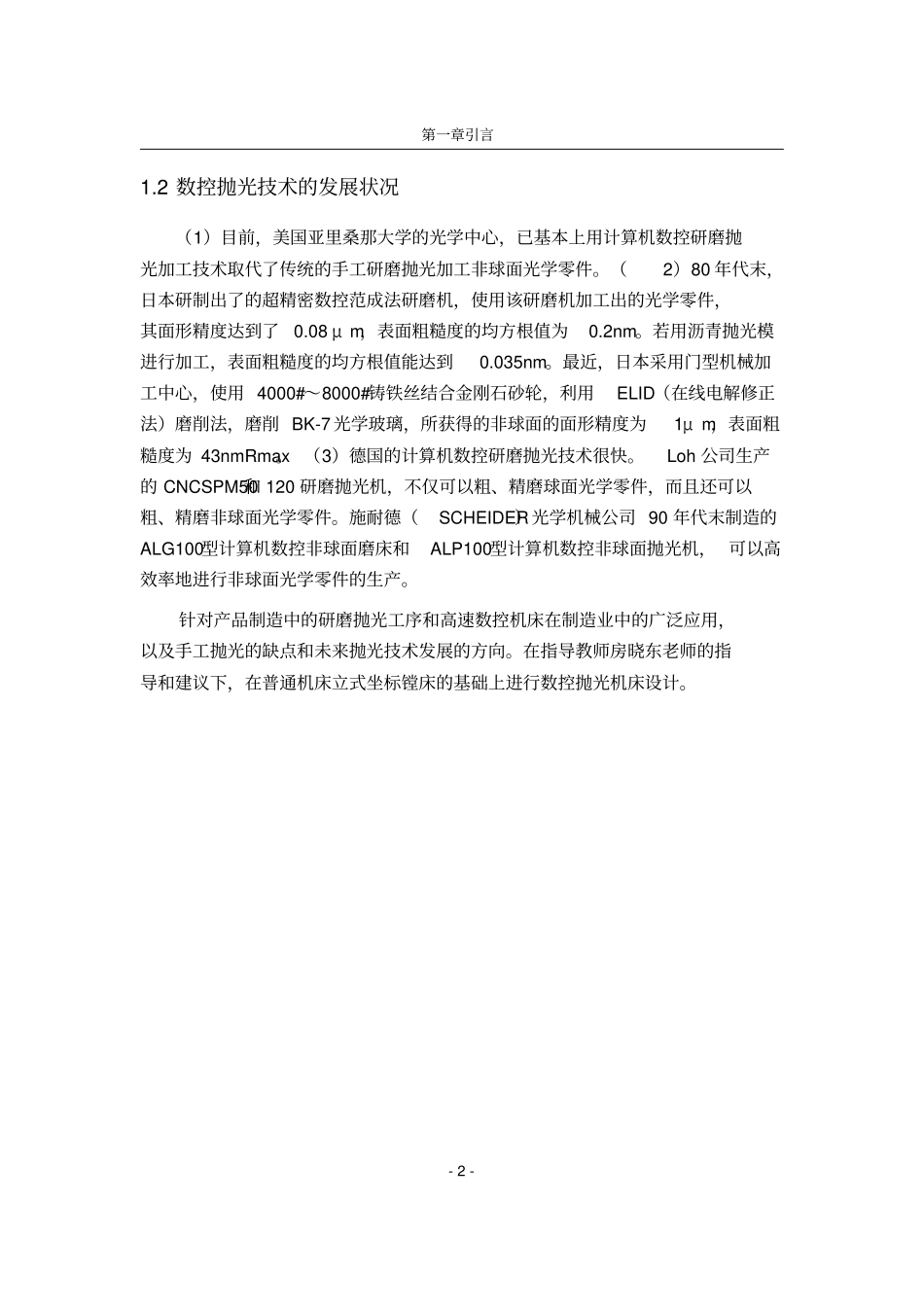

第一章引言-1-第一章引言1.1课题的背景和意义在现代工业生产中，零件的复杂程度和精度要求迅速提高，传统的普通机床已经越来越难以适应现代化生产的要求，而数控机床具有高精度、高效率、一机多用，可以完成复杂型面加工的特点，特别是计算机技术的迅猛发展广泛应用于数控系统中，数控装置的基本功能几乎全由软件来实现，硬件几乎能通用，从而使其更具加工柔性，功能更加强大。抛光机亦称研磨机，其工作原理是电机带动抛光盘高速旋转，由于抛光盘上的海绵、羊毛和抛光剂共同作用，与待抛表面保持摩擦，进而达到去除漆面污染、氧化层、浅划痕的目的。我国目前仍以手工研磨抛光为主，该方法不需要特殊的设备，适应性比较强，主要依赖于操作者的经验技艺水平，不仅效率低，且工人劳动强度大，质量不稳定，周期长，工人作业环境差。特别是模具表面的精加工是模具加工中未能很好解决的难题之一。模具表面的质量对模具使用寿命、制件外观质量等方面均有较大的影响，但手工抛光的以上缺点制约了我国模具加工向更高层次发展。因此，研究抛光的自动化、智能化是重要的发展趋势。计算机数控研磨和抛光技术是一种由计算机控制的精密机床将工件表面磨削成所需要的面形，然后用柔性抛光模抛光，使工件在不改变精磨面形精度的条件下达到镜面光洁度的光学零件制造技术。数字式抛光机这种抛光工具采用数字化控制，数字式显示和控制工艺参数，备有整套磨头及磨料，半自动抛光，具有体积小、使用方便的优点。抛光不仅增加工件的美观，而且能够改善材料表面的耐腐蚀性、耐磨性，还可以使模具拥有其它优点，如使塑料制品易于脱模，减少生产注塑周期等。因而抛光在零件加工过程中是很重要的一道工序。数控化的抛光机还可以解决用户过去因工件形状复杂难以达到抛光要求这一难题。并且缩短了抛光时间提高了工作效率。采用该工具进行抛光，可快速对粗糙表面整形抛光，不受工件形状、材料硬度限制，对原始表面粗糙度没有要求，功效比较高。第一章引言-2-1.2数控抛光技术的发展状况（1）目前，美国亚里桑那大学的光学中心，已基本上用计算机数控研磨抛光加工技术取代了传统的手工研磨抛光加工非球面光学零件。（2）80年代末，日本研制出了的超精密数控范成法研磨机，使用该研磨机加工出的光学零件，其面形精度达到了0.08μm，表面粗糙度的均方根值为0.2nm。若用沥青抛光模进行加工，表面粗糙度的均方根值能达到0.035nm。最近，日本采用门型机械加工中心，使用4000#～8000#铸铁丝结合金刚石砂轮，利用ELID（在线电解修正法）磨削法，磨削BK-7光学玻璃，所获得的非球面的面形精度为1μm，表面粗糙度为43nmRmax。（3）德国的计算机数控研磨抛光技术很快。Loh公司生产的CNCSPM50和120研磨抛光机，不仅可以粗、精磨球面光学零件，而且还可以粗、精磨非球面光学零件。施耐德（SCHEIDER）光学机械公司90年代末制造的ALG100型计算机数控非球面磨床和ALP100型计算机数控非球面抛光机，可以高效率地进行非球面光学零件的生产。针对产品制造中的研磨抛光工序和高速数控机床在制造业中的广泛应用，以及手工抛光的缺点和未来抛光技术发展的方向。在指导教师房晓东老师的指导和建议下，在普通机床立式坐标镗床的基础上进行数控抛光机床设计。第二章数控抛光机的总体设计-3-第二章数控抛光机的总体设计抛光机的总体设计是抛光机设计的关键环节，对机床的技术性能和经济性能指标起着决定性作用。抛光机的总体设计是根据设计要求，通过调查研究，检索资料，掌握抛光机设计的依据；然后进行工艺分析，拟订出性能先进，经济性好的工艺方案；工艺分析只确定零件的加工方法，以及要获得的零件需求应具有的运动。如何实现这些运动，有哪几个部件产生运动以及怎样产生所需的运动，工件是立式加工还是卧式加工，运动控制、抛光机的控制位置等，将是总体布局所要解决的问题。2.1工艺分析大批量加工，零件为非球形曲面凹形工件，需要对工件的内表面进行抛光，所需要的运动为三坐标的相关联运动。（即三轴联动的数控抛光机）。为了适应机械行业的发展趋势，提高机床的自动化程度，减少一般工厂中工人的劳动量，改善工人的工作环境。在数控...
