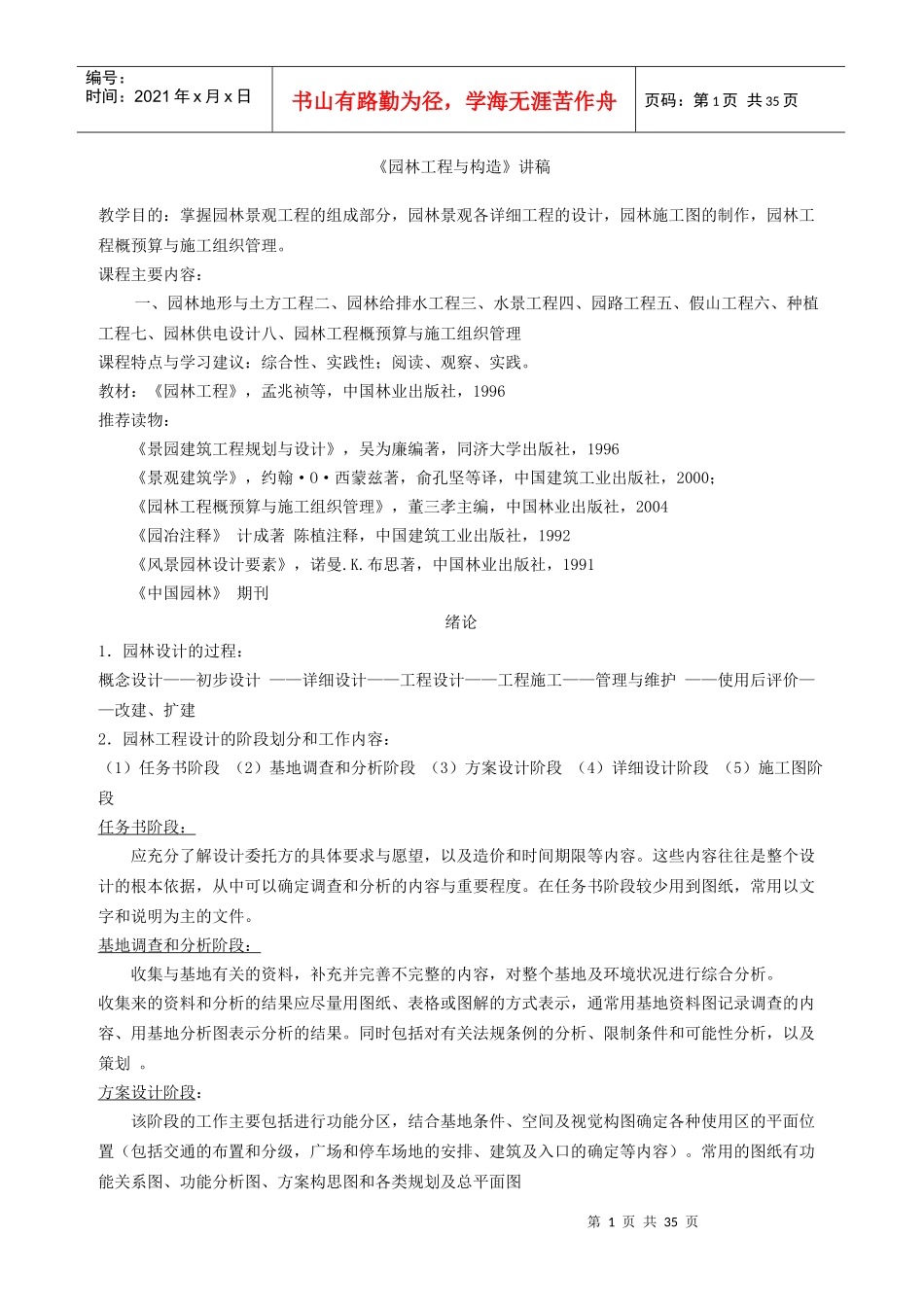

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页《园林工程与构造》讲稿教学目的：掌握园林景观工程的组成部分，园林景观各详细工程的设计，园林施工图的制作，园林工程概预算与施工组织管理。课程主要内容：一、园林地形与土方工程二、园林给排水工程三、水景工程四、园路工程五、假山工程六、种植工程七、园林供电设计八、园林工程概预算与施工组织管理课程特点与学习建议：综合性、实践性；阅读、观察、实践。教材：《园林工程》，孟兆祯等，中国林业出版社，1996推荐读物：《景园建筑工程规划与设计》，吴为廉编著，同济大学出版社，1996《景观建筑学》，约翰·O·西蒙兹著，俞孔坚等译，中国建筑工业出版社，2000；《园林工程概预算与施工组织管理》，董三孝主编，中国林业出版社，2004《园冶注释》计成著陈植注释，中国建筑工业出版社，1992《风景园林设计要素》，诺曼.K.布思著，中国林业出版社，1991《中国园林》期刊绪论1．园林设计的过程：概念设计——初步设计——详细设计——工程设计——工程施工——管理与维护——使用后评价——改建、扩建2．园林工程设计的阶段划分和工作内容：（1）任务书阶段（2）基地调查和分析阶段（3）方案设计阶段（4）详细设计阶段（5）施工图阶段任务书阶段：应充分了解设计委托方的具体要求与愿望，以及造价和时间期限等内容。这些内容往往是整个设计的根本依据，从中可以确定调查和分析的内容与重要程度。在任务书阶段较少用到图纸，常用以文字和说明为主的文件。基地调查和分析阶段：收集与基地有关的资料，补充并完善不完整的内容，对整个基地及环境状况进行综合分析。收集来的资料和分析的结果应尽量用图纸、表格或图解的方式表示，通常用基地资料图记录调查的内容、用基地分析图表示分析的结果。同时包括对有关法规条例的分析、限制条件和可能性分析，以及策划。方案设计阶段：该阶段的工作主要包括进行功能分区，结合基地条件、空间及视觉构图确定各种使用区的平面位置（包括交通的布置和分级，广场和停车场地的安排、建筑及入口的确定等内容）。常用的图纸有功能关系图、功能分析图、方案构思图和各类规划及总平面图第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页当基地规模较大及所安排的内容较多时，应该在方案设计之前先作出整个园林的用地规划或布置，保证功能合理，尽量利用基地条件，使诸项内容各得其所，然后再分区分块进行各局部景区或景点的方案设计。若范围较小，功能不复杂，则可以直接进行方案设计。方案设计阶段本身又根据方案发展的情况分为方案的构思、方案的选择与确定以及方案的完成三部分。综合考虑任务书所要求的内容和基地及环境条件，提出一些方案构思和设想，权衡利弊确定一个较好的方案或几个方案构思所拼合成的综合方案，最后加以完善，完成初步设计。详细设计阶段：方案设计完成后应协同委托方共同商议，然后根据商讨结果对方案进行修改和调整。一旦初步方案定下来后，就要全面地对整个方案进行各方面详细的设计，包括确定准确的形状、尺寸、色彩和材料。完成各局部详细的平立剖面图、详图、园景的透视图、表现整体设计的鸟瞰图等。施工图阶段：施工图阶段是将设计与施工连接起来的环节。根据所设计的方案，结合各工种的要求分别绘制出能具体、准确地指导施工的各种图纸，这些图纸应能清楚、准确地表示出各项设计内容的尺寸、位置、形状、材料、种类、数量、色彩以及构造和结构：完成施工平面图、地形设计图、种植平面图、园林建筑施工图及各类详图等。第一讲园林工程设计的前期准备1．地形图的识别1．1地形图表示内容和专用图例符号1）地物按比例的图例符号：依地物相似轮廓按比例绘出其位置、形状、大小等。2）地物不按比例的图例符号：即标识，如矿井、溶洞、里程碑、桥梁、农田等。3）注记符号：建筑楼层、结构等级、河流深度等。4）地形景观规划与竖向设计专用图例：工程规划设计符号和标识、工程规划沟道及管线、植被、水体、山石、道路等。1．2地形图的平面表达方式1．2．1等高线法：等高线法的详细操作...
