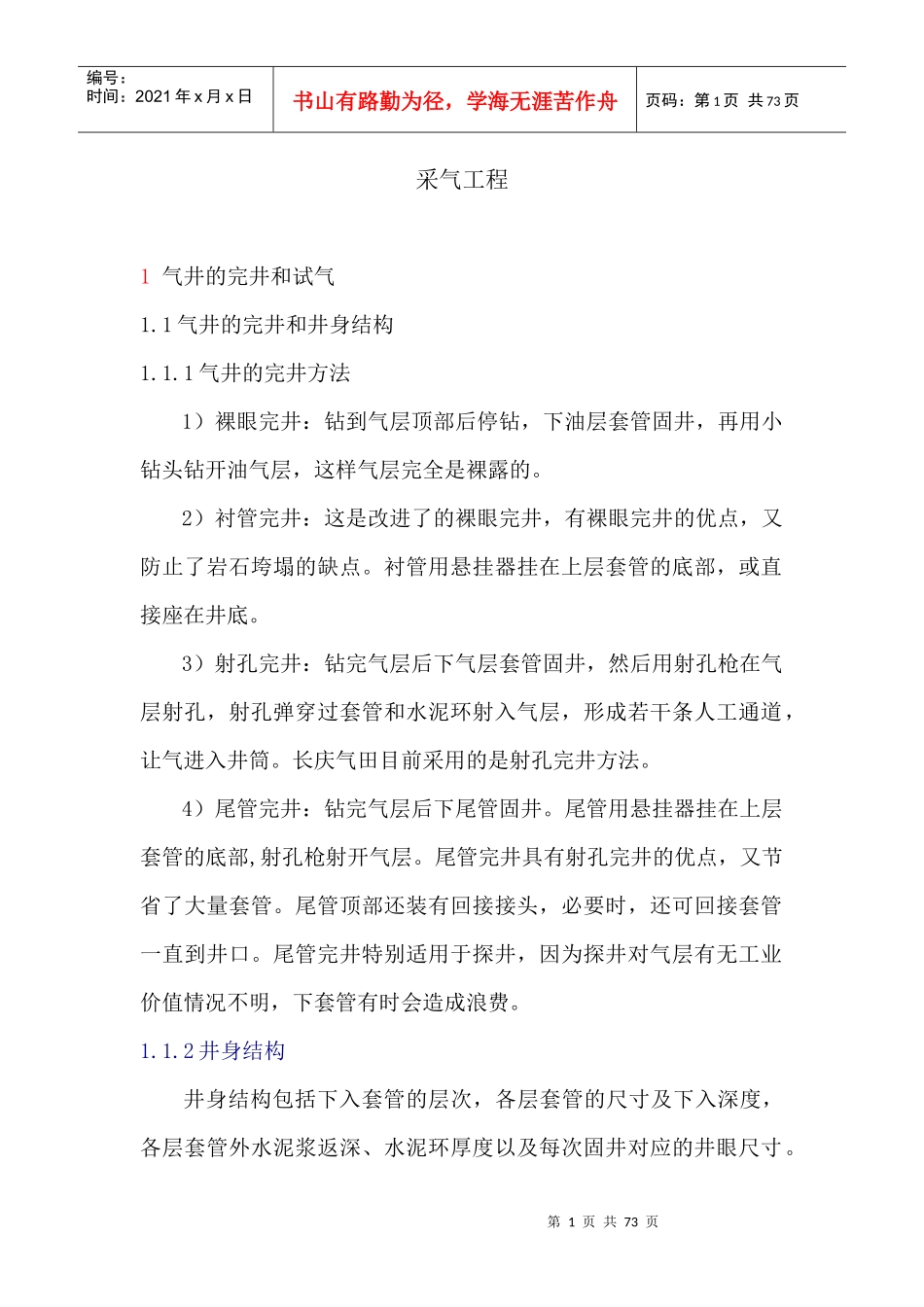

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页采气工程1气井的完井和试气1.1气井的完井和井身结构1.1.1气井的完井方法1）裸眼完井：钻到气层顶部后停钻，下油层套管固井，再用小钻头钻开油气层，这样气层完全是裸露的。2）衬管完井：这是改进了的裸眼完井，有裸眼完井的优点，又防止了岩石垮塌的缺点。衬管用悬挂器挂在上层套管的底部，或直接座在井底。3）射孔完井：钻完气层后下气层套管固井，然后用射孔枪在气层射孔，射孔弹穿过套管和水泥环射入气层，形成若干条人工通道，让气进入井筒。长庆气田目前采用的是射孔完井方法。4）尾管完井：钻完气层后下尾管固井。尾管用悬挂器挂在上层套管的底部,射孔枪射开气层。尾管完井具有射孔完井的优点，又节省了大量套管。尾管顶部还装有回接接头，必要时，还可回接套管一直到井口。尾管完井特别适用于探井，因为探井对气层有无工业价值情况不明，下套管有时会造成浪费。1.1.2井身结构井身结构包括下入套管的层次，各层套管的尺寸及下入深度，各层套管外水泥浆返深、水泥环厚度以及每次固井对应的井眼尺寸。第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页井身结构通常用井身结构图表示，它是气井地下部分结构的示意图。经论证，适合长庆气田开发的最小生产套管尺寸为φ139.7mm，套管程序为φ244.5mm+φ139.7mm。考虑到下古气层H2S含量较高，套管腐蚀后的修复、气田开发后期侧钻和上、下古气层的分层开采，下古气层开发井采用φ273mm+φ177.8mm(7″)套管程序。上古气层采用φ244.5mm+φ139.7mm井身结构。1）长庆气井井身结构演变过程：（三个阶段）第一阶段：1986年以前，以找油为主，兼顾石盒子组底砂岩气层。套管程序:Φ339.7mm表套（150～200m）+Φ177.8mm或Φ139.7mm套管。井身结构见图2-1。图2-1第一阶段井身结构图2-2第二阶段井身结构（1）第二阶段：1986年至1988年，油气并举阶段。(1)区域探井及超探井：表层套管＋技术套管＋生产套管＋尾管。第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页井身结构见图2-2。优点：不熟悉地层的情况下，裸眼段长，能解决盐岩层等复杂问题。缺点：井眼大，套管层次多，钻速慢，建井周期长，成本高。（2）盆地东部中深井：表层套管＋技术套管＋尾管井身结构见图2-3。优点：相对前一种井身结构，简化了套管程序，钻速快，建井周期短。缺点：表层套管下深浅，未封固延长水层。图2-3第二阶段井身结构（2）图2-4第二阶段井身结构（3）（3）东部探井第三次简化：表层套管＋生产套管增加了表套下深，简化了套管成程序，提高了钻速，节约了成本。井身结构见图2-4。第三阶段：盆地中部地区，以找气为主。（1）边探井：以扩大储量和面积为目的，要求中途测试，目的层先期完井。井身结构见图2-5。第4页共73页第3页共73页444.5mm钻头339.7mm套管215.9mm钻头177.8mm套管152.4mm钻头114.3mm套管（筛管）造斜点311.2mm钻头244.5mm套管（进入石千峰80米）346mm×550m273mm×550m241.3mm×2690m侧钻点：2690m215.9mm×3170m领眼152.4mm×4117m114.3mm×4112m悬挂器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页图2-5第二阶段井身结构（3）（2）评价井、试采井及开发井图2-6靖边气田井身结构图图2-7上古气层开发井井身结构示意图2）水平井井身结构根据长庆气田区域特点和现场钻井实际情况，分三种井身结构：Ⅰ型：子洲气田上古气层、靖边气田中部和南部下古气层水平井井身结构，见图2-8；图2-8子洲气田、靖边气田中部和南部水平井井身结构图2-9第5页共73页第4页共73页444.5mm×760m339.7mm×760m311.2mm×2900m311.2mm×3707m244.5mm×3703m侧钻点：2900m215.9mm×3500m领眼215.9mm×4707m139.7mm×4703m悬挂器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共73页Ⅱ型：靖边气田北部下古气层水平井井身结构，见图2-9；Ⅲ型：苏里格气田上古气层水平井井身结构，见图2-10。后期根据钻井成功经验，还可进一步优化。1.2...
