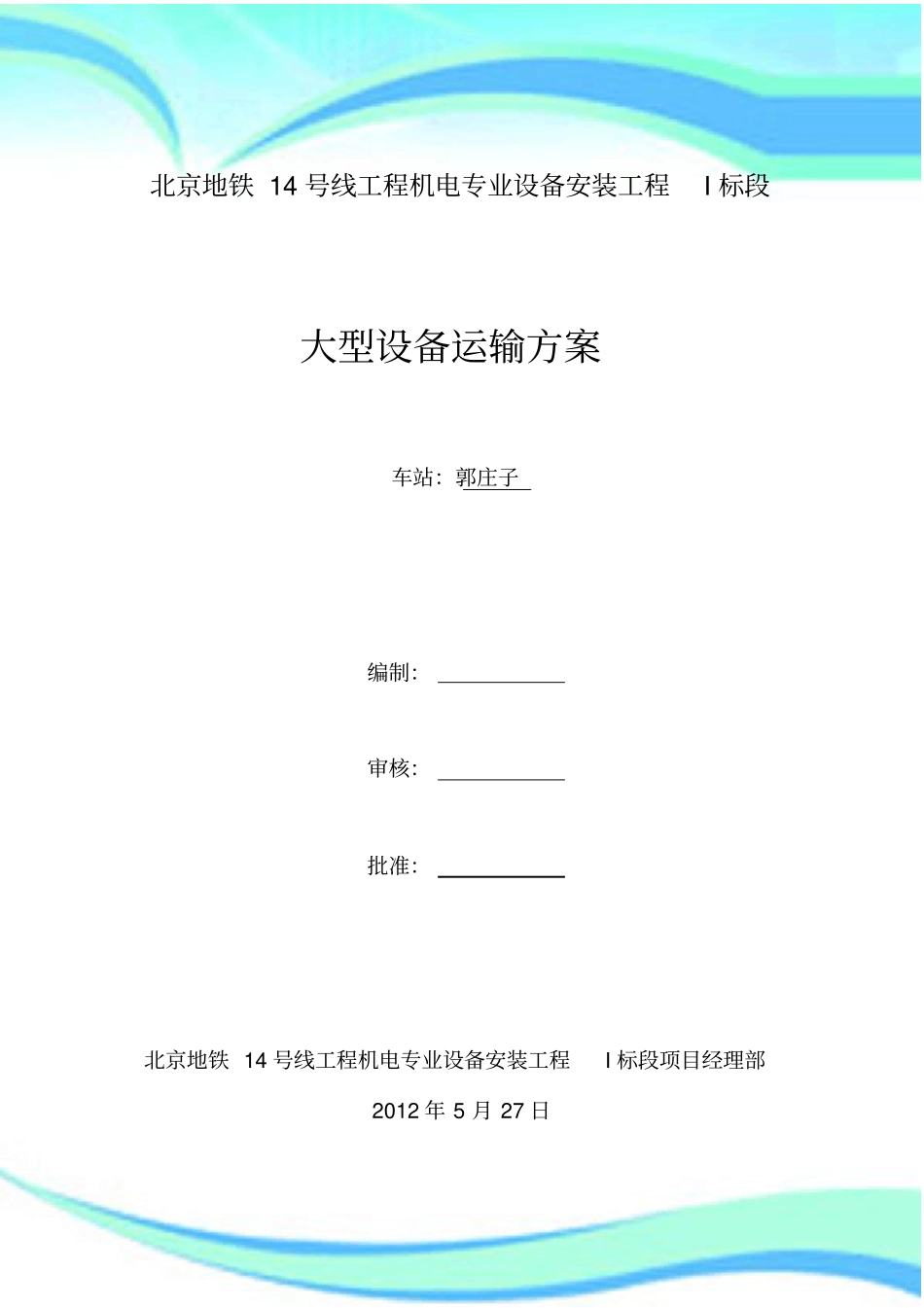

大型设备运输方案-xxx站站2————————————————————————————————作者：————————————————————————————————日期：北京地铁14号线工程机电专业设备安装工程I标段大型设备运输方案车站：郭庄子编制：审核：批准：北京地铁14号线工程机电专业设备安装工程I标段项目经理部2012年5月27日大型设备运输方案根据对北京地铁14号线郭庄子站土建施工进度情况的调查研究，2012年5月22日由三中心在郭庄子土建会议室召开了由三中心、监理、土建、机电、供电等单位参加的大型设备运输方案协调会，经与土建单位协调我方制订此方案。一、大型设备的安装位置冷水机组位于地下二层东端27~29轴外挂冷冻机房。大风机位于东西两端风道内。二、吊装口情及设备最大尺寸东端风道竖井土建计划于2012年7月29日完成；西端风道计划于2012年12月28日完成；土建单位在15~16轴之间有4000*6000mm吊装口。冷水机组最大尺寸为4250*1410*2450，冷水机组只能从土建吊装口进行吊装，所以在我方设备未进场前土建不能对吊装口进行封堵。三、吊装方案冷水机组从15~16轴土建吊装口吊装至站台板，然后用轨道车运输至26~27轴，然后采用滚杠+手扳葫芦牵引的方式运输至冷冻机房。大风机从各风道竖井运输至设备安装位置。示意图如下:土建15~16轴吊4000*6000mm地面钢葫吊车风道或吊装孔冷水机组、大风机设备吊装示意图25吨冷水机组、大风机四、运输方案(一）施工准备施工准备包括道路勘查、施工现场清理平整、施工工具材料的准备、人员培训等内容。1)道路勘查运输前提前勘查行车径路上路面、桥涵的高度、承载能力，沿途的交通信号设施状况，并提前与相应交管部门联系，确保设备能按时运抵。2)施工现场清理平整提前协调土建人员或安排人员进行场地的整理、平整，吊车、汽车的进场运输路径应夯实。如土建相关设施妨碍车辆进场，联系相关单位在准备运输的前一天完成相应设施的拆除、移动工作。3)施工工具材料的准备1、进场运输前一天相应的运输工具、材料运抵施工现场。2、所有运输使用的工机具，在使用前均需认真检查，并由安全人员签字认可后方可使用，做到万无一失。3、所使用的起吊用具需满足实际现场需要，如吊绳的直径、挂钩的尺寸等均应满足各项技术要求。4)人员培训参加运输的人员必须经过专项培训，了解施工的全部工序和质量、安全控制点，树立安全意识和掌握操作注意事项。（二）大型设备吊放(1)核对图纸和到货的设备型号，确定设备的安装位置。(2)设备吊装时，钢丝绳应拴在设备的专用吊装耳环上并进行试吊。起吊时设备运输滚应听从专人指挥，起吊速度应均匀。设备起吊离开地面100mm时应暂停起吊，检查设备是否平稳，钢丝绳是否牢固、工件重心是否有便宜等，检查无误后方可重新起吊。(3)大型设备吊装现场的指令传递径路如图所示。（4）牵引滑行①检查牵引系统的钢丝绳套、挂钩等是否固定牢靠。②检查滚杠是否稳固。③每2个人一组摇动手搬葫芦，使冷水机组、大风机在滚杠上缓慢滑行。滑行中要注意大型设备的行进方向，随时纠正偏移。（5）临时就位临时就位的地点的选择要注意：不能占用土建基础的位置且尽量靠近冷水机组的基础，减少二次运输的工作量；不能堵塞下次大型设备运输通道。顶起冷水机组、大风机，在大型设备的本体底座槽钢的四个角用方木垫平，撤除滑轨，然后将冷水机组落放在方木上。现场吊装总指地面接、地下接、吊车司指令传递指令反馈信息传递地面防护地下防指令传递信息传递信息传递信息传递技术组安全组地面运指令传递指令传递指令传递指令反馈地下运输指令反馈指令传递信息传递指令传递径路图（6）设备保护设备进场后考虑到车站土建单位尚未竣工，进行二次砌筑、地面及墙面装修时，有可能对设备造成损害。因此，设备临时就位后，对包装箱出现的局部损坏进行修复，然后用塑料布将设备包封严密，防止潮气进入。四、安全措施1．吊车操作人员必须持有操作资质证，并应在实施作业前进行再次确认。2．所有参加作业人员必须佩戴安全帽，吊车吊臂下方不得站人、不能穿越。3．必须有一名熟悉吊装运输规程、能正确发出指挥口令和动作的人员任总指挥。所有...
