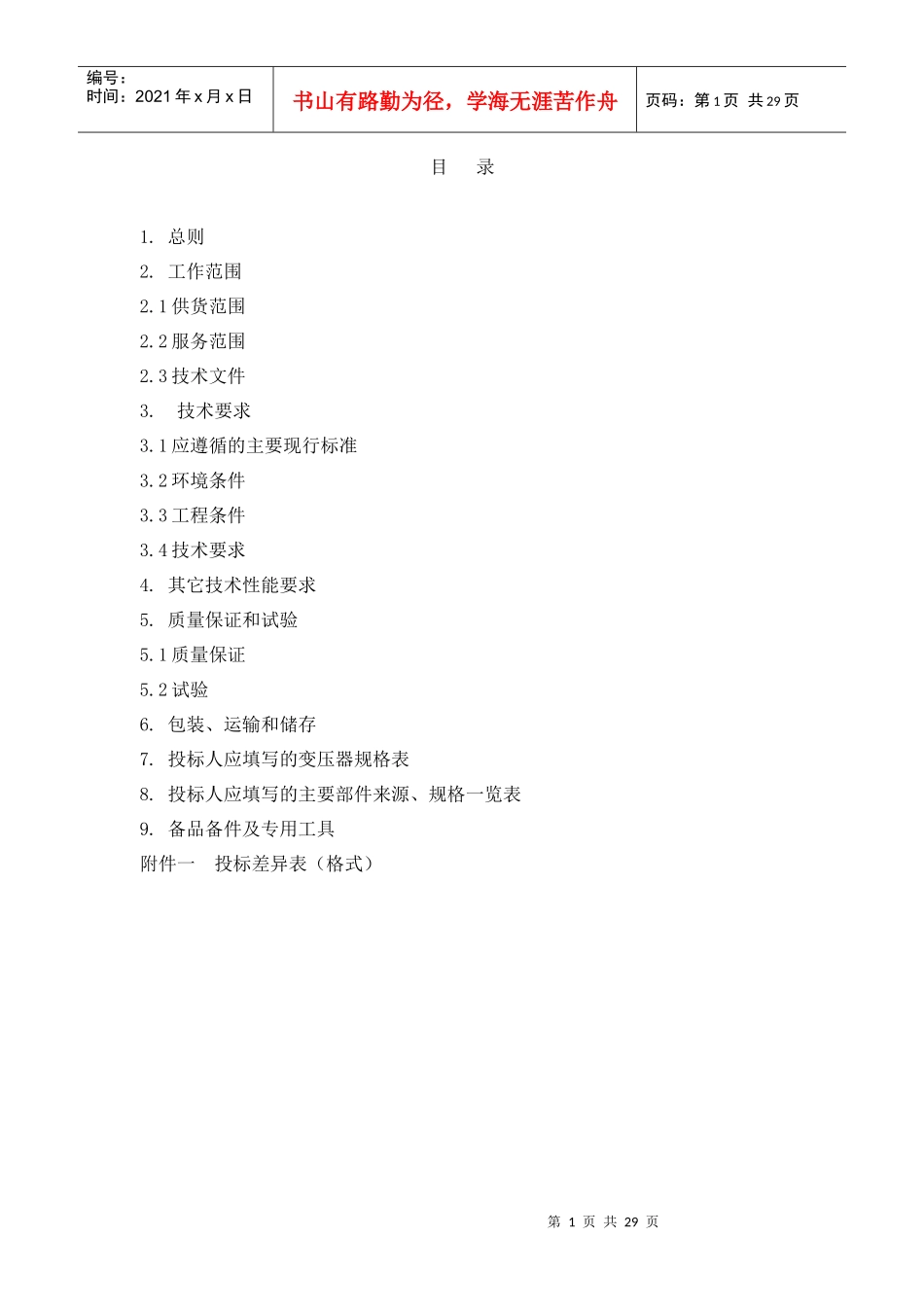

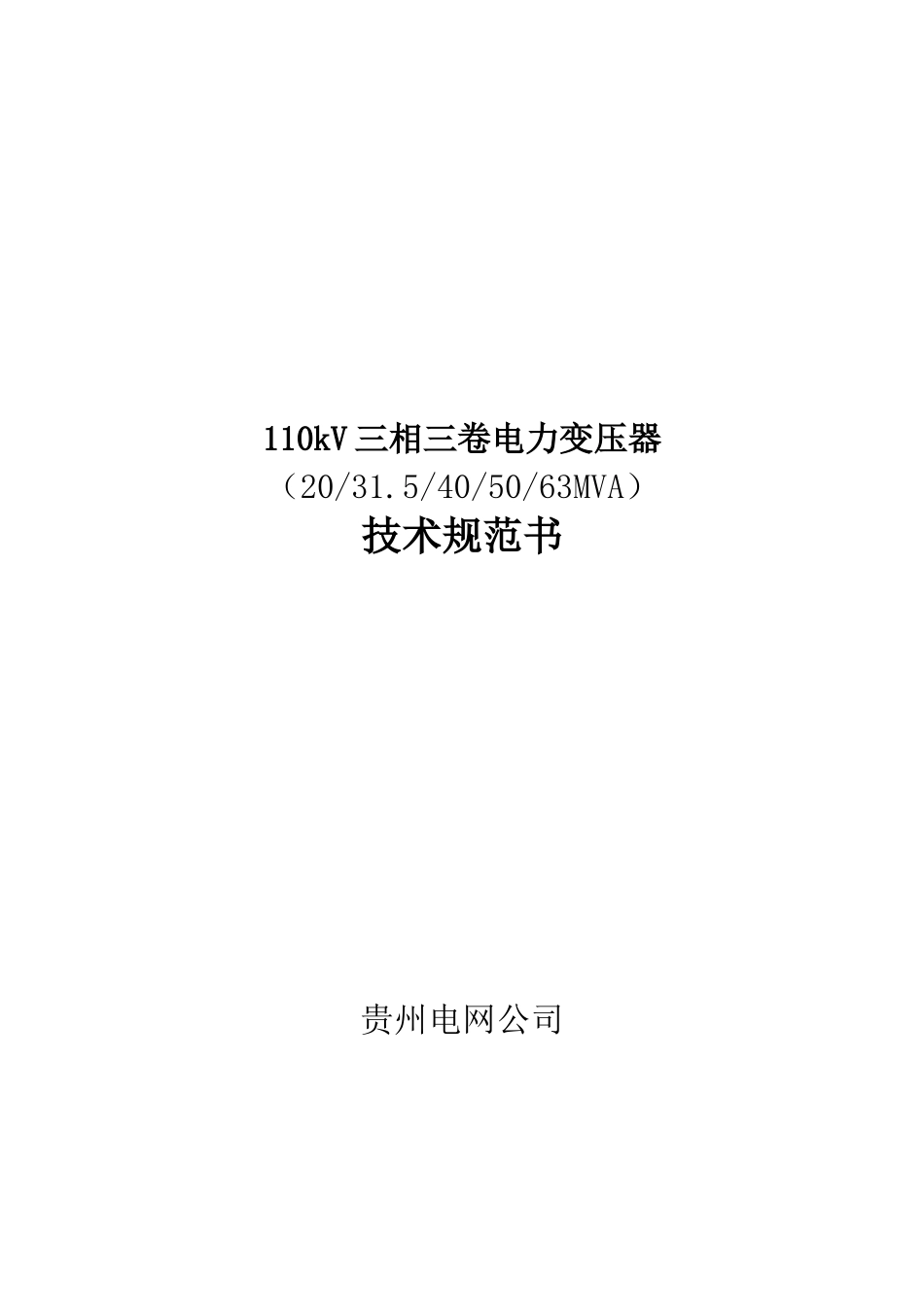

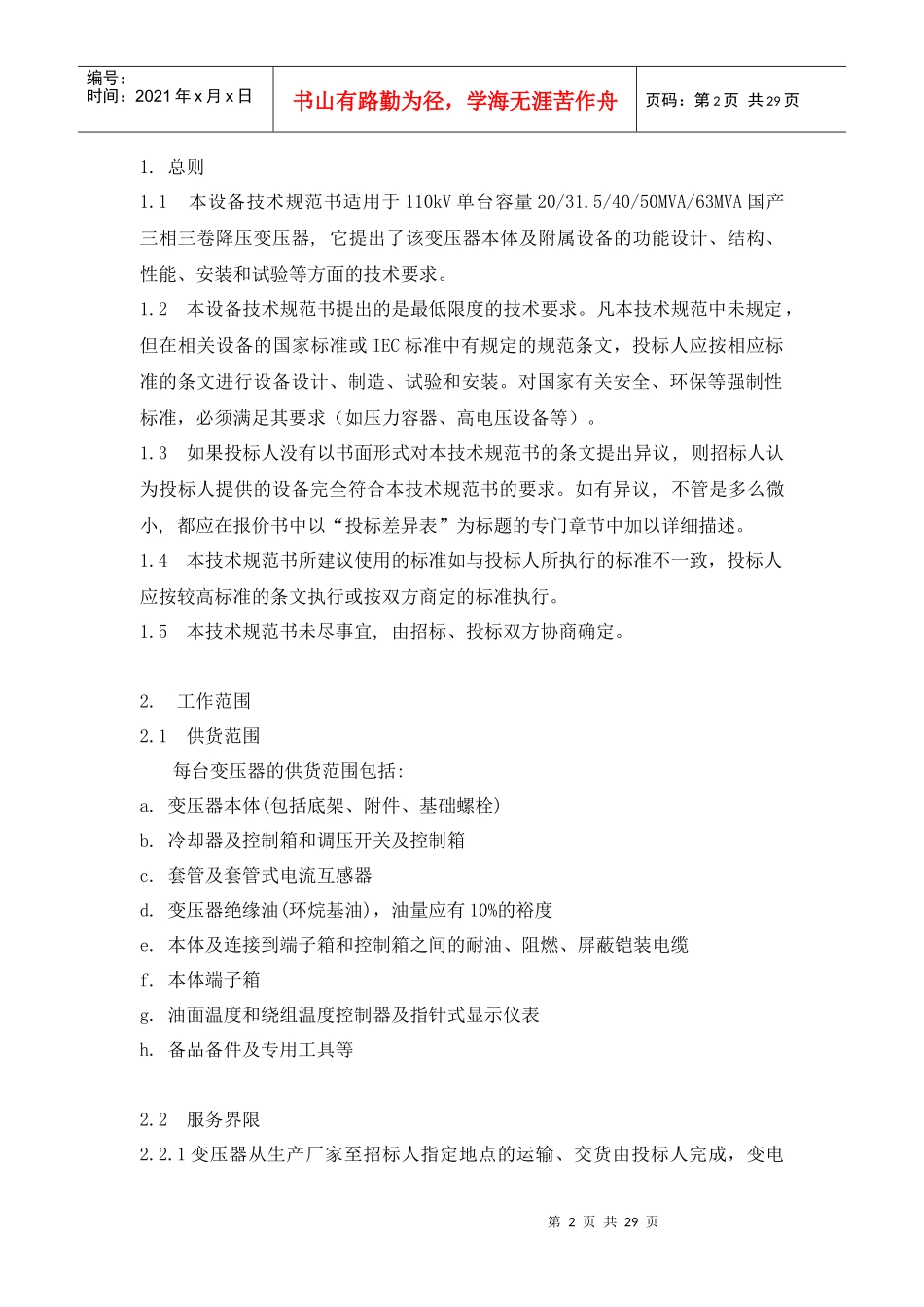

110kV三相三卷电力变压器（20/31.5/40/50/63MVA）技术规范书贵州电网公司第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页目录1.总则2.工作范围2.1供货范围2.2服务范围2.3技术文件3.技术要求3.1应遵循的主要现行标准3.2环境条件3.3工程条件3.4技术要求4.其它技术性能要求5.质量保证和试验5.1质量保证5.2试验6.包装、运输和储存7.投标人应填写的变压器规格表8.投标人应填写的主要部件来源、规格一览表9.备品备件及专用工具附件一投标差异表（格式）第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页1.总则1.1本设备技术规范书适用于110kV单台容量20/31.5/40/50MVA/63MVA国产三相三卷降压变压器,它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求。凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。1.3如果投标人没有以书面形式对本技术规范书的条文提出异议,则招标人认为投标人提供的设备完全符合本技术规范书的要求。如有异议,不管是多么微小,都应在报价书中以“投标差异表”为标题的专门章节中加以详细描述。1.4本技术规范书所建议使用的标准如与投标人所执行的标准不一致，投标人应按较高标准的条文执行或按双方商定的标准执行。1.5本技术规范书未尽事宜,由招标、投标双方协商确定。2.工作范围2.1供货范围每台变压器的供货范围包括:a.变压器本体(包括底架、附件、基础螺栓)b.冷却器及控制箱和调压开关及控制箱c.套管及套管式电流互感器d.变压器绝缘油(环烷基油)，油量应有10%的裕度e.本体及连接到端子箱和控制箱之间的耐油、阻燃、屏蔽铠装电缆f.本体端子箱g.油面温度和绕组温度控制器及指针式显示仪表h.备品备件及专用工具等2.2服务界限2.2.1变压器从生产厂家至招标人指定地点的运输、交货由投标人完成，变电第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页站内基础面上的装卸及就位由投标人协助配合完成。2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成,投标人协助招标人按标准检查安装质量,处理调试投运过程中出现的问题,投标人应选派有经验的技术人员,对安装和运行人员免费培训。2.3技术文件2.3.1投标人在订货前应向招标人提供一般性资料,如鉴定证书、典型说明书、总装图和主要技术参数等。2.3.2在技术协议签订20天内，投标人向招标人提供总装图:应表示设备总的装配情况,包括全部重要尺寸,轨距、油重、上节油箱重、运输重、总重、吊点位置、千斤顶位置及变压器运输尺寸等。在技术协议签订1个月内,投标人向招标人提供最后确认的所有正式图纸和正式的光盘各2份（AutoCAD2004），正式图纸必须加盖工厂公章或签字，包括：a.总装图；b.冷却系统控制箱外形图、安装尺寸及控制箱原理接线图、冷却控制设备接线图；c.冷却系统冷却器组数及每组冷却器风扇电动机台数、转速、容量、电源电压等；d.变压器过激磁特性曲线；e.变压器本体端子箱安装接线图及电缆清单；f．有载分接开关电气控制接线图和遥控信号接线图；g.气体继电器、压力释放阀、油位计、油温等测控设备的控制、信号接线图。2.3.3到货的产品应与最后确认的图纸一致。招标人对图纸的认可并不减轻投标人关于其图纸的正确性的责任。设备在现场安装时，如投标人技术人员进一步修改图纸，投标人应对图纸重新收编成册，正式递交招标人，并保证安装后的设备与图纸完全相符。2.3.4投标人免费提供给招标人10份全部最终版的图纸、资料及安装、运行、维护、修理说明书,部件清单,工厂试验报告,产品合格证等。其中，图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证招标人可按最终版第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页的图纸资料对所供设备进行维护...
