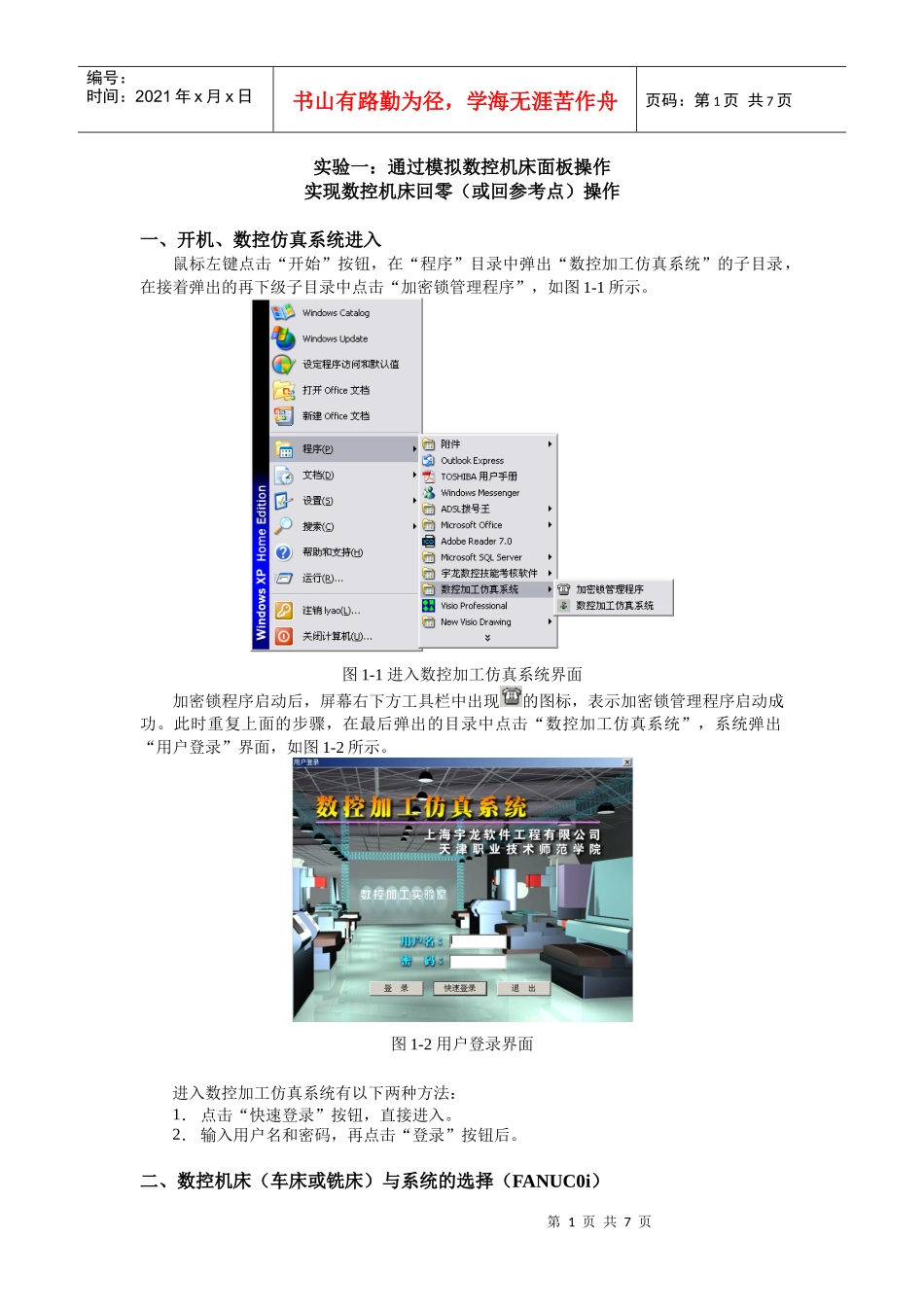

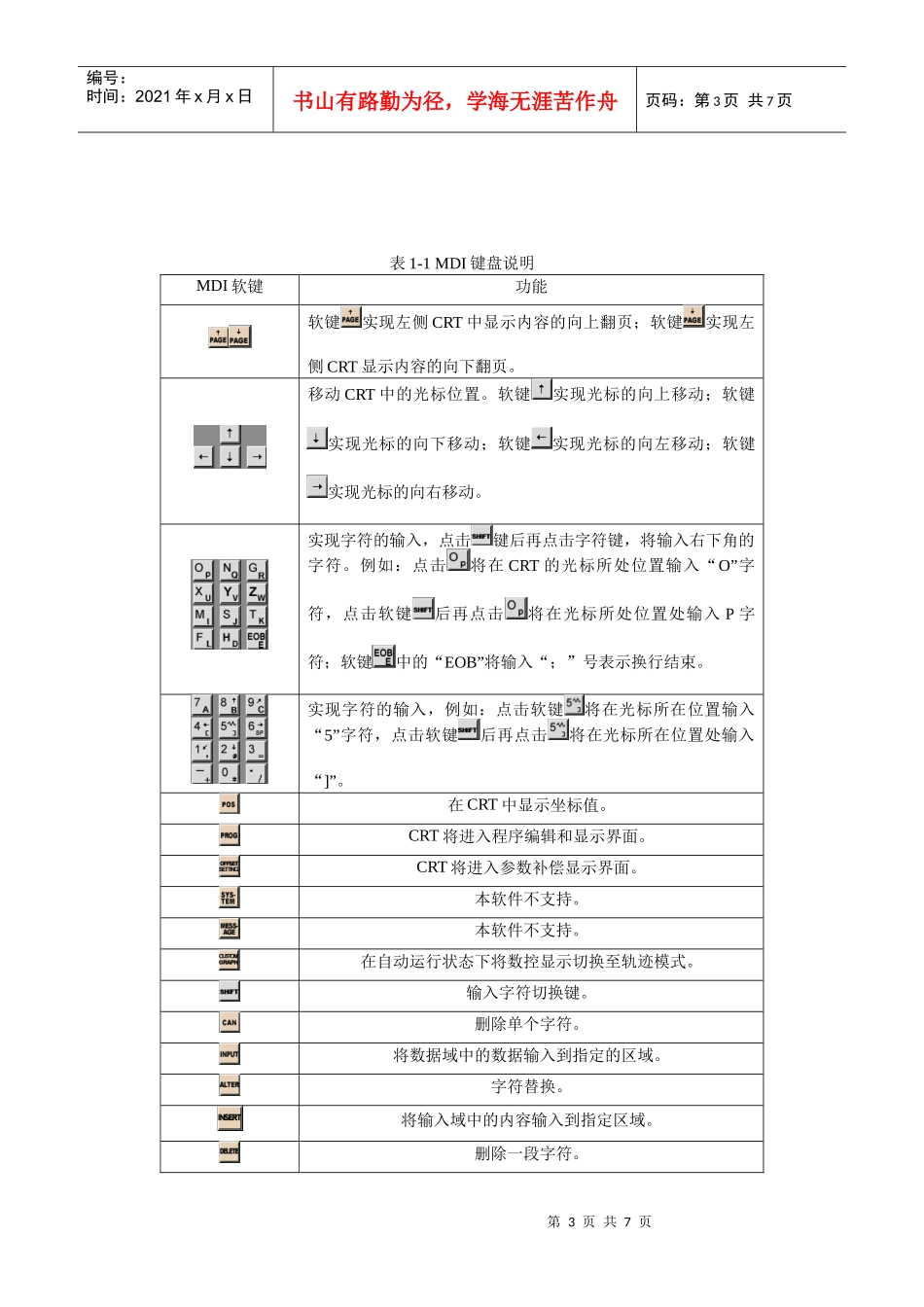

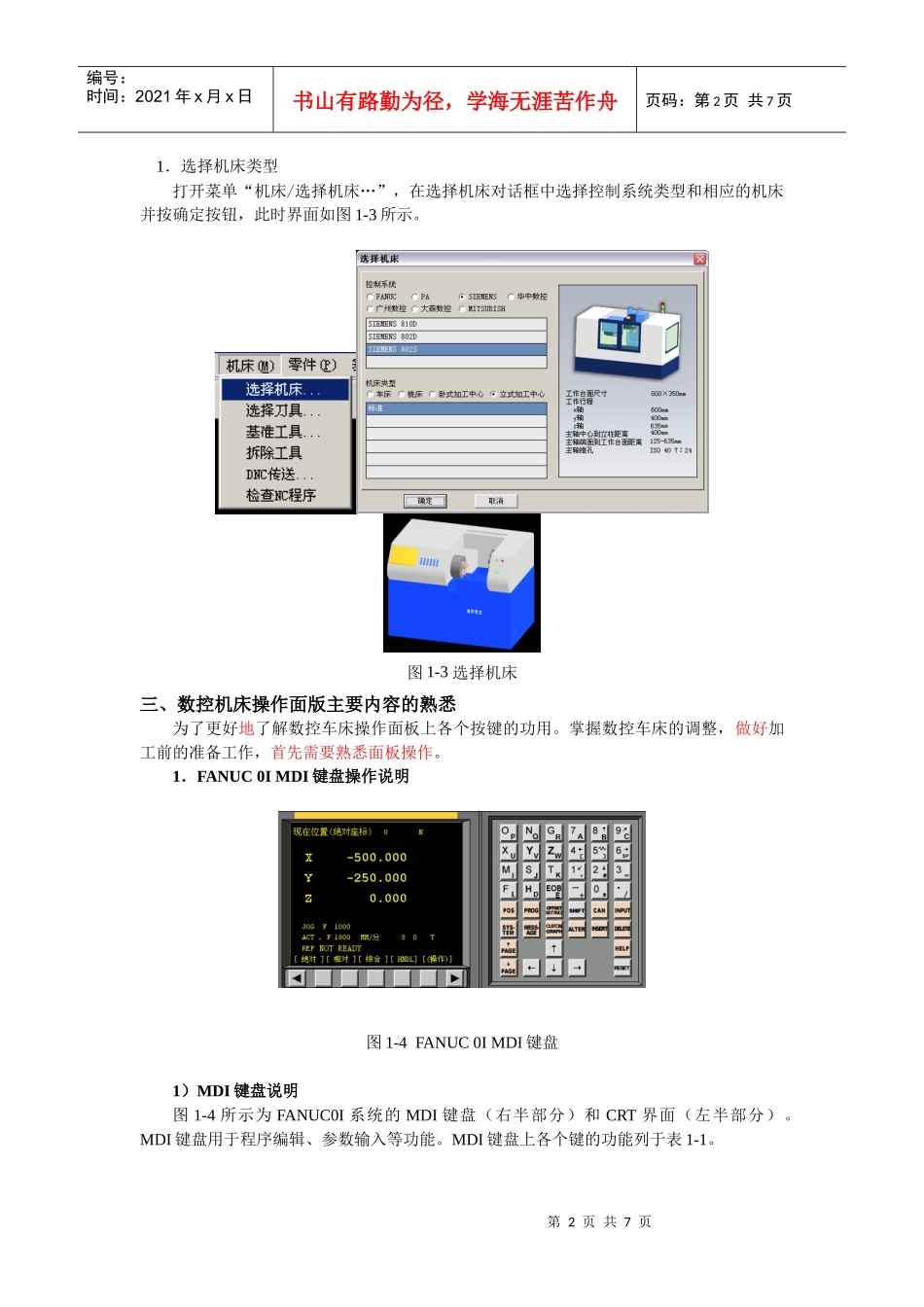

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页实验一：通过模拟数控机床面板操作实现数控机床回零（或回参考点）操作一、开机、数控仿真系统进入鼠标左键点击“开始”按钮，在“程序”目录中弹出“数控加工仿真系统”的子目录，在接着弹出的再下级子目录中点击“加密锁管理程序”，如图1-1所示。图1-1进入数控加工仿真系统界面加密锁程序启动后，屏幕右下方工具栏中出现的图标，表示加密锁管理程序启动成功。此时重复上面的步骤，在最后弹出的目录中点击“数控加工仿真系统”，系统弹出“用户登录”界面，如图1-2所示。图1-2用户登录界面进入数控加工仿真系统有以下两种方法：1．点击“快速登录”按钮，直接进入。2．输入用户名和密码，再点击“登录”按钮后。二、数控机床（车床或铣床）与系统的选择（FANUC0i）第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1．选择机床类型打开菜单“机床/选择机床…”，在选择机床对话框中选择控制系统类型和相应的机床并按确定按钮，此时界面如图1-3所示。图1-3选择机床三、数控机床操作面版主要内容的熟悉为了更好地了解数控车床操作面板上各个按键的功用。掌握数控车床的调整，做好加工前的准备工作，首先需要熟悉面板操作。1．FANUC0IMDI键盘操作说明图1-4FANUC0IMDI键盘1）MDI键盘说明图1-4所示为FANUC0I系统的MDI键盘（右半部分）和CRT界面（左半部分）。MDI键盘用于程序编辑、参数输入等功能。MDI键盘上各个键的功能列于表1-1。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页表1-1MDI键盘说明MDI软键功能软键实现左侧CRT中显示内容的向上翻页；软键实现左侧CRT显示内容的向下翻页。移动CRT中的光标位置。软键实现光标的向上移动；软键实现光标的向下移动；软键实现光标的向左移动；软键实现光标的向右移动。实现字符的输入，点击键后再点击字符键，将输入右下角的字符。例如：点击将在CRT的光标所处位置输入“O”字符，点击软键后再点击将在光标所处位置处输入P字符；软键中的“EOB”将输入“；”号表示换行结束。实现字符的输入，例如：点击软键将在光标所在位置输入“5”字符，点击软键后再点击将在光标所在位置处输入“]”。在CRT中显示坐标值。CRT将进入程序编辑和显示界面。CRT将进入参数补偿显示界面。本软件不支持。本软件不支持。在自动运行状态下将数控显示切换至轨迹模式。输入字符切换键。删除单个字符。将数据域中的数据输入到指定的区域。字符替换。将输入域中的内容输入到指定区域。删除一段字符。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页本软件不支持。机床复位。2）机床位置界面图1-5相对坐标界面图1-6绝对坐标界面图1-7所有坐标界面点击进入坐标位置界面。点击菜单软键[绝对]、菜单软键[相对]、菜单软键[综合]，对应CRT界面将对应相对坐标（如图1-5）、绝对坐标（如图1-6）、和综合坐标（如图1-7）。四、回参考点（或回零）操作1．数控车床回参考点操作（车床准备）1）激活车床点击“启动”按钮，此时车床电机和伺服控制的指示灯变亮。检查“急停”按钮是否松开至状态，若未松开，点击“急停”按钮，将其松开。2）车床回参考点检查操作面板上回原点指示灯是否亮，若指示灯亮，则已进入回原点模式；若指示灯不亮，则点击“回原点”按钮，转入回原点模式。在回原点模式下，先将X轴回原点，点击操作面板上的“X轴选择”按钮，使X轴方向移动指示灯变亮，点击“正方向移动”按钮，此时X轴将回原点，X轴回原点灯变亮，CRT上的X坐标变为“390.00”。同样，再点击“Z轴选择”按钮，使指示灯变亮，点击，Z轴将回原点，Z轴回原点灯变亮，，此时CRT界面如第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页图1-8所示。图1-8数控车床回参考点2．数控铣床回零操作实验（机床准备）1）激活机床点击“启动”按钮，此时机床电机和伺服控制的指示灯变亮。检查“急停”按钮是否松开至状态，若未松...
