大型中央空调系统调试方案(水系统风系统)解读VIP免费

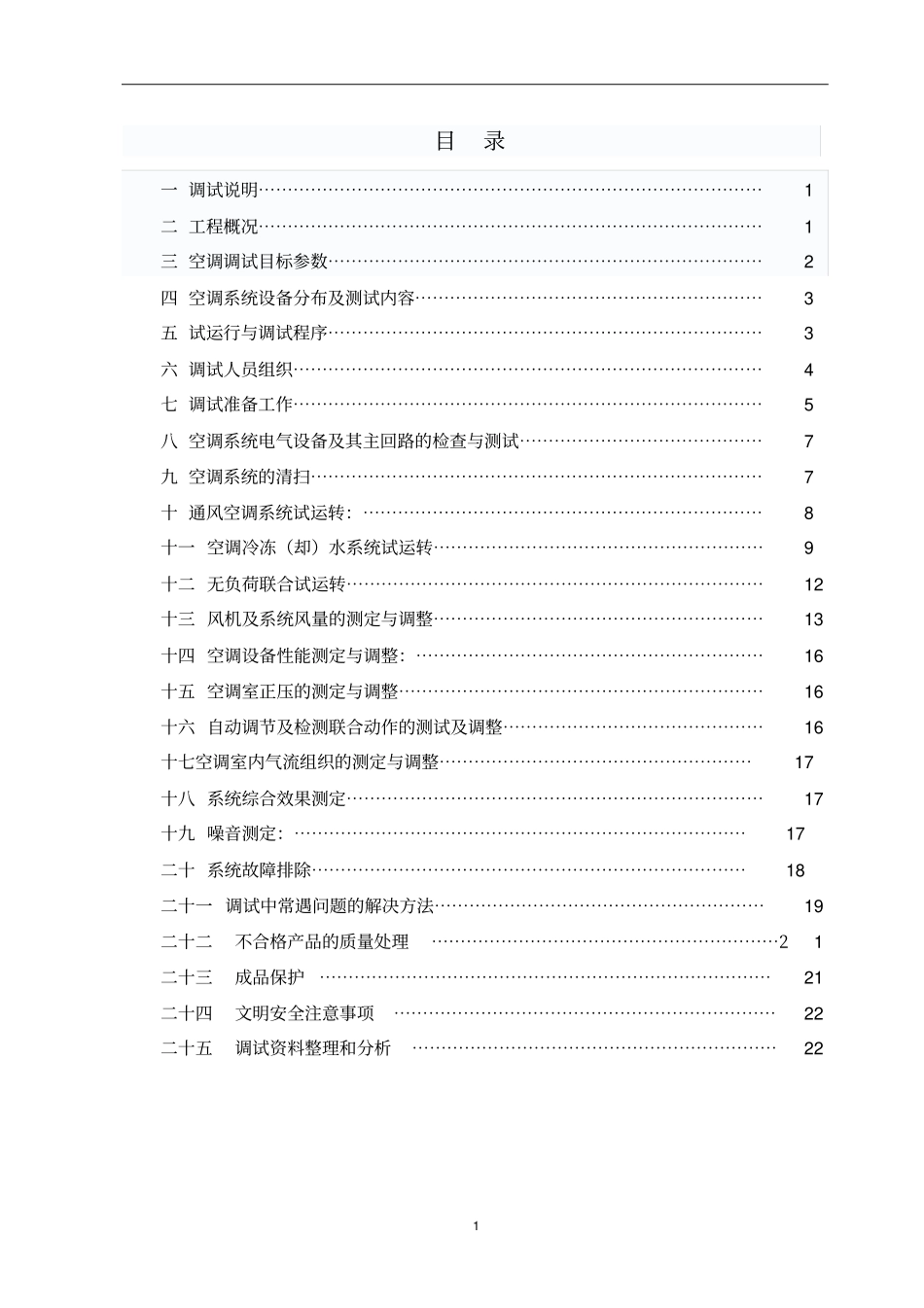

大型空调系统调试方案（水系统+风系统）1目录一调试说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三空调调试目标参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四空调系统设备分布及测试内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3五试运行与调试程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3六调试人员组织⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4七调试准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5八空调系统电气设备及其主回路的检查与测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7九空调系统的清扫⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7十通风空调系统试运转：⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8十一空调冷冻（却）水系统试运转⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9十二无负荷联合试运转⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12十三风机及系统风量的测定与调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13十四空调设备性能测定与调整：⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16十五空调室正压的测定与调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16十六自动调节及检测联合动作的测试及调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16十七空调室内气流组织的测定与调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17十八系统综合效果测定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17十九噪音测定：⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17二十系统故障排除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18二十一调试中常遇问题的解决方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19二十二不合格产品的质量处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21二十三成品保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21二十四文明安全注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22二十五调试资料整理和分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯222一、调试说明1、本调试方案XXXXXXXXXXXXXXXXX：报告厅、配套用房一、配套用房二中央空调系统调试工作。2、本调试方案根据本项目的通风空调系统结构、施工进度和现场条件而制定。3、本调试方案依据文件：合同文件、深化设计图纸、业主现场修改指令、国家施工及验收规范等。4、本调试方案根据现场情况在实际调试过程中会有所修正。5、本调试方案所用的仪表均为检验合格的仪表，均在有限期内使用。6、调试中，有关的配合电工为持证电工，并按规程进行所有操作。二、工程概况XXXXXXXXXXXXXXXXX：报告厅、配套用房一、配套用房二部位共计约19124.90m2,其中报告厅分为地下一层至地上三层，配套用房一分为地上二层，配套用房二分为地上三层该建筑物冬夏两季均采用集中空调。本次调试包括该建筑物的集中空调系统，通风空调系统。本工程夏季提供7℃～12℃的空调冷水，冬季提供50～60℃的空调热水。空调冷负荷为1063KW、热负荷为1122.64KW，本工程选用2台约克螺杆机组（1用1备）设置在报告厅地下一层。空调末端设备采用三管制同程系统，冬夏共用，手动切换。冷冻（却）水循环泵位于报告厅地下一层制冷机房内。冷冻水泵流量112m3/h,扬程32m,三台两用一备；冷却水泵流量143m3/h,扬程10m,三台两用一备。空调热水泵流量143m3/h,扬程10m。系统采用气压罐膨胀，补水，定压，定压点设在冷热水的回水总管上。（一）空调冷冻（却）水系统制冷机房设报告厅地下一层，制冷机房安装2台冷水机组，1用1备，冷冻、冷却水泵各三台，二用一备；三台冷却塔设置于院内东北角（含一期2台）。冷却塔设置在院内东北角共计有3组。（二）空调风系统1、报告厅、配套用房一、配套用房二均采用室内末端新风机组送风系统；其它一至三层楼层采用风机盘管末端设备。（三）送排风系统31、报告厅、配套用房一、配套用房二部位的排风由设于相应位置的排风机排出。三、空调系统设备分布及测试内容（见下表）分布位置设备名称...
