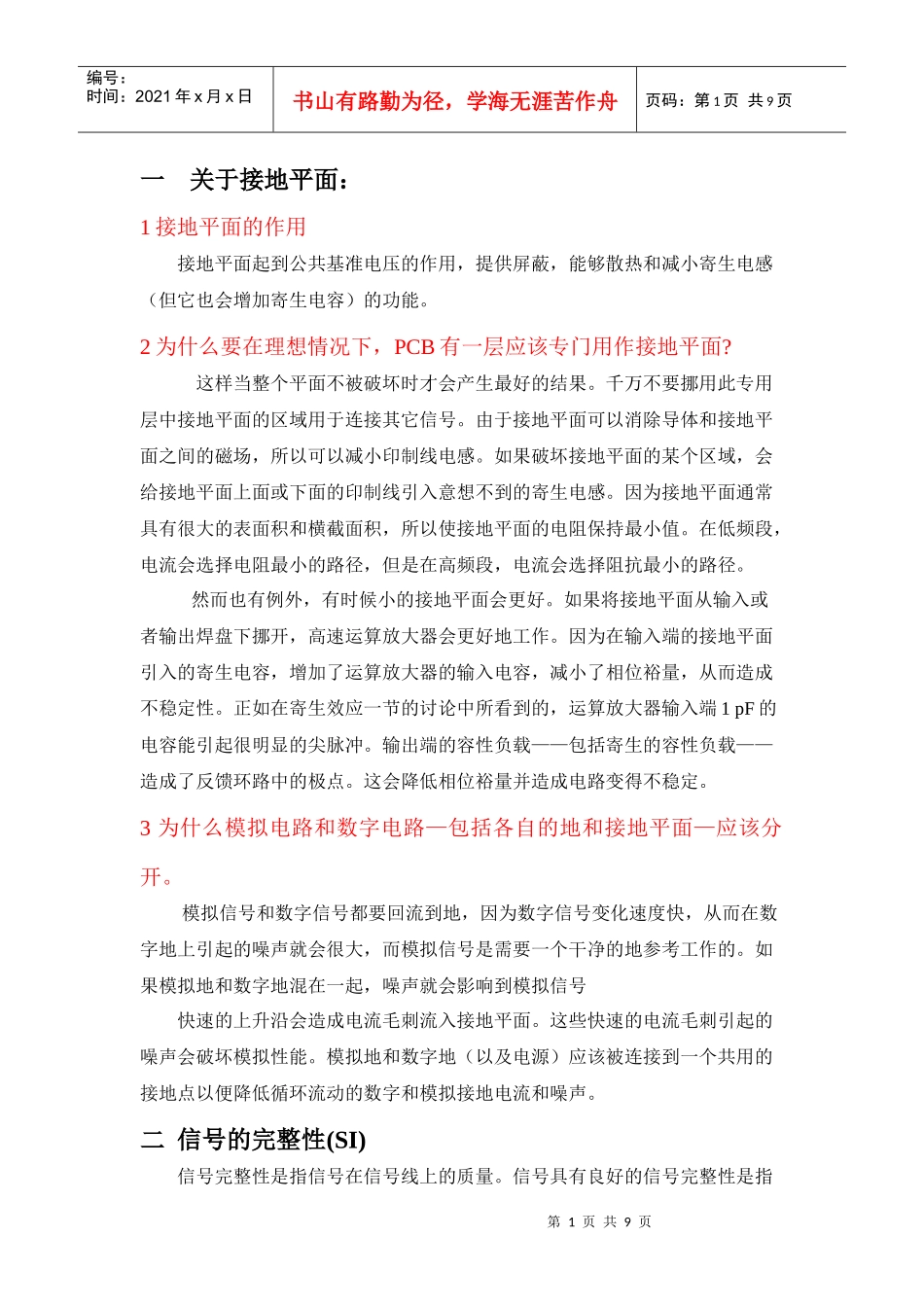

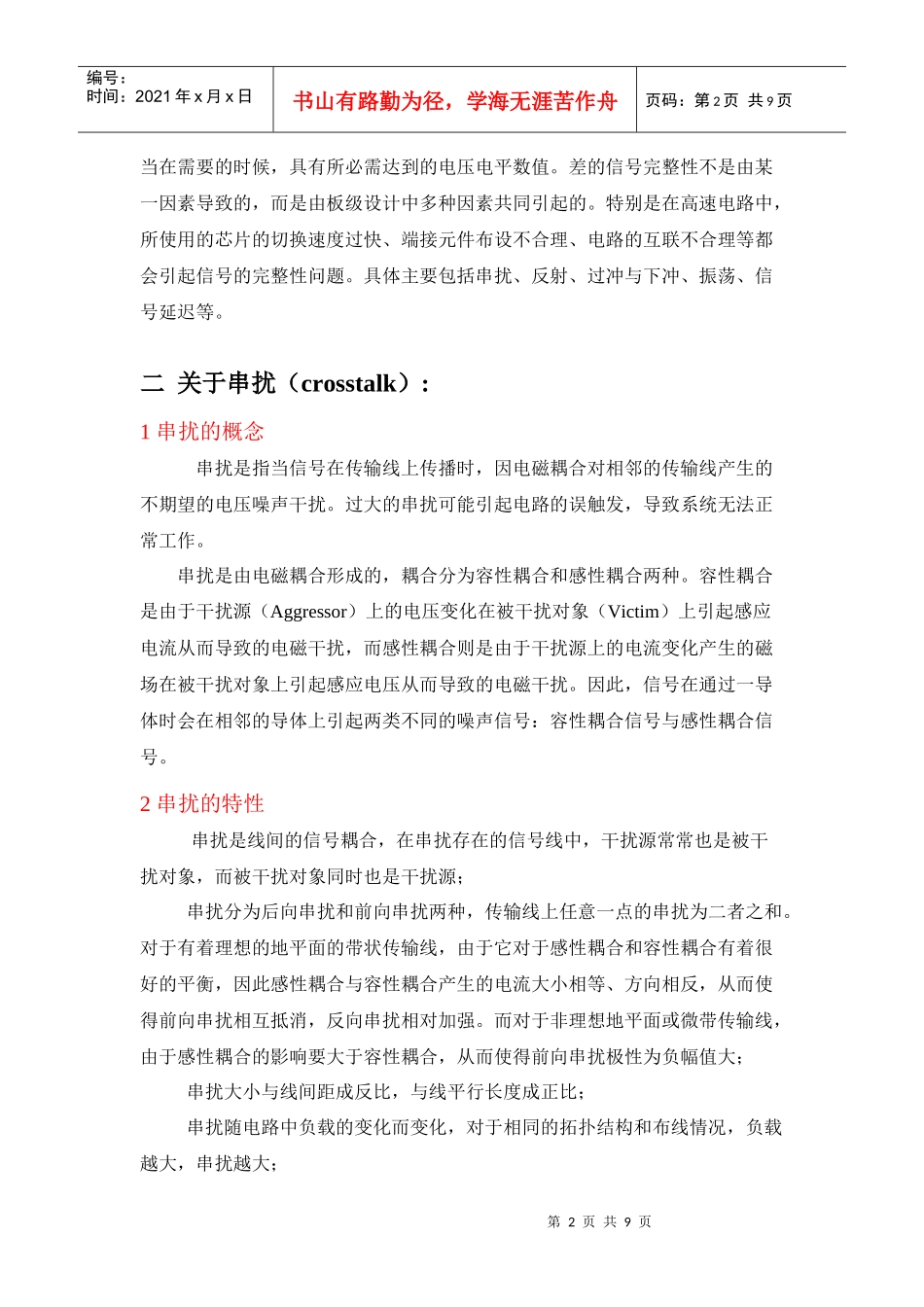

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一关于接地平面：1接地平面的作用接地平面起到公共基准电压的作用，提供屏蔽，能够散热和减小寄生电感（但它也会增加寄生电容）的功能。2为什么要在理想情况下，PCB有一层应该专门用作接地平面?这样当整个平面不被破坏时才会产生最好的结果。千万不要挪用此专用层中接地平面的区域用于连接其它信号。由于接地平面可以消除导体和接地平面之间的磁场，所以可以减小印制线电感。如果破坏接地平面的某个区域，会给接地平面上面或下面的印制线引入意想不到的寄生电感。因为接地平面通常具有很大的表面积和横截面积，所以使接地平面的电阻保持最小值。在低频段，电流会选择电阻最小的路径，但是在高频段，电流会选择阻抗最小的路径。然而也有例外，有时候小的接地平面会更好。如果将接地平面从输入或者输出焊盘下挪开，高速运算放大器会更好地工作。因为在输入端的接地平面引入的寄生电容，增加了运算放大器的输入电容，减小了相位裕量，从而造成不稳定性。正如在寄生效应一节的讨论中所看到的，运算放大器输入端1pF的电容能引起很明显的尖脉冲。输出端的容性负载——包括寄生的容性负载——造成了反馈环路中的极点。这会降低相位裕量并造成电路变得不稳定。3为什么模拟电路和数字电路—包括各自的地和接地平面—应该分开。模拟信号和数字信号都要回流到地，因为数字信号变化速度快，从而在数字地上引起的噪声就会很大，而模拟信号是需要一个干净的地参考工作的。如果模拟地和数字地混在一起，噪声就会影响到模拟信号快速的上升沿会造成电流毛刺流入接地平面。这些快速的电流毛刺引起的噪声会破坏模拟性能。模拟地和数字地（以及电源）应该被连接到一个共用的接地点以便降低循环流动的数字和模拟接地电流和噪声。二信号的完整性(SI)信号完整性是指信号在信号线上的质量。信号具有良好的信号完整性是指第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页当在需要的时候，具有所必需达到的电压电平数值。差的信号完整性不是由某一因素导致的，而是由板级设计中多种因素共同引起的。特别是在高速电路中，所使用的芯片的切换速度过快、端接元件布设不合理、电路的互联不合理等都会引起信号的完整性问题。具体主要包括串扰、反射、过冲与下冲、振荡、信号延迟等。二关于串扰（crosstalk）:1串扰的概念串扰是指当信号在传输线上传播时，因电磁耦合对相邻的传输线产生的不期望的电压噪声干扰。过大的串扰可能引起电路的误触发，导致系统无法正常工作。串扰是由电磁耦合形成的，耦合分为容性耦合和感性耦合两种。容性耦合是由于干扰源（Aggressor）上的电压变化在被干扰对象（Victim）上引起感应电流从而导致的电磁干扰，而感性耦合则是由于干扰源上的电流变化产生的磁场在被干扰对象上引起感应电压从而导致的电磁干扰。因此，信号在通过一导体时会在相邻的导体上引起两类不同的噪声信号：容性耦合信号与感性耦合信号。2串扰的特性串扰是线间的信号耦合，在串扰存在的信号线中，干扰源常常也是被干扰对象，而被干扰对象同时也是干扰源；串扰分为后向串扰和前向串扰两种，传输线上任意一点的串扰为二者之和。对于有着理想的地平面的带状传输线，由于它对于感性耦合和容性耦合有着很好的平衡，因此感性耦合与容性耦合产生的电流大小相等、方向相反，从而使得前向串扰相互抵消，反向串扰相对加强。而对于非理想地平面或微带传输线，由于感性耦合的影响要大于容性耦合，从而使得前向串扰极性为负幅值大；串扰大小与线间距成反比，与线平行长度成正比；串扰随电路中负载的变化而变化，对于相同的拓扑结构和布线情况，负载越大，串扰越大；第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页串扰与信号频率成正比，在数字电路中，信号的边沿变化（上升沿和下降沿）对串扰的影响最大，边沿变化越快，串扰越大；反向串扰在低阻抗驱动源处会向远端反射；对于多条平行线的情况，其中某一线上的串扰为其它各条线各自对其串扰的综合...
