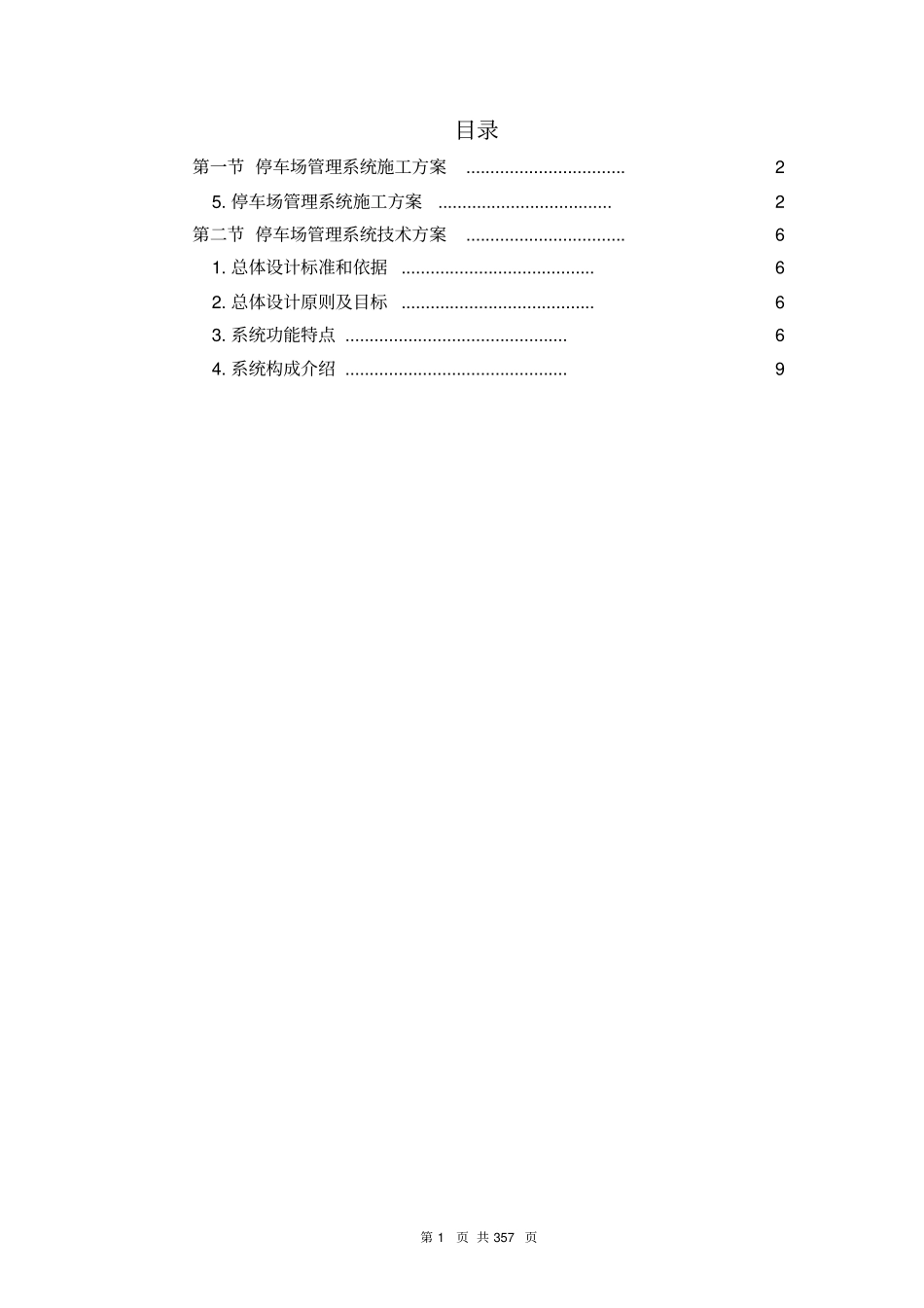

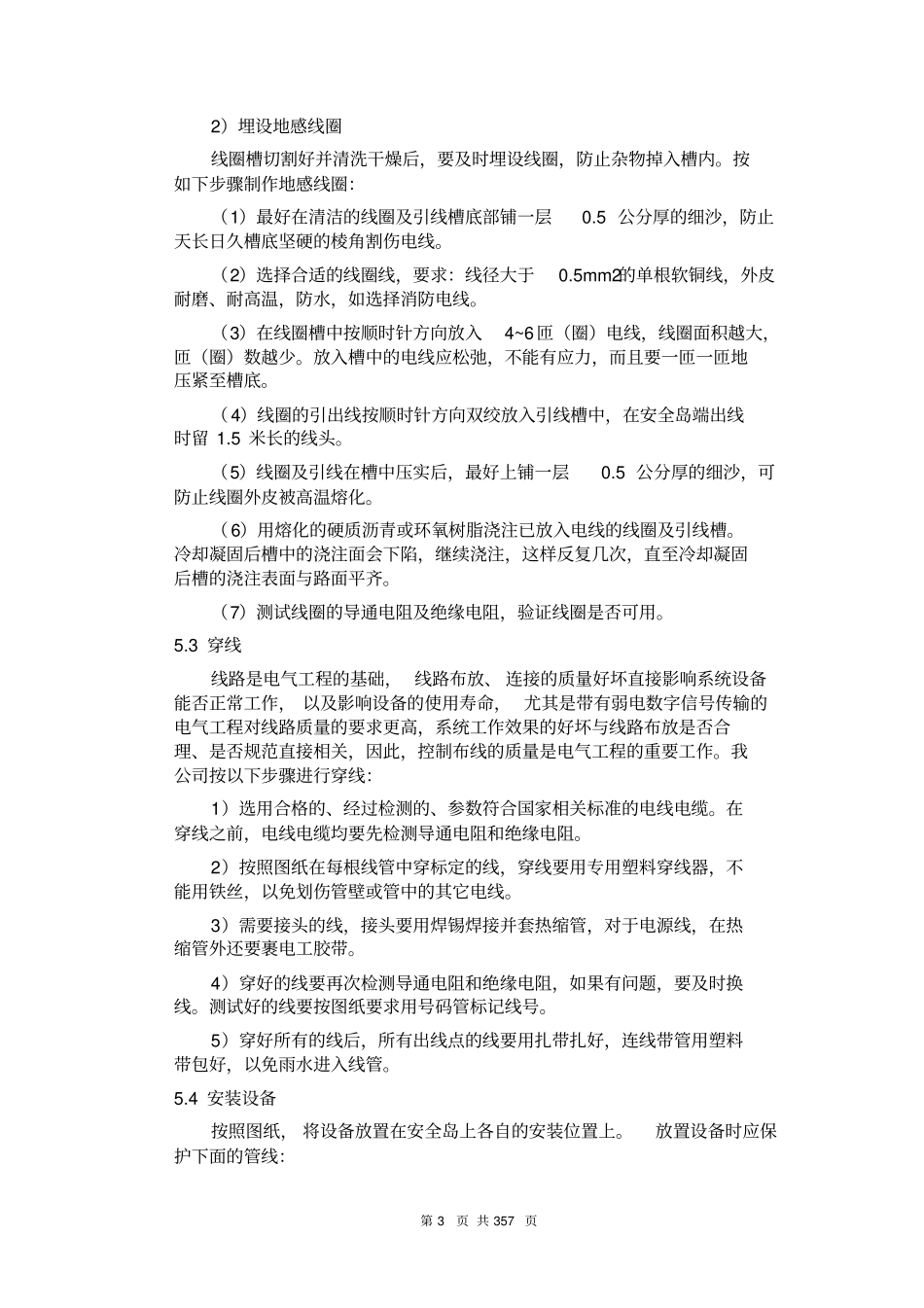

第1页共357页目录第一节停车场管理系统施工方案.................................25.停车场管理系统施工方案....................................2第二节停车场管理系统技术方案.................................61.总体设计标准和依据........................................62.总体设计原则及目标........................................63.系统功能特点..............................................64.系统构成介绍..............................................9第2页共357页第一节停车场管理系统施工方案5.停车场管理系统施工方案5.1施工准备1）人员项目工程师1名：负责工程调配、进度及技术指导。专业施工人员2名：负责工程具体工作。安全与质量监督员1名：负责工程质量控制及安全文明施工。2）工具路面切割机1台：在混凝土路面上切割地感线圈槽。布线布管工具1套。专业接线调试工具1套：主要包括压线钳、万用表、电阻计、电脑等。3）施工现场环境AC220V2000W临时电源（100米范围内）。自来水源（200米范围内）。良好的通风条件。无杂物堆放的施工表面。5.2切割并制作地感线圈车辆检测器的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。制作地感线圈前要考虑以下几点：（1）周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。（2）周围1米范围内不能有超过220V的供电线路。（3）制作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。1）切割地感线圈槽按照图纸在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽，要求：停车场中地感线圈大小一般为1.8米宽、1.2米长左右，转角处切割10公分X10公分的倒角，防止坚硬的混凝土直角割伤线圈。槽的深度为4公分，线圈槽宽度为0.5公分，线圈引线槽的宽度为1公分，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。切割完毕的槽内不能有杂物，尤其不能有硬物，要先用水冲洗干净，然后烘干。地感线圈的引线槽要切割至安全岛的范围内，避免引线裸露在路面。第3页共357页2）埋设地感线圈线圈槽切割好并清洗干燥后，要及时埋设线圈，防止杂物掉入槽内。按如下步骤制作地感线圈：（1）最好在清洁的线圈及引线槽底部铺一层0.5公分厚的细沙，防止天长日久槽底坚硬的棱角割伤电线。（2）选择合适的线圈线，要求：线径大于0.5mm2的单根软铜线，外皮耐磨、耐高温，防水，如选择消防电线。（3）在线圈槽中按顺时针方向放入4~6匝（圈）电线，线圈面积越大，匝（圈）数越少。放入槽中的电线应松弛，不能有应力，而且要一匝一匝地压紧至槽底。（4）线圈的引出线按顺时针方向双绞放入引线槽中，在安全岛端出线时留1.5米长的线头。（5）线圈及引线在槽中压实后，最好上铺一层0.5公分厚的细沙，可防止线圈外皮被高温熔化。（6）用熔化的硬质沥青或环氧树脂浇注已放入电线的线圈及引线槽。冷却凝固后槽中的浇注面会下陷，继续浇注，这样反复几次，直至冷却凝固后槽的浇注表面与路面平齐。（7）测试线圈的导通电阻及绝缘电阻，验证线圈是否可用。5.3穿线线路是电气工程的基础，线路布放、连接的质量好坏直接影响系统设备能否正常工作，以及影响设备的使用寿命，尤其是带有弱电数字信号传输的电气工程对线路质量的要求更高，系统工作效果的好坏与线路布放是否合理、是否规范直接相关，因此，控制布线的质量是电气工程的重要工作。我公司按以下步骤进行穿线：1）选用合格的、经过检测的、参数符合国家相关标准的电线电缆。在穿线之前，电线电缆均要先检测导通电阻和绝缘电阻。2）按照图纸在每根线管中穿标定的线，穿线要用专用塑料穿线器，不能用铁丝，以免划伤管壁或管中的其它电线。3）需要接头的线，接头要用焊锡焊接并套热缩管，对于电源线，在热缩管外还要裹电工胶带。4）穿好的线要再次检测导通电阻和绝缘电阻，如果有问题，要及时换线。测试好的线要按图纸要求用号码管标记线号。5）穿好所有的线后，所有出线点的线要用扎带扎好，连线带管用塑料带包好，以免雨水进入线管。5.4安装设...
