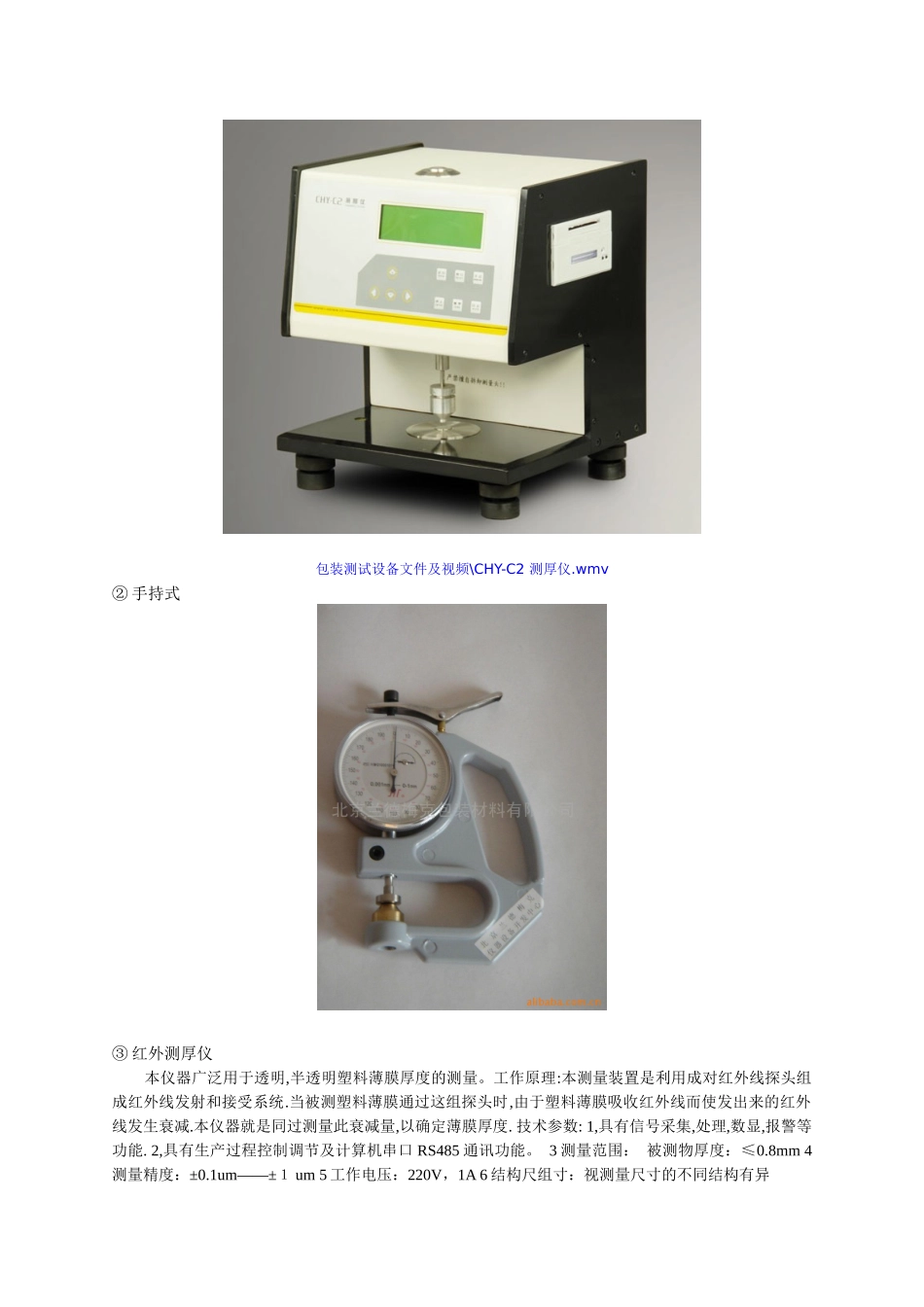

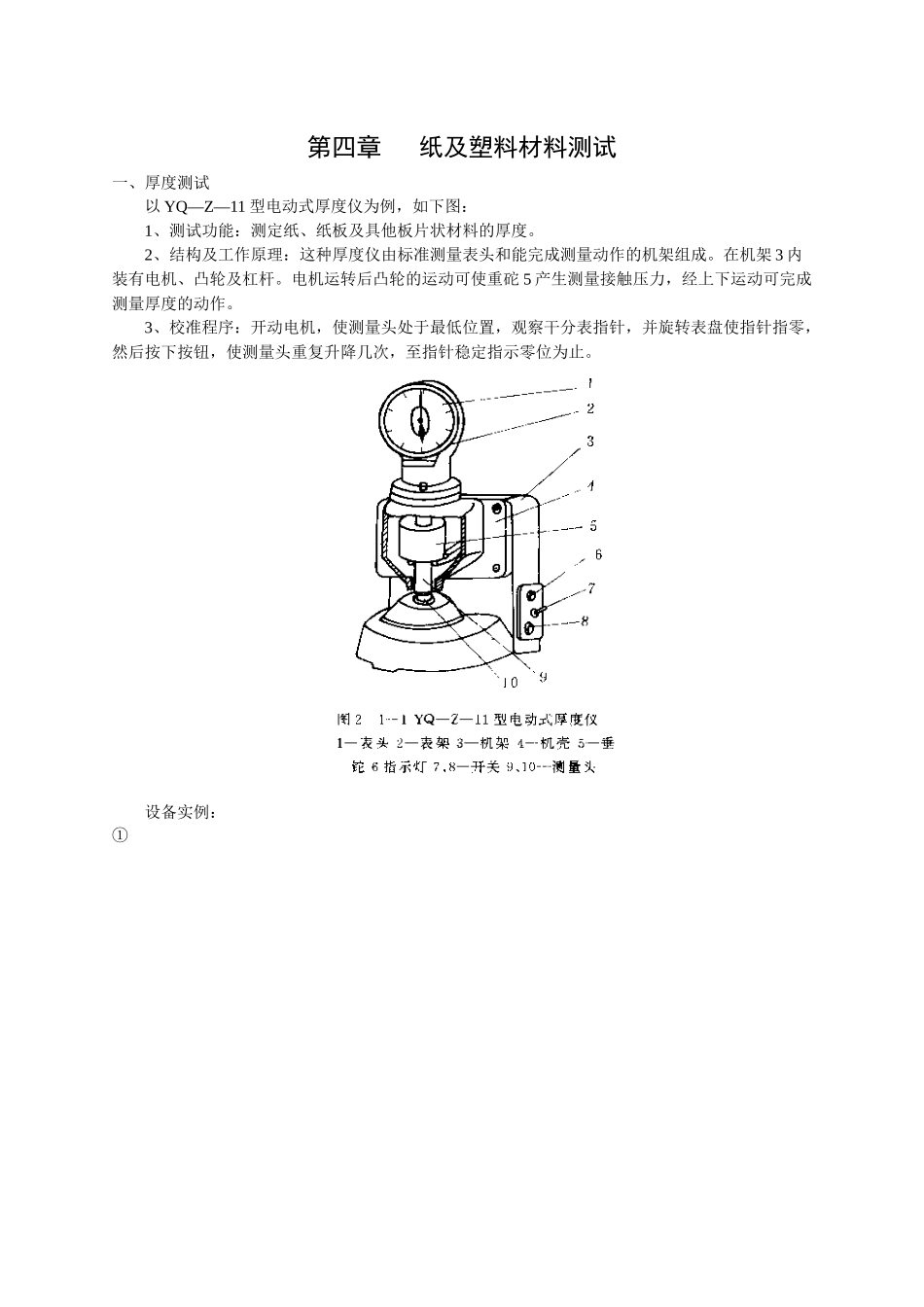

第四章纸及塑料材料测试一、厚度测试以YQ—Z—11型电动式厚度仪为例，如下图：1、测试功能：测定纸、纸板及具他板片状材料的厚度。2、结构及工作原理：这种厚度仪由标准测量表头和能完成测量动作的机架组成。在机架3内装有电机、凸轮及杠杆。电机运转后凸轮的运动可使重砣5产生测量接触压力，经上下运动可完成测量厚度的动作。3、校准程序：开动电机，使测量头处于最低位置，观察干分表指针，并旋转表盘使指针指零，然后按下按钮，使测量头重复升降几次，至指针稳定指示零位为止。设备实例：①包装测试设备文件及视频\CHY-C2测厚仪.wmv②手持式③红外测厚仪本仪器广泛用于透明,半透明塑料薄膜厚度的测量。工作原理:本测量装置是利用成对红外线探头组成红外线发射和接受系统.当被测塑料薄膜通过这组探头时,由于塑料薄膜吸收红外线而使发出来的红外线发生衰减.本仪器就是同过测量此衰减量,以确定薄膜厚度.技术参数:1,具有信号采集,处理,数显,报警等功能.2,具有生产过程控制调节及计算机串口RS485通讯功能。3测量范围：被测物厚度：≤0.8mm4测量精度：±0.1um――±１um5工作电压：220V，1A6结构尺组寸：视测量尺寸的不同结构有异二、粗超度/平滑度测试1、Bekk平滑度仪为例，如下图：①工作原理：采用空气泄漏法，测定在特定的真空度及压力条件下，一定量的空气通过一定面积试样和玻璃间所需的时间(s)。试样愈平滑，空气通过就愈慢，测定所需时间就越长。②操作过程：二通阀指着“P”时两只空气圆筒8、7都与真空泵相连接；指着“Po”时，只有小圆筒7连接真空泵，抽出圆筒中的空气，玻璃管中的水银柱随即上升，高度由刻度标尺11指示。测试时大使水银柱升高到规定的高度，然后旋转三通阀到“M”，外界空气通过试样与玻璃砧接触面之间的空隙而进入小圆筒中或同时进入两个圆筒中，水银柱随之下降，试样愈光滑，它与玻璃砧表面的接触就愈紧密，空气进入圆筒愈慢，水银柱下降得愈慢，下落时间就愈长，则表示平滑度越大。反之则平滑度就愈小。目前市场上的平滑度测定仪有：①别克平滑度测定仪是依据BEKK法设计生产的新型有数显功能的平滑度仪，内设采用压力传感器的控制系统来取代传统的有很多缺点的水银柱系统。参数：测量范围0-12,000秒尺寸：80cm×56cm×61cm电源：220V/50Hz/单相/2A重量：51kgBST②平滑度测定仪2、针描粗糙度仪①主要测试功能：本仪器用于测定印刷表面凹凸形状的程度，表面微细情况和真直度的形状精度。②测试原理：触针接触印刷纸试样表面，并在其上扫过一定的距离。根据印刷表面的凹凸不平给出相应的曲线，并由放大装置放大表示出来，曲线的形状反映纸面凹凸不平的程度。并与已有的标准面相比较，曲线越平缓，则平滑度越高，反之则粗糙度越高。图标准面的记录图形设备实例：①丘永达表面粗糙度仪：一种高精度触针式表面粗糙度测量仪器，该仪器可对平面，斜面，外圆柱面，内孔表面，深槽表面，圆弧面和球面等各种零件表面的粗糙度进行测试，并实现表面粗糙度的多种参数测量。②日本三丰SJ-301粗糙度仪：三、白度测试测试设备：白度仪1、测试功能：测定纸、纸板、布、粉末、化学纤维、涂料、洗涤剂等平整制品及陶瓷、搪瓷、面粉、淀粉等物品的白度及材料中荧光增白剂显示的荧光白度。2、工作原理：如图所示，用钨丝灯作光源，光束以45°投射在试样上，而在法线方向由硒光电池接收试样漫反射的光通量、试样越白，光电池接收的光通量就越大，输出的光电流也就越大。试样的白度与光电池输出的光电流成直接关系。图白度仪光路图1----光源2、4----滤光片3----光电池5----试样YQ-Z-48B白度测定仪：本仪器符合GB3978-83：标准照明体和照明观测条件。模拟D65照明体照明。采用d/o照明观测几何条件（ISO2469），漫射球直径φ150mm，测试孔直径有φ30mm和φ19mm两种，设有光吸收器，消除了试样镜面反射光的影响。R457白度光学系统的光谱功率分布的峰值波长457nm，半高宽44nm；RY光学系统符合GB3979-83：物体色测量方法。四、光泽度测试（参照附件1GB8807－88）测试设备：光泽度仪原理：如图所示、Sl和S2分别为透镜L1和L2的光栏，白炽灯灯丝位于透镜L1的焦点上，受光器位于L2...
