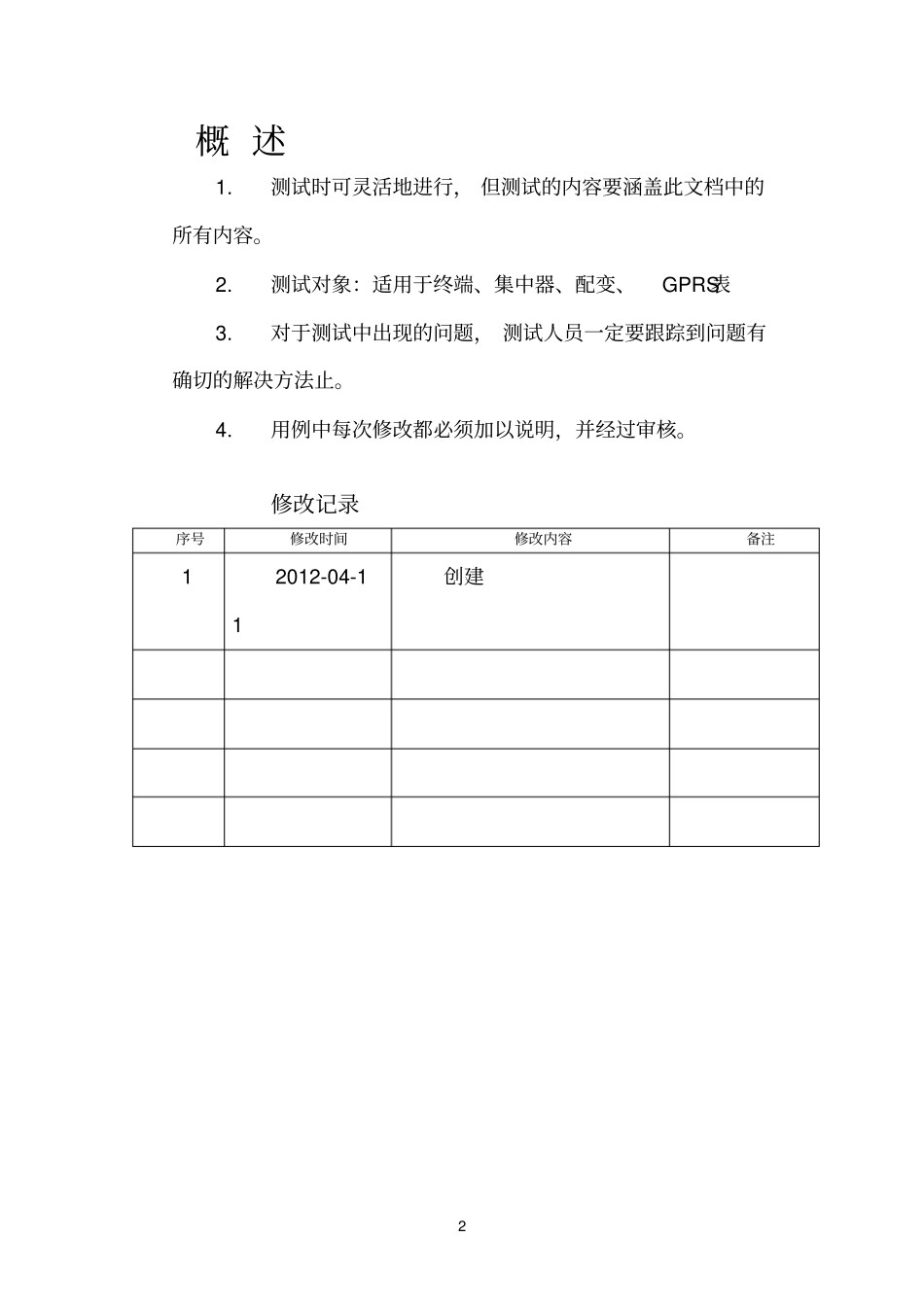

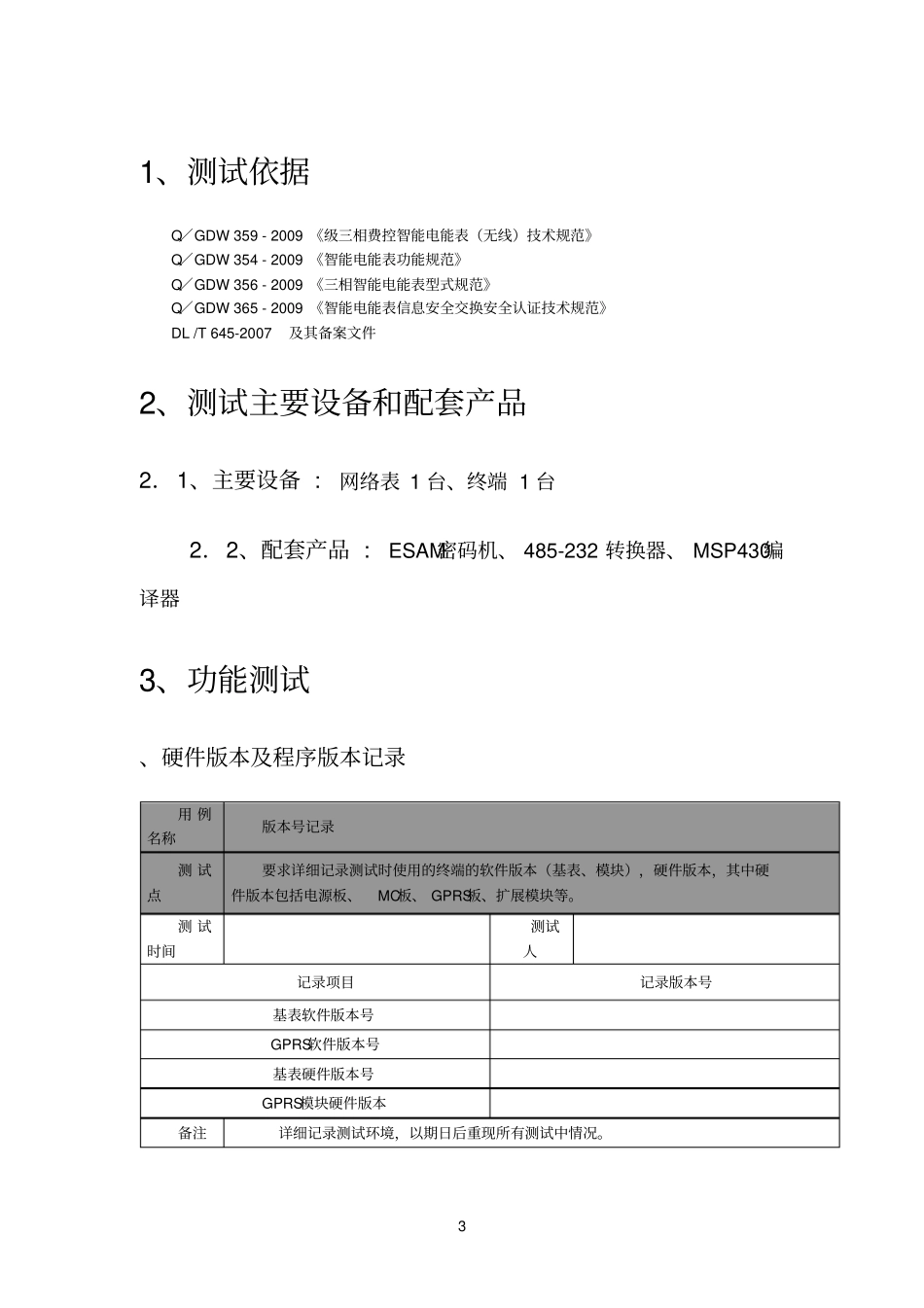

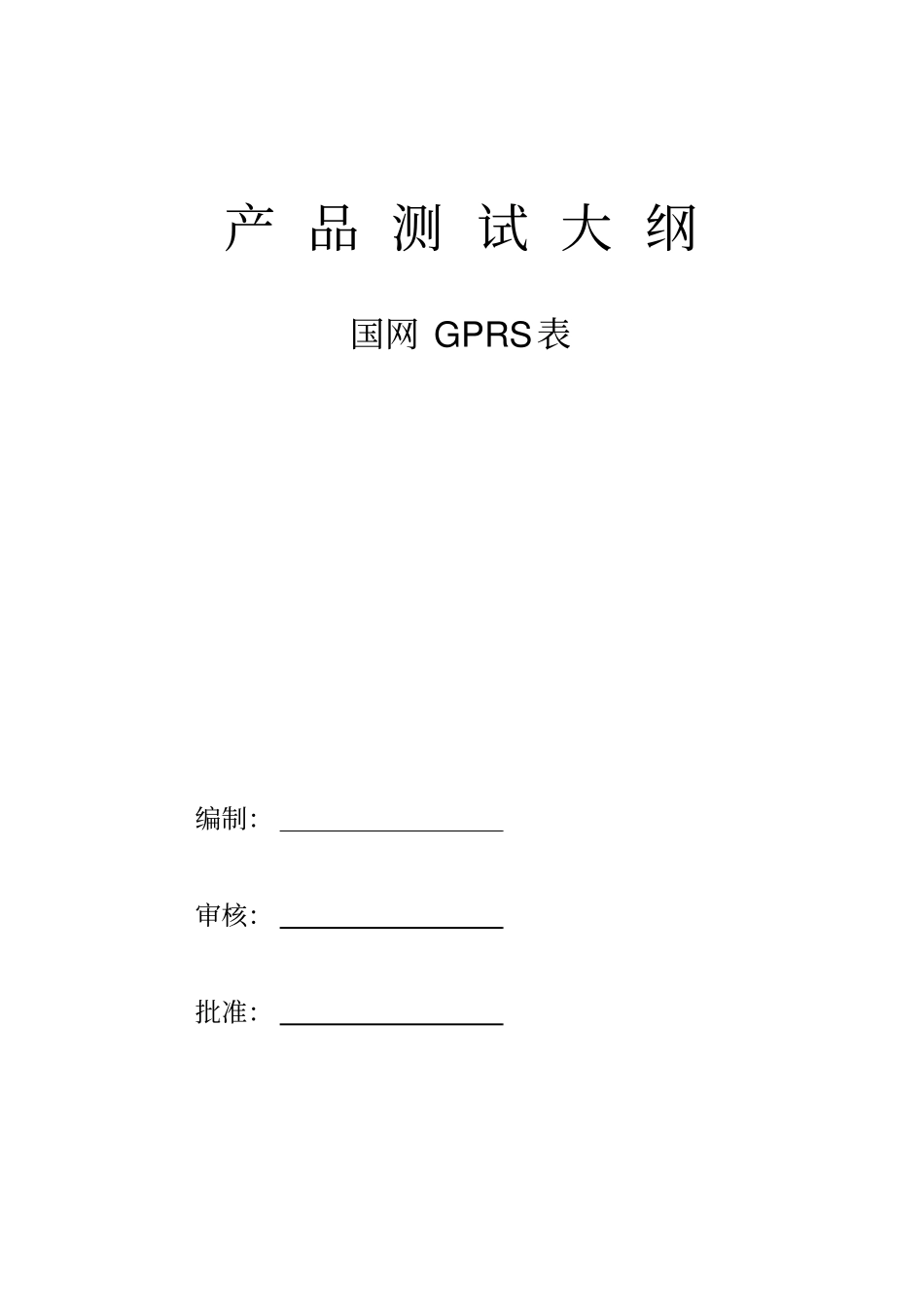

产品测试大纲国网GPRS表编制：审核：批准：2概述1.测试时可灵活地进行，但测试的内容要涵盖此文档中的所有内容。2.测试对象：适用于终端、集中器、配变、GPRS表3.对于测试中出现的问题，测试人员一定要跟踪到问题有确切的解决方法止。4.用例中每次修改都必须加以说明，并经过审核。修改记录序号修改时间修改内容备注12012-04-11创建31、测试依据Q／GDW359-2009《级三相费控智能电能表（无线）技术规范》Q／GDW354-2009《智能电能表功能规范》Q／GDW356-2009《三相智能电能表型式规范》Q／GDW365-2009《智能电能表信息安全交换安全认证技术规范》DL/T645-2007及其备案文件2、测试主要设备和配套产品2．1、主要设备:网络表1台、终端1台2．2、配套产品:ESAM密码机、485-232转换器、MSP430编译器3、功能测试、硬件版本及程序版本记录用例名称版本号记录测试点要求详细记录测试时使用的终端的软件版本（基表、模块），硬件版本，其中硬件版本包括电源板、MC板、GPRS板、扩展模块等。测试时间测试人记录项目记录版本号基表软件版本号GPRS软件版本号基表硬件版本号GPRS模块硬件版本备注详细记录测试环境，以期日后重现所有测试中情况。4、电能计量、电能计量准确性用例名称电能示值记录测试点具有正向有功、反向有功电能、四象限无功电能计量功能测试方法1）设置F11终端脉冲配置参数，配置2路脉冲，分别采集有功、无功脉冲；2）电能表和终端电量清零；3）通过终端采集电能表输出的脉冲数；4）分别输出正向有功、反向有功、正向无功、反向无功；5）各项脉冲分别输出5min;6）比较终端和电能表电量来判定计量准确性，实际应是终端和电能表各电能量一致。7）根据组合方式特征字来设置组合有功、组合无功1、组合无功2；8）设置特征字时表须在编程状态下进行；9）组合有功：正向有功+反向有功，组合无功1：Ⅰ+Ⅳ，组合无功2：Ⅲ+Ⅱ；10）电能计量是单向计量，以总功率的正负方向来确定电能计量方向。测试项目测试角度实际输出5303终端正向有功φUa=0，φIa=0φUb=240,φIb=240φUc=120,φIc=120反向有功一象限无功二象限无功三象限无功四象限无功正向有功φUa=0，φIa=180φUb=240,φIb=60φUc=120,φIc=300反向有功一象限无功二象限5无功三象限无功四象限无功正向有功φUa=0，φIa=210φUb=240,φIb=90φUc=120,φIc=330反向有功一象限无功二象限无功三象限无功四象限无功正向有功φUa=0，φIa=240φUb=240,φIb=120φUc=120,φIc=360反向有功一象限无功二象限无功三象限无功四象限无功正向有功φUa=0，φIa=120φUb=240,φIb=360φUc=120,φIc=240反向有功一象限无功二象限无功三象限无功四象限无功正向有功φUa=0，φIa=60φUb=240,φ6反向有功Ib=300φUc=120,φIc=180一象限无功二象限无功三象限无功四象限无功组合有功φUa=0，φIa=180φUb=240,φIb=240φUc=120,φIc=120组合无功1φUa=0，φIa=60φUb=240,φIb=300φUc=120,φIc=180组合无功2φUa=0，φIa=120φUb=240,φIb=360φUc=120,φIc=240结论：备注：、分时计量准确性用例名称分时计量准确性测试点具有分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；不应采用各费率（或各时段）电能量算术加的方式计算总电能测试方法1）表计费率数（04000205）设置为4个，年时区（04000201）设置为1个，日时段表数设置（04000202）为1个，日时段数（04000203）设置为14个，费率数与日时段数对应起来；2）从理论上计算可知，总电能量=各分费率（时段）电能量之和，但实际中由于各费率（时段）进行转换，造成总不等于各分之和；3）日时段间隔可设置为15min，让电能表不断的进行费率（时段）间的切换，观察各分费率电能量是否等于总电能量之和；74）时段可以跨日进行设置。测试项目费率时段实际输出5303正向有功总第1套时区：开始时间（01月01日-12月31日）、对应的日时段表号（01）第1日时段表数：开始时间（00:00-23:59）、对应的费率号（1-4）正向有功尖正向有功峰正向有功平正向有功谷反向有功总第1套时区：开始时间（01月01日-12月31日）、对应的日时段表号（01）第1日时段表数：开始时间（00:00-23:59）...
