土工合成材料指导书VIP免费

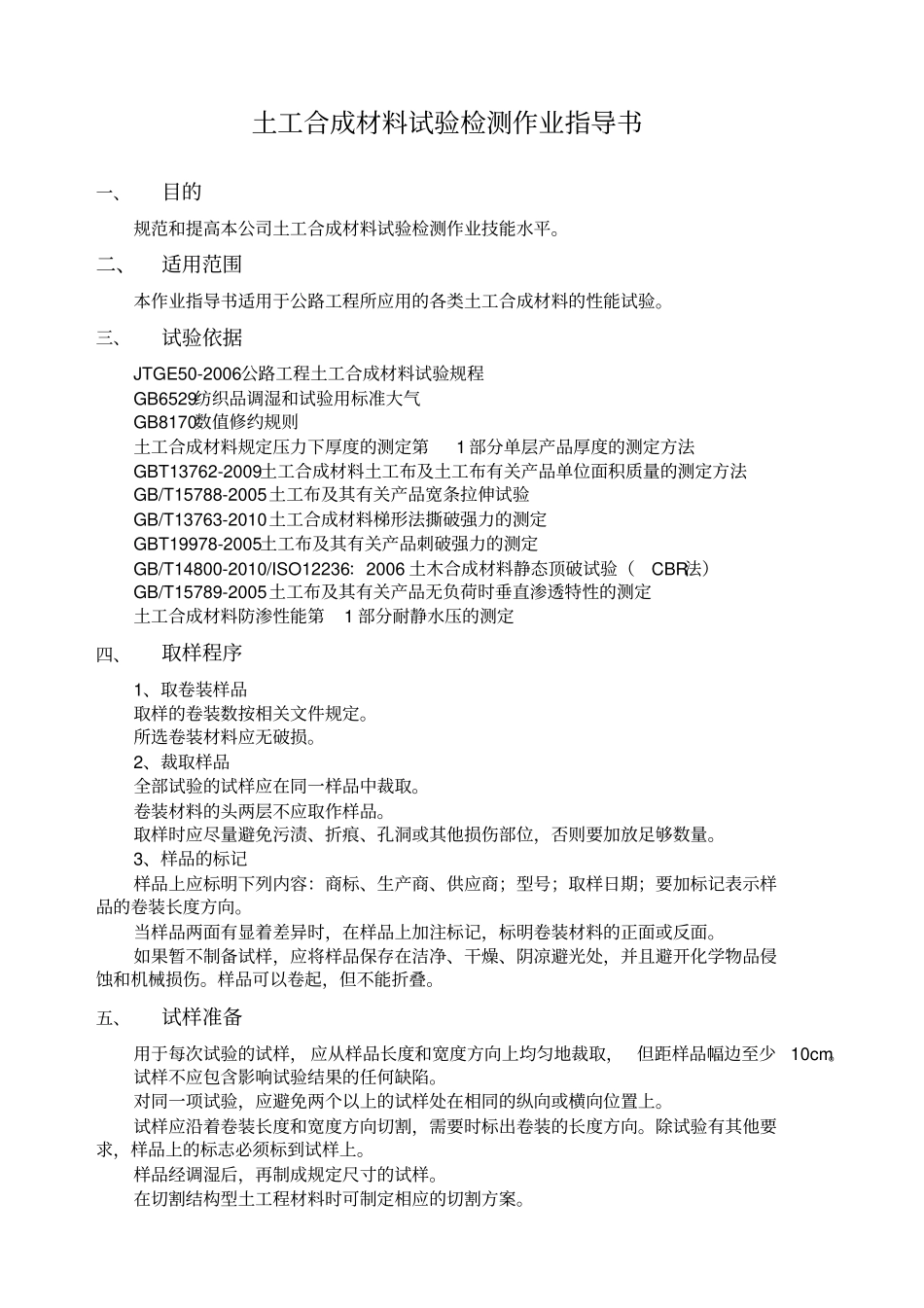

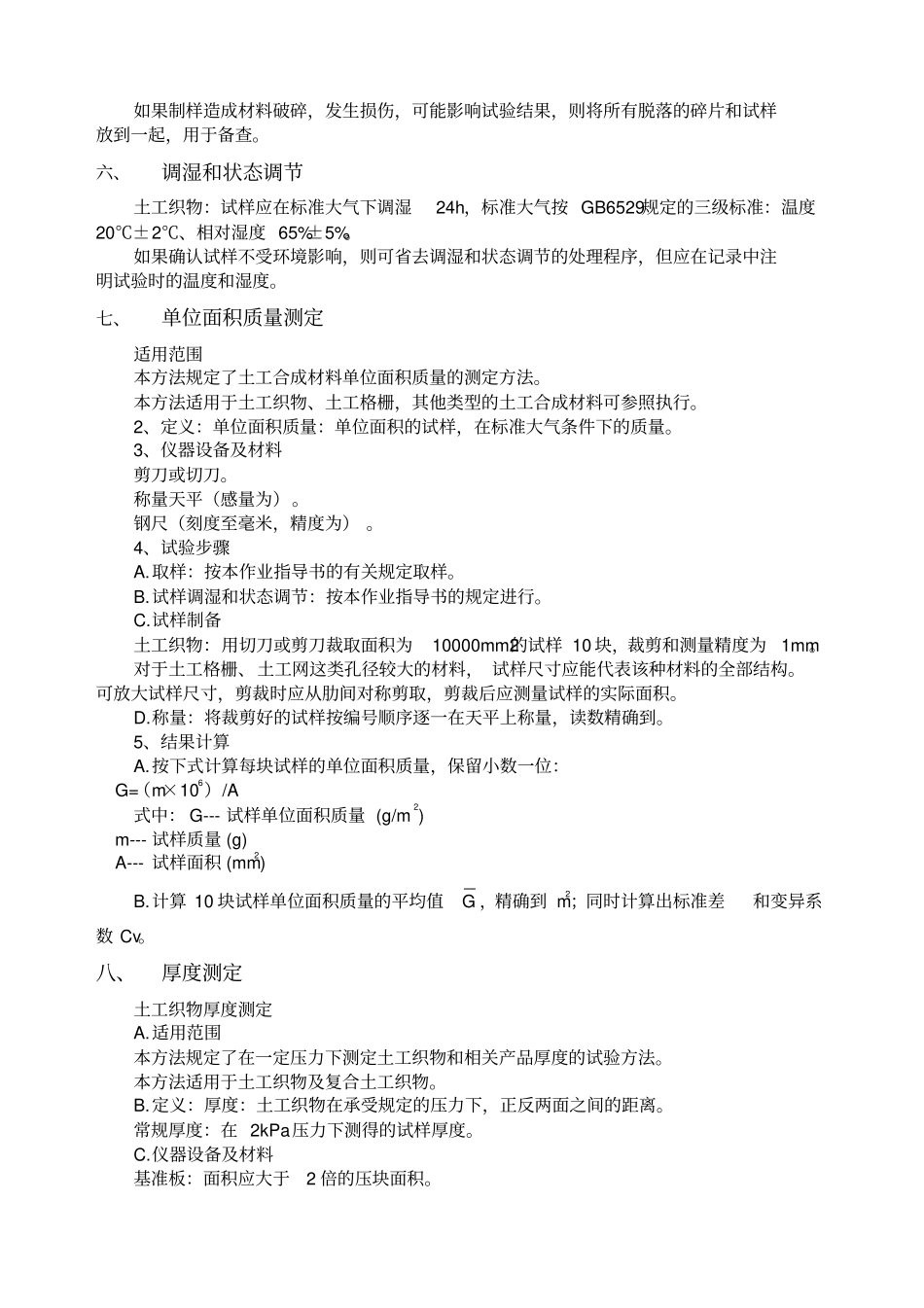

土工合成材料试验检测作业指导书一、目的规范和提高本公司土工合成材料试验检测作业技能水平。二、适用范围本作业指导书适用于公路工程所应用的各类土工合成材料的性能试验。三、试验依据JTGE50-2006公路工程土工合成材料试验规程GB6529纺织品调湿和试验用标准大气GB8170数值修约规则土工合成材料规定压力下厚度的测定第1部分单层产品厚度的测定方法GBT13762-2009土工合成材料土工布及土工布有关产品单位面积质量的测定方法GB/T15788-2005土工布及其有关产品宽条拉伸试验GB/T13763-2010土工合成材料梯形法撕破强力的测定GBT19978-2005土工布及其有关产品刺破强力的测定GB/T14800-2010/ISO12236：2006土木合成材料静态顶破试验（CBR法）GB/T15789-2005土工布及其有关产品无负荷时垂直渗透特性的测定土工合成材料防渗性能第1部分耐静水压的测定四、取样程序1、取卷装样品取样的卷装数按相关文件规定。所选卷装材料应无破损。2、裁取样品全部试验的试样应在同一样品中裁取。卷装材料的头两层不应取作样品。取样时应尽量避免污渍、折痕、孔洞或其他损伤部位，否则要加放足够数量。3、样品的标记样品上应标明下列内容：商标、生产商、供应商；型号；取样日期；要加标记表示样品的卷装长度方向。当样品两面有显着差异时，在样品上加注标记，标明卷装材料的正面或反面。如果暂不制备试样，应将样品保存在洁净、干燥、阴凉避光处，并且避开化学物品侵蚀和机械损伤。样品可以卷起，但不能折叠。五、试样准备用于每次试验的试样，应从样品长度和宽度方向上均匀地裁取，但距样品幅边至少10cm。试样不应包含影响试验结果的任何缺陷。对同一项试验，应避免两个以上的试样处在相同的纵向或横向位置上。试样应沿着卷装长度和宽度方向切割，需要时标出卷装的长度方向。除试验有其他要求，样品上的标志必须标到试样上。样品经调湿后，再制成规定尺寸的试样。在切割结构型土工程材料时可制定相应的切割方案。如果制样造成材料破碎，发生损伤，可能影响试验结果，则将所有脱落的碎片和试样放到一起，用于备查。六、调湿和状态调节土工织物：试样应在标准大气下调湿24h，标准大气按GB6529规定的三级标准：温度20℃±2℃、相对湿度65%±5%。如果确认试样不受环境影响，则可省去调湿和状态调节的处理程序，但应在记录中注明试验时的温度和湿度。七、单位面积质量测定适用范围本方法规定了土工合成材料单位面积质量的测定方法。本方法适用于土工织物、土工格栅，其他类型的土工合成材料可参照执行。2、定义：单位面积质量：单位面积的试样，在标准大气条件下的质量。3、仪器设备及材料剪刀或切刀。称量天平（感量为）。钢尺（刻度至毫米，精度为）。4、试验步骤A.取样：按本作业指导书的有关规定取样。B.试样调湿和状态调节：按本作业指导书的规定进行。C.试样制备土工织物：用切刀或剪刀裁取面积为10000mm2的试样10块，裁剪和测量精度为1mm。对于土工格栅、土工网这类孔径较大的材料，试样尺寸应能代表该种材料的全部结构。可放大试样尺寸，剪裁时应从肋间对称剪取，剪裁后应测量试样的实际面积。D.称量：将裁剪好的试样按编号顺序逐一在天平上称量，读数精确到。5、结果计算A.按下式计算每块试样的单位面积质量，保留小数一位：G=（m×106）/A式中：G---试样单位面积质量(g/m2)m---试样质量(g)A---试样面积(mm2)B.计算10块试样单位面积质量的平均值G，精确到m2；同时计算出标准差和变异系数Cv。八、厚度测定土工织物厚度测定A.适用范围本方法规定了在一定压力下测定土工织物和相关产品厚度的试验方法。本方法适用于土工织物及复合土工织物。B.定义：厚度：土工织物在承受规定的压力下，正反两面之间的距离。常规厚度：在2kPa压力下测得的试样厚度。C.仪器设备及材料基准板：面积应大于2倍的压块面积。压块：圆形，表面光滑，面积为25cm2,重为5N、50N、500N不等；其中常规厚度的压块为5N，对试样施加2kPa±的压力。百分表：最小分度值。秒表：最小分度值。D.试验步骤a.取样：按本作业指导书的有关规定取样。b.试样调湿和状态调节：按本作业指导书的规定进行。c.试样制备：裁取有代表性的试样10块，试样尺...
