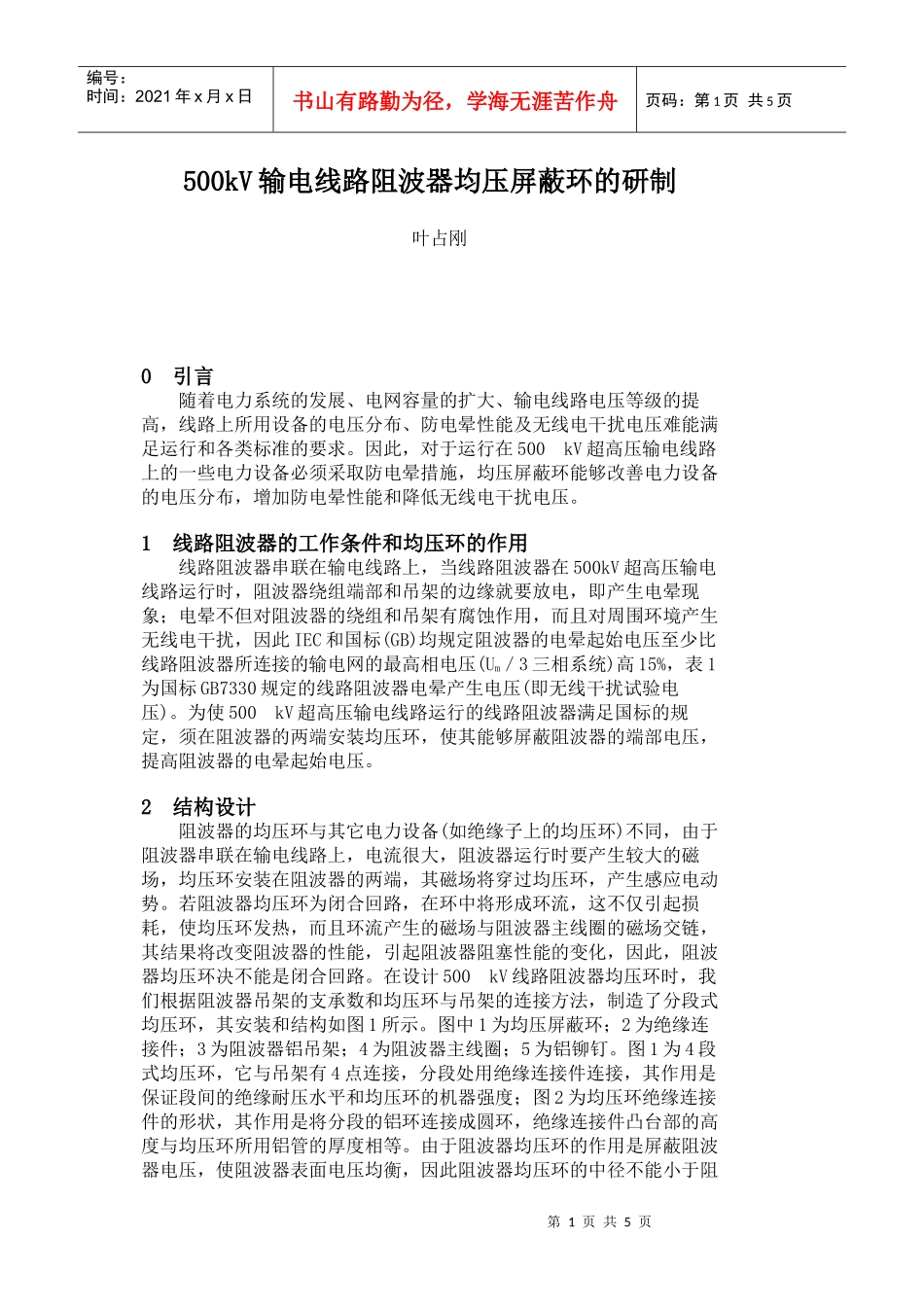

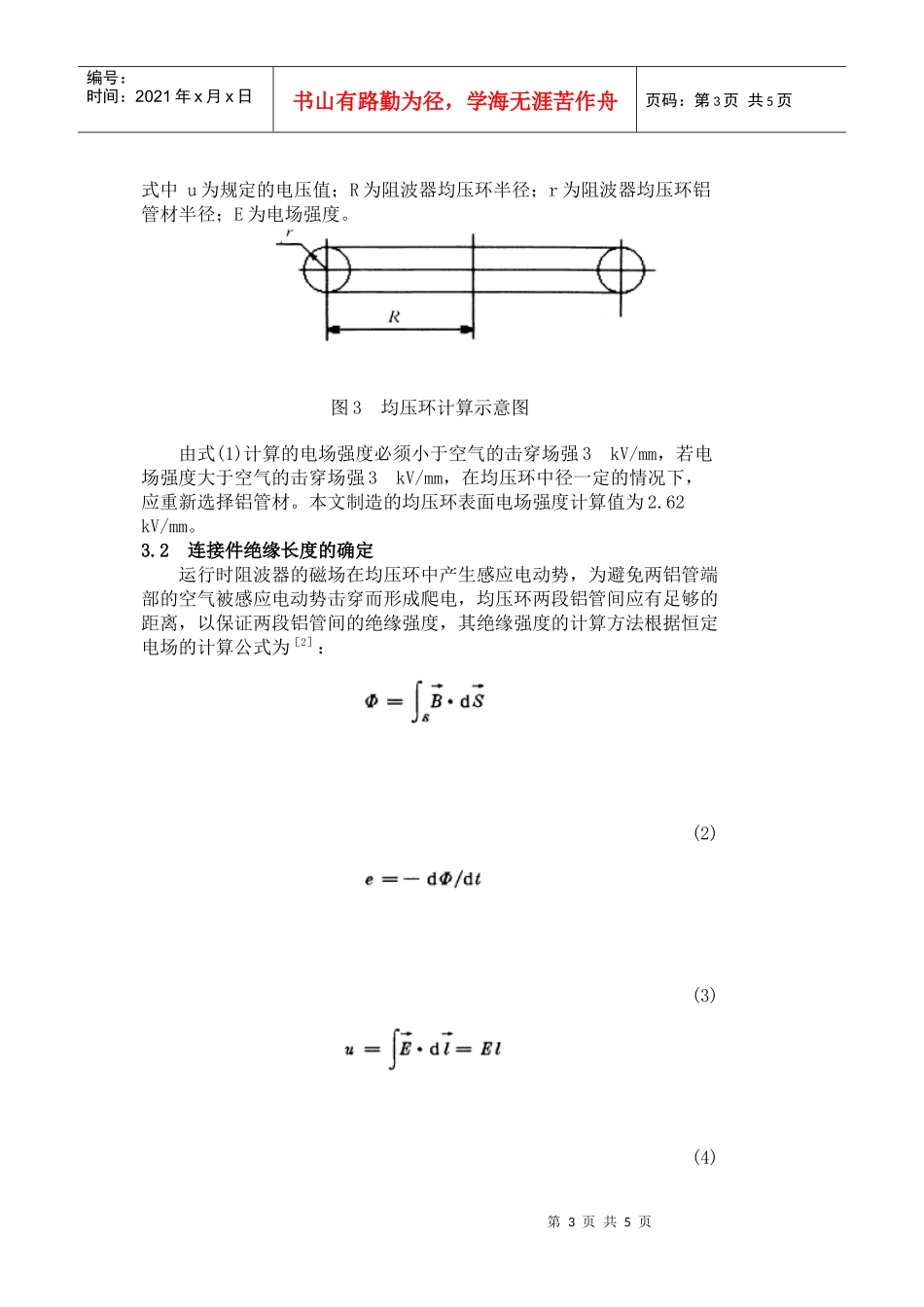

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页500kV输电线路阻波器均压屏蔽环的研制叶占刚0引言随着电力系统的发展、电网容量的扩大、输电线路电压等级的提高，线路上所用设备的电压分布、防电晕性能及无线电干扰电压难能满足运行和各类标准的要求。因此，对于运行在500kV超高压输电线路上的一些电力设备必须采取防电晕措施，均压屏蔽环能够改善电力设备的电压分布，增加防电晕性能和降低无线电干扰电压。1线路阻波器的工作条件和均压环的作用线路阻波器串联在输电线路上，当线路阻波器在500kV超高压输电线路运行时，阻波器绕组端部和吊架的边缘就要放电，即产生电晕现象；电晕不但对阻波器的绕组和吊架有腐蚀作用，而且对周围环境产生无线电干扰，因此IEC和国标(GB)均规定阻波器的电晕起始电压至少比线路阻波器所连接的输电网的最高相电压(Um／3三相系统)高15%，表1为国标GB7330规定的线路阻波器电晕产生电压(即无线干扰试验电压)。为使500kV超高压输电线路运行的线路阻波器满足国标的规定，须在阻波器的两端安装均压环，使其能够屏蔽阻波器的端部电压，提高阻波器的电晕起始电压。2结构设计阻波器的均压环与其它电力设备(如绝缘子上的均压环)不同，由于阻波器串联在输电线路上，电流很大，阻波器运行时要产生较大的磁场，均压环安装在阻波器的两端，其磁场将穿过均压环，产生感应电动势。若阻波器均压环为闭合回路，在环中将形成环流，这不仅引起损耗，使均压环发热，而且环流产生的磁场与阻波器主线圈的磁场交链，其结果将改变阻波器的性能，引起阻波器阻塞性能的变化，因此，阻波器均压环决不能是闭合回路。在设计500kV线路阻波器均压环时，我们根据阻波器吊架的支承数和均压环与吊架的连接方法，制造了分段式均压环，其安装和结构如图1所示。图中1为均压屏蔽环；2为绝缘连接件；3为阻波器铝吊架；4为阻波器主线圈；5为铝铆钉。图1为4段式均压环，它与吊架有4点连接，分段处用绝缘连接件连接，其作用是保证段间的绝缘耐压水平和均压环的机器强度；图2为均压环绝缘连接件的形状，其作用是将分段的铝环连接成圆环，绝缘连接件凸台部的高度与均压环所用铝管的厚度相等。由于阻波器均压环的作用是屏蔽阻波器电压，使阻波器表面电压均衡，因此阻波器均压环的中径不能小于阻第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页波器的最大外径，安装在阻波器上下吊架上的均压环之间的距离大于阻波器的最大轴向尺寸；均压环外径和均压环所用铝管尺寸，根据线路电压等级和均压环的直径计算确定，铝管厚度根据机械性能和加工性确定。图1(a)均压屏蔽环与阻波器的连接图图1(b)均压屏蔽环平面结构图图2均压环绝缘连接件表1GB7330中系统电压与无线电干扰及试验电压的关系kV系统电压无线电干扰试验电压额定电压系统最高电压3540.527636946110126842202521673303632415005503653理论计算3.1均压环所用铝管材的计算均压环的起晕电压的计算方法是根据国标规定的电压值(即500kV输电系统最高相电压的1.15倍)，计算阻波器均压环表面的电场强度［1］，当电场强度达到空气击穿场强时，均压环表面开始放电，即出现电晕现象，对照图3(示意图)其计算方法为：(1)第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页式中u为规定的电压值；R为阻波器均压环半径；r为阻波器均压环铝管材半径；E为电场强度。图3均压环计算示意图由式(1)计算的电场强度必须小于空气的击穿场强3kV/mm，若电场强度大于空气的击穿场强3kV/mm，在均压环中径一定的情况下，应重新选择铝管材。本文制造的均压环表面电场强度计算值为2.62kV/mm。3.2连接件绝缘长度的确定运行时阻波器的磁场在均压环中产生感应电动势，为避免两铝管端部的空气被感应电动势击穿而形成爬电，均压环两段铝管间应有足够的距离，以保证两段铝管间的绝缘强度，其绝缘强度的计算方法根据恒定电场的计算公式为［2］：(2)(3)(4)第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页式中Φ为阻...
