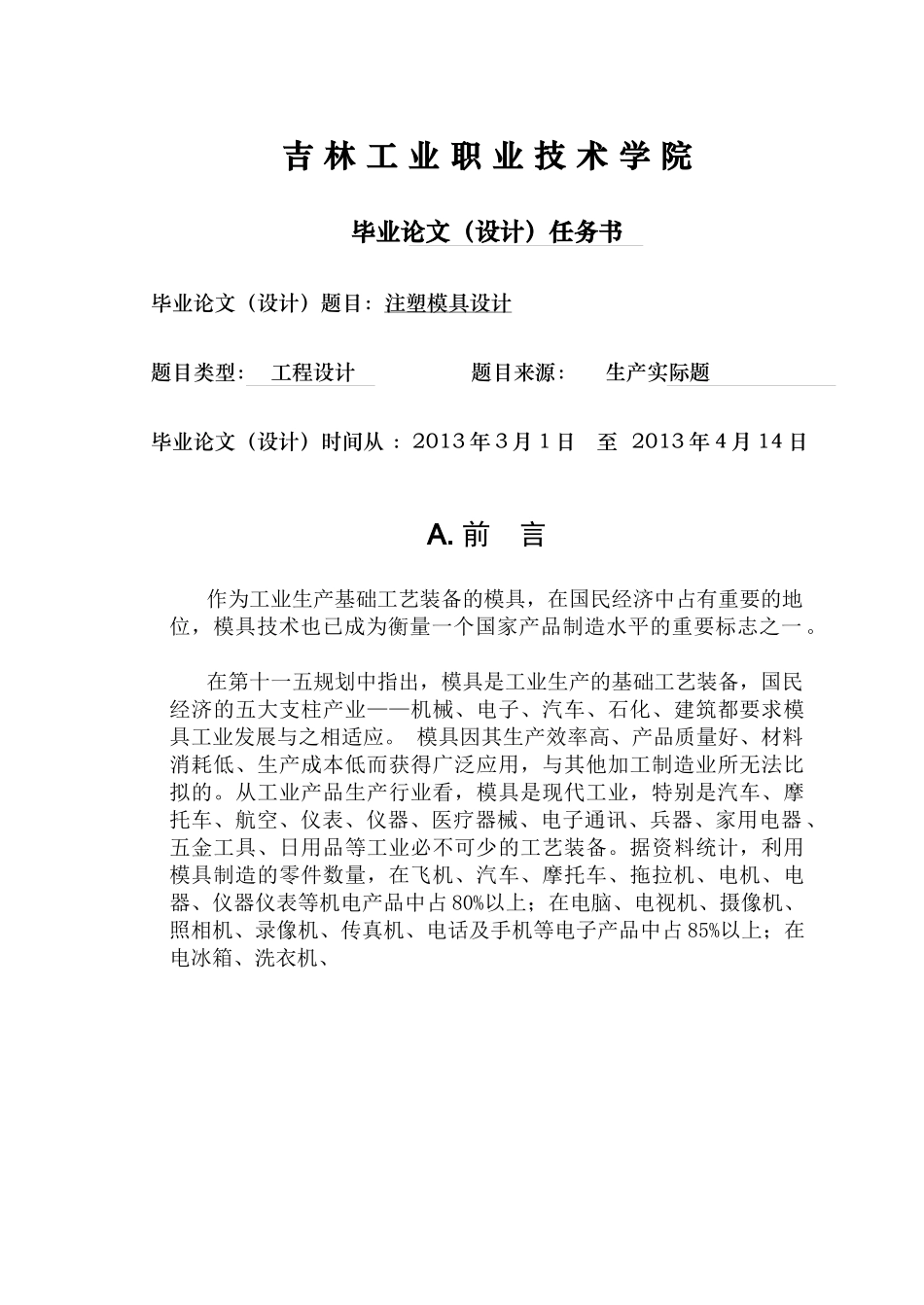

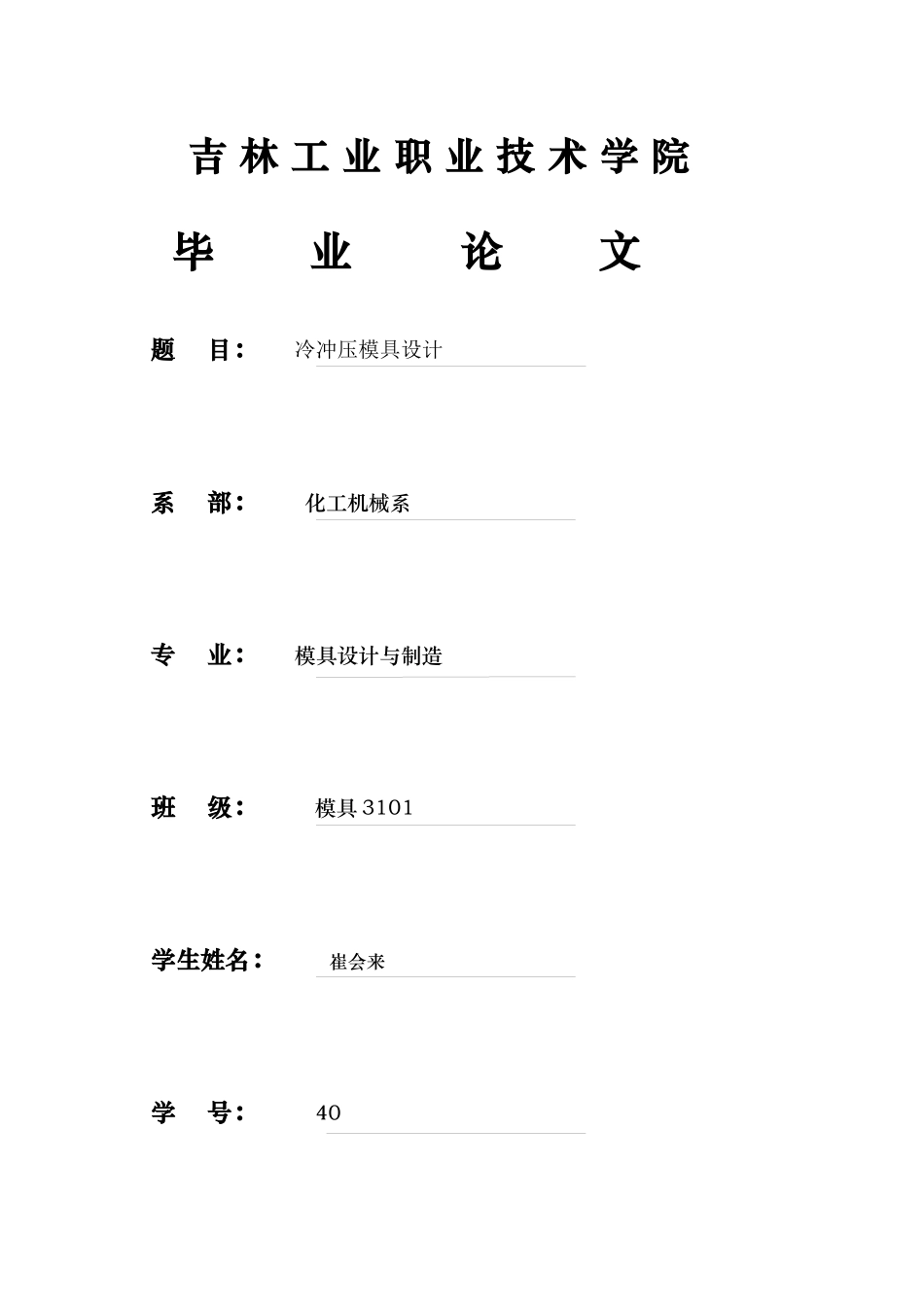

吉林工业职业技术学院毕业论文题目：冷冲压模具设计系部：化工机械系专业：模具设计与制造班级：模具3101学生姓名：崔会来学号：40指导教师：关兴举2013年4月15日吉林工业职业技术学院毕业论文（设计）任务书毕业论文（设计）题目：注塑模具设计题目类型：工程设计题目来源：生产实际题毕业论文（设计）时间从：2013年3月1日至2013年4月14日A.前言作为工业生产基础工艺装备的模具，在国民经济中占有重要的地位，模具技术也已成为衡量一个国家产品制造水平的重要标志之一。在第十一五规划中指出，模具是工业生产的基础工艺装备，国民经济的五大支柱产业——机械、电子、汽车、石化、建筑都要求模具工业发展与之相适应。模具因其生产效率高、产品质量好、材料消耗低、生产成本低而获得广泛应用，与其他加工制造业所无法比拟的。从工业产品生产行业看，模具是现代工业，特别是汽车、摩托车、航空、仪表、仪器、医疗器械、电子通讯、兵器、家用电器、五金工具、日用品等工业必不可少的工艺装备。据资料统计，利用模具制造的零件数量，在飞机、汽车、摩托车、拖拉机、电机、电器、仪器仪表等机电产品中占80%以上；在电脑、电视机、摄像机、照相机、录像机、传真机、电话及手机等电子产品中占85%以上；在电冰箱、洗衣机、空调、微波炉、吸尘器、电风扇、自行车、手表等轻工业产品中占90%以上；在了弹、枪支等兵器产品中占95%以上。我国模具工业在政府十分重视及关怀下，并提出相应的优惠政策进行模具技术开发，在模具工业中大量采用先进技术和设备，努力提高模具设计和制造水平，取得显著的经济效益。另外，从资料获悉，目前，美国、日本、德国等发达国家的模具总产值都已超过机床总产值。模具技术的进步极大地促进了工业产品的生产发展，模具是“效益放大器”，用模具生产最终产品的价值将超过自身价格的几十倍乃至百倍及上千倍。据各国报导，模具工业在欧美等工业发达国家被称之“点铁成金”的“磁力工业”，如今世界模具工业的发展速度超过了新兴的电子工业，已实现了模具专业化、标准化和商业化，因而深受赞誉。美国工业界认为“模具工业是美国工业的基石”，日本称模具工业为“进入富裕社会的原动力”，在德国，被冠之以“金属加工业中的帝王”之称号，而欧盟一些国家称“模具就是黄金”，新加坡政府则把模具工业作为“磁力工业”，中国模具权威经理称为“模具是印钞机”。可见模具工业在世界各国经济发展中具有重要的显著地位。模具技术已成为衡量一个国家产品制造水平的重要标志之一。1吉林工业职业技术学院一．拟定模具结构形式B.确定型腔数量及排列方式型腔的数量是由厂方给定，为“一出四”即一模四腔，他们已考虑了本产品的生产批量（大批量生产）和自己的注射机型号。因此我们设计的模具为多型腔的模具。考虑到模具成型零件和抽芯结构以及出模方式的设计，模具的型腔排列方式如下图所示：图(1)C.模具结构形式的确定由于塑件外观质量要求高，尺寸精度要求一般，且装配精度要求高，因此我们设计的模具采用多型腔多分型面。根据本塑件电动机绝缘胶架的结构，模具将会采用三个分模面，三个分型面。吉林工业职业技术学院2二.注射机型号的确定一般工厂的塑胶部都拥有从小到大各种型号的注射机。中等型号的占大部分，小型和大型的只占一小部分。所以我们不必过多的考虑注射机型号。具体到这套模具，厂方提供的注射机型号和规格以及各参数如下：注射量：95g锁模力：120T模板大小：400×550开模距离：推出形式：推出位置：推出行程：三.分型面位置的确定如何确定分型面，需要考虑的因素比较复杂。由于分型面受到塑件在模具中的成型位置、浇注系统设计、塑件的结构工艺性及精度、嵌件位置形状以及推出方法、模具的制造、排气、操作工艺等多种因素的影响，因此在选择分型面时应综合分析比较，从几种方案中优选出较为合理的方案。选择分型面时一般应遵循以下几项原则：1)分型面应选在塑件外形最大轮廓处。2)便于塑件顺利脱模，尽量使塑件开模时留在动模一边。3)保证塑件的精度要求。4)满足塑件的外观质量要求。5)便于模具加工制造。6)对成型面积的影响。7)对排气效果的影响。8)对侧向抽芯...
