220kV发达变电站新建工程电气施工标准工艺检查表VIP免费

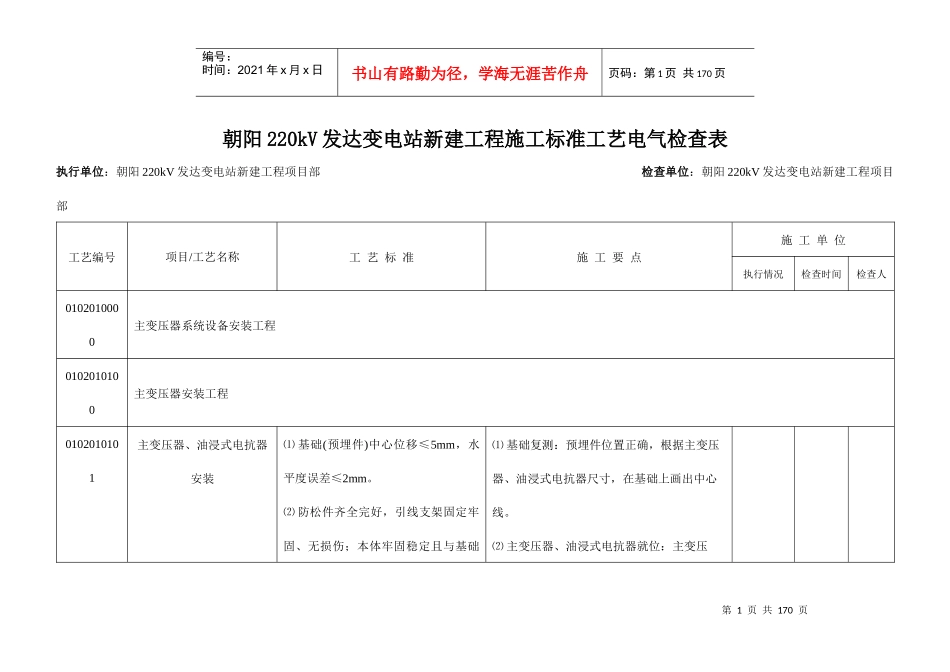

220kV发达变电站新建工程电气施工标准工艺检查表_第1页
1/170

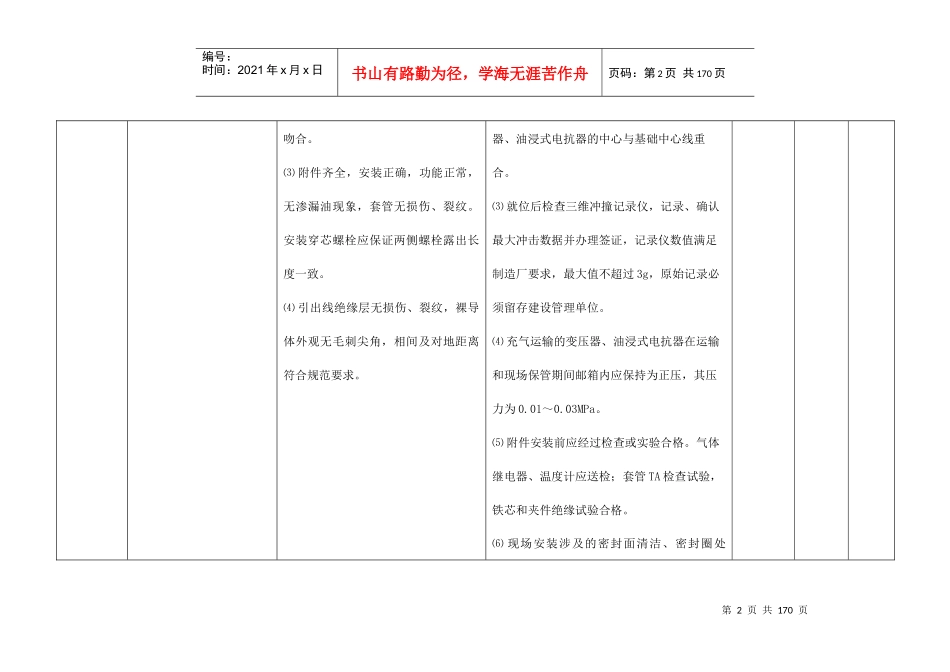

220kV发达变电站新建工程电气施工标准工艺检查表_第2页
2/170

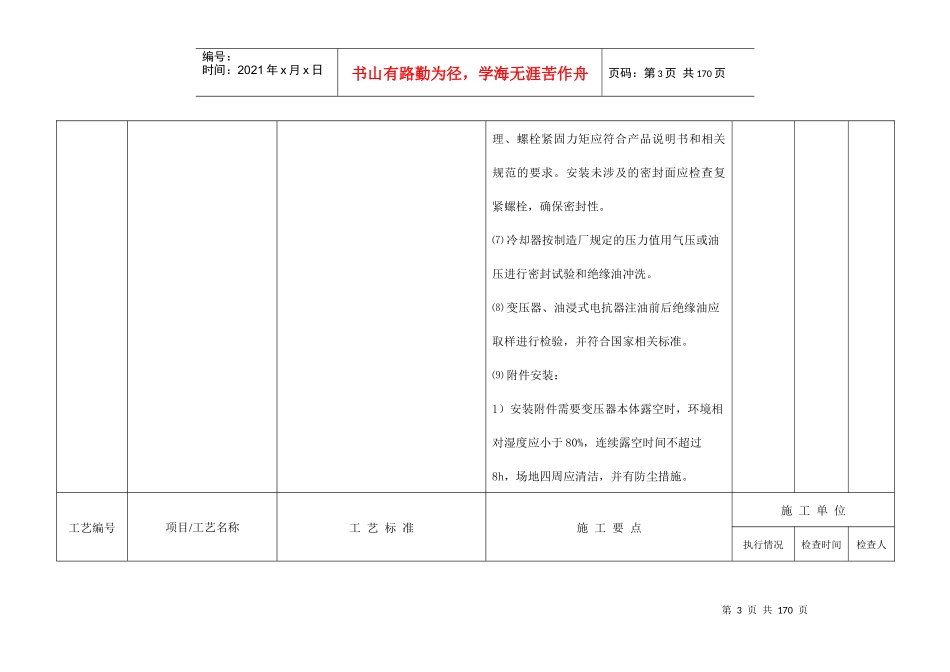

220kV发达变电站新建工程电气施工标准工艺检查表_第3页
3/170
第1页共170页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共170页朝阳220kV发达变电站新建工程施工标准工艺电气检查表执行单位:朝阳220kV发达变电站新建工程项目部检查单位:朝阳220kV发达变电站新建工程项目部工艺编号项目/工艺名称工艺标准施工要点施工单位执行情况检查时间检查人0102010000主变压器系统设备安装工程0102010100主变压器安装工程0102010101主变压器、油浸式电抗器安装⑴基础(预埋件)中心位移≤5mm,水平度误差≤2mm。⑵防松件齐全完好,引线支架固定牢固、无损伤;本体牢固稳定且与基础⑴基础复测:预埋件位置正确,根据主变压器、油浸式电抗器尺寸,在基础上画出中心线。⑵主变压器、油浸式电抗器就位:主变压第2页共170页第1页共170页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共170页吻合。⑶附件齐全,安装正确,功能正常,无渗漏油现象,套管无损伤、裂纹。安装穿芯螺栓应保证两侧螺栓露出长度一致。⑷引出线绝缘层无损伤、裂纹,裸导体外观无毛刺尖角,相间及对地距离符合规范要求。器、油浸式电抗器的中心与基础中心线重合。⑶就位后检查三维冲撞记录仪,记录、确认最大冲击数据并办理签证,记录仪数值满足制造厂要求,最大值不超过3g,原始记录必须留存建设管理单位。⑷充气运输的变压器、油浸式电抗器在运输和现场保管期间邮箱内应保持为正压,其压力为0.01~0.03MPa。⑸附件安装前应经过检查或实验合格。气体继电器、温度计应送检;套管TA检查试验,铁芯和夹件绝缘试验合格。⑹现场安装涉及的密封面清洁、密封圈处第3页共170页第2页共170页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共170页理、螺栓紧固力矩应符合产品说明书和相关规范的要求。安装未涉及的密封面应检查复紧螺栓,确保密封性。⑺冷却器按制造厂规定的压力值用气压或油压进行密封试验和绝缘油冲洗。⑻变压器、油浸式电抗器注油前后绝缘油应取样进行检验,并符合国家相关标准。⑼附件安装:1)安装附件需要变压器本体露空时,环境相对湿度应小于80%,连续露空时间不超过8h,场地四周应清洁,并有防尘措施。工艺编号项目/工艺名称工艺标准施工要点施工单位执行情况检查时间检查人第4页共170页第3页共170页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共170页0102010000主变压器系统设备安装工程0102010100主变压器安装工程0102010101主变压器、油浸式电抗器安装⑸本体两侧与接地网两处可靠连接。外壳、机构箱及本体的接地牢固,且导通良好。⑹电缆排列整齐、美观固定与防护措施可靠,有条件时采用封闭桥架。⑺本体上感温线排列美观。⑻均压环安装应无划痕、毛刺,安装牢固、平整、无变形;均压环宜在最低处打排水孔。2)冷却器起吊方式平衡,接口阀门密封、开启位置应预先检查。3)升高座安装时安装面必须平行接触,排气孔位置处于正上方。电流互感器二次备用绕组端子应短接接地。4)储油柜安装确认方向正确并进行位置复核。5)连接管道安装,内部清洁,连接面或连接接头可靠。第5页共170页第4页共170页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共170页⑼气体继电器宜有防雨罩(厂家提供)6)气体继电器安装箭头朝向储油柜,连接面平行,紧固受力均匀。7)温度计安装毛细管应固定可靠和美观。8)有载调压开关按照产品说明书要求进行检查。9)应按规范严格控制露空时间。内部检查应向箱体持续注入露点低于-40℃的干燥空气,湿度不应大于20%,保持内部微正压,避免潮气侵入,且确保含氧量不小于18%。⑽抽真空处理和真空注油:1)真空残压要求:220~500kV≤133Pa,750kV≤13Pa。2)维持真空残压的抽真空时间:220~330kV第6页共170页第5页共170页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共170页不得少于8h,500kV不得少于24h,750kV不得少于48h。3)真空注油速率控制在6000L/h以下,一般为3000~5000L/h,真空注油过程维持规定残压。4)330kV及以上变压器和油浸式电抗器应进行热油循环,热油循环前,应对油管抽真空,将油管中的空气...
