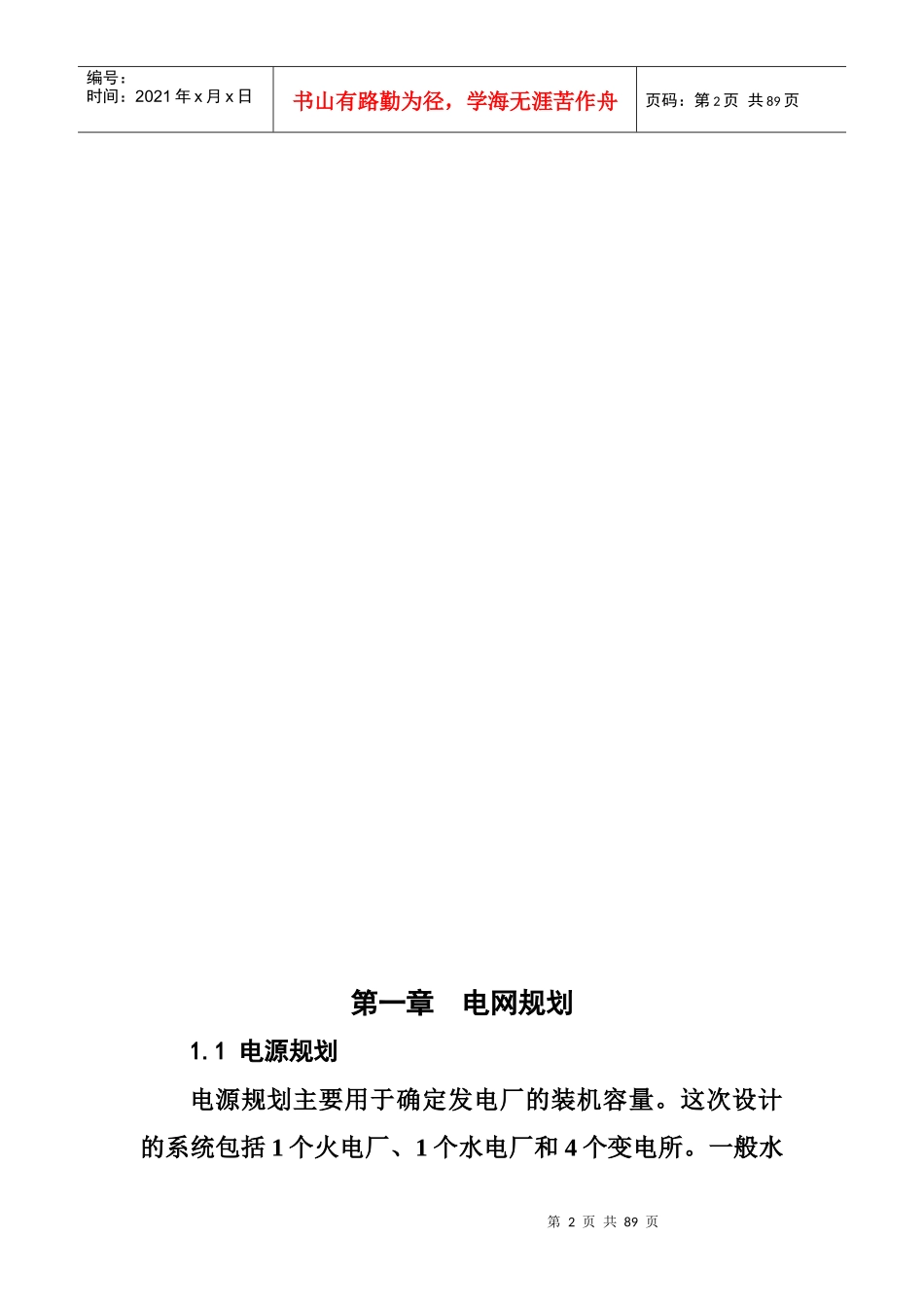

第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页目录第一章电网规划1.1电源规划1.2电力网络方案选择1.3导线截面和型号的选择1.4主变压器的选择1.5方案经济性比较第二章短路电流计算2.1基本参数标幺值计算2.2短路电流计算2.3电气设备选择第三章潮流的计算3.1基本参数计算3.2手算冬季最大运行方式潮流3.3机算潮流第四章厂用电设计4.1供电电压等级4.2厂用电接线4.3厂用变压器选择4.4厂用电设备选择第五章防雷保护设计第2页共89页第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共89页第一章电网规划1.1电源规划电源规划主要用于确定发电厂的装机容量。这次设计的系统包括1个火电厂、1个水电厂和4个变电所。一般水第3页共89页第2页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页电厂一旦建成，其装机容量就于确定，而火电厂建成后扩建方便，一旦系统容量不够，就需在火电厂新装机组。在确定所装机组容量时，其型号不超过两种，一般采用大机组。在电源规划前，首先确定负荷容量，负荷包括用电负荷、供电负荷和发电负荷。用电负荷和网损的和为供电负荷，在供电负荷的基础上加上厂用电即为发电负荷。在确定负荷容量后，还需考虑系统备用容量，包括负荷备用、国民经济备用以及检修备用，然后考虑水电厂的调峰容量最后确定火电厂装机容量。1.负荷容量计算：（1）用电负荷：1号变电所2号变电所3号变电所4号变电所系统从新区吸收的最大功率。设计水平年发电机母线最大负荷25MW，水电厂近区负荷。计算总的用电负荷时需考虑同时率，因为各用户用电最大值不可能在同一时刻出现，一般同时率大小与用户的多少，各用户的用电特点有关，地区或系统之间取。第4页共89页第3页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共89页（2）供电负荷：在用电负荷的基础上考虑网损就得到供电负荷，网损率一般为5%~10%，此处取网损率10%，则：（3）发电负荷：计算发电负荷就要考虑厂用电，因此涉及厂用电率。各发电机的厂用电率不同，水电厂和火电厂不同，前者远远小于后者。一般情况下，大型凝汽式电厂厂用电率为4%~8%，水电厂为0.1%~1%，由于水电厂和火电厂的厂用电率不同，因此系统厂用电率应由两个电厂共同决定，但水电厂厂用电率相对火电厂厂用电率很小在这里不考虑水厂，取厂用电率为，则：第5页共89页第4页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共89页（4）备用容量的确定负荷备用：通常取系统最大负荷的5%；国民经济备用：通常在负荷备用中考虑；事故备用：取系统最大负荷的10%，且不小于系统中最大一台机组的单机容量的最大值；检修备用：若机组检修时，其负荷不超过总装机容量，则可以不设置检修备用，否则，应单独设置。则：所以取。（5）调峰容量计算（水电厂）：首先按年末的发电负荷将水电厂的近区负荷和保证出力的差值折算成百分数在上图1-1中，，设图中的阴影面积为，高度为，令，得：则：第6页共89页第5页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共89页图1-1电力系统负荷曲线图图1-2系统发电机组检修安排图注：火电机组QFQ-50-2编号为1、2，QFN-100-2编号第7页共89页第6页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共89页为3、4、5、6、7；水电机组TS900/125-55编号为9、10、11、12。（6）火电厂总装机容量：由于现有火电厂有容量25×2+100×1=200MW，机组型号分别为QFQ-50-2和QFN-100-2两种。火电厂新增容量拟选择4台QFN-100-2机组。（7）发电厂机组检修安排任何发电系统的全部装机中，总有一部分设备在一定时期内处于计划检修状态。当设备停止检修时，其容量已不可安排运行，从而使系统运行备用容量减少，导致系统可靠性降低。如果可靠性降低过大，则在系统规划时，需要增设备用容量（检修备用），或者通过合理的安排检修计划来使可靠性得到改善。系统机组的计划检修，应充分利用负荷季节性低落空出的容量，只有空出容量不足以保证全部机组周期性...
