冲压模具课 程设计VIP免费

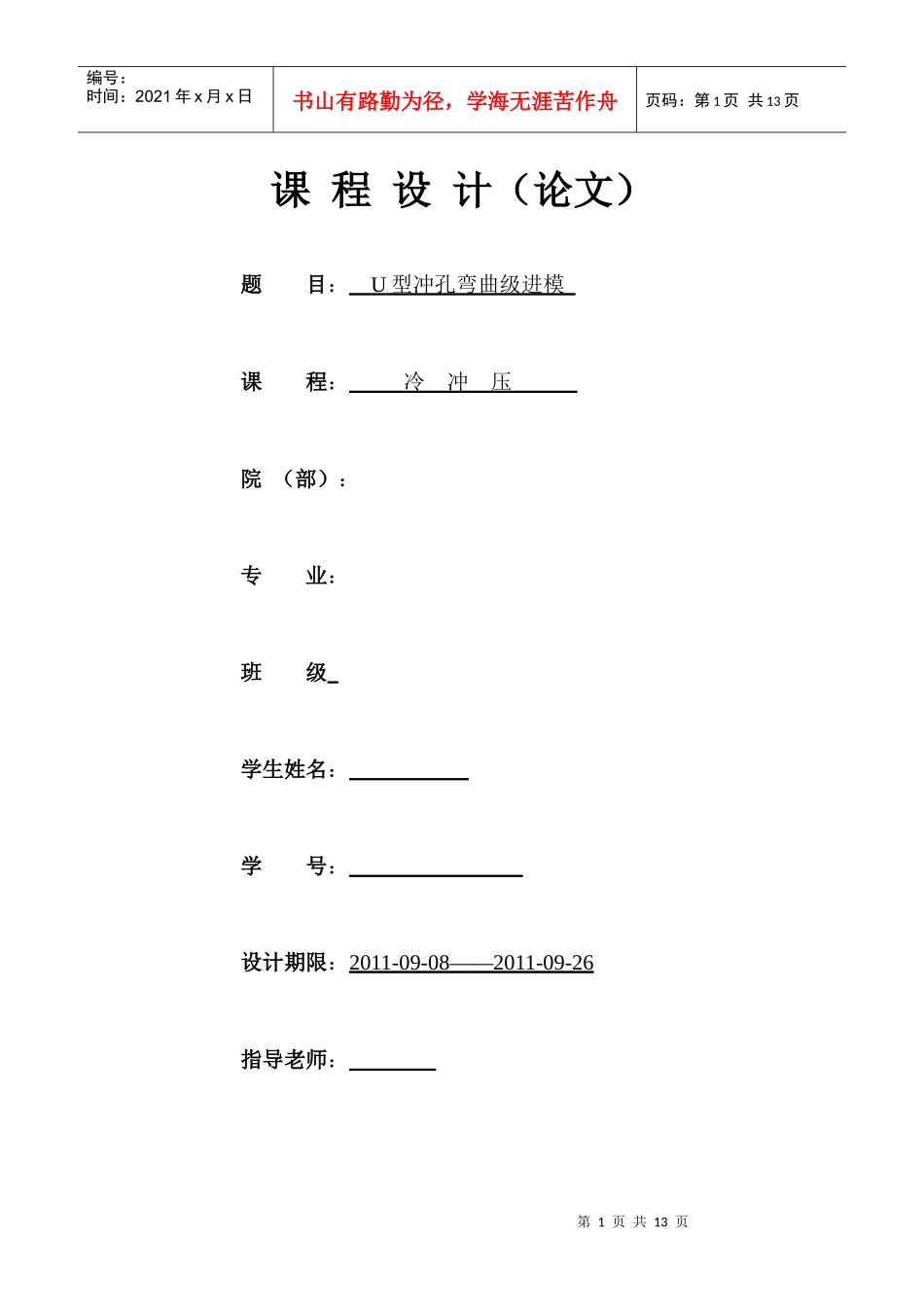

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页课程设计（论文）题目：U型冲孔弯曲级进模课程：冷冲压院（部）：专业：班级学生姓名：学号：设计期限：2011-09-08——2011-09-26指导老师：第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页目录1设计课题.................................................................22冲压件工艺分析...........................................................33主要计算.................................................................33.1毛坯尺寸计算.......................................................33.2弯曲力计算.........................................................43.3凸凹模的确定.......................................................53.4凸凹模间隙的确定...................................................63.5凸凹的圆角半径的确定...............................................63.6凸凹模高度的确定...................................................73.7压力中心的计算.....................................................74模具的总体计算...........................................................74.1模架的选择.........................................................74.2卸料方式的选择.....................................................74.3其他零部件的选用...................................................85模具材料的选用及强度的校核..............................................85.1材料的选用.........................................................85.2强度校核...........................................................9结论.....................................................................9参考文献.................................................................10第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页1设计课题零件简图如下图所示：材料：Q235材料厚度：2mm第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页材料宽度：45mm2冲压件工艺分析材料结构及精度分析该工件有弯曲一个和冲孔工序,材料Q235钢为软材料,在弯曲时应有一定的凸凹模间隙。工件的尺寸全部为自由公差,可看作IT14级,尺寸精度较低,普通弯曲和冲裁就能满足要求。零件为U形弯曲件，该零件的生产包括冲孔和弯曲两个基本工序，可有以下二种工艺方案：方案一：先弯曲，再冲孔。采用复合模生产。方案二：先冲孔，在弯曲。采用两套单工序模生产因为方案二先冲孔再弯曲，在弯曲时孔靠近弯曲半径所以孔容易变型。通过对上述两种方案的综合分析比较，该件的冲压生产采用方案一为佳零件结构简单，左右对称，对弯曲成形较为有利，可查，Q235的允许最小弯曲半径rmin=0.5t=0.5mm,而零件的弯曲半径r=5mm>0.5mm,故，不会弯裂。计算零件的相对弯曲半径，r/t=5/2=2.5<5~8,所以，弯曲变形后角度回弹较小，弯曲半径变化也不大，所以采用简单的直壁校正弯曲法即可达到要求。3主要计算3.1毛坯尺寸计算当r≥0.5的弯曲中，双直角弯曲时毛坯展开长度计算公式为：L=L1+L2+L3+第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页其中：L1=L3=36-5-2=29mmL3=120-2×5-2×2=106mm查《现代冲压技术手册》，当r/t=2.5时，Ｘ取值0.463所以代入上式可得:L=L1+L2+L3+=29+106+29+3.14(5+0.4632)=182.607即毛坯展开后，长乘宽为：183mm×45mm3.2弯曲力计算弯曲力是设计弯曲模和设计压力机的主要依据，该零件是直壁矫正弯曲，校正弯曲时弯曲力F校和顶件力F顶为：F校=qA/1000式中：F——校正力（KN）q——单位校正力(MPa)A——弯曲件上被校正部分在垂直于弯曲力方向的平面上的投影面积（）查《现代冲压技术手册》，材料厚度2，取q=50。即，F校=qA/100...
