二桥北汊桥大跨径变截面连续箱梁施工组织设计方案(DOC7页)VIP免费

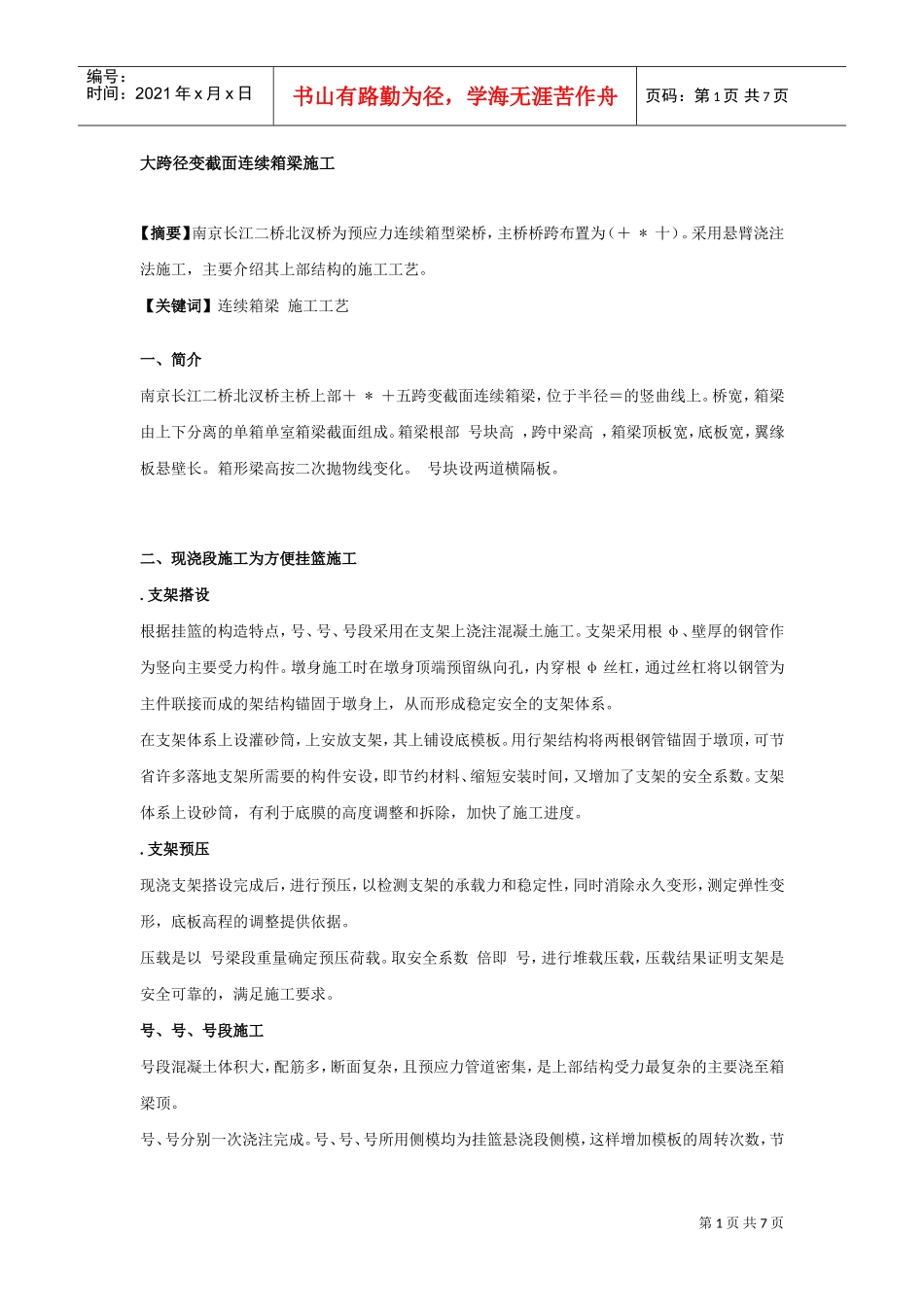

二桥北汊桥大跨径变截面连续箱梁施工组织设计方案(DOC7页)_第1页
1/7

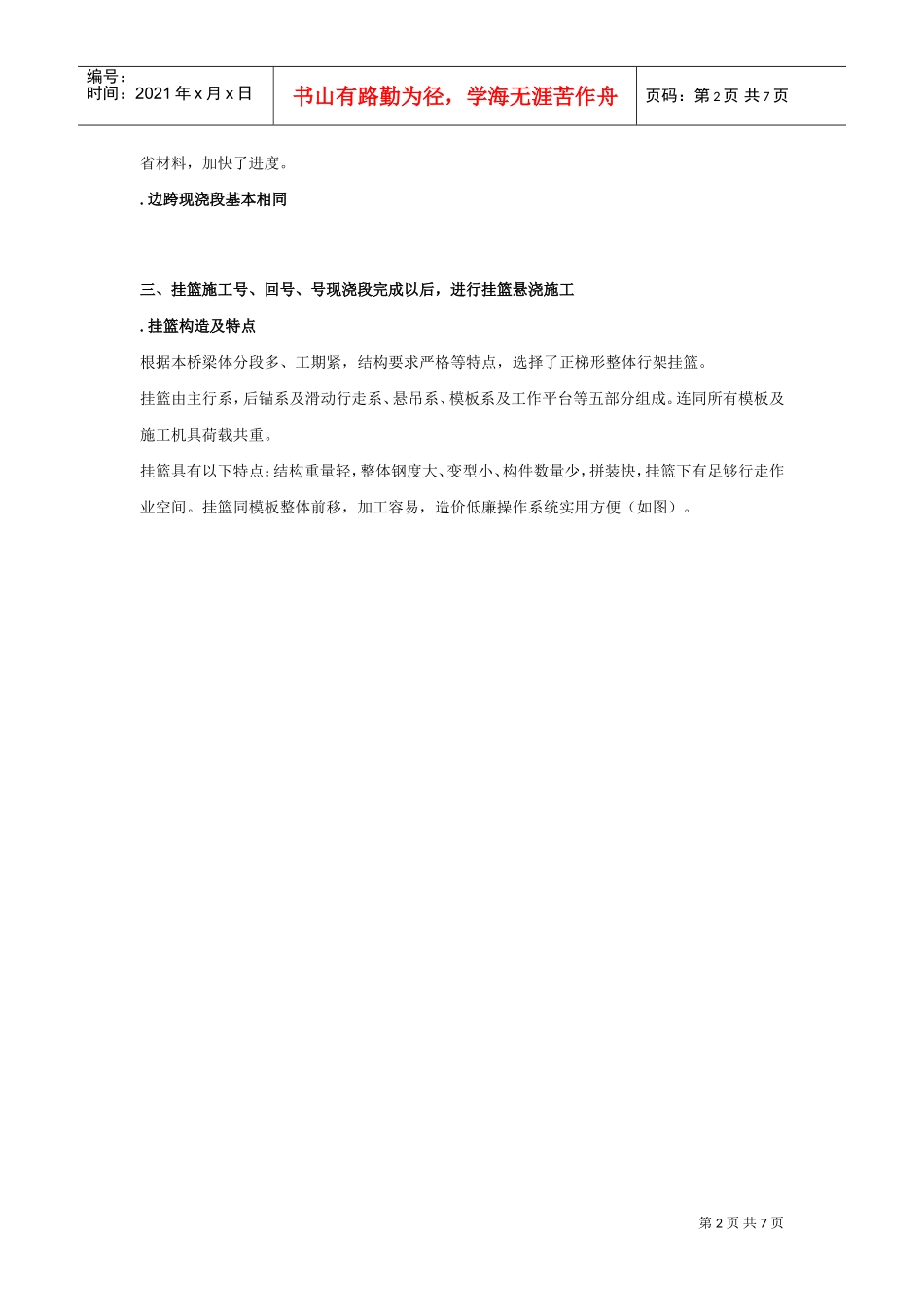

二桥北汊桥大跨径变截面连续箱梁施工组织设计方案(DOC7页)_第2页
2/7
二桥北汊桥大跨径变截面连续箱梁施工组织设计方案(DOC7页)_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页大跨径变截面连续箱梁施工【摘要】南京长江二桥北汊桥为预应力连续箱型梁桥,主桥桥跨布置为(+*十)。采用悬臂浇注法施工,主要介绍其上部结构的施工工艺。【关键词】连续箱梁施工工艺一、简介南京长江二桥北汊桥主桥上部+*+五跨变截面连续箱梁,位于半径=的竖曲线上。桥宽,箱梁由上下分离的单箱单室箱梁截面组成。箱梁根部号块高,跨中梁高,箱梁顶板宽,底板宽,翼缘板悬壁长。箱形梁高按二次抛物线变化。号块设两道横隔板。二、现浇段施工为方便挂篮施工.支架搭设根据挂篮的构造特点,号、号、号段采用在支架上浇注混凝土施工。支架采用根φ、壁厚的钢管作为竖向主要受力构件。墩身施工时在墩身顶端预留纵向孔,内穿根φ丝杠,通过丝杠将以钢管为主件联接而成的架结构锚固于墩身上,从而形成稳定安全的支架体系。在支架体系上设灌砂筒,上安放支架,其上铺设底模板。用行架结构将两根钢管锚固于墩顶,可节省许多落地支架所需要的构件安设,即节约材料、缩短安装时间,又增加了支架的安全系数。支架体系上设砂筒,有利于底膜的高度调整和拆除,加快了施工进度。.支架预压现浇支架搭设完成后,进行预压,以检测支架的承载力和稳定性,同时消除永久变形,测定弹性变形,底板高程的调整提供依据。压载是以号梁段重量确定预压荷载。取安全系数倍即号,进行堆载压载,压载结果证明支架是安全可靠的,满足施工要求。号、号、号段施工号段混凝土体积大,配筋多,断面复杂,且预应力管道密集,是上部结构受力最复杂的主要浇至箱梁顶。号、号分别一次浇注完成。号、号、号所用侧模均为挂篮悬浇段侧模,这样增加模板的周转次数,节第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页省材料,加快了进度。.边跨现浇段基本相同三、挂篮施工号、回号、号现浇段完成以后,进行挂篮悬浇施工.挂篮构造及特点根据本桥梁体分段多、工期紧,结构要求严格等特点,选择了正梯形整体行架挂篮。挂篮由主行系,后锚系及滑动行走系、悬吊系、模板系及工作平台等五部分组成。连同所有模板及施工机具荷载共重。挂篮具有以下特点:结构重量轻,整体钢度大、变型小、构件数量少,拼装快,挂篮下有足够行走作业空间。挂篮同模板整体前移,加工容易,造价低廉操作系统实用方便(如图)。第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页.挂篮预压为检验挂篮的安全性和实际变形量,以便能够准确预留挂篮闹挠度值、挂篮拼装完毕后,对挂篮进行预压。预压采用千斤顶加载(底板)和堆载(翼板)相结合的方法。千斤顶加载是将两只牛腿固结在号段两侧腹板中心,用个千斤顶施力。预压荷载取控制节段号梁段重量的倍,分级加载。每级加载半小时稳定后,测量各测点变形值。卸载后测量非弹性变形,各测量值与理论值比较,评定挂篮的工作性能(表)。第4页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页根据试验结果可知:挂篮有足够的承载力,且钢度大,变形小,可有理论变形值预留沉降量。上述通过预埋件用千斤顶压载的方法,可以减少大量堆载物体,快捷、简便、易于操作。.挂篮悬浇施工挂篮压载完成后,对号~号梁段进行悬浇施工,施工方法为常规施工方法。悬浇施工时应注意经常对已浇注各梁段变形进行观测,将观测结果及时反馈施工控制组,施工控制组据此提供立模标高,以指导悬浇施工的有序进行。()混凝土浇注工艺挂篮悬臂施工箱梁,混凝土浇注量大,且需对称浇注。在本工程中全部采用泵送浇注工艺。由于混凝土浇注要求两侧对称进行,其偏载量不得大于一个底板混凝土量,传统方法是通过拆装弯管实现向两端泵送混凝土。此种方法操作麻烦,时间长,巳因混凝土停止时间过长容易造成堵管,更降低浇混凝土速度,影响质量。为了满足对称浇注要求,提高浇注速度,我们采用了三通管,即可单向泵送混凝土,又可双向同时泵送。采取这一措施可将每梁段浇注时间缩短至~,即可单向泵送混凝土,又可双向同时泵送。采取这一措施可将每...
