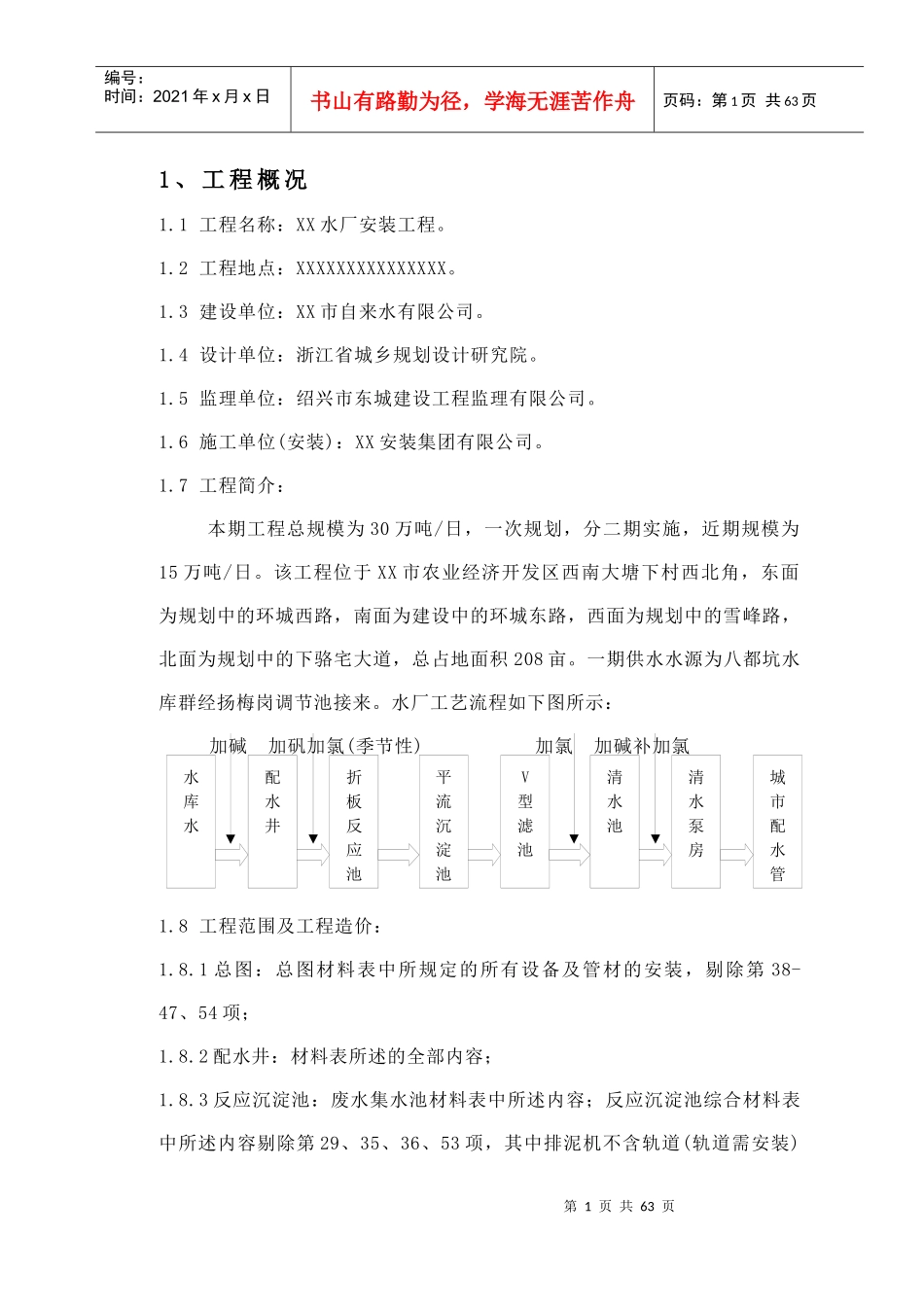

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页1、工程概况1.1工程名称：XX水厂安装工程。1.2工程地点：XXXXXXXXXXXXXXX。1.3建设单位：XX市自来水有限公司。1.4设计单位：浙江省城乡规划设计研究院。1.5监理单位：绍兴市东城建设工程监理有限公司。1.6施工单位(安装)：XX安装集团有限公司。1.7工程简介：本期工程总规模为30万吨/日，一次规划，分二期实施，近期规模为15万吨/日。该工程位于XX市农业经济开发区西南大塘下村西北角，东面为规划中的环城西路，南面为建设中的环城东路，西面为规划中的雪峰路，北面为规划中的下骆宅大道，总占地面积208亩。一期供水水源为八都坑水库群经扬梅岗调节池接来。水厂工艺流程如下图所示：加碱加矾加氯(季节性)加氯加碱补加氯1.8工程范围及工程造价：1.8.1总图：总图材料表中所规定的所有设备及管材的安装，剔除第38-47、54项；1.8.2配水井：材料表所述的全部内容；1.8.3反应沉淀池：废水集水池材料表中所述内容；反应沉淀池综合材料表中所述内容剔除第29、35、36、53项，其中排泥机不含轨道(轨道需安装)水库水配水井折板反应池平流沉淀池V型滤池清水池清水泵房城市配水管网第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页反应沉淀池综合表中第1项DN1200管单根长度暂定45米；1.8.4V型滤池：材料设备表所述的全部内容，剔除第75、77-83项所述内容，其中电动吊车不含吊轨(吊轨需安装)；1.8.5鼓风机、反冲洗泵房：鼓风机设备材料表所述内容剔除第25、26、28、、33、34项，其中电动吊车不含吊轨(吊轨需安装)；反冲洗泵设备材料所述内容剔除远传真空表、远传压力表、电动吊车不含吊轨(吊轨需安装)；1.8.6清水泵房：设备材料表所述内容，剔除第6、13、14、59、60、46、47项，其中电动单梁桥式起重机不含吊轨(吊轨需安装)；1.8.7污泥浓缩池：设备材料表所述内容剔除第1、11、16、18、19项；1.8.8脱水机房：材料表中所述的污泥管线、给水管线、设备表中第G项和F项的吊轨安装；1.8.9回用池：设备材料表所述的全部内容，剔除第17、18、20项；1.8.10加氯、加药间的轴流风扇、给水系统的安装，加氯间的吊轨安装，机修间与仓库的给水管、吊轨安装；1.8.11电气部分：按图施工，剔除高压设备、高压电容补偿器、机旁避雷器柜、直流屏、信号屏、控制台、高压电缆线、低配室设备(不包括出线)；注：高压电机由供电局接好线，做好耐压试验，协助安装单位调试运行。1.8.12设计图中除排水管、雨水管、加氯、加药管外各种沟槽的开挖与回填及余土外运，沟槽基础的处理按技术规范，剔除各种井的土方开挖及砌筑；1.8.13合同价款：肆佰肆拾万元(人民币)1.9工期要求：２１４日历天(2002.11.1-2003.6.2)。第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页1.10质量等级要求：优良。1.11工程特点：1.11.1本工程为浙江省重点工程，关系到XX市居民的吃水、用水，社会影响大，质量要求高，必须组织一支具高素质的施工管理人员和作业工人进场参加施工。1.11.2本工程安装工程量较大，施工工期较紧，施工方案、进度计划的编制充分考虑现场施工环境和各种因素，确保施工工期。1.12主要实物工程量序号名称规格及型号单位数量一设备安装主要工程量1水泵台192罗茨鼓风机BE250台33消音器只64空压机3W-0.9/7A台25冷干机台26储气罐0.6m3台27轴流风机T30-3台178法兰人孔DN800只109水下搅拌器QJB4/6台210手动启闭机ZLQ-2台211附壁式圆闸门Ф1000台212手动闸板阀只2013真空泵SZ-2台214变频调速设备台115旋转式调节堰门L=3米台81624号轻轨(排泥机轨道)米53017工字钢轨(起重机轨道)I22b米206.4第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页序号名称规格及型号单位数量18工字钢轨(起重机轨道)I32a米54.6二管道安装主要工程量1钢管DN200-1600米18352不锈钢管Ф200×4米539.23球磨铸铁管DN100-300米29424钢筋混凝土排水管DN300-800米5835刚性防水套管DN80-1400只2946管件DN200-1600只5717法兰DN80-160...
