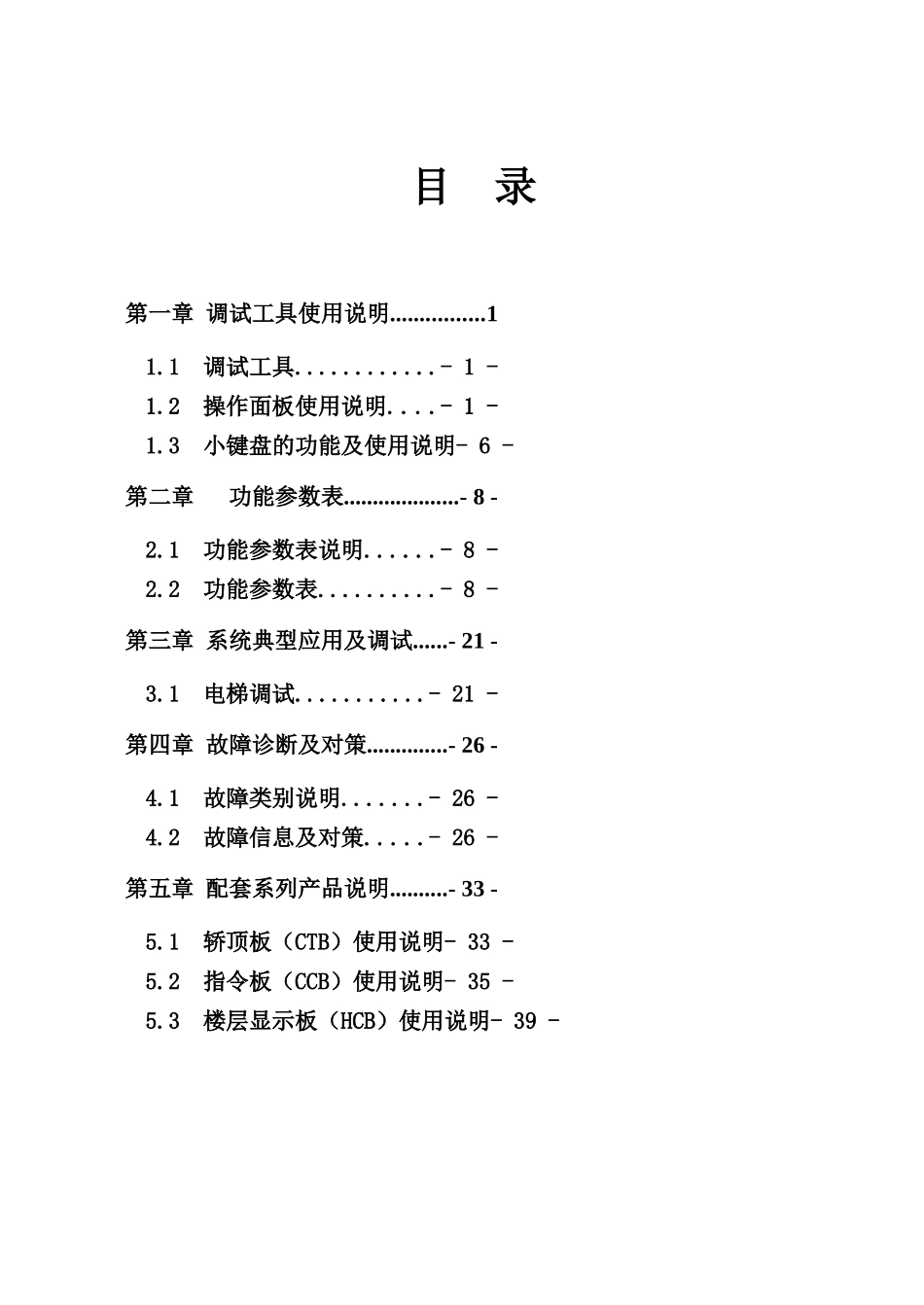

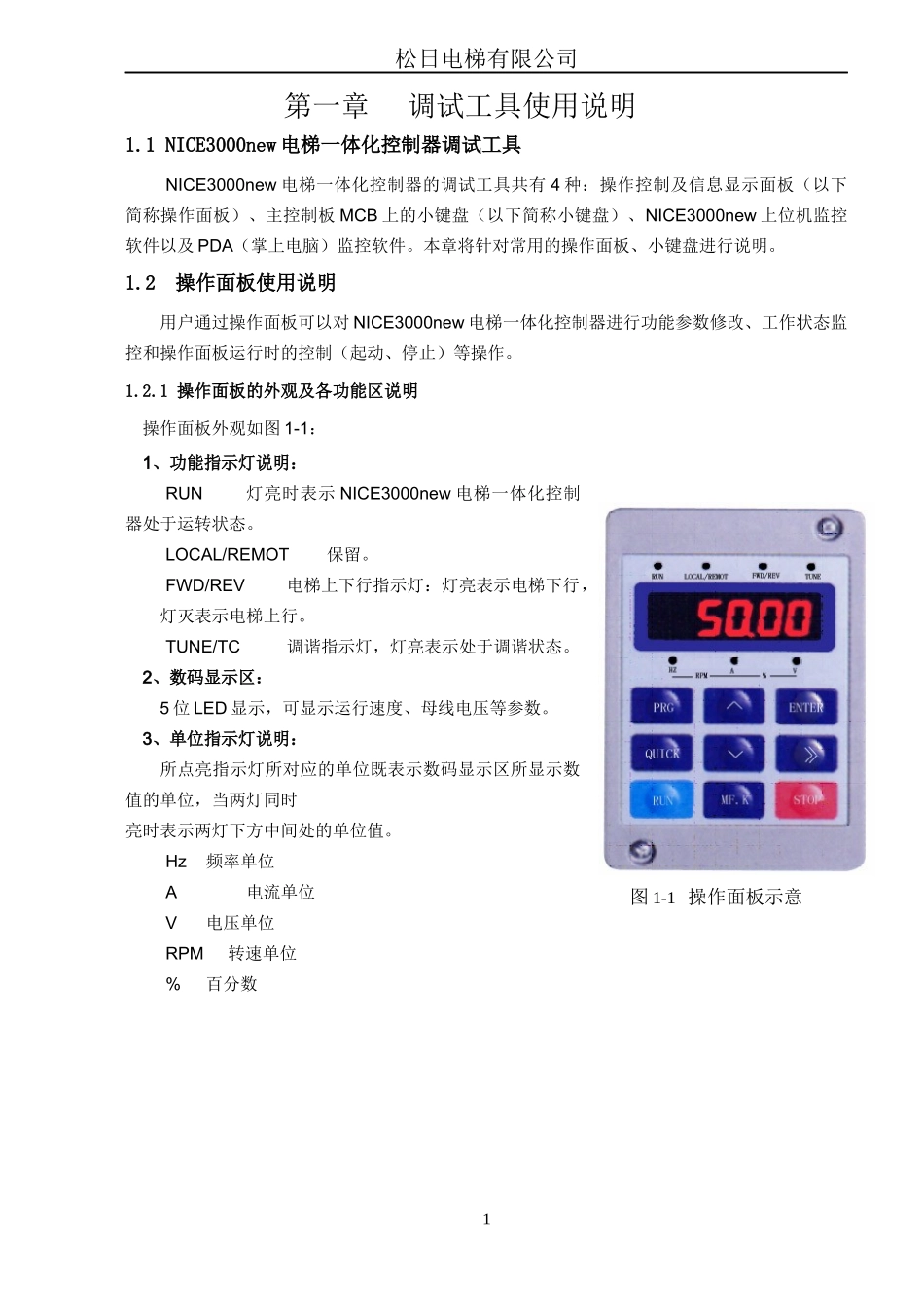

电气调试说明书(NICE3000new全系列电梯控制系统)松日电梯有限公司松日SONGRIELEVATOR目录第一章调试工具使用说明................11.1调试工具............-1-1.2操作面板使用说明....-1-1.3小键盘的功能及使用说明-6-第二章功能参数表....................-8-2.1功能参数表说明......-8-2.2功能参数表..........-8-第三章系统典型应用及调试......-21-3.1电梯调试...........-21-第四章故障诊断及对策..............-26-4.1故障类别说明.......-26-4.2故障信息及对策.....-26-第五章配套系列产品说明..........-33-5.1轿顶板（CTB）使用说明-33-5.2指令板（CCB）使用说明-35-5.3楼层显示板（HCB）使用说明-39-图1-1操作面板示意松日电梯有限公司第一章调试工具使用说明1.1NICE3000new电梯一体化控制器调试工具NICE3000new电梯一体化控制器的调试工具共有4种：操作控制及信息显示面板（以下简称操作面板）、主控制板MCB上的小键盘（以下简称小键盘）、NICE3000new上位机监控软件以及PDA（掌上电脑）监控软件。本章将针对常用的操作面板、小键盘进行说明。1.2操作面板使用说明用户通过操作面板可以对NICE3000new电梯一体化控制器进行功能参数修改、工作状态监控和操作面板运行时的控制（起动、停止）等操作。1.2.1操作面板的外观及各功能区说明操作面板外观如图1-1：1、功能指示灯说明：RUN灯亮时表示NICE3000new电梯一体化控制器处于运转状态。LOCAL/REMOT保留。FWD/REV电梯上下行指示灯：灯亮表示电梯下行，灯灭表示电梯上行。TUNE/TC调谐指示灯，灯亮表示处于调谐状态。2、数码显示区：5位LED显示，可显示运行速度、母线电压等参数。3、单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值。Hz频率单位A电流单位V电压单位RPM转速单位%百分数1PRG数据显示三级菜单二级菜单一级菜单PRGPRGPRG0.000F0F0-0650.00ENTERENTER改变参数组∧∨改变功能码∧∨改变功能码数值∧∨ENTERPRG∧>>>>∧停机显示PRGPRG0.000F0F0-00F0-06ENTERENTER50.0050.0010.0015.0010.00∨F0-07F0ENTER松日电梯有限公司4、操作面板键盘按钮说明：按键名称功能PRG编程键一级菜单的进入和退出，快捷参数删除ENTER确认键逐级进入菜单画面、设定参数确认∧递增键数据或功能码的递增∨递减键数据或功能码的递减>>移位键在停机状态和运行状态下，可以循环选择LED的显示参数；在修改参数时，可以选择参数的修改位RUN运行键在键盘操作方式下，用于启动运行STOP/RESET停止/复位键盘操作运行状态时，按此键可用于停止运行操作；故障报警状态时，可用来复位操作QUICK快捷键进入或退出快捷菜单的一级菜单MF.K多功选择能键故障信息的显示与消隐1.2.2功能码查看、操作方法说明1、三级菜单操作流程：NICE3000new电梯一体化控制器的操作面板参数设置方法，采用三级菜单结构形式，可方便快捷地查询、修改功能码及参数。三级菜单分别为：功能参数组（一级菜单）→功能码（二级菜单）→功能码设定值（三级菜单）。操作流程如图1-2所示：图1-2三级菜单操作流程图说明：在三级菜单操作时，可按PRG键或ENTER键返回二级菜单。两者的区别是：按ENTER键将设定参数保存后然后再返回二级菜单，并自动转移到下一个功能码；按PRG键则直接返回二级菜单，不存储参数，并保持停留在当前功能码。举例：将功能码F0-06从50.00Hz更改设定为15.00Hz的示例（粗体表示闪烁位）如图1-3所示：图1-3参数编辑操作示例2>>>>>>>>>>>>>>>>>>>>>>额定速度母线电压输入端子低位输入端子高位输出端子当前位置额定梯速减速距离轿箱负载当前楼层轿顶输入状态轿顶输出状态系统状态松日电梯有限公司在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有：1）该功能码为不可修改参数。如实际检测参数、运行记录参数等。2）该功能码在运行状态下不可修改，需停机后才能进行修改。2、通过移位键>>切换状态显示参数的操作方法：通过移位键>>切换停机状态参数的显示示例如下：图1-4停机状态参数的显示切换图NICE3000new电梯一体化控制器在停机或运行状态下，可由LED数码管来...
