冲压模具设计培训VIP免费

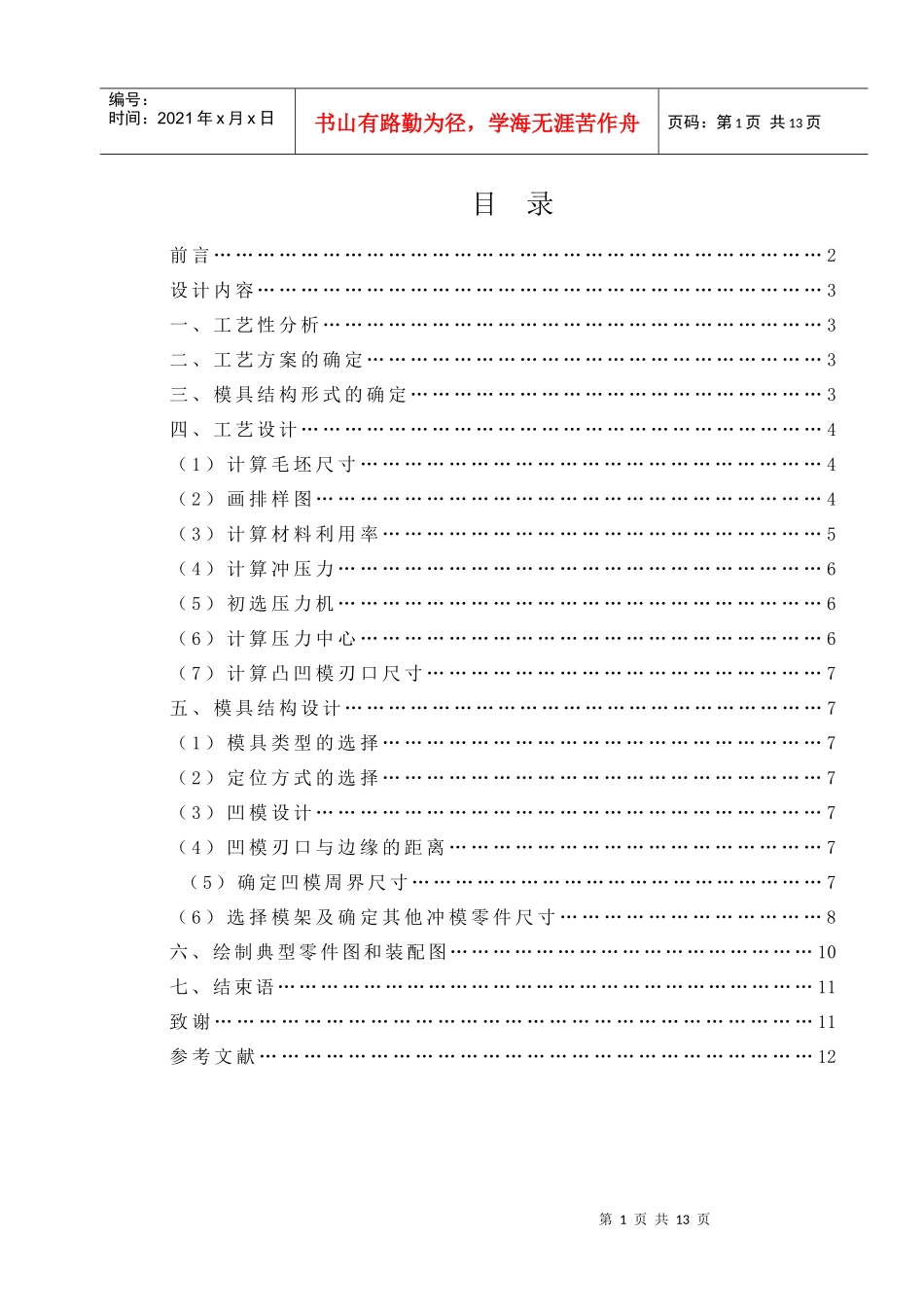

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页目录前言…………………………………………………………………………2设计内容……………………………………………………………………3一、工艺性分析……………………………………………………………3二、工艺方案的确定………………………………………………………3三、模具结构形式的确定…………………………………………………3四、工艺设计………………………………………………………………4（1）计算毛坯尺寸………………………………………………………4（2）画排样图……………………………………………………………4（3）计算材料利用率……………………………………………………5（4）计算冲压力…………………………………………………………6（5）初选压力机…………………………………………………………6（6）计算压力中心………………………………………………………6（7）计算凸凹模刃口尺寸………………………………………………7五、模具结构设计…………………………………………………………7（1）模具类型的选择……………………………………………………7（2）定位方式的选择……………………………………………………7（3）凹模设计……………………………………………………………7（4）凹模刃口与边缘的距离……………………………………………7（5）确定凹模周界尺寸…………………………………………………7（6）选择模架及确定其他冲模零件尺寸………………………………8六、绘制典型零件图和装配图……………………………………………10七、结束语…………………………………………………………………11致谢………………………………………………………………………11参考文献…………………………………………………………………12第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页前言随着经济的发展，工业产品技术也在不断发展，各行各业对模具的需求量越来越大，技术要求也越来越高。虽然模具种类繁多，但在“十一五”期间其发展重点应该是既能满足大量需要，又具有较高的技术含量，特别是目前国内尚不能自给、需大量进口的模具和能代表发展方向的大型、精密、复杂、长寿命模具。又由于模具标准件的种类、数量、水平、生产集中度等对整个模具行业的发展有重大影响。因此，一些重要的模具标准件也必须重点发展，而且其发展速度应快于模具的发展速度，这样才能不断提高我国的模具标准化水平，从而提高模具质量，缩短模具生产周期及降低成本。由于我国的模具产品在国际市场上占有较大的价格优势，因此对于出口前景好的模具产品也应作为重点来发展。而且应该是目前已有一定基础，有条件、有可能发展起来的产品。如：1.大型精密塑料模具塑料模具占我国模具总量的比例正逐年上升，发展潜力巨大。目前虽然已有相当技术基础并正在快速发展，但技术水平与国外仍有较大差距，总量也供不应求，每年进口几亿美元。2.主要模具标准件目前国内已有较大产量的模具标准件主要是模架、导向件、推杆推管、弹性元件等。这些产品不但国内配套大量需要，出口前景也很好，应继续大力发展。虽然如此，我国的冲压模具设计制造能力与市场需要和国际先进水平相比仍有较大差距。这些主要表现在飞行器钣金件、高档轿车和大中型汽车覆盖件模具及高精度冲模方面，无论在设计还是加工工艺和能力方面，都有较大差距。覆盖件模具，具有设计和制造难度大，质量和精度要求高的特点，可代表覆盖件模具的水平。虽然在设计制造方法和手段方面已基本达到了国际水平，模具结构功能方面也接近国际水平，在模具国产化进程中前进了一大步，但在制造质量、精度、制造周期等方面，与国外相比还存在一定的差距。标志冲模技术先进水平的多工位级进模和多功能模具，是我第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页国重点发展的精密模具品种。有代表性的是集机电一体化的铁芯精密自动阀片多功能模具，已...
