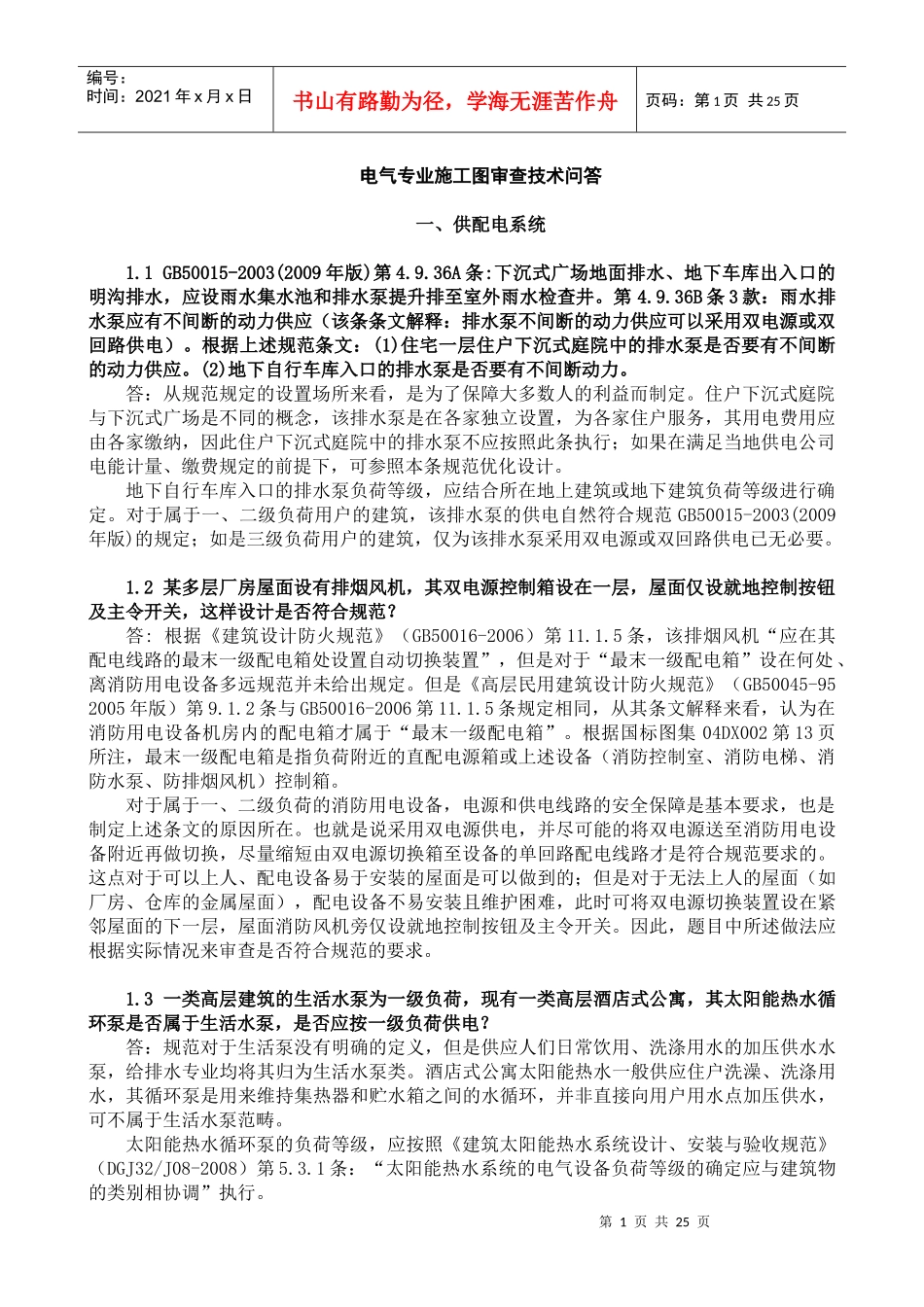

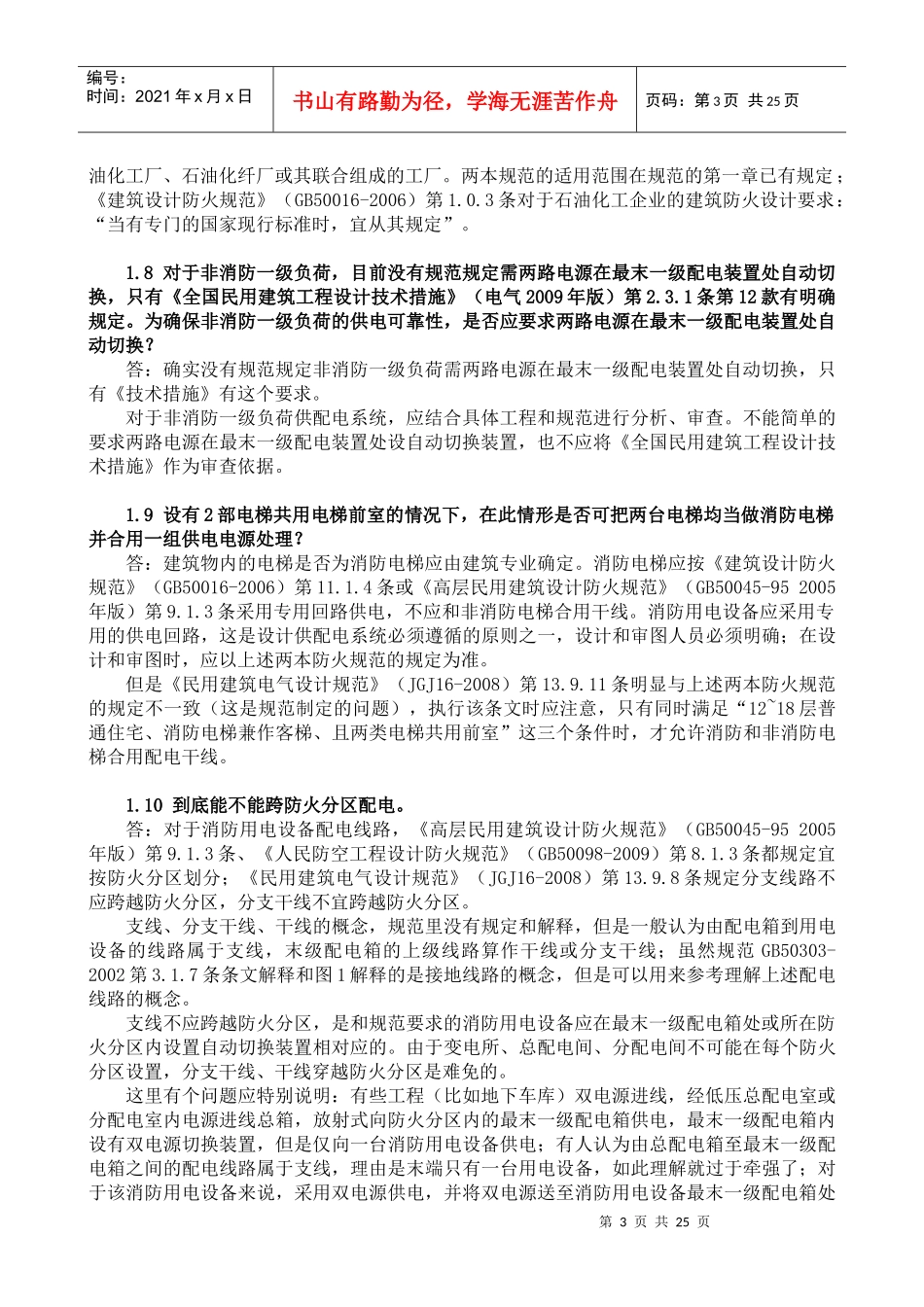

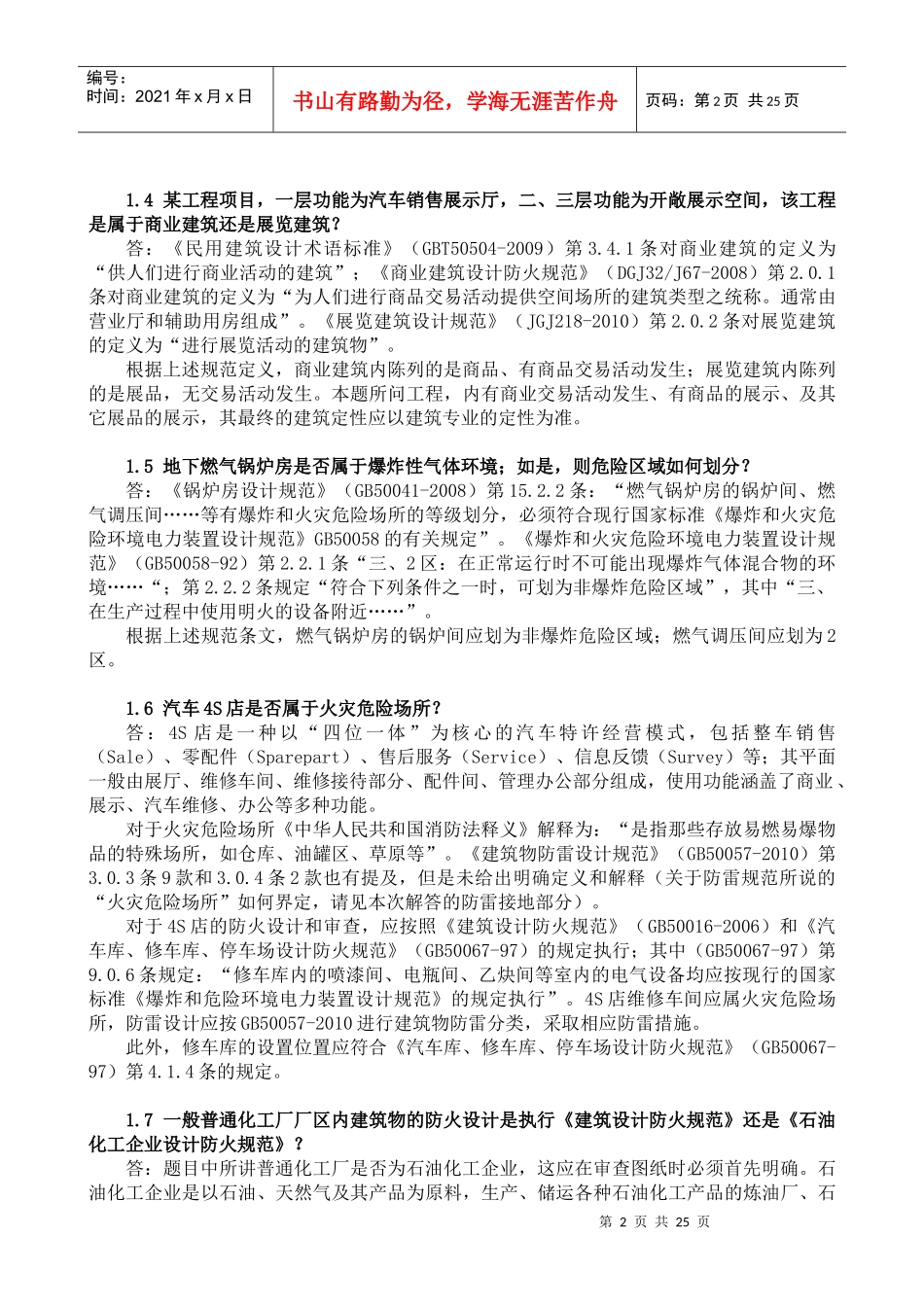

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页电气专业施工图审查技术问答一、供配电系统1.1GB50015-2003(2009年版)第4.9.36A条:下沉式广场地面排水、地下车库出入口的明沟排水，应设雨水集水池和排水泵提升排至室外雨水检查井。第4.9.36B条3款：雨水排水泵应有不间断的动力供应（该条条文解释：排水泵不间断的动力供应可以采用双电源或双回路供电）。根据上述规范条文：(1)住宅一层住户下沉式庭院中的排水泵是否要有不间断的动力供应。(2)地下自行车库入口的排水泵是否要有不间断动力。答：从规范规定的设置场所来看，是为了保障大多数人的利益而制定。住户下沉式庭院与下沉式广场是不同的概念，该排水泵是在各家独立设置，为各家住户服务，其用电费用应由各家缴纳，因此住户下沉式庭院中的排水泵不应按照此条执行；如果在满足当地供电公司电能计量、缴费规定的前提下，可参照本条规范优化设计。地下自行车库入口的排水泵负荷等级，应结合所在地上建筑或地下建筑负荷等级进行确定。对于属于一、二级负荷用户的建筑，该排水泵的供电自然符合规范GB50015-2003(2009年版)的规定；如是三级负荷用户的建筑，仅为该排水泵采用双电源或双回路供电已无必要。1.2某多层厂房屋面设有排烟风机，其双电源控制箱设在一层，屋面仅设就地控制按钮及主令开关，这样设计是否符合规范？答:根据《建筑设计防火规范》（GB50016-2006）第11.1.5条，该排烟风机“应在其配电线路的最末一级配电箱处设置自动切换装置”，但是对于“最末一级配电箱”设在何处、离消防用电设备多远规范并未给出规定。但是《高层民用建筑设计防火规范》（GB50045-952005年版）第9.1.2条与GB50016-2006第11.1.5条规定相同，从其条文解释来看，认为在消防用电设备机房内的配电箱才属于“最末一级配电箱”。根据国标图集04DX002第13页所注，最末一级配电箱是指负荷附近的直配电源箱或上述设备（消防控制室、消防电梯、消防水泵、防排烟风机）控制箱。对于属于一、二级负荷的消防用电设备，电源和供电线路的安全保障是基本要求，也是制定上述条文的原因所在。也就是说采用双电源供电，并尽可能的将双电源送至消防用电设备附近再做切换，尽量缩短由双电源切换箱至设备的单回路配电线路才是符合规范要求的。这点对于可以上人、配电设备易于安装的屋面是可以做到的；但是对于无法上人的屋面（如厂房、仓库的金属屋面），配电设备不易安装且维护困难，此时可将双电源切换装置设在紧邻屋面的下一层，屋面消防风机旁仅设就地控制按钮及主令开关。因此，题目中所述做法应根据实际情况来审查是否符合规范的要求。1.3一类高层建筑的生活水泵为一级负荷，现有一类高层酒店式公寓，其太阳能热水循环泵是否属于生活水泵，是否应按一级负荷供电？答：规范对于生活泵没有明确的定义，但是供应人们日常饮用、洗涤用水的加压供水水泵，给排水专业均将其归为生活水泵类。酒店式公寓太阳能热水一般供应住户洗澡、洗涤用水，其循环泵是用来维持集热器和贮水箱之间的水循环，并非直接向用户用水点加压供水，可不属于生活水泵范畴。太阳能热水循环泵的负荷等级，应按照《建筑太阳能热水系统设计、安装与验收规范》（DGJ32/J08-2008）第5.3.1条：“太阳能热水系统的电气设备负荷等级的确定应与建筑物的类别相协调”执行。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页1.4某工程项目，一层功能为汽车销售展示厅，二、三层功能为开敞展示空间，该工程是属于商业建筑还是展览建筑？答：《民用建筑设计术语标准》（GBT50504-2009）第3.4.1条对商业建筑的定义为“供人们进行商业活动的建筑”；《商业建筑设计防火规范》（DGJ32/J67-2008）第2.0.1条对商业建筑的定义为“为人们进行商品交易活动提供空间场所的建筑类型之统称。通常由营业厅和辅助用房组成”。《展览建筑设计规范》（JGJ218-2010）第2.0.2条对展览建筑的定义为“进行展览活动的建筑物”。根据上述规范定义，商业建筑内陈列的是商品、有商品交易活动发生；展览建筑内陈列的是展品，无交易活动发生。本...
