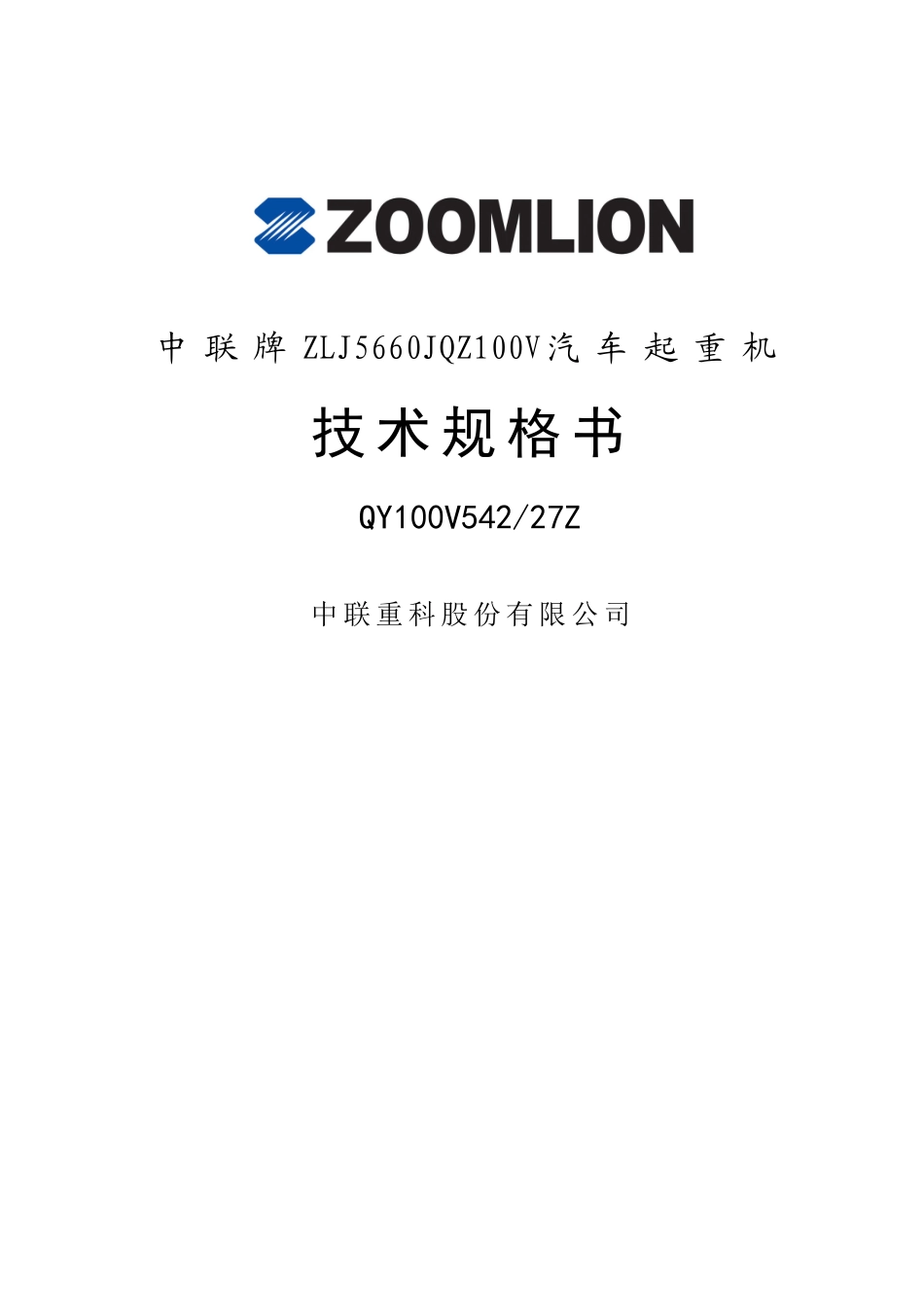

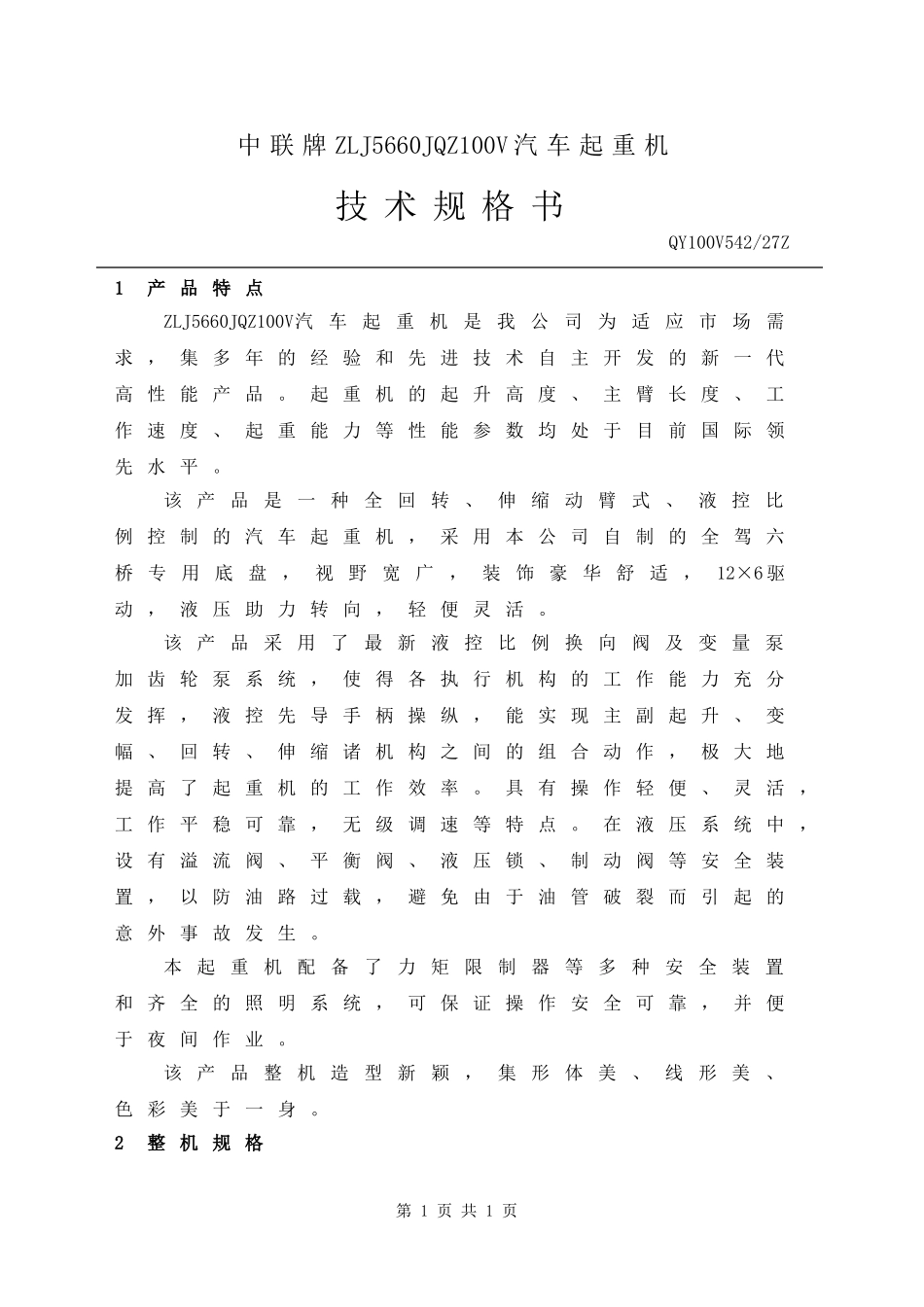

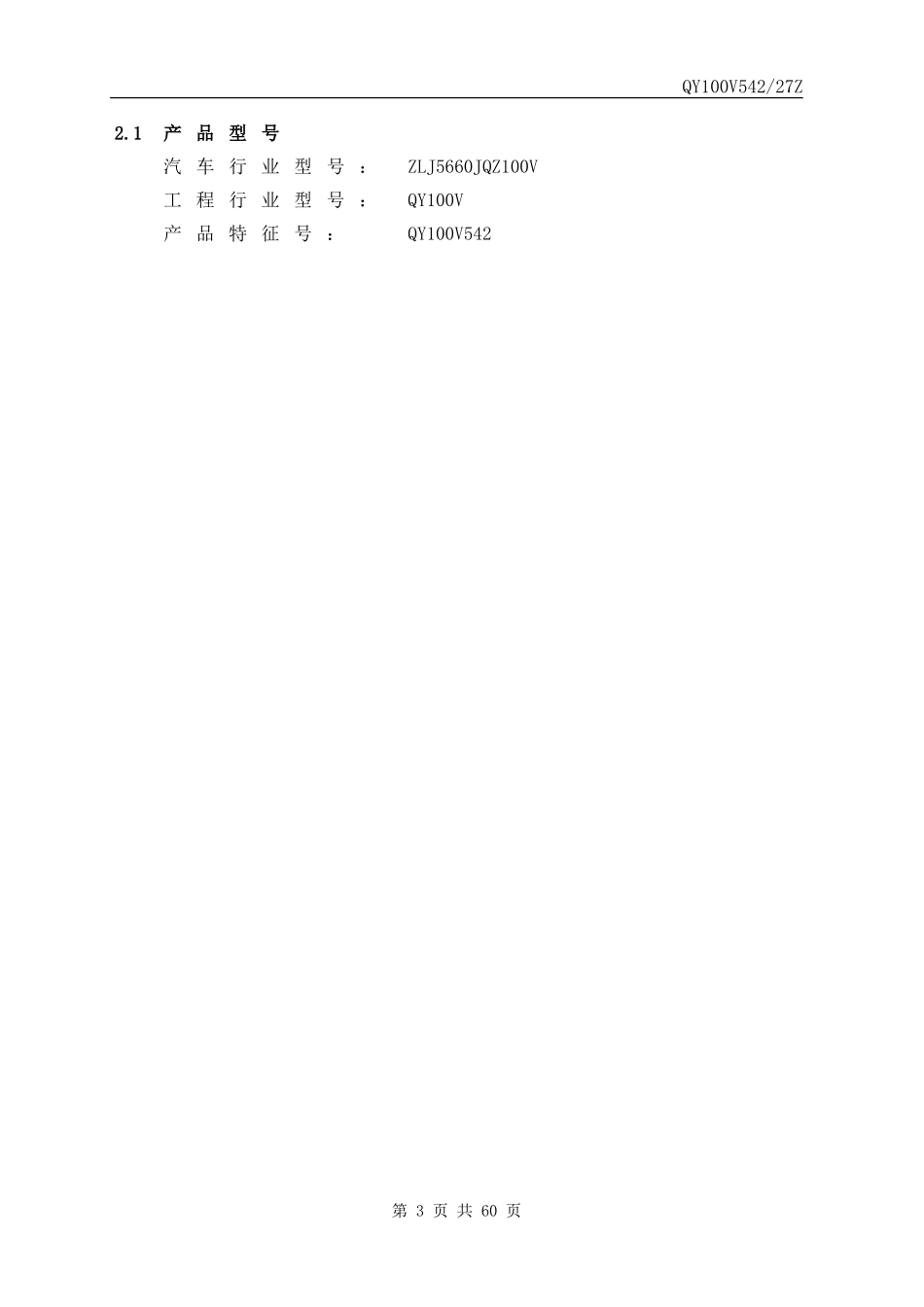

中联牌ZLJ5660JQZ100V汽车起重机技术规格书QY100V542/27Z中联重科股份有限公司中联牌ZLJ5660JQZ100V汽车起重机技术规格书QY100V542/27Z1产品特点ZLJ5660JQZ100V汽车起重机是我公司为适应市场需求，集多年的经验和先进技术自主开发的新一代高性能产品。起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于目前国际领先水平。该产品是一种全回转、伸缩动臂式、液控比例控制的汽车起重机，采用本公司自制的全驾六桥专用底盘，视野宽广，装饰豪华舒适，12×6驱动，液压助力转向，轻便灵活。该产品采用了最新液控比例换向阀及变量泵加齿轮泵系统，使得各执行机构的工作能力充分发挥，液控先导手柄操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。具有操作轻便、灵活，工作平稳可靠，无级调速等特点。在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载，避免由于油管破裂而引起的意外事故发生。本起重机配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。该产品整机造型新颖，集形体美、线形美、色彩美于一身。2整机规格第1页共1页QY100V542/27Z2.1产品型号汽车行业型号：ZLJ5660JQZ100V工程行业型号：QY100V产品特征号：QY100V542第3页共60页QY100V542/27Z2.2主要技术参数项目数值备注工作性能参数最大额定总起重量kg100000基本臂最大起重力矩kN·m4312R5.5m，Q80t最长主臂最大起重力矩kN·m2371R22m，Q11t基本臂最大起升高度m15.8主臂最大起升高度m56.9不考虑吊臂变形副臂最大起升高度m82.9工作速度单绳最大速度（主卷扬）m/min115卷筒第四层单绳最大速度（副卷扬）m/min75卷筒第二层起重臂起臂时间s85起重臂伸出时间s150回转速度r/min0～1.6行驶参数最大使用海拔高度m2000最高行驶速度km/h75最大爬坡度%40最小转弯直径m≤24最小离地间隙mm325百公里油耗L85质量参数行驶状态自重（总质量）kg66000整车整备质量kg65805前轴轴荷kg10000+10000+10000后桥轴荷kg13000+13000+10000尺寸参数外形尺寸(长×宽×高)mm16500×3000×3950支腿纵向距离m8.35支腿横向距离m全伸7.80、半伸5.3尾部回转半径mm4700配重主臂长m14.6-56主臂仰角°-1.5～82副臂长m11、18.6、26.68m加长臂为选装副臂安装角°0、30第3页共60页QY100V542/27Z2.3额定起重量表本起重机有46种不同使用工况的额定起重量表，操作者应根据实际作业情况选择相对应的额定起重量表来确定额定起重量，详见表1～表46：1)主臂额定起重量：表1～表27；2)副臂额定起重量：表28～表34；3)鹅头架额定起重量：表35～表46。表中“Ⅰ”栏的数值表示：与之对应的主臂长度工况下，Ⅰ缸伸出的长度；“Ⅱ”栏的数值表示：与之对应的主臂长度工况下，Ⅱ缸伸出长度的3倍。备注：表中带*号额定起重量采用110t吊钩。第3页共60页QY100V542/27Z表1主臂额定起重量单位：吨I缸伸至100%，支腿全伸，360°作业，36吨配重工作幅度臂长（m）工作幅度14.619.925.30.335.540.745.951.56.03.0100*903.03.5100*90703.54.094*90704.04.5898570554.55.0848067555.05.580756555465.56.072706155466.06.56665.5585346376.57.060605550.546377.08.0525249.45.541.535.5308.09.046464541.5383328.59.010.0414141383530.526.52310.011.037373532.52824.521.1611.012.0333332.530262320.1612.014.025.825.272622.520181614.016.02021.622.520181614.516.018.015.17.418.31816.514.13.118.020.012.14.215.115.814.513.1220.022.011.712.613.313121122.024.09.710.611.311.810.1024.026.08.99.610.19.89.126.028.07.58.28.78.98.328.030.077.57.97.630.032.05.96.46.8732.034.055.55.96.334.036.04.75.15.536.038.044.44.838.040.03.84.140.042.03.23.542.044.0344.046.02.546.0Ⅰ05.310.10.510.510.510.510.10.5ⅠⅡ0005.210.415.620.826.30.9Ⅱ倍率141210865432倍率吊钩90t55t25t吊钩第3页共60页QY100V542/27Z表2主臂额定起重量单位：吨I缸伸至50%，支腿全伸，360°作业，36吨配重工作幅度（m臂长（m）工作幅度（m14.619.925.130.335.540.745.950.83.0...
