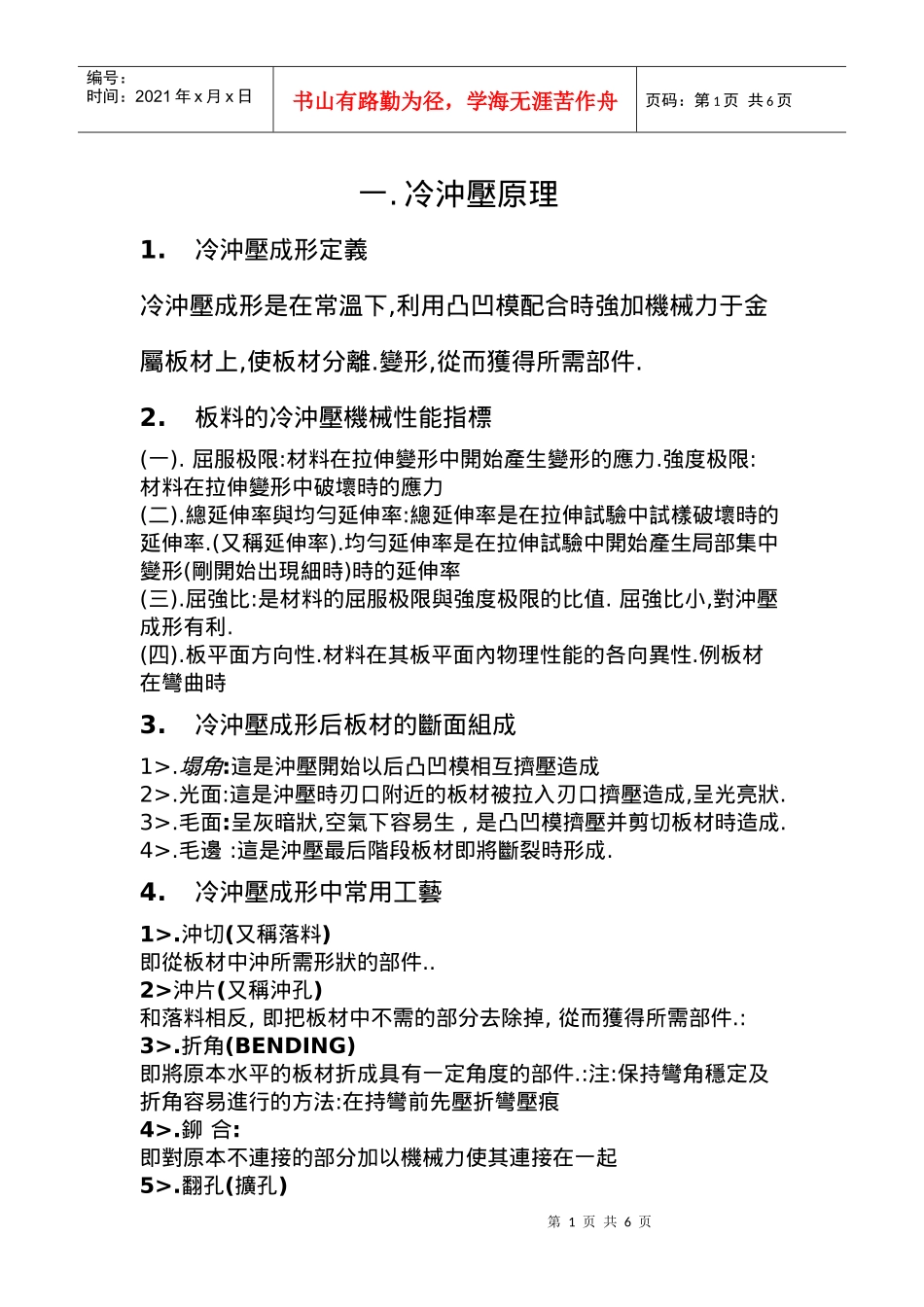

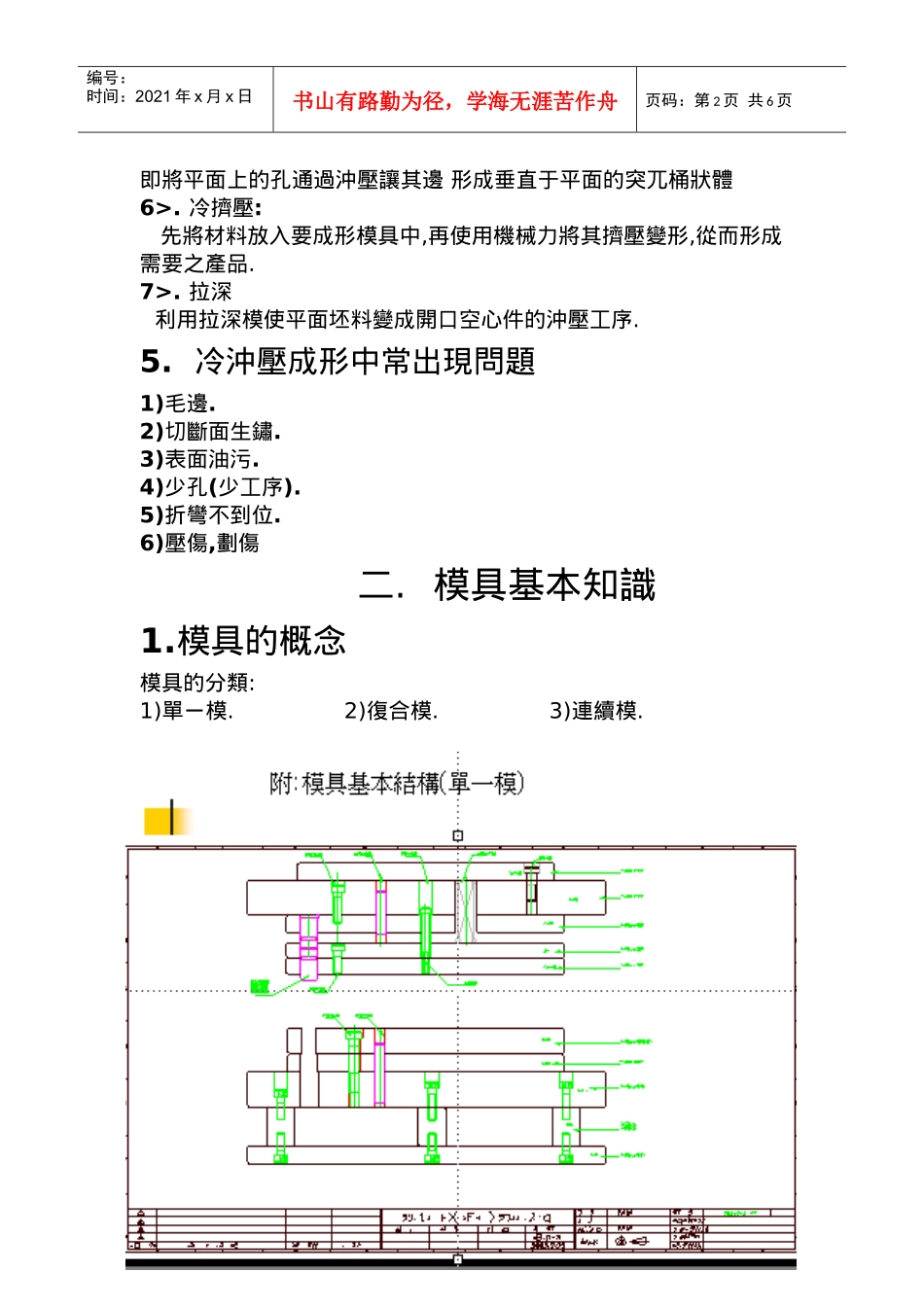

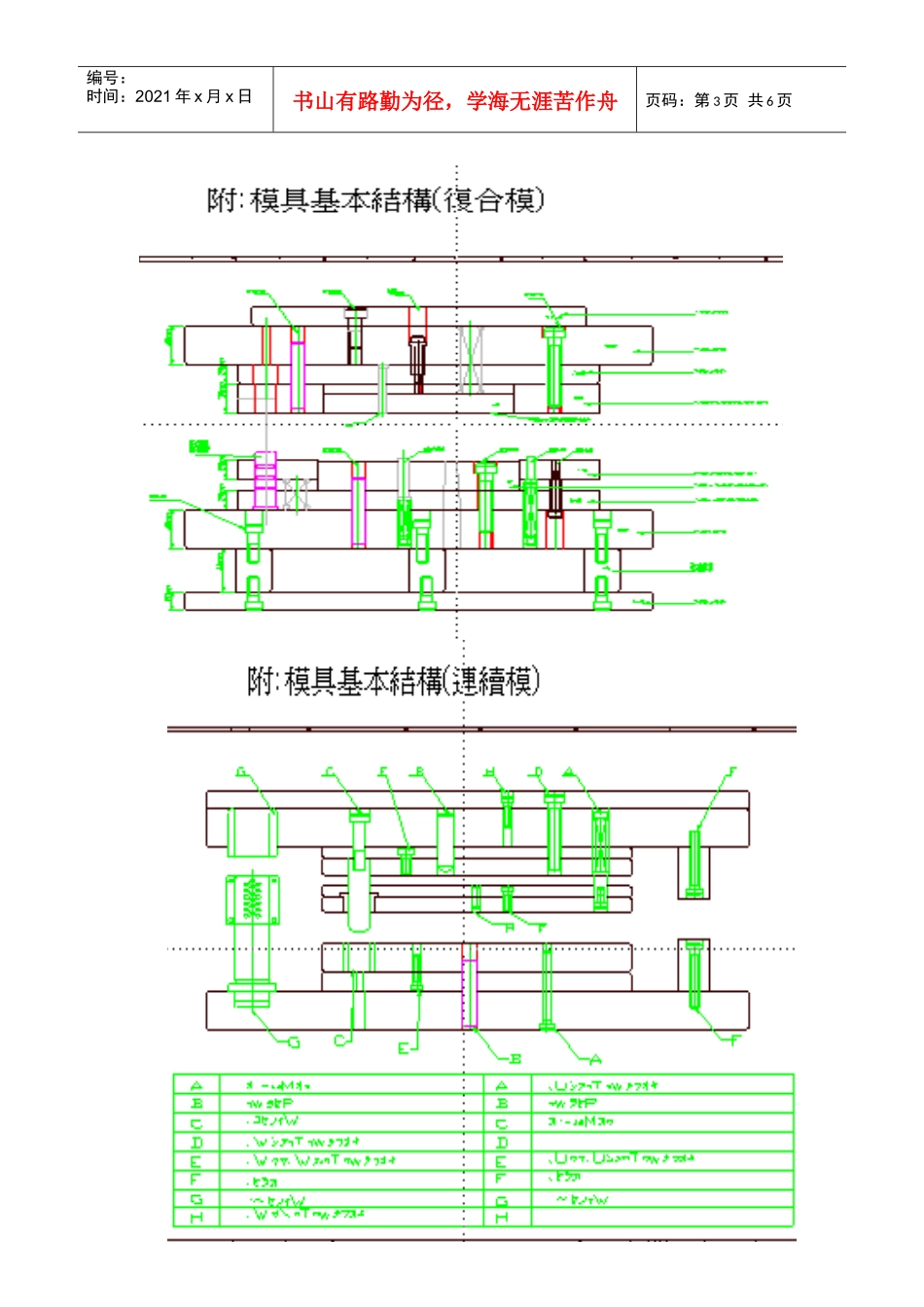

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页一.冷沖壓原理1.冷沖壓成形定義冷沖壓成形是在常溫下,利用凸凹模配合時強加機械力于金屬板材上,使板材分離.變形,從而獲得所需部件.2.板料的冷沖壓機械性能指標(一).屈服极限:材料在拉伸變形中開始產生變形的應力.強度极限:材料在拉伸變形中破壞時的應力(二).總延伸率與均勻延伸率:總延伸率是在拉伸試驗中試樣破壞時的延伸率.(又稱延伸率).均勻延伸率是在拉伸試驗中開始產生局部集中變形(剛開始出現細時)時的延伸率(三).屈強比:是材料的屈服极限與強度极限的比值.屈強比小,對沖壓成形有利.(四).板平面方向性.材料在其板平面內物理性能的各向異性.例板材在彎曲時3.冷沖壓成形后板材的斷面組成1>.塌角:這是沖壓開始以后凸凹模相互擠壓造成2>.光面:這是沖壓時刃口附近的板材被拉入刃口擠壓造成,呈光亮狀.3>.毛面:呈灰暗狀,空氣下容易生,是凸凹模擠壓并剪切板材時造成.4>.毛邊:這是沖壓最后階段板材即將斷裂時形成.4.冷沖壓成形中常用工藝1>.沖切(又稱落料)即從板材中沖所需形狀的部件..2>沖片(又稱沖孔)和落料相反,即把板材中不需的部分去除掉,從而獲得所需部件.:3>.折角(BENDING)即將原本水平的板材折成具有一定角度的部件.:注:保持彎角穩定及折角容易進行的方法:在持彎前先壓折彎壓痕4>.鉚合:即對原本不連接的部分加以機械力使其連接在一起5>.翻孔(擴孔)第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页即將平面上的孔通過沖壓讓其邊形成垂直于平面的突兀桶狀體6>.冷擠壓:先將材料放入要成形模具中,再使用機械力將其擠壓變形,從而形成需要之產品.7>.拉深利用拉深模使平面坯料變成開口空心件的沖壓工序.5.冷沖壓成形中常出現問題1)毛邊.2)切斷面生鏽.3)表面油污.4)少孔(少工序).5)折彎不到位.6)壓傷,劃傷二.模具基本知識1.模具的概念模具的分類:1)單ㄧ模.2)復合模.3)連續模.第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页2.模具的組成1．上模座板:固定模,一般位于上模頂部,是將上模和壓力機連接起來,在沖壓時為模具提供足夠的壓力.,并把上模板和上模夾板同沖壓機連接起來.２．上模夾板:是為固定上模(凸模或凹模)及其中的沖頭和卸料裝,減壓裝而設.３．上模板:和下模在沖壓時相互配合,用以形成沖壓件形狀.４．下模板:作用同1.５．下模夾板:除3.的作用外,還可以承受一定的壓力,增強模具的抗壓強度.６．下模座板:用于將下模固定在沖壓機圾平台上,穩定下模.７．導柱:作用有以下几點:1>.為了使上下模准確無誤的配合,達到一定的定位作用.2>.為了不使上下模配合時因方向的偏差而碰傷.使導柱先于上下模和導孔配合,達到一定的導向作用.8.脫料板:用于把沖壓后卡在沖頭上的沖件或廢料卸下來.第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页並有導正模具方向的作用.9..擋料銷:使板料在沖壓中正確定位,以沖出合格產品.10.導向銷:在連續模中導正板料方向.11.彈簧,螺釘.三.板材的介紹1.板材的種類1)SECC(鍍鋅板)2)SPCC(泠紮板,金光板)3)Cu板4)AL板5)SUS304/3012.電鍍鋅板的鍍層介紹ㄧ).SECC的種類1.EW:白色鉻酸鹽塗膜處理鋼板2.CF:耐指紋性有機塗膜處理鋼板3.CFK:耐損傷耐指紋性有機塗膜處理鋼板二).塗層的結構EWCF,CFK第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页鉻酸鹽塗有機復合塗層鉻酸鹽塗鍍鋅層鍍鋅層鋼板表面鋼板表面四).板材易出現的問題1)顏色.2)氧化斑點.3)切口生鏽.4)劃傷
