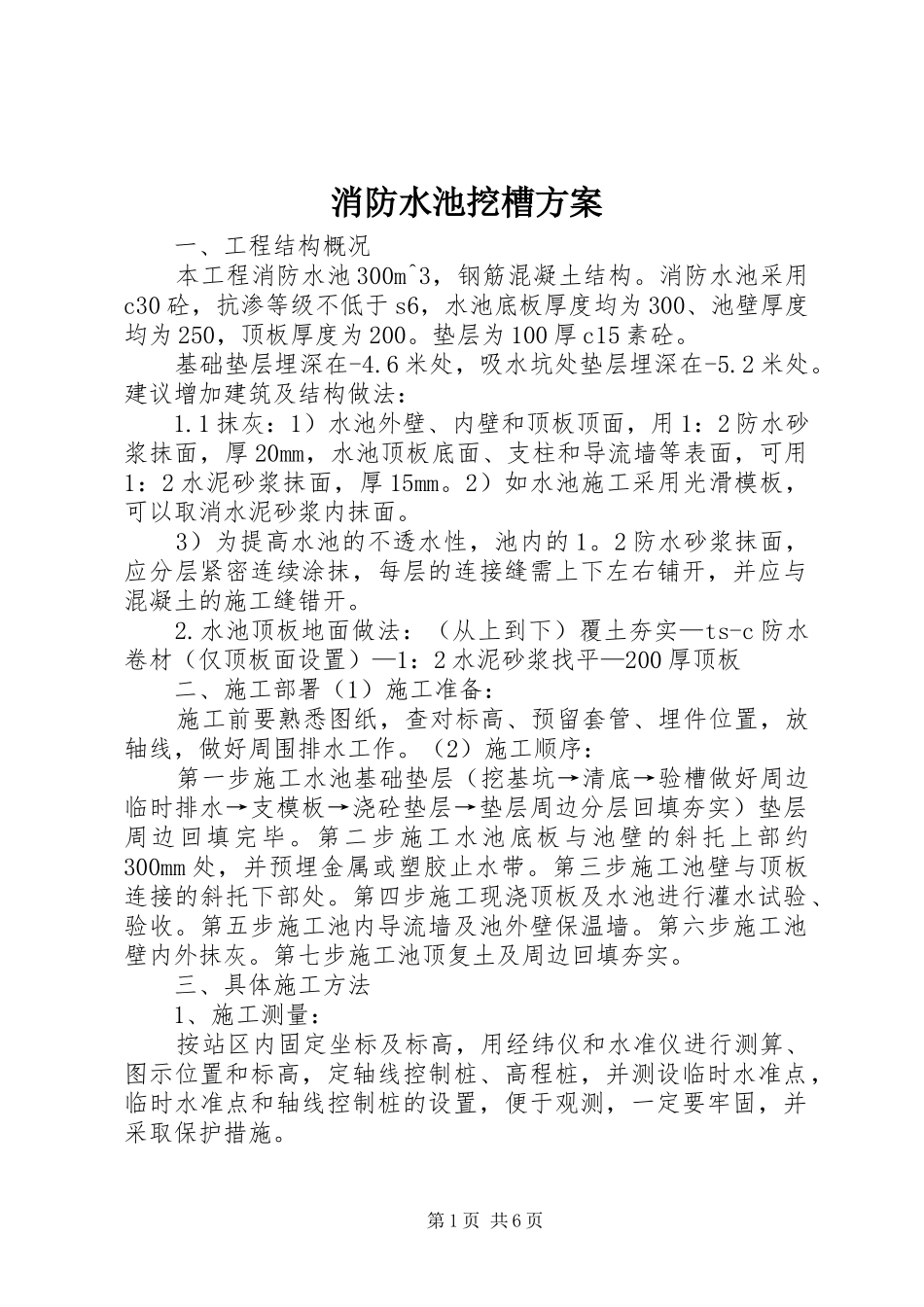

消防水池挖槽方案一、工程结构概况本工程消防水池300m^3，钢筋混凝土结构。消防水池采用c30砼，抗渗等级不低于s6，水池底板厚度均为300、池壁厚度均为250，顶板厚度为200。垫层为100厚c15素砼。基础垫层埋深在-4.6米处，吸水坑处垫层埋深在-5.2米处。建议增加建筑及结构做法：1.1抹灰：1）水池外壁、内壁和顶板顶面，用1：2防水砂浆抹面，厚20mm，水池顶板底面、支柱和导流墙等表面，可用1：2水泥砂浆抹面，厚15mm。2）如水池施工采用光滑模板，可以取消水泥砂浆内抹面。3）为提高水池的不透水性，池内的1。2防水砂浆抹面，应分层紧密连续涂抹，每层的连接缝需上下左右铺开，并应与混凝土的施工缝错开。2.水池顶板地面做法：（从上到下）覆土夯实—ts-c防水卷材（仅顶板面设置）—1：2水泥砂浆找平—200厚顶板二、施工部署（1）施工准备：施工前要熟悉图纸，查对标高、预留套管、埋件位置，放轴线，做好周围排水工作。（2）施工顺序：第一步施工水池基础垫层（挖基坑→清底→验槽做好周边临时排水→支模板→浇砼垫层→垫层周边分层回填夯实）垫层周边回填完毕。第二步施工水池底板与池壁的斜托上部约300mm处，并预埋金属或塑胶止水带。第三步施工池壁与顶板连接的斜托下部处。第四步施工现浇顶板及水池进行灌水试验、验收。第五步施工池内导流墙及池外壁保温墙。第六步施工池壁内外抹灰。第七步施工池顶复土及周边回填夯实。三、具体施工方法1、施工测量：按站区内固定坐标及标高，用经纬仪和水准仪进行测算、图示位置和标高，定轴线控制桩、高程桩，并测设临时水准点，临时水准点和轴线控制桩的设置，便于观测，一定要牢固，并采取保护措施。第1页共6页2、基坑开挖：基坑底部的开挖宽度可按下式计算：b＝b1＋2b1+b2式中b基坑底部开挖长或宽b1垫层宽度或长度b1每侧工作面宽b2可变数（设临时排水或需设挡土板宽度）边坡坡度按硬塑粘性土类，放坡系数为1。1计算，现根据现场实际情况，基底周围需设一条临时小明沟（离垫层500mm外）。再设临时抽水井中一个，以防下雨时损坏基底土质，挖基底土方时，根据反铲性能，可次挖到设计标高以上200mm，以后用人工挖除至设计标高，若遇有地下水，根据排水条件和场地情况挖至地下水位以上，待排除地下水后再挖至预定标高。3、验槽根据图纸要求，不同土质情况有不同的地基处理，在开挖基坑时，及时会同设计、监理方确认土质情况，并对基础形式作业决定。基坑底高程的允许偏差为±20mm。4、施工排水2施工排水采用明沟排水，设排水井用清水泵抽水，排至场地排水系统，排水沟终止使用后用砂石将排水沟、井填实。5、基础垫层待验槽完毕，及时安排木工支模、复测垫层标高，注意留置入水坑部位尺寸，浇筑砼整板垫层。待砼强度达到75%时，清理杂物抽干积水进行垫层周边分层回填工作。6、水池底、壁、顶施工先清扫垫层，弹出按图纸上的轴线、壁厚、柱位置，然后绑扎钢筋，预埋、焊接壁上套管。在保证质量前提下，现把水池分成三次浇筑：第一次在底板与池壁斜托上部300mm处留施工处，在这300mm处壁中设橡胶或钢板止水带，止水带300宽通长、上露150mm砼内150mm，要安放平直。第二次绑扎池壁钢筋、支模板在顶板与池壁斜托下部留施工处，第三次绑扎顶板钢筋，预埋套管，浇顶板砼。做好池壁顶、砼保养工作。7、精心处理施工缝在每一施工处钢筋绑扎完毕后及时清理松动砼渣、杂物等。在施工时要尽量缩短施工缝，上、下两层砼的浇灌间隙时间，第2页共6页在浇灌前要浇水湿润，先铺10cm水泥砂浆（同强度等级的砼，除去石子）再倒入砼。8、钢筋绑扎施工按施工图纸施工，严格控制保护层厚度，钢筋遇到孔洞时应尽量绕开，不得截断，如必须截断时，应与孔洞加固环钢筋焊接锚固，钢筋搭接接头应相互错开，搭长按图纸要求施工，同截面处钢筋接头数量应不大于总数量的25%。9、模板工程3支水池、池壁、顶模板，应先立内模，绑扎钢筋完毕，再立外模，为了使模板有足够的强度，刚度和稳定性，内外模用拉结止水螺栓，钢管紧固，内模里圈用花蓝螺栓、螺丝拉条拉紧。10、砼浇灌和振捣浇注砼时应沿池壁四周均匀进行，每层高度约20-25cm（若浇注高度超过2米时，应设串桶、溜槽、溜管...
