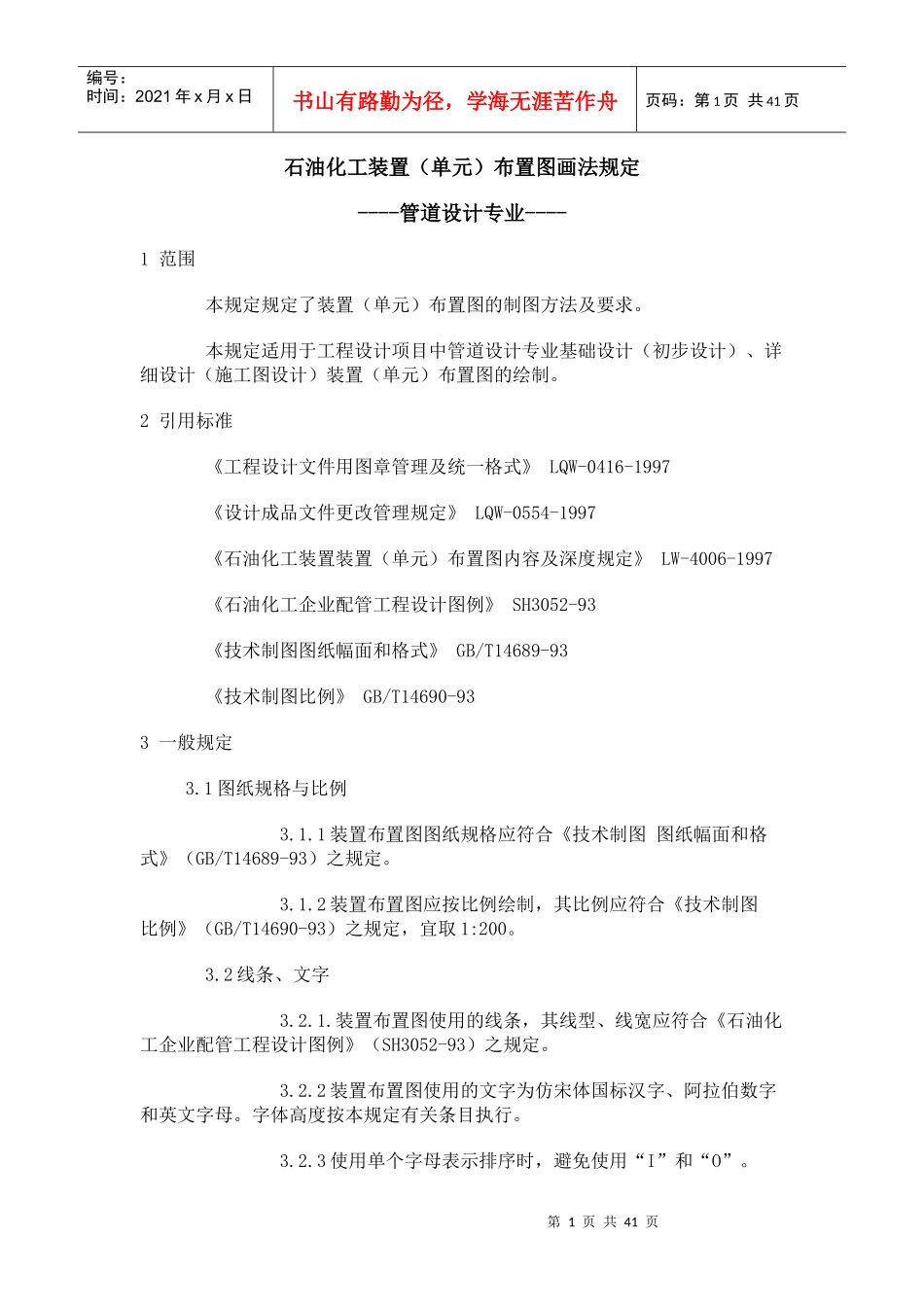

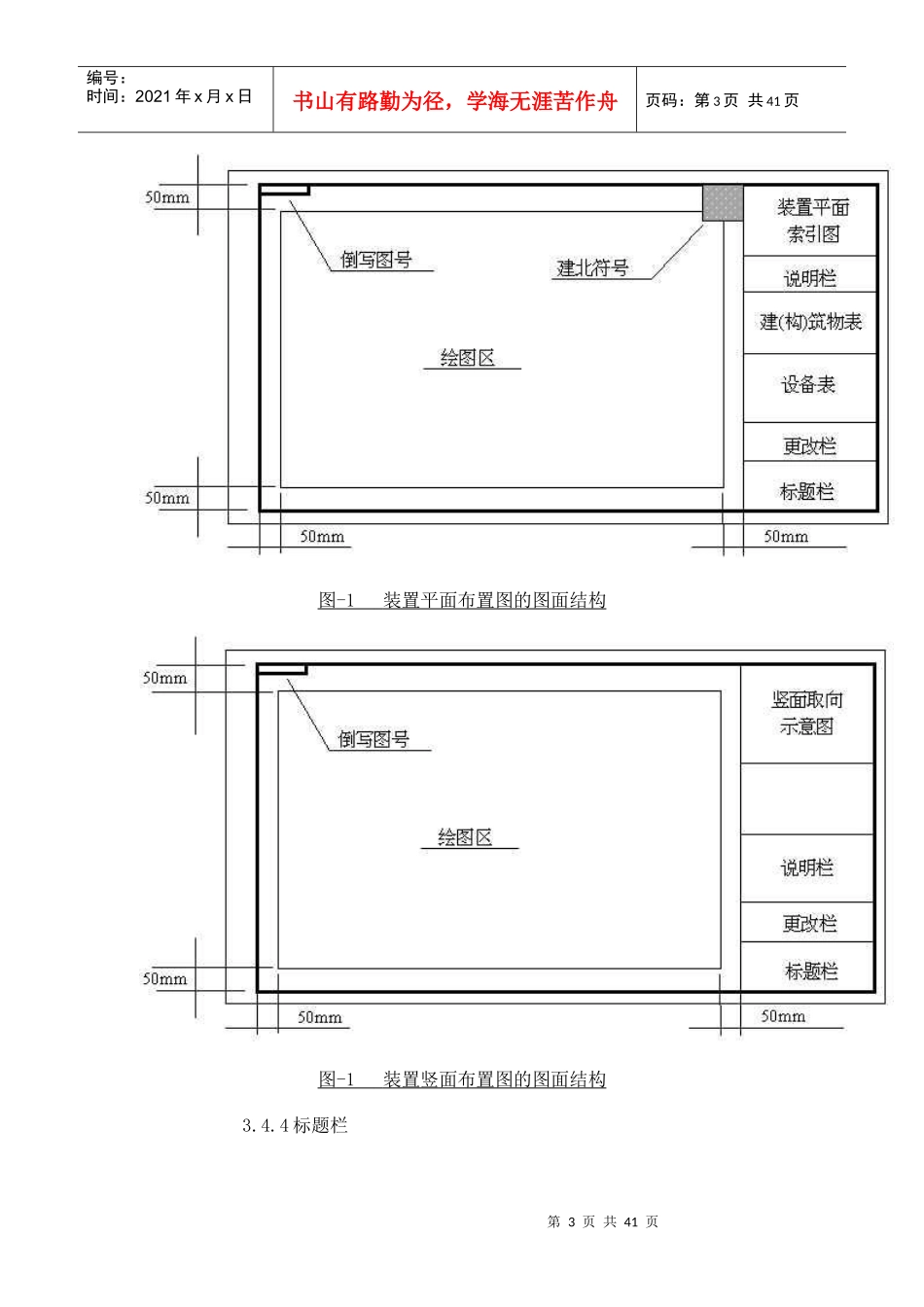

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页石油化工装置（单元）布置图画法规定----管道设计专业----1范围本规定规定了装置（单元）布置图的制图方法及要求。本规定适用于工程设计项目中管道设计专业基础设计（初步设计）、详细设计（施工图设计）装置（单元）布置图的绘制。2引用标准《工程设计文件用图章管理及统一格式》LQW-0416-1997《设计成品文件更改管理规定》LQW-0554-1997《石油化工装置装置（单元）布置图内容及深度规定》LW-4006-1997《石油化工企业配管工程设计图例》SH3052-93《技术制图图纸幅面和格式》GB/T14689-93《技术制图比例》GB/T14690-933一般规定3.1图纸规格与比例3.1.1装置布置图图纸规格应符合《技术制图图纸幅面和格式》（GB/T14689-93）之规定。3.1.2装置布置图应按比例绘制，其比例应符合《技术制图比例》（GB/T14690-93）之规定，宜取1:200。3.2线条、文字3.2.1.装置布置图使用的线条，其线型、线宽应符合《石油化工企业配管工程设计图例》（SH3052-93）之规定。3.2.2装置布置图使用的文字为仿宋体国标汉字、阿拉伯数字和英文字母。字体高度按本规定有关条目执行。3.2.3使用单个字母表示排序时，避免使用“I”和“O”。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页3.3装置布置图以装置平面布置图和装置竖面布置图的图示方式表示。3.3.1对于含有两个及两个以上单元的装置，应分别绘制装置总平面布置图及单元平面布置图。设备表、建（构）筑物表应附带在相应的单元平面布置图中。3.3.2当装置或单元平面有多层次布置，表示在同一张图中有困难时，可将上层平面布置及设备表、建（构）筑物表另绘。3.3.3当装置或单元竖面布置图表示在同一张图中有困难时，可分两张或多张绘制。3.4图面结构装置平面布置图的图面结构如图-1；装置竖面布置图的图面结构如图-2。3.4.1绘图区（1）所有图示内容均应绘制在绘图区内。而设备位号、建（构）筑物编号、尺寸线、结构轴线及坐标等可标注在绘图区外。绘图区用于标注设备位号、建（构）筑物编号名称及示图名称等所用的字体高度为4～5mm，其它用字的字体高度为3～3.5mm。（2）由两个及两个以上单元组成一个装置，当每个单元分别表示在不同图纸上时，每张图仅示意本单元的内容，此时应采用“装置平面索引图”表示出本单元在装置中的位置。3.4.2倒写图号写图号应符合公司标准《工程设计文件用图章管理及统一格式》（LQW-0416-1997）的规定。所用文字高度为4～5mm。3.4.3建北向符号（1）建北向符号应位于装置平面布置图中靠近绘图区的右上角。建北指向应朝上或朝左。（2）装置的第1～3版平面布置图中，建北向符号应以当地风玫瑰的形式表示，并标明建北与测北之间的夹角。（3）在单元或装置局部平面布置图及第（2）条规定之外的情况中，建北向符号的表示方法应符合《工程设计文件用图章管理及统一格式》（LQW-0416-1997）的规定。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页图-1装置平面布置图的图面结构图-1装置竖面布置图的图面结构3.4.4标题栏第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页（1）角图章格式应符合《工程设计文件用图章管理及统一格式》(LQW-0416-1997)的要求。（2）标题栏的填写方式应符合项目开工报告的规定。（3）标题栏的文字高度如图-3所示。3.4.5更改栏更改栏填写应符合《设计成品文件更改管理规定》LQW-0554-1997。文字高度4～5mm。3.4.6设备表（1）表格格式应符合《工程设计图纸用表格管理及统一格式》(LQW-0456-1997)的要求，文字高度4～5mm。如图-3所示。（2）设备表中仅填写布置图中所图示的设备，设备的编号、名称、型号规格及数量应与工艺设备表、压鼓表、泵表中相应设备的要求一致。其填写顺序按：加热炉、锅炉/余热锅炉、反应器、炉、塔、冷换、泵、压缩机、鼓风机、容器、其它设备。容器应在型号规格后标明“立”或“卧”式。重叠式设备应在其备注栏中标明“重叠”字样。基础标高填...
