广明高速第二合同段临时用电工程施工方案1VIP免费

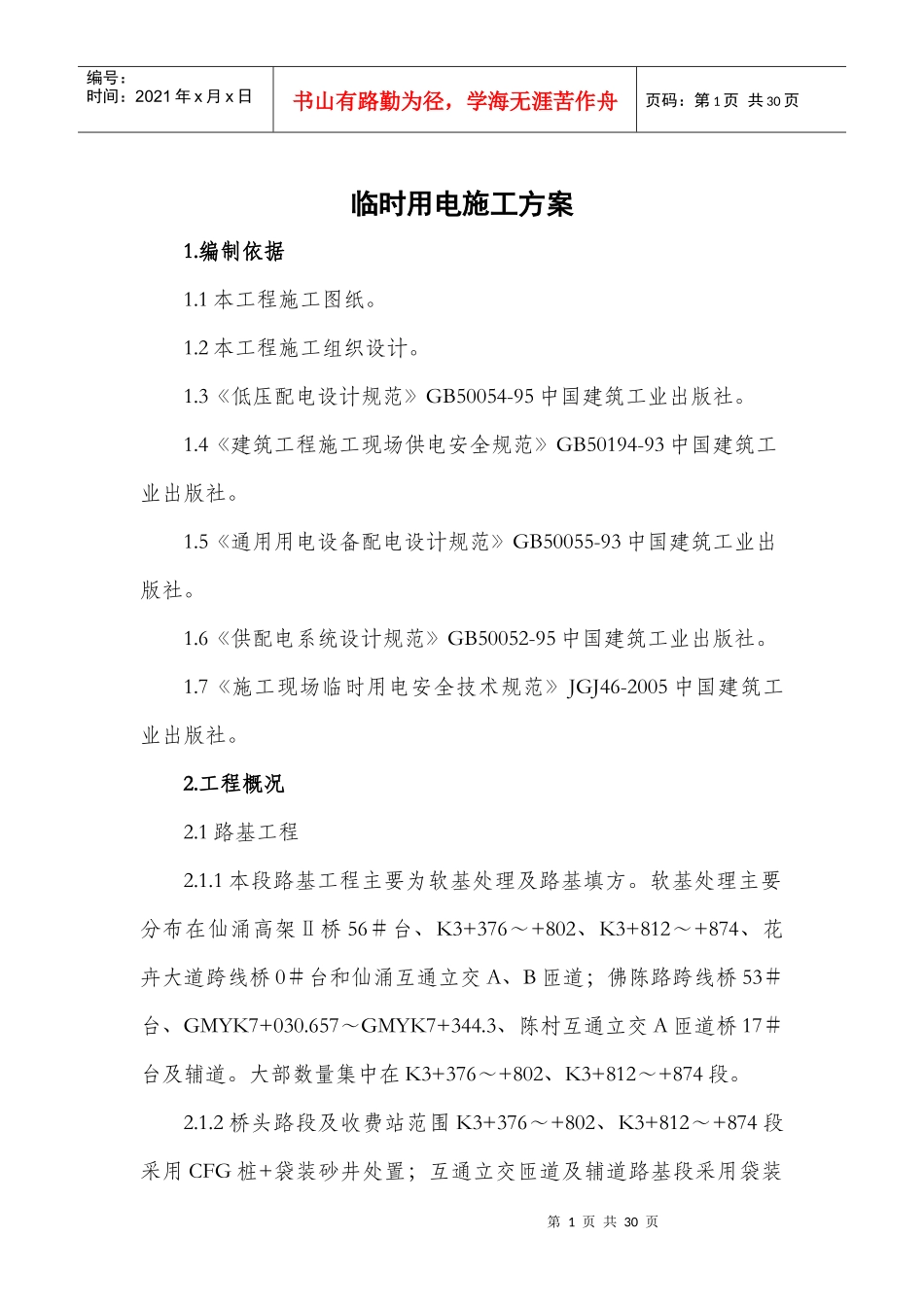

广明高速第二合同段临时用电工程施工方案1_第1页
1/30

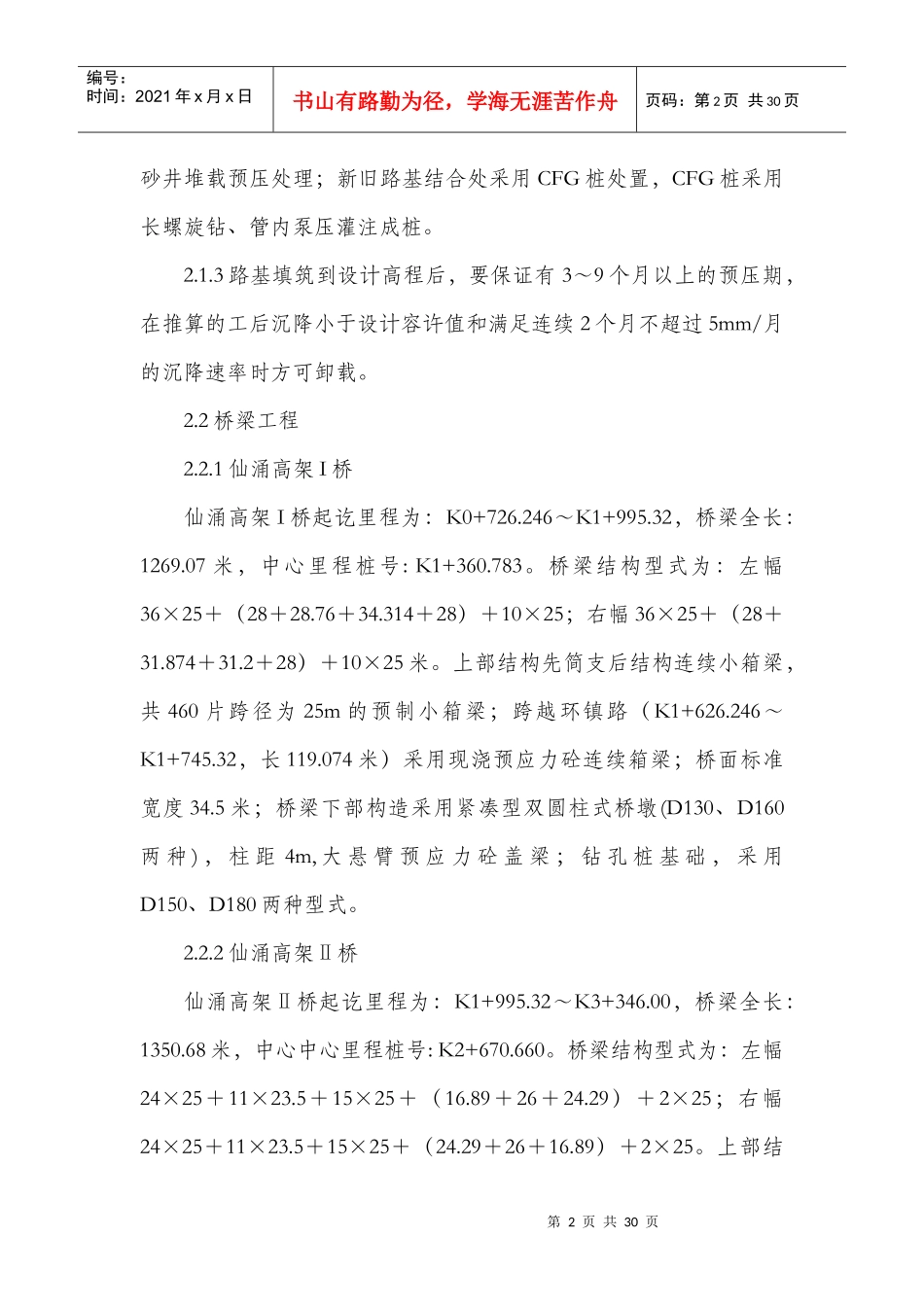

广明高速第二合同段临时用电工程施工方案1_第2页
2/30

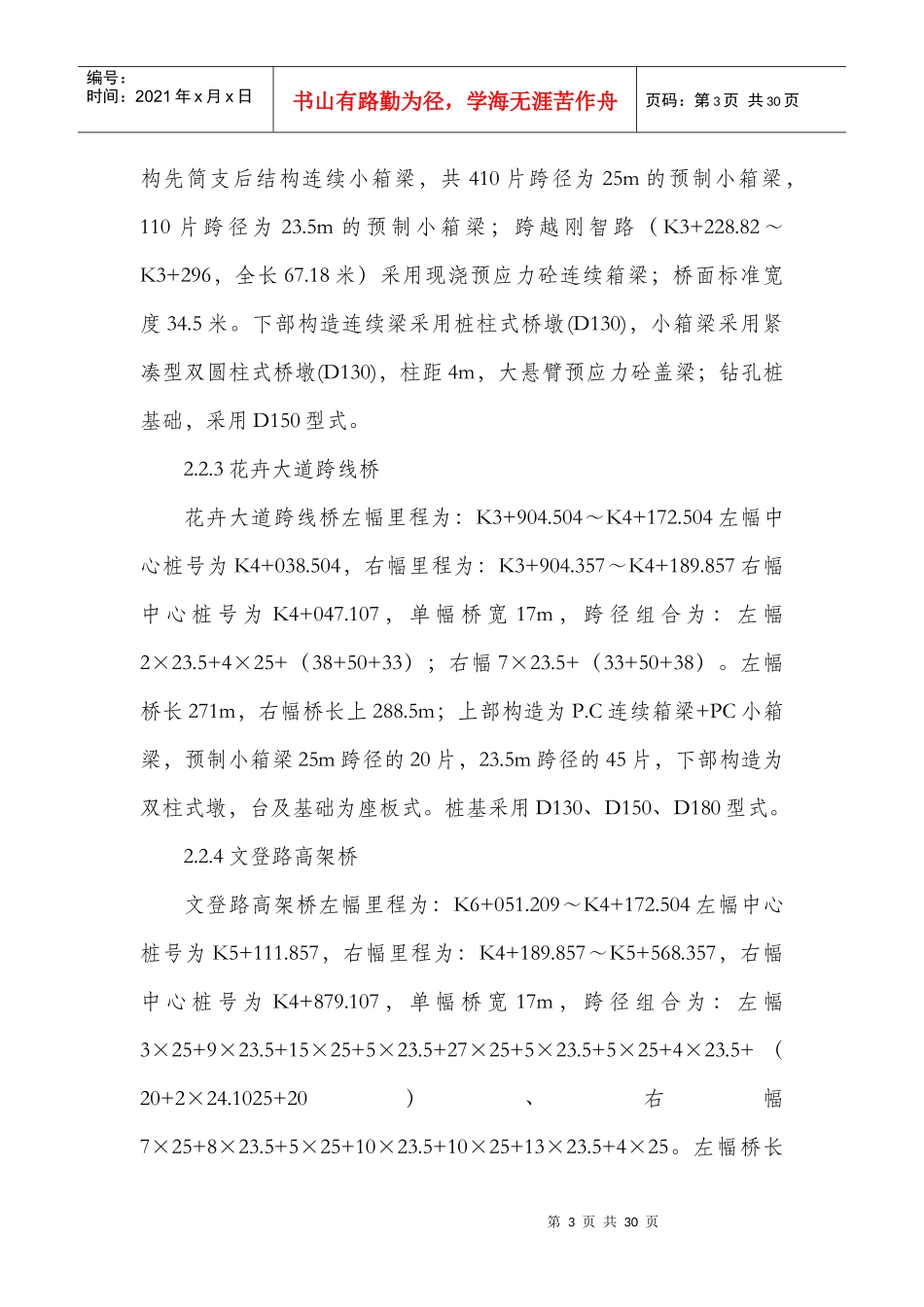

广明高速第二合同段临时用电工程施工方案1_第3页
3/30
第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页临时用电施工方案1.编制依据1.1本工程施工图纸。1.2本工程施工组织设计。1.3《低压配电设计规范》GB50054-95中国建筑工业出版社。1.4《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社。1.5《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社。1.6《供配电系统设计规范》GB50052-95中国建筑工业出版社。1.7《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社。2.工程概况2.1路基工程2.1.1本段路基工程主要为软基处理及路基填方。软基处理主要分布在仙涌高架Ⅱ桥56#台、K3+376~+802、K3+812~+874、花卉大道跨线桥0#台和仙涌互通立交A、B匝道;佛陈路跨线桥53#台、GMYK7+030.657~GMYK7+344.3、陈村互通立交A匝道桥17#台及辅道。大部数量集中在K3+376~+802、K3+812~+874段。2.1.2桥头路段及收费站范围K3+376~+802、K3+812~+874段采用CFG桩+袋装砂井处置;互通立交匝道及辅道路基段采用袋装第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页砂井堆载预压处理;新旧路基结合处采用CFG桩处置,CFG桩采用长螺旋钻、管内泵压灌注成桩。2.1.3路基填筑到设计高程后,要保证有3~9个月以上的预压期,在推算的工后沉降小于设计容许值和满足连续2个月不超过5mm/月的沉降速率时方可卸载。2.2桥梁工程2.2.1仙涌高架I桥仙涌高架I桥起讫里程为:K0+726.246~K1+995.32,桥梁全长:1269.07米,中心里程桩号:K1+360.783。桥梁结构型式为:左幅36×25+(28+28.76+34.314+28)+10×25;右幅36×25+(28+31.874+31.2+28)+10×25米。上部结构先简支后结构连续小箱梁,共460片跨径为25m的预制小箱梁;跨越环镇路(K1+626.246~K1+745.32,长119.074米)采用现浇预应力砼连续箱梁;桥面标准宽度34.5米;桥梁下部构造采用紧凑型双圆柱式桥墩(D130、D160两种),柱距4m,大悬臂预应力砼盖梁;钻孔桩基础,采用D150、D180两种型式。2.2.2仙涌高架Ⅱ桥仙涌高架Ⅱ桥起讫里程为:K1+995.32~K3+346.00,桥梁全长:1350.68米,中心中心里程桩号:K2+670.660。桥梁结构型式为:左幅24×25+11×23.5+15×25+(16.89+26+24.29)+2×25;右幅24×25+11×23.5+15×25+(24.29+26+16.89)+2×25。上部结第3页共30页第2页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共30页构先简支后结构连续小箱梁,共410片跨径为25m的预制小箱梁,110片跨径为23.5m的预制小箱梁;跨越刚智路(K3+228.82~K3+296,全长67.18米)采用现浇预应力砼连续箱梁;桥面标准宽度34.5米。下部构造连续梁采用桩柱式桥墩(D130),小箱梁采用紧凑型双圆柱式桥墩(D130),柱距4m,大悬臂预应力砼盖梁;钻孔桩基础,采用D150型式。2.2.3花卉大道跨线桥花卉大道跨线桥左幅里程为:K3+904.504~K4+172.504左幅中心桩号为K4+038.504,右幅里程为:K3+904.357~K4+189.857右幅中心桩号为K4+047.107,单幅桥宽17m,跨径组合为:左幅2×23.5+4×25+(38+50+33);右幅7×23.5+(33+50+38)。左幅桥长271m,右幅桥长上288.5m;上部构造为P.C连续箱梁+PC小箱梁,预制小箱梁25m跨径的20片,23.5m跨径的45片,下部构造为双柱式墩,台及基础为座板式。桩基采用D130、D150、D180型式。2.2.4文登路高架桥文登路高架桥左幅里程为:K6+051.209~K4+172.504左幅中心桩号为K5+111.857,右幅里程为:K4+189.857~K5+568.357,右幅中心桩号为K4+879.107,单幅桥宽17m,跨径组合为:左幅3×25+9×23.5+15×25+5×23.5+27×25+5×23.5+5×25+4×23.5+(20+2×24.1025+20)、右幅7×25+8×23.5+5×25+10×23.5+10×25+13×23.5+4×25。左幅桥长第4页共30页第3页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共30页1878.71m,右幅桥长上1378.5m,上部构造为P.C连续箱梁+PC小箱梁,下部构造为柱式墩、薄壁墩、框架墩。预制小箱梁25m跨径的368片,23.5m跨径的291片,桩基采用D150、D180型式。2.2.5佛陈大道跨线桥佛...
