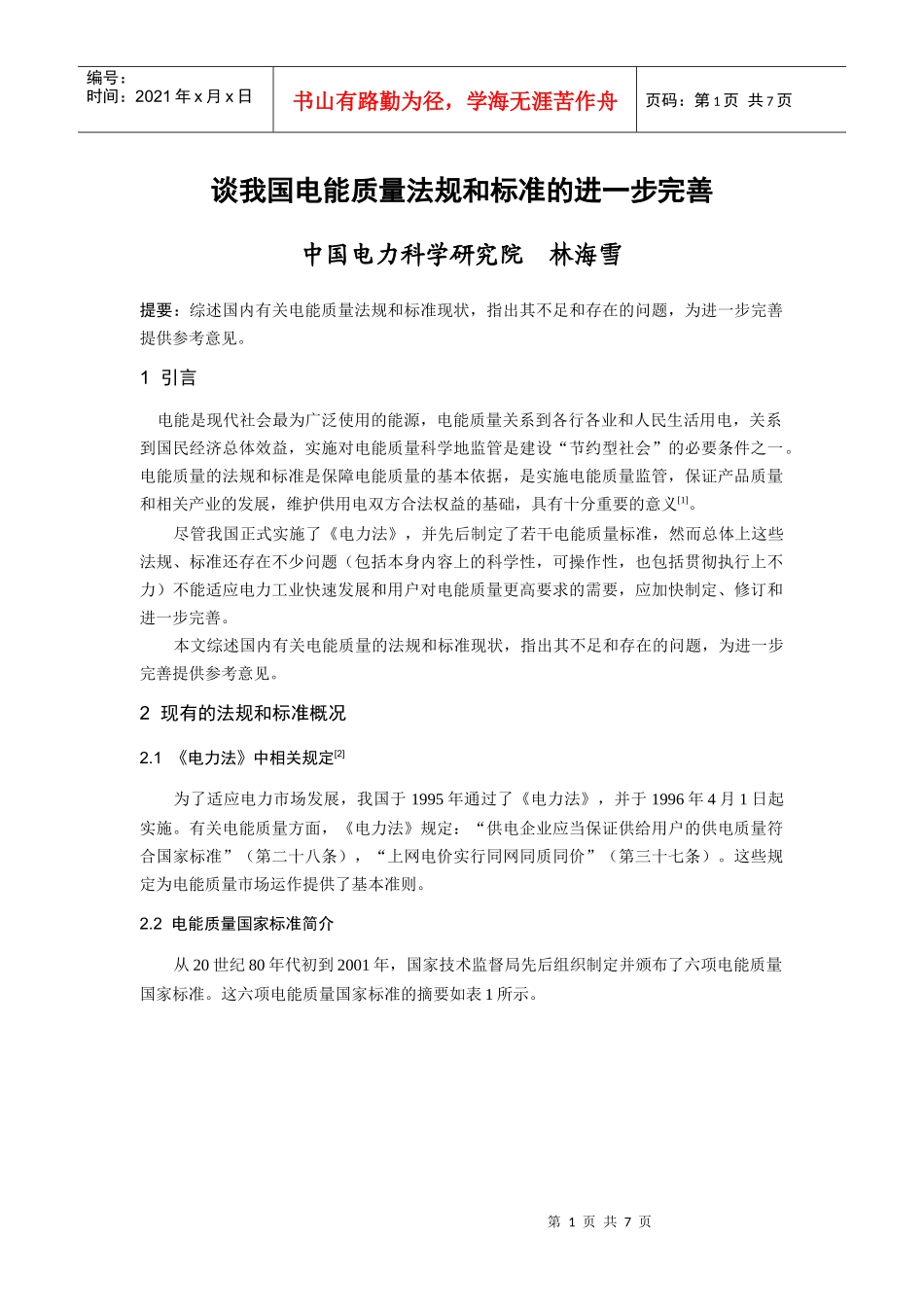

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页谈我国电能质量法规和标准的进一步完善中国电力科学研究院林海雪提要：综述国内有关电能质量法规和标准现状，指出其不足和存在的问题，为进一步完善提供参考意见。1引言电能是现代社会最为广泛使用的能源，电能质量关系到各行各业和人民生活用电，关系到国民经济总体效益，实施对电能质量科学地监管是建设“节约型社会”的必要条件之一。电能质量的法规和标准是保障电能质量的基本依据，是实施电能质量监管，保证产品质量和相关产业的发展，维护供用电双方合法权益的基础，具有十分重要的意义[1]。尽管我国正式实施了《电力法》，并先后制定了若干电能质量标准，然而总体上这些法规、标准还存在不少问题（包括本身内容上的科学性，可操作性，也包括贯彻执行上不力）不能适应电力工业快速发展和用户对电能质量更高要求的需要，应加快制定、修订和进一步完善。本文综述国内有关电能质量的法规和标准现状，指出其不足和存在的问题，为进一步完善提供参考意见。2现有的法规和标准概况2.1《电力法》中相关规定[2]为了适应电力市场发展，我国于1995年通过了《电力法》，并于1996年4月1日起实施。有关电能质量方面，《电力法》规定：“供电企业应当保证供给用户的供电质量符合国家标准”（第二十八条），“上网电价实行同网同质同价”（第三十七条）。这些规定为电能质量市场运作提供了基本准则。2.2电能质量国家标准简介从20世纪80年代初到2001年，国家技术监督局先后组织制定并颁布了六项电能质量国家标准。这六项电能质量国家标准的摘要如表1所示。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页表1六项电能质量国家标准摘要标准编号标准名称允许限值说明GB/T12325—2003电能质量供电电压允许偏差1．35kV及以上为正负偏差绝对值之和不超过10%；2.10kV及以下三相供电为±7%3．220V单相供电为+7%，-10%衡量点为供电产权分界处或电能计量点GB12326—2000电能质量电压波动和闪变电压变动d的限值和变动频度r有关：当r≤1000h-1时，对于低压（LV）和中压（MV），d=1.25%～4%；对于高压（HV），d=1.0%~3%；对于随机不规则的变动，d=2%（LV，MV）和d=1.5%（HV）闪变限值1．衡量点为公共连接点PCC；2．Pst每次测量周期为10min，取实测95%概率值；Plt每次测量周期2h，不得超标3．限值分三级处理原则；4．提供预测计算方法，规定测量仪器并给出典型分析实测。系统电压等级LVMVHVPst1.00.9(1.0)0.8Plt0.80.7(0.8)0.6注1.括号中的值仅适用于所有用户为同电压等级场合；2．Pst为短时间闪变值；Plt为长时间闪变值。GB/T14549—1993电能质量公用电网谐波各级电网谐波电压限值（%）1．衡量点为PCC，取实测95%概率值；2．对用户允许产生的谐波电流，提供计算方法；3．对测量方法和测量仪器做出规定；4．对同次谐波随机性合成提供算法。电压（kV）THD奇次偶次0.3854.02.06、1043.21.635、6632.41.211021.60.8注1.220kV电网参照110kV执行；2.表中THD为总谐波畸变率。GB/T15543—1995电能质量三相电压允许不平衡度1．正常允许2%，短时不超过4%；2．每个用户一般不得超过1.3%。1．各级电压要求一样；2．衡量点为PCC，取实测95%概率值或日累计超标不许超过72min，且每30min中超标不许超过5min；3．对测量方法和测量仪器做出基本规定；4．提供不平衡度算法。GB/T15945—1995电能质量电力系统频率允许偏差1．正常允许±0.2Hz，根据系统容量可以放宽到±0.5Hz；2．用户冲击引起的频率变动一般不得超过±0.2Hz。对测量仪器提出了基本要求第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页标准编号标准名称允许限值说明GB/T18481—2001电能质量暂时过电压和瞬态过电压1．系统工频过电压限值1．暂时过电压包括工频过电压和谐振过电压。瞬态过电压包括操作过电压和雷击过电压；2．工频过电压1.0p.u.=。谐波过电压和操作过电压1.0p.u.=；3．除统计过电压（不小于该值的概率为0.02）外，凡未说明的操作过电压限值均为最大操作过电压（不小...
