江苏省高邮市八桥镇初级中学九年级物理上册 第十三章《电路初探》四、电压和电压表的使用教案 苏科版VIP免费

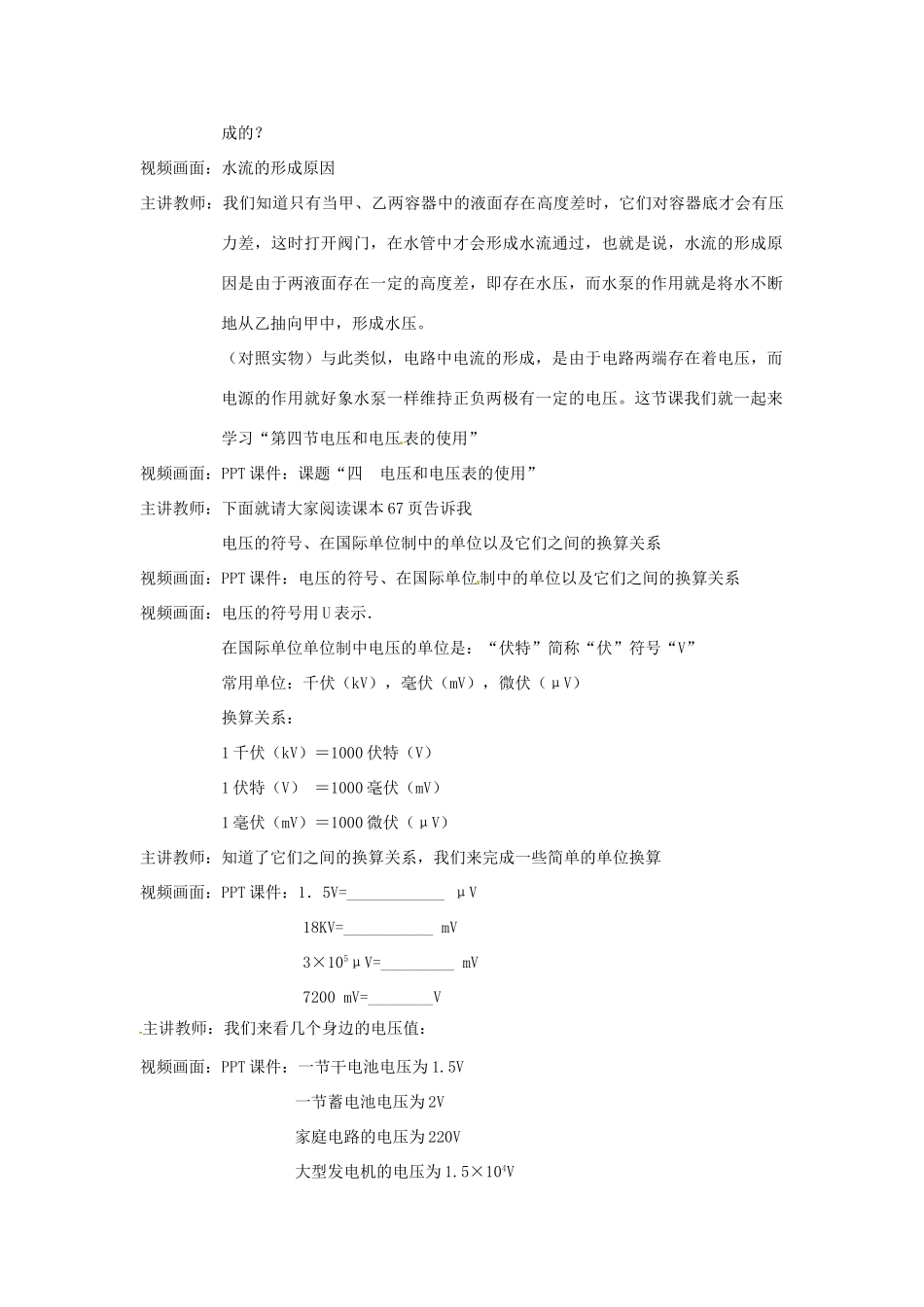

《第十三章电路初探》四、电压和电压表的使用设计思想本节继“电流和电流表的使用”之后，在教学结构上有相似之处，所以学习起来较为轻松，其主要内容包括电压、电压表的使用以及串并联电路的电压特点三部分内容。第一部分主要通过水流的形成原因而引入电压的的概念，然后采用了PPT课件、讲练结合、师生互动的形式介绍电压的单位以及它们之间的换算关系，让学生在比较轻松的气氛中学到知识，激发了兴趣；有了电流表作为基础，第二部分的电压表的学习就显得更为容易了；第三部分安排了探究串并联电路的电压特点，在探究活动中不仅把所学的知识得到了进一步巩固，而且还锻炼了学生的动手能力。总之，在这一节课中以知识为主线，又避免了对知识的过分强调，更重要的是培养了学生的动手能力和探究创新意识。知识目标1．知道电源的作用．2．知道电压的单位及单位之间的变换．3．记住干电池和家庭电路的电压值．4．使学生知道电压表的用途和符号．5．记住并理解电压表的使用规则．6．通过实验理解串联电路和并联电路的特点教学重点电压表的使用方法；串、并联电路的电压特点教学难点电压概念的理解、电压表的使用方法教学准备干电池，开关，电压表，不同规格的小灯泡两个，导线若干，学生分组实验，自制PPT课件教学流程主讲教师：同学们，我们来看一个电路，这是一个串联电路。视频画面：PPT课件：电路图主讲教师：哪位同学帮我按照电路图用导线将把电路连接起来．现场学生：上台连接电路主讲教师：当我们闭合电路中的开关，灯泡亮了，说明电路中产生了电流．当我们取下电池，再闭合开关，灯泡不亮，说明电路中没有电流．在这种情况下，为什么电路中不能形成电流，电源的作用是什么？在前面，我们讲到电流时，用水流作类比，那么，我们就来看看水流是怎样形成的？视频画面：水流的形成原因主讲教师：我们知道只有当甲、乙两容器中的液面存在高度差时，它们对容器底才会有压力差，这时打开阀门，在水管中才会形成水流通过，也就是说，水流的形成原因是由于两液面存在一定的高度差，即存在水压，而水泵的作用就是将水不断地从乙抽向甲中，形成水压。（对照实物）与此类似，电路中电流的形成，是由于电路两端存在着电压，而电源的作用就好象水泵一样维持正负两极有一定的电压。这节课我们就一起来学习“第四节电压和电压表的使用”视频画面：PPT课件：课题“四电压和电压表的使用”主讲教师：下面就请大家阅读课本67页告诉我电压的符号、在国际单位制中的单位以及它们之间的换算关系视频画面：PPT课件：电压的符号、在国际单位制中的单位以及它们之间的换算关系视频画面：电压的符号用U表示．在国际单位单位制中电压的单位是：“伏特”简称“伏”符号“V”常用单位：千伏（kV），毫伏（mV），微伏（μV）换算关系：1千伏（kV）＝1000伏特（V）1伏特（V）＝1000毫伏（mV）1毫伏（mV）＝1000微伏（μV）主讲教师：知道了它们之间的换算关系，我们来完成一些简单的单位换算视频画面：PPT课件：1．5V=____________μV18KV=___________mV3×105μV=_________mV7200mV=________V主讲教师：我们来看几个身边的电压值：视频画面：PPT课件：一节干电池电压为1.5V一节蓄电池电压为2V家庭电路的电压为220V大型发电机的电压为1.5×104V产生闪电时的电压为104---109V主讲教师：通过上节课的学习，我们已经知道测量电流时用电流表，测量电压同样也要用专门的仪表叫“电压表”（出示电压表实物）视频画面：PPT课件：电压表的表盘上标有字母“V”，表示用此电压表所测电压的单位是“伏特”三个接线柱：“－”表示是共用的“－”接线柱，“3”或“15”是“＋”接线柱．当使用“－”和“3”接线柱时，表示量程是0----3V，从表盘的下排刻线读数，分度值是多少呢？现场学生：回答问题主讲教师：当使用“－”和“15”接线柱时，表示量程是0---15V，从表盘的上排刻度读数，分度值又是多少呢？现场学生：回答问题主讲教师：接下来，我们来进行简单的电压表读数练习视频画面：PPT课件：电压表的读数练习现场学生：读数练习主讲教师：以上我们已经学习了电压表的简单构造和读数方法，下面我们来学习电压表的使用方法：...
