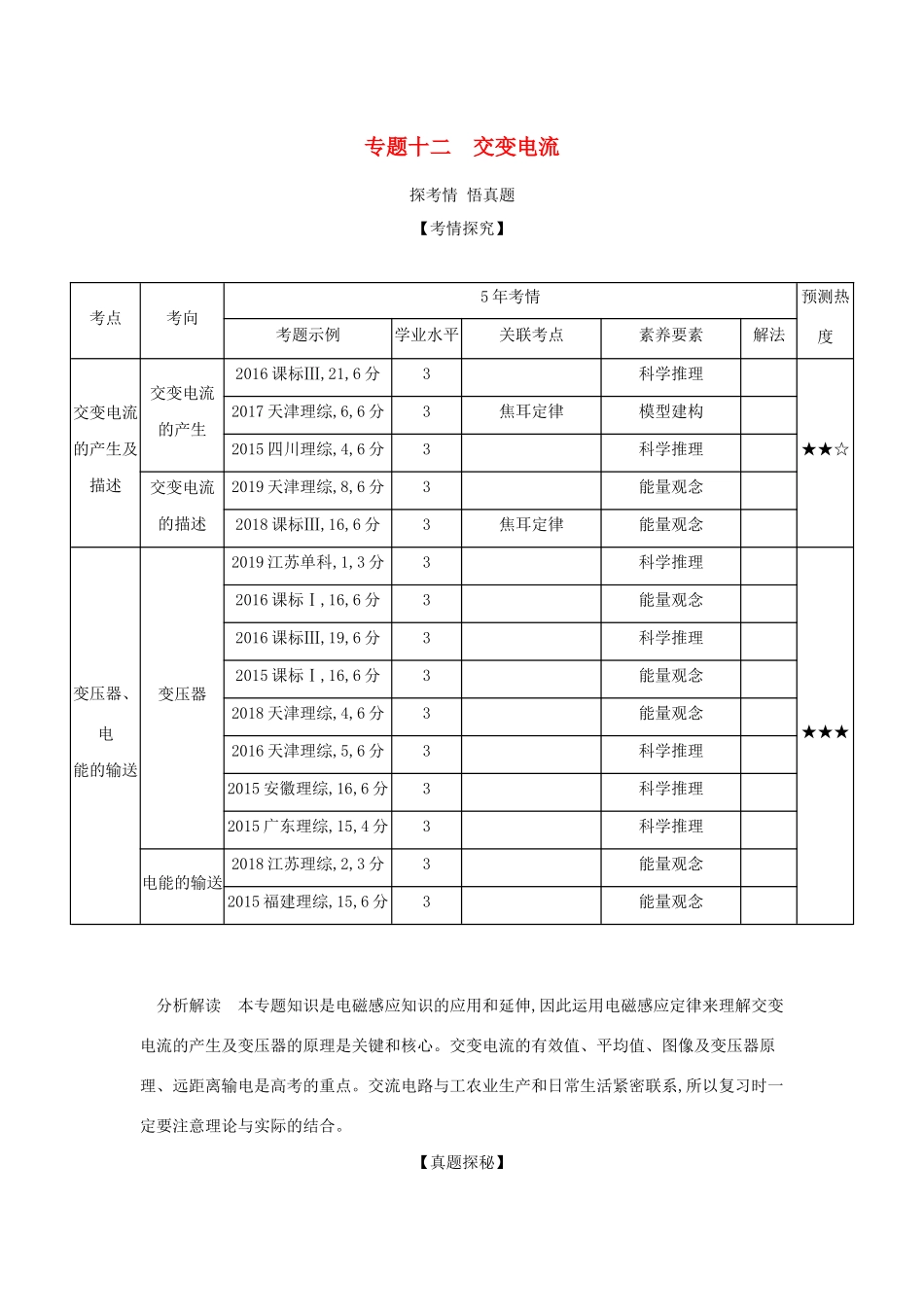

专题十二交变电流探考情悟真题【考情探究】考点考向5年考情预测热度考题示例学业水平关联考点素养要素解法交变电流的产生及描述交变电流的产生2016课标Ⅲ,21,6分3科学推理★★☆2017天津理综,6,6分3焦耳定律模型建构2015四川理综,4,6分3科学推理交变电流的描述2019天津理综,8,6分3能量观念2018课标Ⅲ,16,6分3焦耳定律能量观念变压器、电能的输送变压器2019江苏单科,1,3分3科学推理★★★2016课标Ⅰ,16,6分3能量观念2016课标Ⅲ,19,6分3科学推理2015课标Ⅰ,16,6分3能量观念2018天津理综,4,6分3能量观念2016天津理综,5,6分3科学推理2015安徽理综,16,6分3科学推理2015广东理综,15,4分3科学推理电能的输送2018江苏理综,2,3分3能量观念2015福建理综,15,6分3能量观念分析解读本专题知识是电磁感应知识的应用和延伸,因此运用电磁感应定律来理解交变电流的产生及变压器的原理是关键和核心。交变电流的有效值、平均值、图像及变压器原理、远距离输电是高考的重点。交流电路与工农业生产和日常生活紧密联系,所以复习时一定要注意理论与实际的结合。【真题探秘】破考点练考向【考点集训】考点一交变电流的产生及描述1.甲图是小型交流发电机的示意图,两磁极N、S间的磁场可视为水平方向的匀强磁场,为理想交流电流表。线圈绕垂直于磁场的水平轴OO'沿逆时针方向匀速转动,产生的电动势随时间变化的图像如图乙所示。已知发电机线圈电阻为10Ω,外接一只阻值为90Ω的电阻,不计电路的其他电阻,则()A.电流表的示数为0.31AB.线圈转动的角速度为50πrad/sC.0.01s时线圈平面与磁场方向平行D.在线圈转动一周过程中,外电阻发热约为0.087J答案D2.(2018东北三校联考,9)(多选)如图所示,面积为S、匝数为N、电阻为r的正方形导线框与阻值为R的电阻构成闭合回路,理想交流电压表并联在电阻R的两端。线框在磁感应强度为B的匀强磁场中,以与电路连接的一边所在直线为轴垂直于磁场以角速度ω匀速转动,不计其他电阻,则下列说法正确的是()A.若从图示位置开始计时,线框中感应电动势的瞬时值为e=NBSωsinωtB.线框通过中性面前后,流过电阻R的电流方向将发生改变,1秒钟内流过电阻R的电流方向改变ωπ次C.线框从图示位置转过60°的过程中,通过电阻R的电荷量为NBS2¿¿D.电压表的示数跟线框转动的角速度ω大小无关答案ABC3.(2020届吉林长春质量监测,6)(多选)如图甲所示为风力发电的简易模型。在风力的作用下,风叶带动与其固定在一起的磁铁转动,转速与风速成正比。若某一风速时,线圈中产生的正弦式电流如图乙所示。下列说法正确的是()A.电流的表达式为i=0.6sin10πt(A)B.磁铁的转速为10r/sC.风速加倍时电流的表达式为i=1.2sin10πt(A)D.风速加倍时线圈中电流的有效值为3❑√25A答案AD考点二变压器、电能的输送1.(2019广西南宁、玉林、贵港等高三毕业班摸底,16)如图所示,为一变压器的实物图,若将其视为理想变压器,根据其铭牌所提供的信息,以下判断正确的是()A.副线圈的匝数比原线圈多B.当原线圈输入交流电压110V时,副线圈中输出交流电压6VC.当原线圈输入交流电压220V时,副线圈输出直流电压12VD.当变压器输出为12V和3A时,原线圈电流为9❑√255A答案B2.(2018江西上饶六校一联)如图所示,一正弦交流电瞬时值表达式为e=220sin100πt(V),通过一个理想电流表,接在一个理想变压器两端,变压器起到降压作用,开关S闭合前后,A、B两端输出的电功率相等,以下说法正确的是()A.流过r的电流方向每秒钟变化50次B.变压器原线圈匝数小于副线圈匝数C.开关从断开到闭合时,电流表示数变小D.R=❑√2r答案D炼技法提能力【方法集训】方法理想变压器的动态分析1.(多选)如图所示,理想变压器的副线圈接有规格为“44V44W”的灯泡和线圈电阻为r=1Ω的电动机,原线圈上接有u=220❑√2sin100πt(V)的正弦交流电压,此时灯泡和电动机都正常工作,且原线圈中的理想交流电流表示数为1A,不考虑灯泡电阻变化和电动机内阻变化,则下列说法正确的是()A.变压器原、副线圈的匝数之比为4∶1B.电动机的输出功率为176WC.电动机的热功率为16WD.若电动机被卡住,灯泡仍正常发光,则电流表示数将变为9A,此时应立即切断电源答案CD2.如图所示的电路中,理想变压器原、副线圈的匝数比n1∶n2=11∶...
