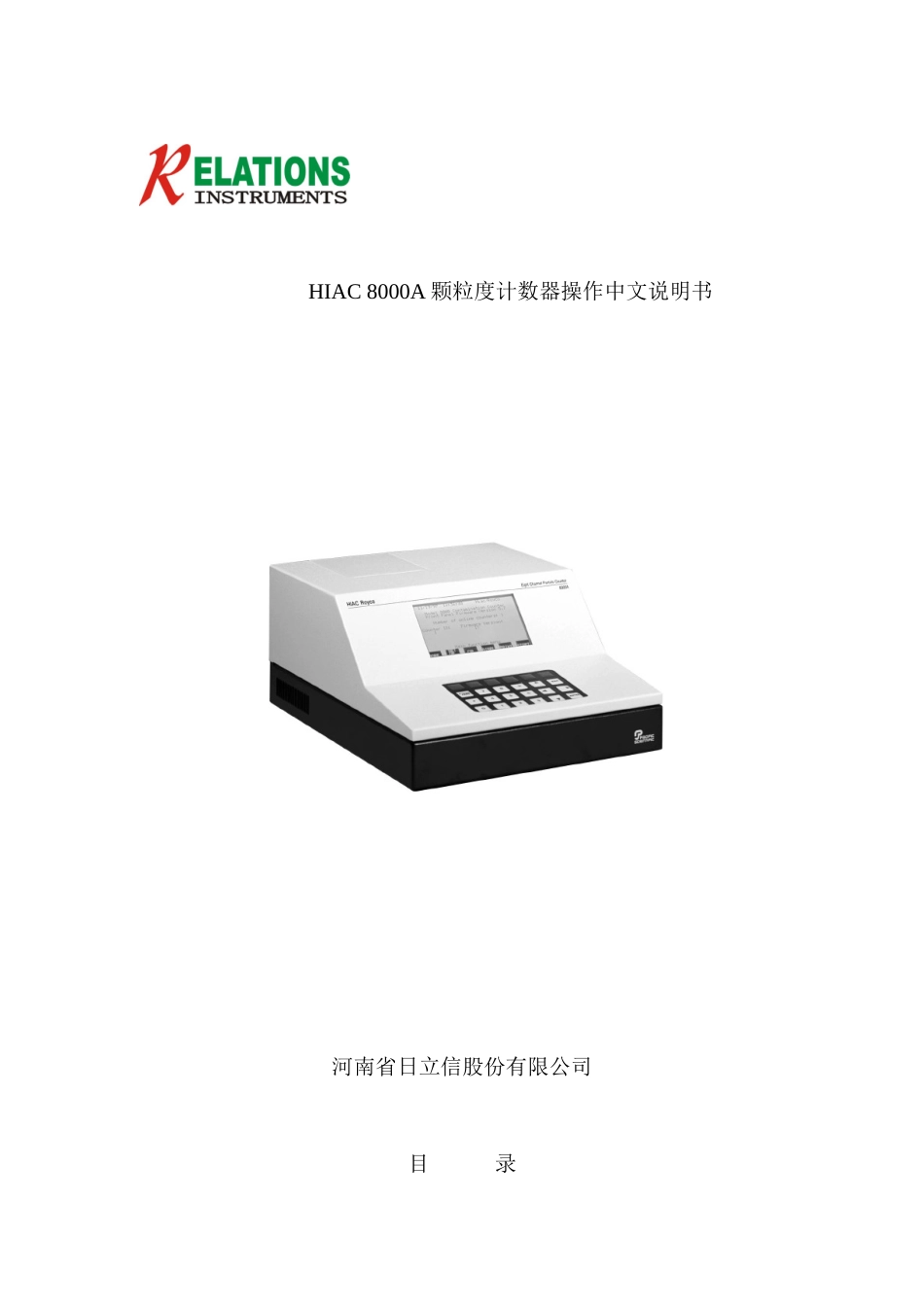

HIAC8000A颗粒度计数器操作中文说明书新VIP免费

HIAC8000A颗粒度计数器操作中文说明书河南省日立信股份有限公司目录一、8000A颗粒度计数器简介二、8000A颗粒度计数器控制、显示说明三、8000A颗粒度计数器操作说明四、8000A颗粒度计数器错误显示说明五、8000A颗粒度计数器功能菜单说明一、8000A颗粒度计数器简介HIAC颗粒度计数器系统由8000A或8000S计数器，空气或液态中传感器以及取样器（在液态情况）组成，如果使用8000S计数器，系统中必须同时有一台8000A和它的控制工作软件，8000A和8000S本身都包含脉冲检测电路，直流电源，微电脑和其他电子部件。但8000A提供操作者的输入/输出界面。在液态系统中的取样器用以输送适量体积和适当流速的含颗粒液态通过传感器的颗粒检测区。在测空气的系统中不需要独立的取样器。传感器检测出空气或液态介质中存在的固体颗粒，并转换为电压脉冲，电压脉冲的高度正比于颗粒的大小。这些电压脉冲送入计数器中的八通道计数电路，每个通道计数测量在一规定范围中的脉冲。通道1---通道8范围是相连续的。颗粒脉冲的幅度超过通道的门限值，这脉冲即触发该通道一个计数。在测试结束后，每个通道的计数以差分或累加形式显示，并可通过打印机打印。8000A计数器对传感器，取样器和8000S进行控制。数字串行通讯电路提供计算机远距离控制仪器的功能．计数器的“HOST”接口支持HIAC/ROYCO的DataLync和DataLoop选件，在连接口包含+13V的电源，提供远距离操作．二、8000A颗粒度计数器控制、显示说明1.控制／显示8000A的全部控制和显示，由键盘和显示器两者相互结合实现．8000S需完全依靠8000A控制和显示它的工作，图3-l是8000A键盘和显示．一旦系统安装好，激发这两部件成为用户的主要工作。图1-1Model8000A-KeVfjad/Displa\/1.1显示8000A输出显示屏是40列16行液晶显示器（LCD）．其中5行在所有屏幕中都用于规定的功能．（见图1-2）图1-2第1行通常显示HIAC／ROYCO的标记，日期和时间．当取样时，HIAC/ROYCO标记将被测量经历的时间取代。在计数器运行时和在两次运行之间的延迟期间，显示“runsactive”，在显示的“现在时间“之后显示“***”。第2行显示运行中发生的错误．第14行用作当前操作提示．第15，16行是软键功能名称。表示键盘上第一行的按键功能。其他行将用于显示当前操作的信息．1.2键盘输入键盘由24个薄膜键组成，是用户与8000的连系面（见图1-3）我们分五个功能区来说明这键盘：菜单功能选择数据输入光标控制打印机控制数字输入菜单功能选择由第一排的六个键组成菜单功能选择区。这六个键的功能与它上面LCD显示器底行的显示相同．这些键在不同的时间有不同的功能。在有8000A和几台8000S的系统中，有些键对任何一个计数器都起作用，当按这些键时，它的名称将改变成“SELCTCNTR”(选择计数器)要求用户选择需要改变参数的计数器．数据输入数字输入区由两个键组成：ENTER和EXIT.ENER键用于完成数字输入．ENTER用于完成这步操作。图1-30peratOfKeypad光标控制光标控制键有两个主要功能：屏幕上光标的移动和屏幕对比度控制．屏幕上光标的移动控制有四个键控制屏幕上显示的光标的移动，移动方向与键盘上所标的箭头朝向相同。即向上/下，向左/向右。在需要输入英文字母和特殊符号时，向上／向下键用于输入这些英文字母和特殊符号。在需要在几种可能性中作选择时，箭头键用来依次显示预置的各种选择．屏幕对比度控制计数器处在等候操作期间，向上／向下键可用于调节屏幕对比度．按向上键使屏幕变亮：接向下键使屏幕变暗。打印机控制按一下PAPERFEED键使打印纸向前走一行，连续按或按下不放将连续走纸．PAPERFEED键可用于帮助装打印纸。当系统在等待操作期间（现在没有在执行一软件功能），向右>箭头键可用于将LCD显示的内容，除图形外送到打印饥．打印机仅打印第3-13行。数字输入有11个将用于输入数字．键上标有_0—9何“.”小数点除了前面提到的规定功能，所有操作都是通过这些键处理。1.3后面板8000A8000A的后面板见图1-4。上有三个操作者控制的部件。FUSE（保险丝）主电源保险丝．在电源插座与滤波器盒中规格：100-120VAC3.0A慢熔断220-240VAC1.5A慢熔断POWER（电源开关）计数器的电源开关，压左边为开电...
