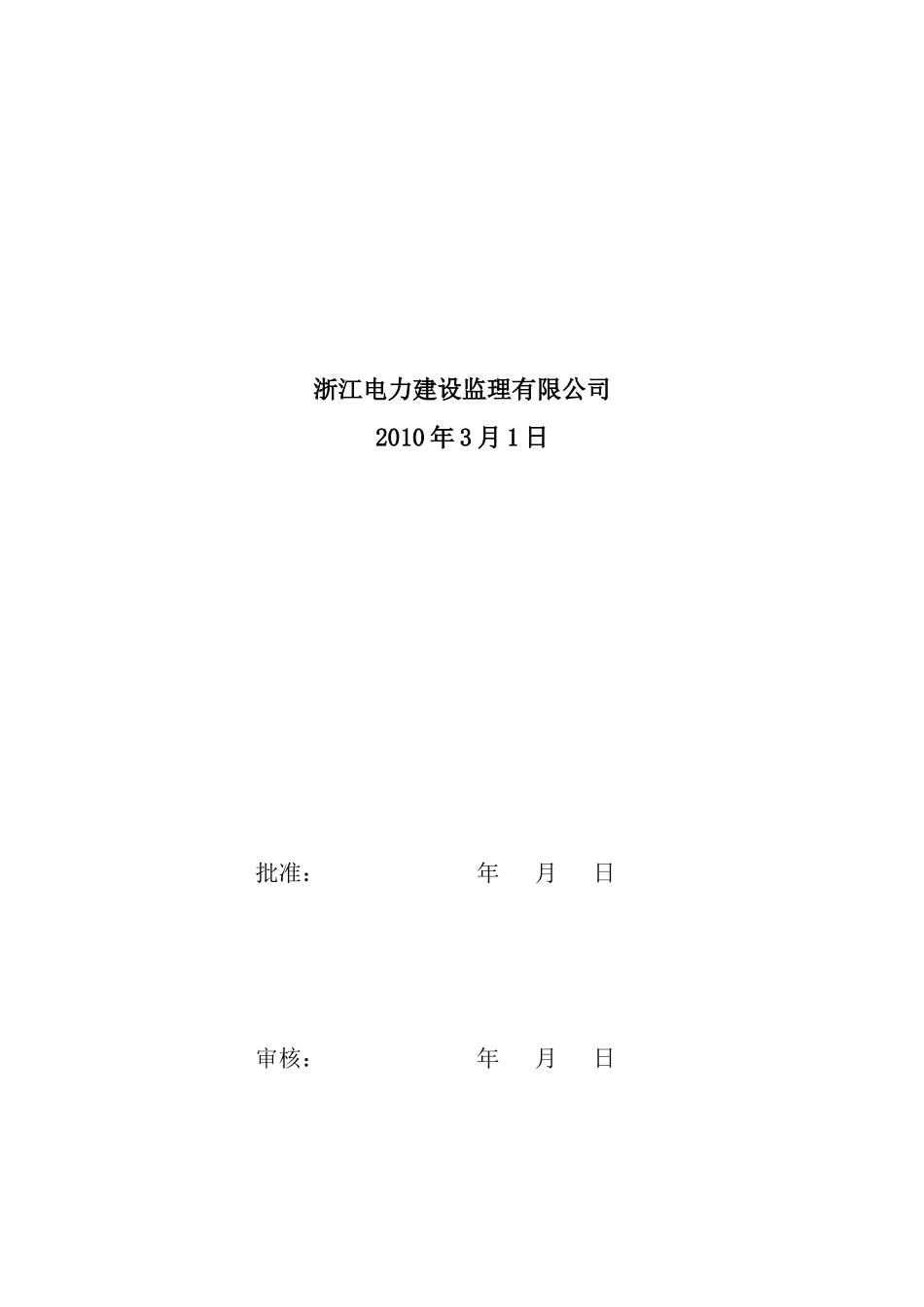

XXX变电（换流）站电气工程质量通病防治控制措施浙江电力建设监理有限公司2010年3月1日批准：年月日审核：年月日编写：年月日目录1、编制目的...................................................................12、质量通病防治过程控制记录要求...............................................13、质量通病防治监理控制措施...................................................21、编制目的为了贯彻电国家电网公司[2010]19号文件精神，认真落实《国家电网公司输变电工程质量通病防治工作要求及技术措施》，并结合国家有关法律、法规和工程技术标准，特编制XXX变电（换流）站工程电气质量通病防治控制措施。2、质量通病防治过程控制记录要求2.1根据工程实际情况，对适用的质量通病防治措施逐项分析整理，制定相应质量控制要求及措施；2.2监理项目部对施工单位编制的《电力建设电气工程质量通病防治方案和施工措施》组织审查，并将审查情况向建设单位备案；2.3质量通病防治措施的实施，按两个阶段控制，分别为图纸内审阶段控制和施工阶段控制；2.4在施工图内审阶段由总专业监理工程师组织专业监理工程师对施工图设计执行质量通病防治措施情况进行检查，对不符合要求的向设计单位提出，并形成“施工图监理内审记录（P10.05-R005）”；2.5在工程实施阶段，监理项目部结合见证取样、巡视、旁站、平行检验等方法对工序质量进行检查验收，对施工单位质量通病防治措施执行情况进行专项检查，并形成“监理检查记录表”；2.5.1监理项目部应根据质量通病防治要求对各分项工程可能产生的质量通病问题进行分析，并在工程施工过程中对可能产生质量通病部位的进行重点跟踪。2.5.2在施工过程中,监理项目部定期组织质量通病专项检查，发现存在质量通病问题的应立即签发监理通知单要求施工单位进行返工或整改，并填写《监理检查记录表》（见附表一），确认质量通病的整改落到实处。检查范围需覆盖全所设备。2.5.3对于存在的质量通病未整改完成的，施工单位不得进入下道工序施工。2.6工程完工后，监理项目部应根据建设单位编制的《质量通病防治任务书》要求，填写《质量通病防治工作评估报告》，确认质量通病已经得到有效控制。3、质量通病防治监理控制措施3.1电气一次设备安装质量通病防治的技术措施控制阶段质量通病防治内容质量通病防治要求质量通病防治控制措施图纸内审阶段控制内容对于主变压器、高压电抗器中性点接地部位应按绝缘等级增加防护措施。检查设计图纸中主变压器、高压电抗器中性点接地部位是否已按绝缘等级设置防护措施。1、对每个卷册的图纸均要形成书面的监理内检记录。2、加强对相关标准、规范的学习。3、不符合要求的情况，通过设计图纸会检或监理工作联系单向设计单位书面提出。4、加强对强条的学习。5、检查施工图纸是否满足施工需要，协助做好优化和完善设计工作。设备预埋件及构支架预留螺栓孔应与设备固定螺栓规格相匹配。检查相关图纸中设备预埋件及构支架预留螺栓孔是否与设备固定螺栓规格相匹配。对随设备支柱一体加工的隔离开关机构箱固定基座误差提出要求，以保证隔离开关垂直拉杆的垂直度。检查设计图纸中是否明确了对随设备支柱一体加工的隔离开关机构箱固定基座误差的要求电抗器室10kV母线支柱瓷瓶爬电比距应满足该地区污秽等级的爬距要求。检查设计图纸中电抗器室10kV母线支柱瓷瓶爬电比距是否满足该地区污秽等级的爬距要求。设备支架柱（杆）头板的几何形状与尺寸，不得影响电缆穿管与设备接线盒的连接；混凝土环形杆杆头板加筋肋的位置不得影响接地扁铁的焊接。检查图纸中设备支架柱（杆）头板的几何形状与尺寸，是否影响电缆穿管与设备接线盒的连接；混凝土环形杆杆头板加筋肋的位置是否影响接地扁铁的焊接。设备支架柱（杆）的基础应不影响操作机构箱电缆穿管的顺畅穿入。检查图纸中设备支架柱（杆）的基础是否影响操作机构箱电缆穿管的顺畅穿入。在技术协议中，应明确随设备成套供货的支架加工误差标准，防止现场安装增加垫片。督促设计在技术协议中，明确随设备成套供货的支架加工误差标准，在技术协议中，明确设备本体、机构箱门把手、螺栓等附件的...
