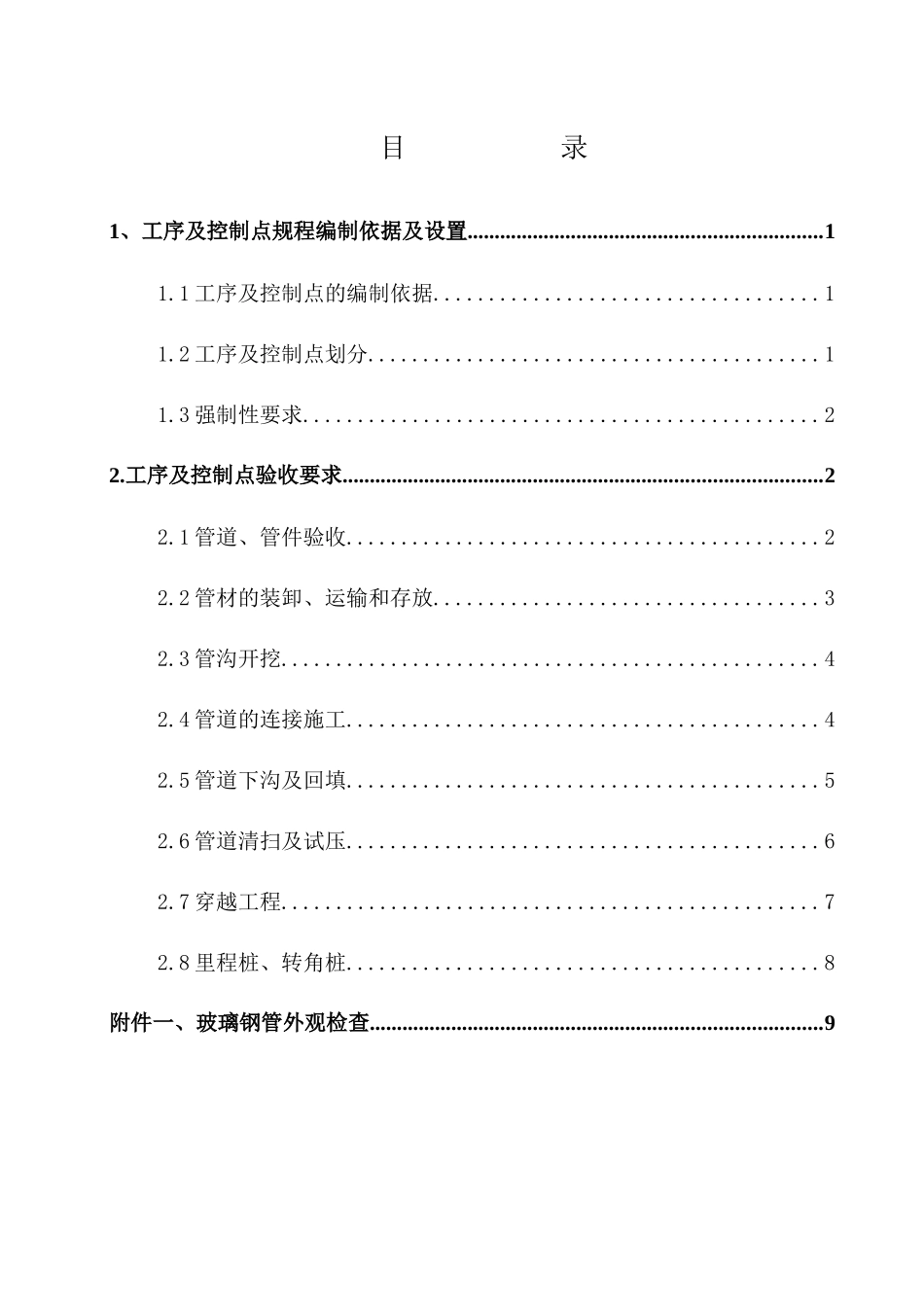

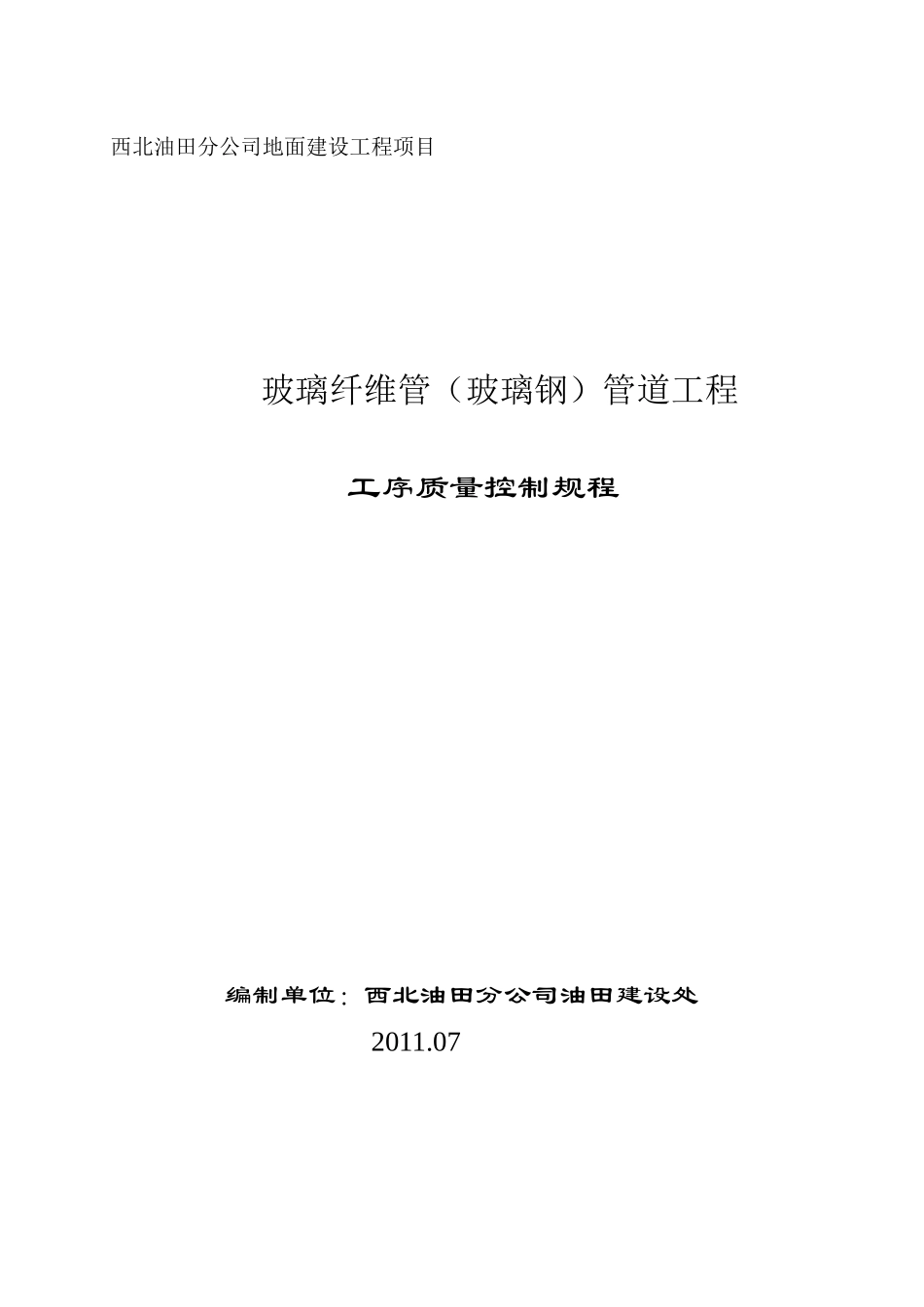

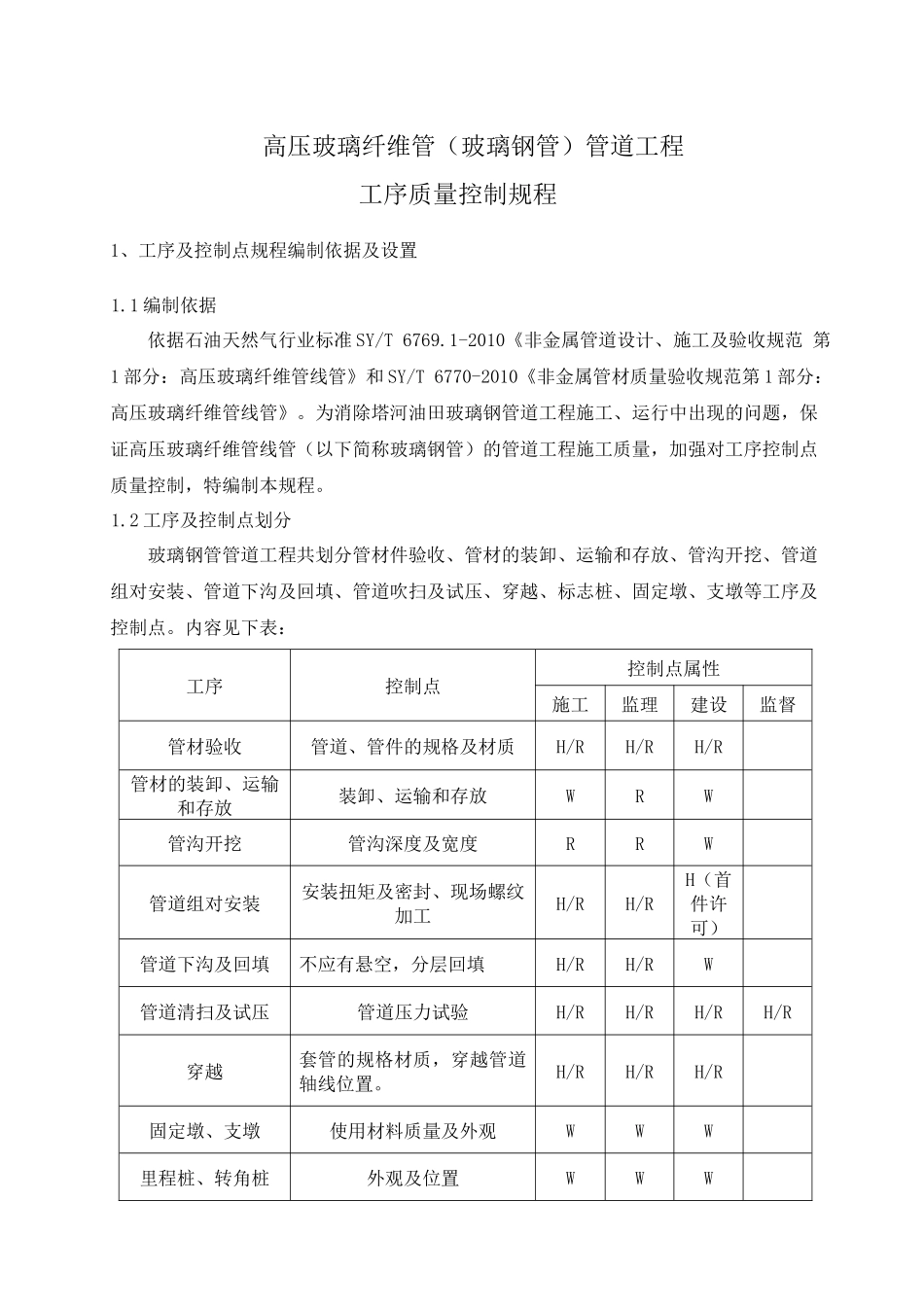

西北油田分公司地面建设工程项目玻璃纤维管（玻璃钢）管道工程工序质量控制规程编制单位：西北油田分公司油田建设处2011.07目录1、工序及控制点规程编制依据及设置.................................................................11.1工序及控制点的编制依据...................................11.2工序及控制点划分.........................................11.3强制性要求...............................................22.工序及控制点验收要求........................................................................................22.1管道、管件验收...........................................22.2管材的装卸、运输和存放...................................32.3管沟开挖.................................................42.4管道的连接施工...........................................42.5管道下沟及回填...........................................52.6管道清扫及试压...........................................62.7穿越工程.................................................72.8里程桩、转角桩...........................................8附件一、玻璃钢管外观检查...................................................................................9高压玻璃纤维管（玻璃钢管）管道工程工序质量控制规程1、工序及控制点规程编制依据及设置1.1编制依据依据石油天然气行业标准SY/T6769.1-2010《非金属管道设计、施工及验收规范第1部分：高压玻璃纤维管线管》和SY/T6770-2010《非金属管材质量验收规范第1部分：高压玻璃纤维管线管》。为消除塔河油田玻璃钢管道工程施工、运行中出现的问题，保证高压玻璃纤维管线管（以下简称玻璃钢管）的管道工程施工质量，加强对工序控制点质量控制，特编制本规程。1.2工序及控制点划分玻璃钢管管道工程共划分管材件验收、管材的装卸、运输和存放、管沟开挖、管道组对安装、管道下沟及回填、管道吹扫及试压、穿越、标志桩、固定墩、支墩等工序及控制点。内容见下表：工序控制点控制点属性施工监理建设监督管材验收管道、管件的规格及材质H/RH/RH/R管材的装卸、运输和存放装卸、运输和存放WRW管沟开挖管沟深度及宽度RRW管道组对安装安装扭矩及密封、现场螺纹加工H/RH/RH（首件许可）管道下沟及回填不应有悬空，分层回填H/RH/RW管道清扫及试压管道压力试验H/RH/RH/RH/R穿越套管的规格材质，穿越管道轴线位置。H/RH/RH/R固定墩、支墩使用材料质量及外观WWW里程桩、转角桩外观及位置WWW注：W－目击点：工序施工前通知相关方，未经相关方通知，可继续施工下道工序；H－停检点：非经各相关检验方书面通知，不得进行下道工序；R－审查点：施工完毕，必须提交书面资料报相关方审查。1.3强制性要求：主要针对压力等级为3.5-25MPa高压玻璃钢管，3.5MPa以下压力等级按设计要求或参照执行。1.3.1玻璃钢管道工程设计和施工应执行SY/T6769-2010《非金属管道设计、施工及验收规范》的要求。1.3.2工程采用的玻璃钢材料及粘接材料应符合设计文件要求和SY/T6770-2010《非金属管材质量验收规范》的要求，并具有材质证明书或复验报告。1.3.3转换接头钢管侧靠近接头处设置固定支座，阀门应单独支撑；固定支座应在管道、阀门安装前建成，并对外表面进行防腐处理。1.3.4玻璃钢管道直管段是否加设止推座等稳管设施由设计确定；管道上有弯头、三通和异径接头处，均应设置止推座；并对其外表面进行防腐处理。1.3.5玻璃钢管之间的连接应采用螺纹连接；当螺纹连接用于玻璃钢与钢管的连接时，应采用钢转换接头。法兰连接可用于玻璃钢管与阀门或钢管的连接。1.3.6玻璃钢管道组对前，应按设计文件要求及验收规范的要求，编制玻璃钢管道组对工艺规程。1.3.7为了验证玻璃钢管道组对工艺规程是否符合设计和规范要求，管道连接组对前，管道和管件按2组（每组包括管道、法兰、弯头、三通）进行连接组对后，进行强度试验。1.3.8玻璃钢管材施工作业人员应持有相应项目的资格证书并持证上岗。可由本次使用的厂家对施工人员进行培训，由监理组织考核...
