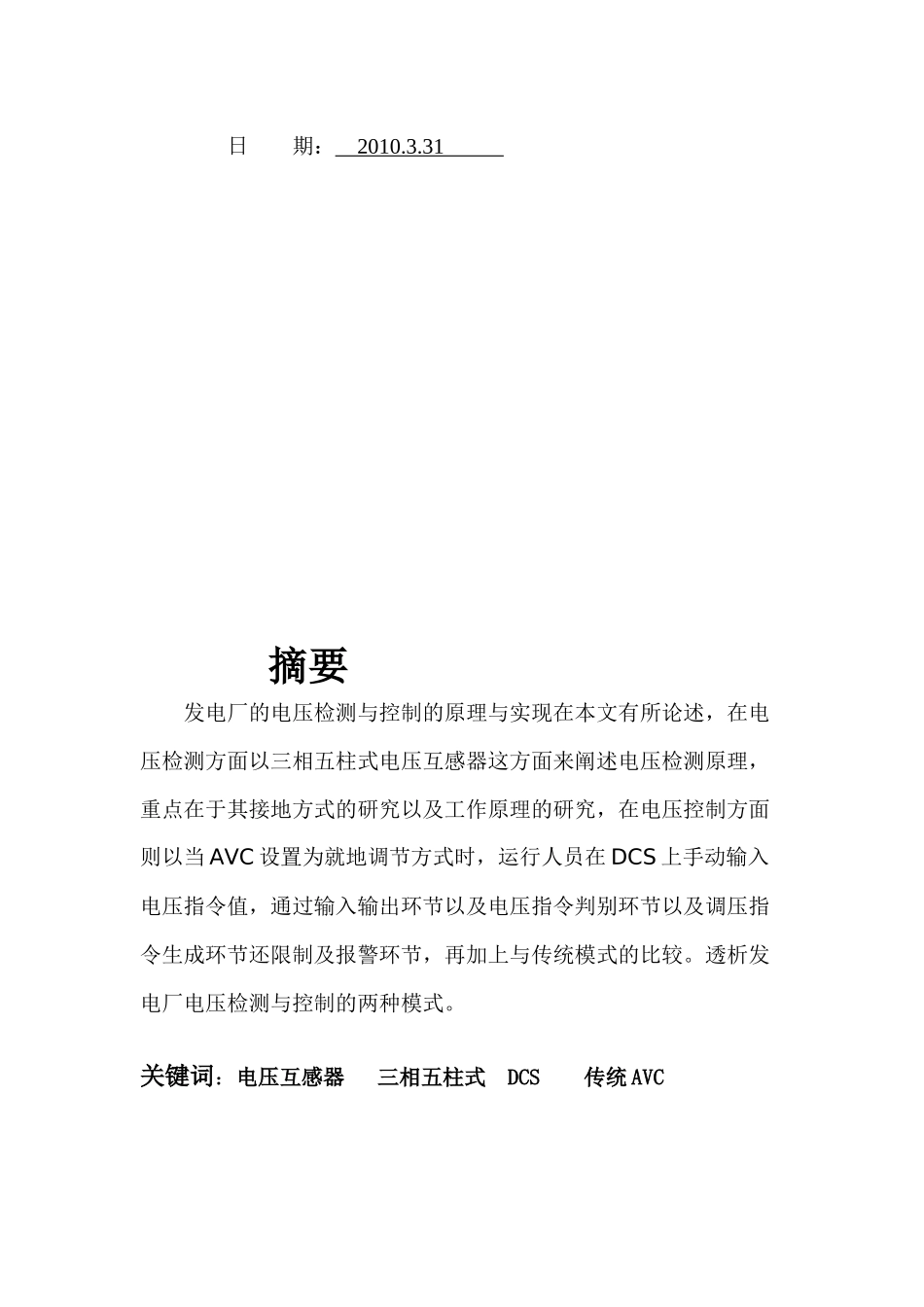

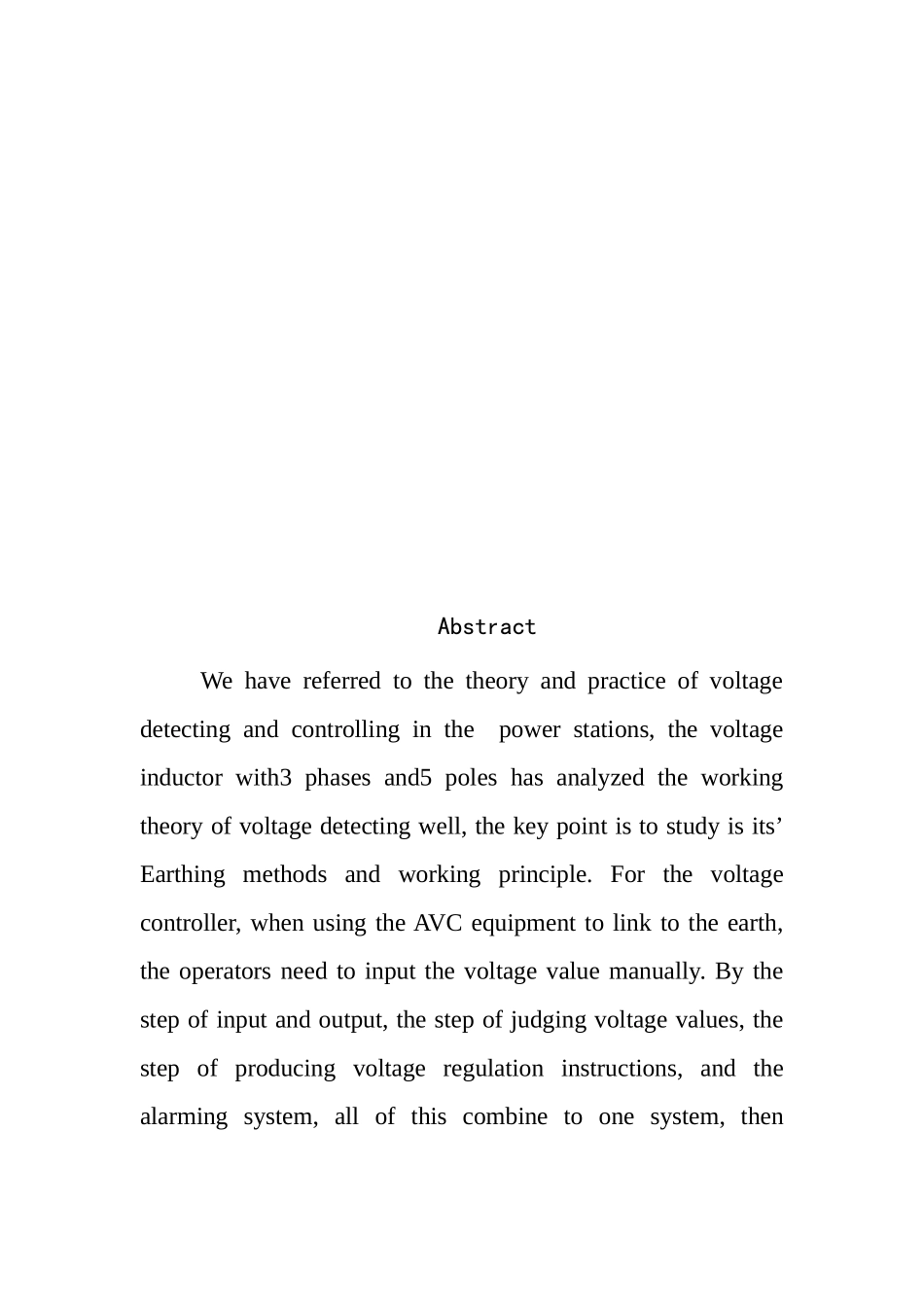

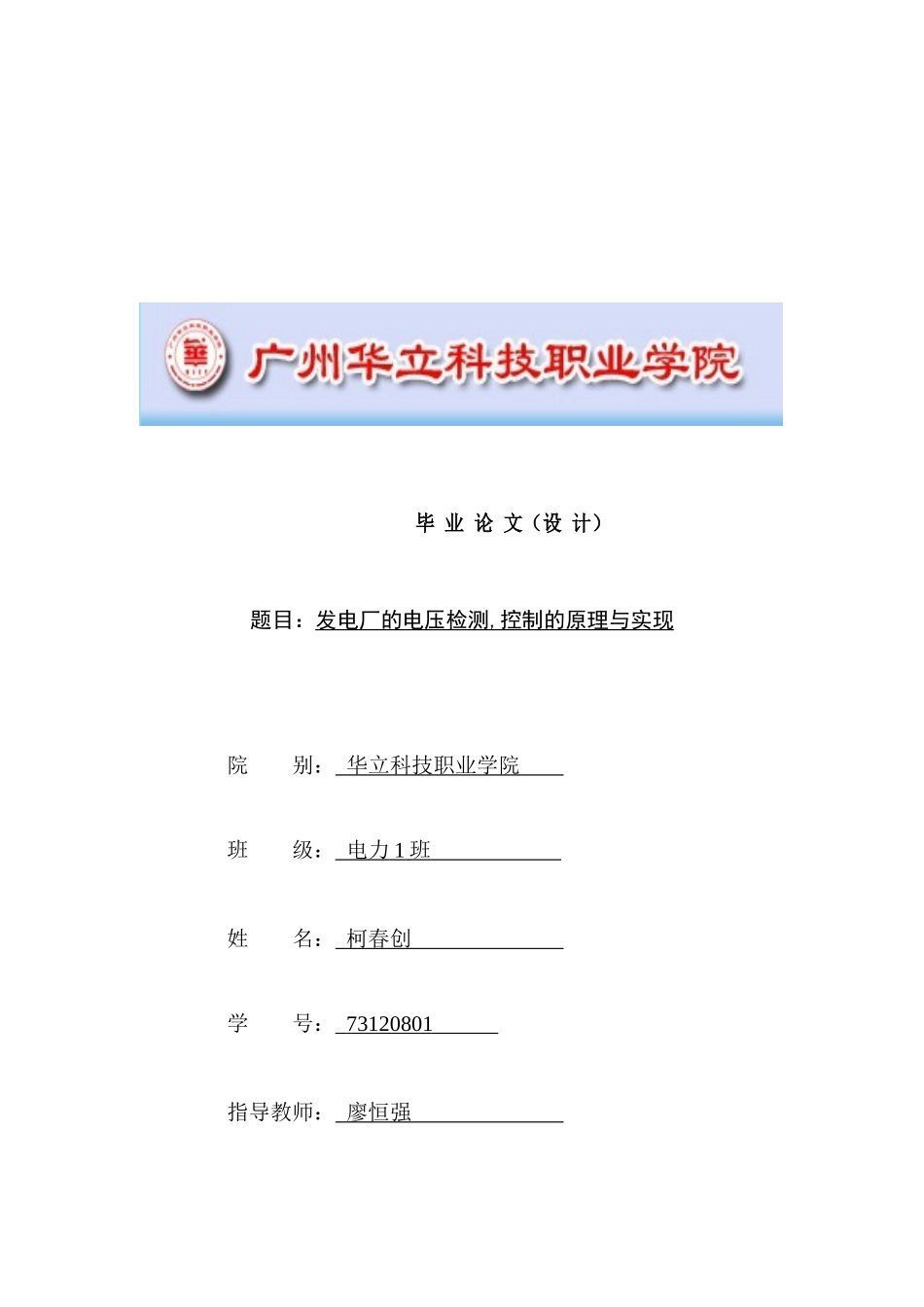

毕业论文（设计）题目：发电厂的电压检测,控制的原理与实现院别：华立科技职业学院班级：电力1班姓名：柯春创学号：73120801指导教师：廖恒强日期：2010.3.31摘要发电厂的电压检测与控制的原理与实现在本文有所论述，在电压检测方面以三相五柱式电压互感器这方面来阐述电压检测原理，重点在于其接地方式的研究以及工作原理的研究，在电压控制方面则以当AVC设置为就地调节方式时，运行人员在DCS上手动输入电压指令值，通过输入输出环节以及电压指令判别环节以及调压指令生成环节还限制及报警环节，再加上与传统模式的比较。透析发电厂电压检测与控制的两种模式。关键词：电压互感器三相五柱式DCS传统AVCAbstractWehavereferredtothetheoryandpracticeofvoltagedetectingandcontrollinginthepowerstations,thevoltageinductorwith3phasesand5poleshasanalyzedtheworkingtheoryofvoltagedetectingwell,thekeypointistostudyisits’Earthingmethodsandworkingprinciple.Forthevoltagecontroller,whenusingtheAVCequipmenttolinktotheearth,theoperatorsneedtoinputthevoltagevaluemanually.Bythestepofinputandoutput,thestepofjudgingvoltagevalues,thestepofproducingvoltageregulationinstructions,andthealarmingsystem,allofthiscombinetoonesystem,thencomparewiththetraditionalone.AnalyzethetowpatternsofthevoltagedetectingandcontrollingKeyword：voltagetransformeDCStraditionalAVC摘要........................................................2目录....................................................41绪论.................................................52第一章发电厂电压检测的原理与实现.......................62.1发电厂发电时电压变化................................62.2以电压互感器来实现检测电压..........................72.2.1电压互感器概念.................................72.2．2电压互感器工作原理（以三相五柱式为例）........81）三相五柱式电压互感器的接地方式..................92）电压互感器二次侧保险的工作原理.................103第二章电压控制原理与实现（以DCS模式为例）............123.1概述..............................................123.2实现方案..........................................133.2.1输入输出环节..................................133.2.2电压指令判别环节..............................143.2.3调压指令生成环节..............................143.2.4限制及报警环节................................143.2.5与传统AVC装置相对比的优势....................154结束语................................................17参考文献..............................................-181.绪论1.1论文背景说明当今世界现代文明的飞速发展离不开能源的利用，特别是电能的利用。我们的生活离不开电能，应运而生有了发电厂，中国南方的发电厂主要以水力发电和核能发电两种方式，其中核能发电发展势头更为猛烈，其中发电厂的安全问题更加惹人关注，日本311地震引发了福岛第一核电厂核泄漏事故，更加为各个国家敲响关注电力安全的警钟，发电厂的安全问题正式摆上桌面。本文的着力点在于关于发电厂的电压检测控制的原理与随着电力系统向大机组、大电网、高电压和远距离输电的发展,电力系统安全运行产生了一些新问题,电压崩溃恶性事故就是其中之一。本文将充分展示发电厂内电压检测与控制的原理与实现。2.第一章发电厂电压检测的原理与实现2·1发电厂发电时电压变化原理大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升输电电压使得长途输送电力更...
