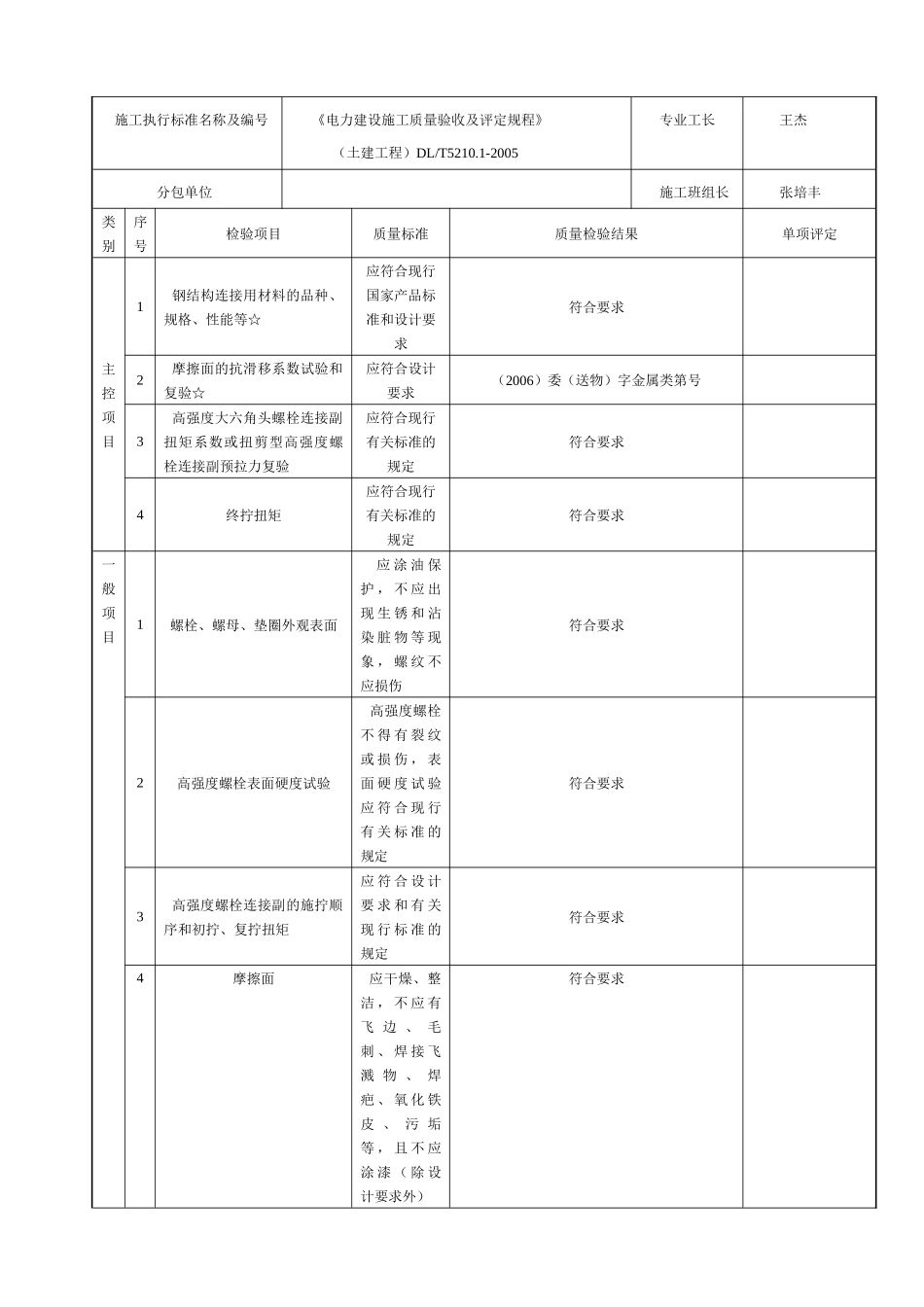

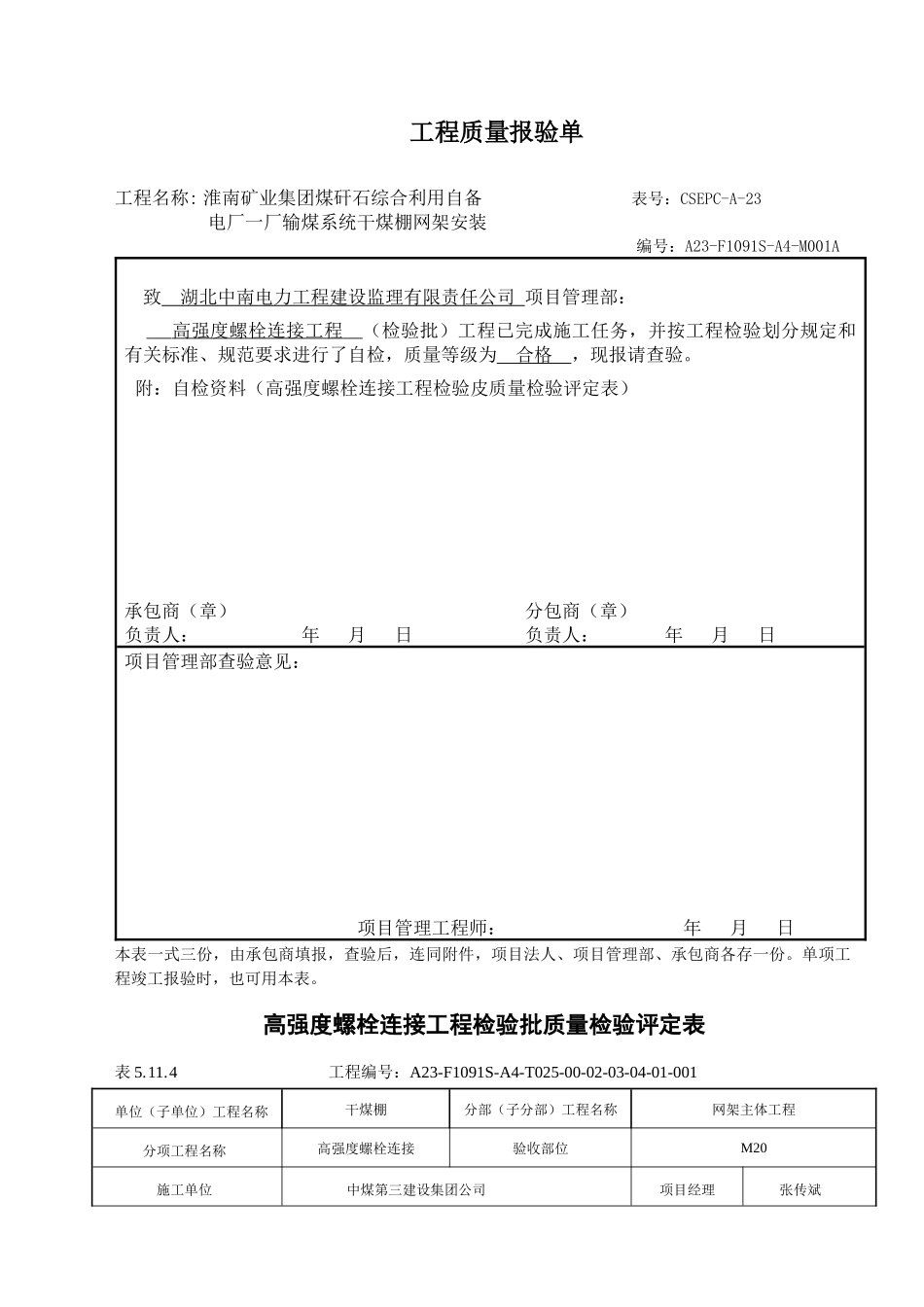

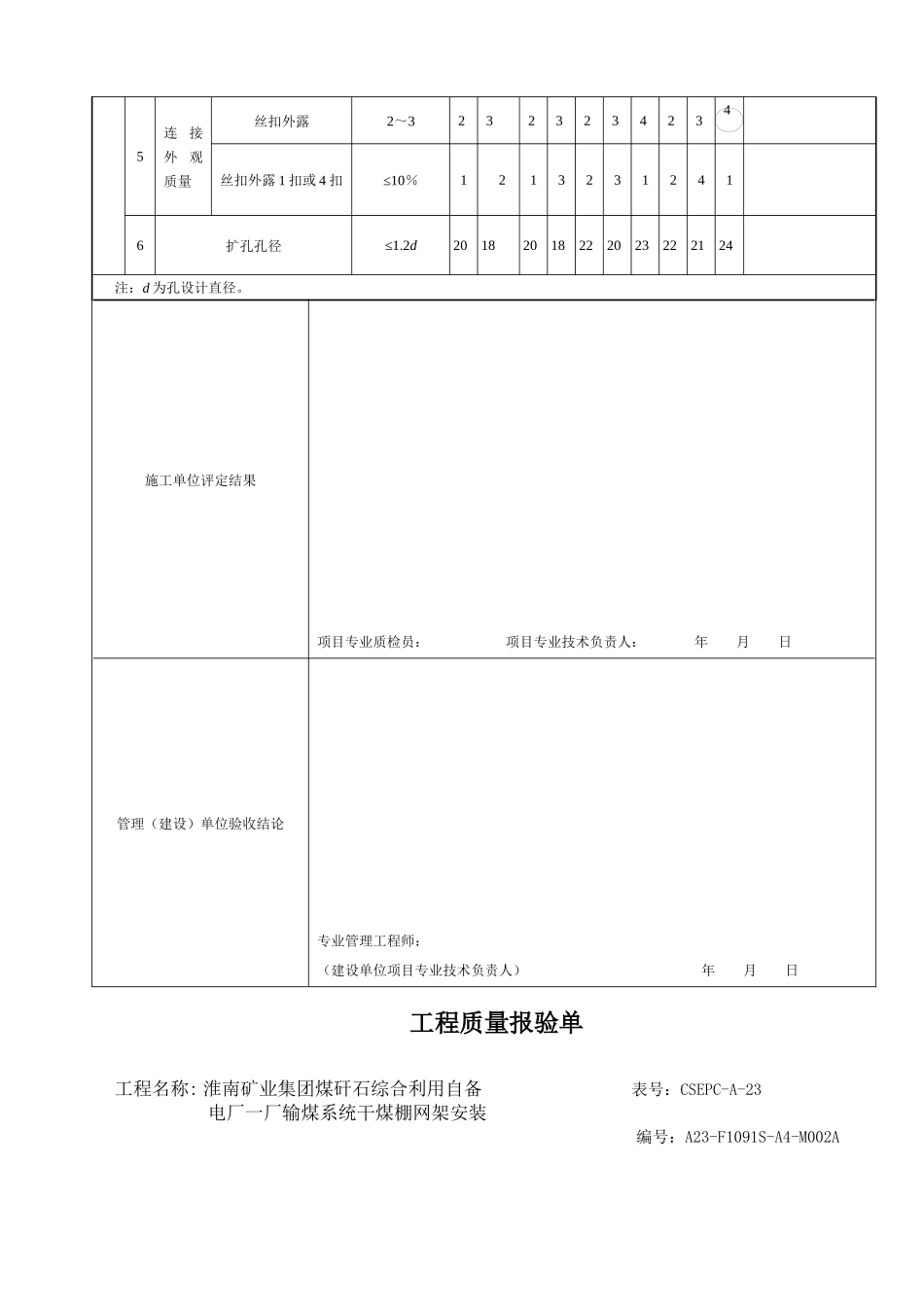

工程质量报验单工程名称:淮南矿业集团煤矸石综合利用自备表号：CSEPC-A-23电厂一厂输煤系统干煤棚网架安装编号：A23-F1091S-A4-M001A致湖北中南电力工程建设监理有限责任公司项目管理部：高强度螺栓连接工程（检验批）工程已完成施工任务，并按工程检验划分规定和有关标准、规范要求进行了自检，质量等级为合格，现报请查验。附：自检资料（高强度螺栓连接工程检验皮质量检验评定表）承包商（章）分包商（章）负责人：年月日负责人：年月日项目管理部查验意见：项目管理工程师：年月日本表一式三份，由承包商填报，查验后，连同附件，项目法人、项目管理部、承包商各存一份。单项工程竣工报验时，也可用本表。高强度螺栓连接工程检验批质量检验评定表表5.11.4工程编号：A23-F1091S-A4-T025-00-02-03-04-01-001单位（子单位）工程名称干煤棚分部（子分部）工程名称网架主体工程分项工程名称高强度螺栓连接验收部位M20施工单位中煤第三建设集团公司项目经理张传斌施工执行标准名称及编号《电力建设施工质量验收及评定规程》（土建工程）DL/T5210.1-2005专业工长王杰分包单位施工班组长张培丰类别序号检验项目质量标准质量检验结果单项评定主控项目1钢结构连接用材料的品种、规格、性能等☆应符合现行国家产品标准和设计要求符合要求2摩擦面的抗滑移系数试验和复验☆应符合设计要求（2006）委（送物）字金属类第号3高强度大六角头螺栓连接副扭矩系数或扭剪型高强度螺栓连接副预拉力复验应符合现行有关标准的规定符合要求4终拧扭矩应符合现行有关标准的规定符合要求一般项目1螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染脏物等现象，螺纹不应损伤符合要求2高强度螺栓表面硬度试验高强度螺栓不得有裂纹或损伤，表面硬度试验应符合现行有关标准的规定符合要求3高强度螺栓连接副的施拧顺序和初拧、复拧扭矩应符合设计要求和有关现行标准的规定符合要求4摩擦面应干燥、整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等，且不应涂漆（除设计要求外）符合要求5连接外观质量丝扣外露2～32323234234丝扣外露1扣或4扣≤10％12132312416扩孔孔径≤1.2d20182018222023222124注：d为孔设计直径。施工单位评定结果项目专业质检员：项目专业技术负责人：年月日管理（建设）单位验收结论专业管理工程师：（建设单位项目专业技术负责人）年月日工程质量报验单工程名称:淮南矿业集团煤矸石综合利用自备表号：CSEPC-A-23电厂一厂输煤系统干煤棚网架安装编号：A23-F1091S-A4-M002A致湖北中南电力工程建设监理有限责任公司项目管理部：高强度螺栓连接工程（检验批）工程已完成施工任务，并按工程检验划分规定和有关标准、规范要求进行了自检，质量等级为合格，现报请查验。附：自检资料（高强度螺栓连接工程检验皮质量检验评定表）承包商（章）分包商（章）负责人：年月日负责人：年月日项目管理部查验意见：项目管理工程师：年月日本表一式三份，由承包商填报，查验后，连同附件，项目法人、项目管理部、承包商各存一份。单项工程竣工报验时，也可用本表。高强度螺栓连接工程检验批质量检验评定表表5.11.4工程编号：A23-F1091S-A4-T025-00-02-03-04-01-002单位（子单位）工程名称干煤棚分部（子分部）工程名称网架主体工程分项工程名称高强度螺栓连接验收部位M24施工单位中煤第三建设集团公司项目经理张传斌施工执行标准名称及编号《电力建设施工质量验收及评定规程》（土建工程）DL/T5210.1-2005专业工长王杰分包单位施工班组长张培丰类别序号检验项目质量标准质量检验结果单项评定主控项目1钢结构连接用材料的品种、规格、性能等☆应符合现行国家产品标准和设计要求符合要求2摩擦面的抗滑移系数试验和复验☆应符合设计要求（2006）委（送物）字金属类第9-364号3高强度大六角头螺栓连接副扭矩系数或扭剪型高强度螺栓连接副预拉力复验应符合现行有关标准的规定符合要求4终拧扭矩应符合现行有关标准的规定符合要求一般项目1螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染脏物等现象，螺纹不应损伤符合要求2高强度螺栓表面硬度试验高强度螺栓不得有裂纹或损伤，表面硬度试...
