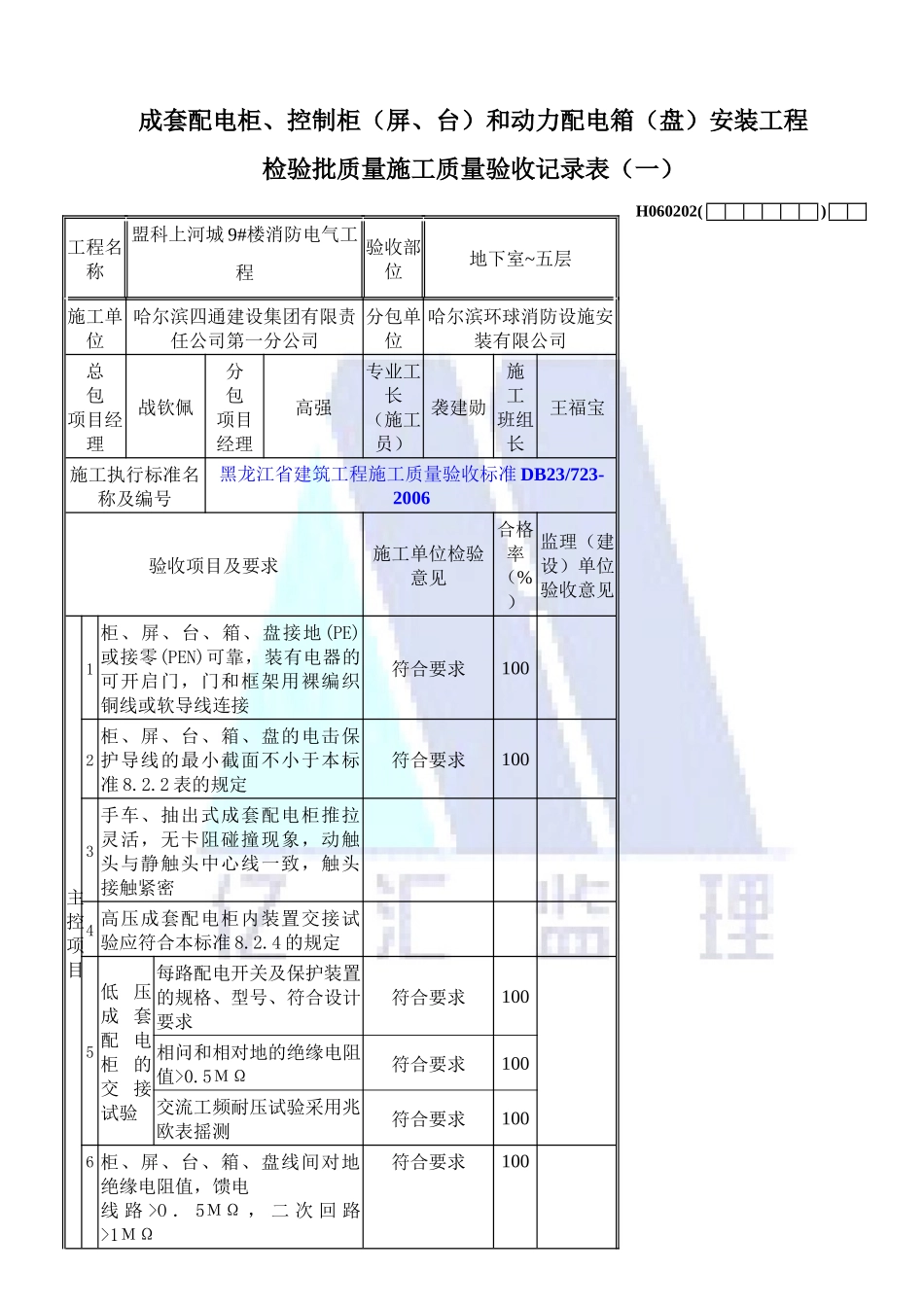

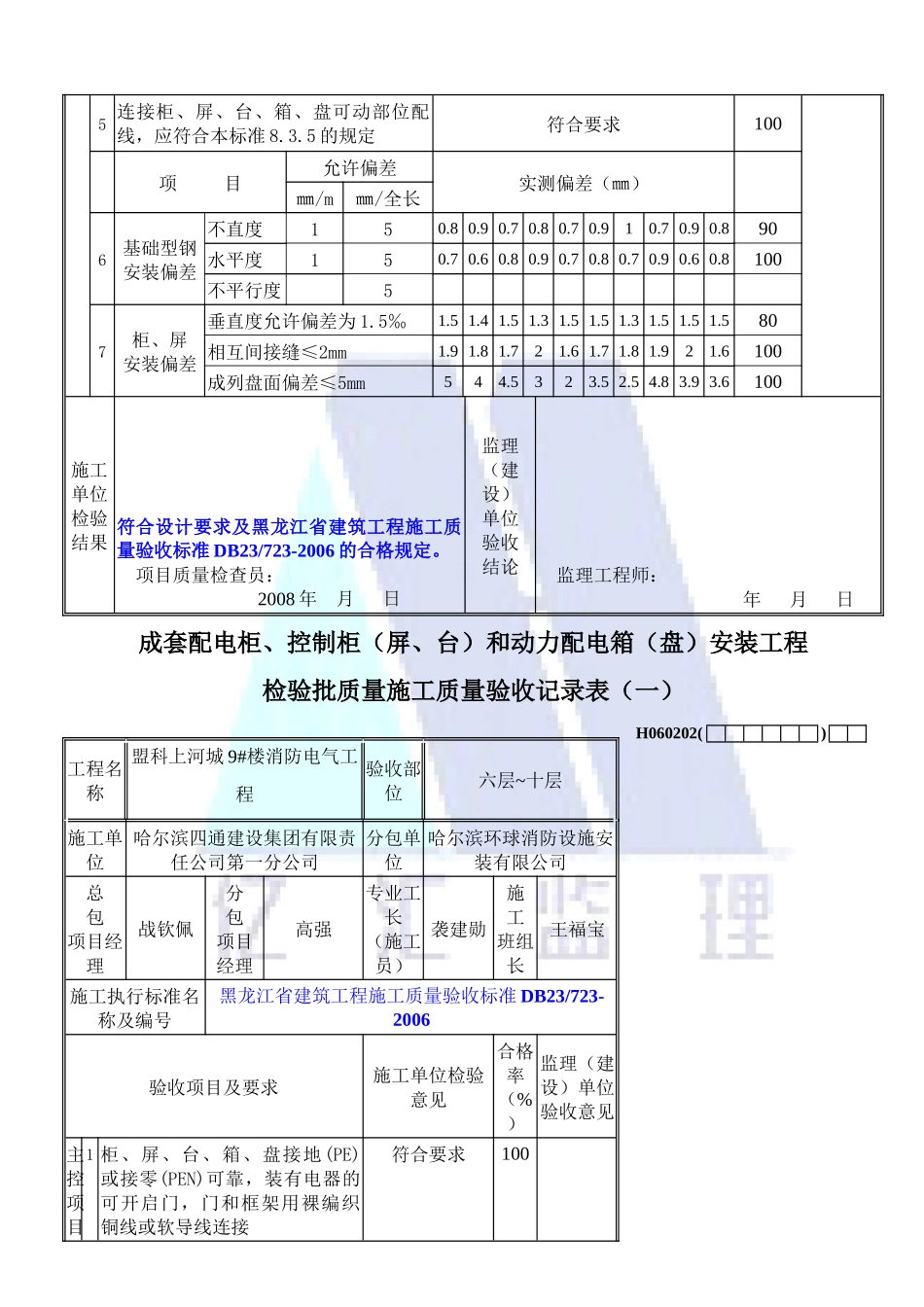

成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装工程检验批质量施工质量验收记录表（一）工程名称盟科上河城9#楼消防电气工程验收部位地下室~五层施工单位哈尔滨四通建设集团有限责任公司第一分公司分包单位哈尔滨环球消防设施安装有限公司总包项目经理战钦佩分包项目经理高强专业工长（施工员）袭建勋施工班组长王福宝施工执行标准名称及编号黑龙江省建筑工程施工质量验收标准DB23/723-2006验收项目及要求施工单位检验意见合格率（%）监理（建设）单位验收意见主控项目1柜、屏、台、箱、盘接地(PE)或接零(PEN)可靠，装有电器的可开启门，门和框架用裸编织铜线或软导线连接符合要求1002柜、屏、台、箱、盘的电击保护导线的最小截面不小于本标准8.2.2表的规定符合要求1003手车、抽出式成套配电柜推拉灵活，无卡阻碰撞现象，动触头与静触头中心线一致，触头接触紧密4高压成套配电柜内装置交接试验应符合本标准8.2.4的规定5低压成套配电柜的交接试验每路配电开关及保护装置的规格、型号、符合设计要求符合要求100相问和相对地的绝缘电阻值>0.5ΜΩ符合要求100交流工频耐压试验采用兆欧表摇测符合要求1006柜、屏、台、箱、盘线间对地绝缘电阻值，馈电线路>O．5ΜΩ，二次回路>1ΜΩ符合要求100H060202()7柜、屏、台、箱、盘二次回路交流工频耐压试验，用2500V和1000V兆欧表摇测，无闪络现象符合要求1008直流屏试验施工单位检验结果符合设计要求及黑龙江省建筑工程施工质量验收标准DB23/723-2006的合格规定。项目质量检查员：2008年月日监理（建设）单位验收结论监理工程师：年月日成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装工程检验批质量施工质量验收记录表（二）工程名称盟科上河城9#楼消防电气工程验收部位地下室~五层施工单位哈尔滨四通建设集团有限责任公司第一分公司分包单位哈尔滨环球消防设施安装有限公司总包项目经理战钦佩分包项目经理高强专业工长（施工员）袭建勋施工班组长王福宝施工执行标准名称及编号黑龙江省建筑工程施工质量验收标准DB23/723-2006验收项目及要求施工单位检验意见合格率（%）监理单位验收意见一般项目1柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全符合要求1002柜、屏、台、箱、盘内检查试验应符合本标准8.3.2的规定符合要求1003低压电器组合应符合本标准8.3.3的规定符合要求1004柜、屏、台、箱、盘问配线及二次回路连线绑扎应符合本标准8.3.4的规定符合要求100H060202()5连接柜、屏、台、箱、盘可动部位配线，应符合本标准8.3.5的规定符合要求100项目允许偏差实测偏差（㎜）㎜/m㎜/全长6基础型钢安装偏差不直度150.80.90.70.80.70.910.70.90.890水平度150.70.60.80.90.70.80.70.90.60.8100不平行度57柜、屏安装偏差垂直度允许偏差为1.5‰1.51.41.51.31.51.51.31.51.51.580相互间接缝≤2mm1.91.81.721.61.71.81.921.6100成列盘面偏差≤5mm544.5323.52.54.83.93.6100施工单位检验结果符合设计要求及黑龙江省建筑工程施工质量验收标准DB23/723-2006的合格规定。项目质量检查员：2008年月日监理（建设）单位验收结论监理工程师：年月日成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装工程检验批质量施工质量验收记录表（一）工程名称盟科上河城9#楼消防电气工程验收部位六层~十层施工单位哈尔滨四通建设集团有限责任公司第一分公司分包单位哈尔滨环球消防设施安装有限公司总包项目经理战钦佩分包项目经理高强专业工长（施工员）袭建勋施工班组长王福宝施工执行标准名称及编号黑龙江省建筑工程施工质量验收标准DB23/723-2006验收项目及要求施工单位检验意见合格率（%）监理（建设）单位验收意见主控项目1柜、屏、台、箱、盘接地(PE)或接零(PEN)可靠，装有电器的可开启门，门和框架用裸编织铜线或软导线连接符合要求100H060202()2柜、屏、台、箱、盘的电击保护导线的最小截面不小于本标准8.2.2表的规定符合要求1003手车、抽出式成套配电柜推拉灵活，无卡阻碰撞现象，动触头与静触头中心线一致，触头接触紧密4高压成套配电柜内装置交接试验应符合本标准8.2.4的规定5低压成套配电柜的交接试验每路配电开关及保...
