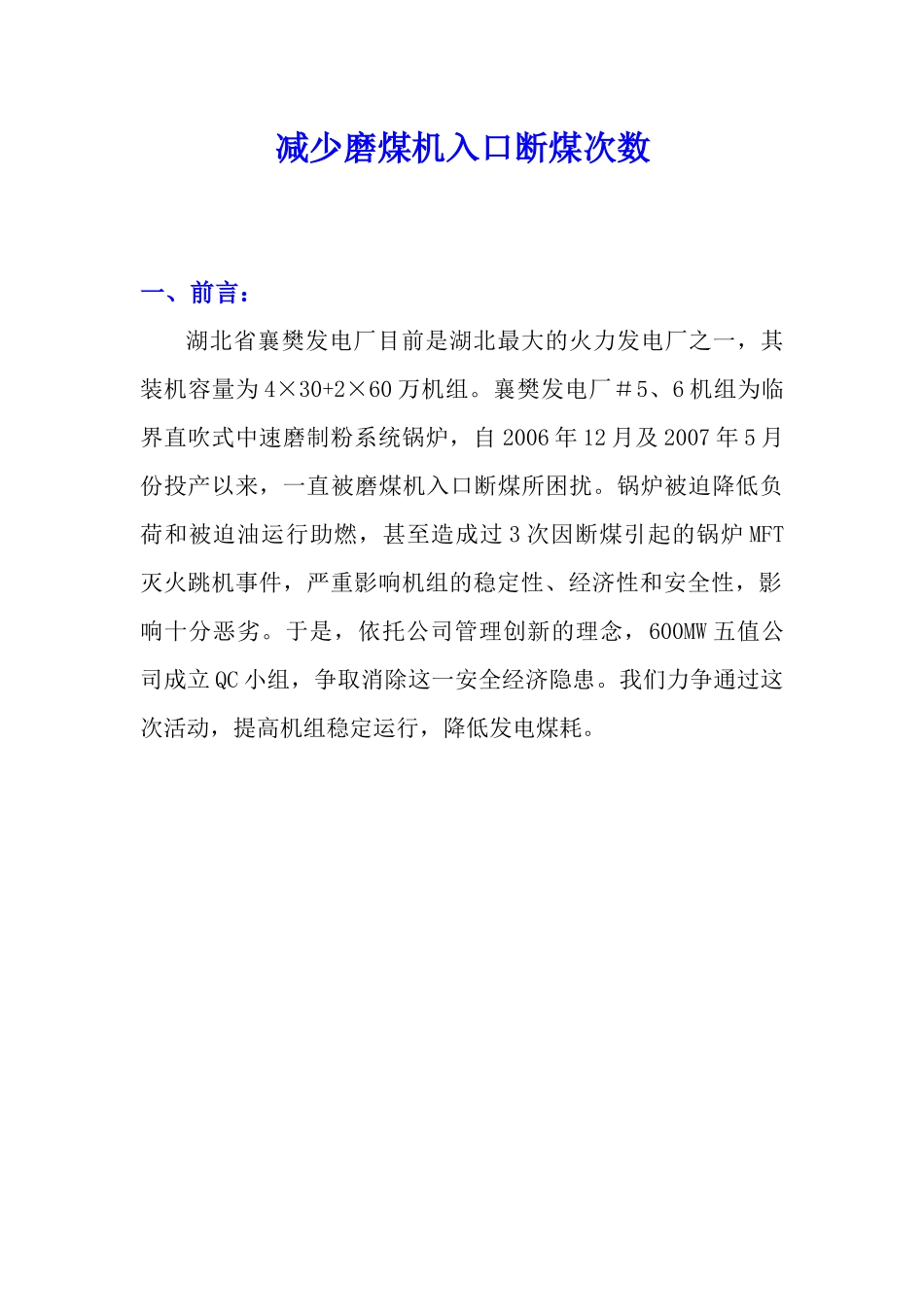

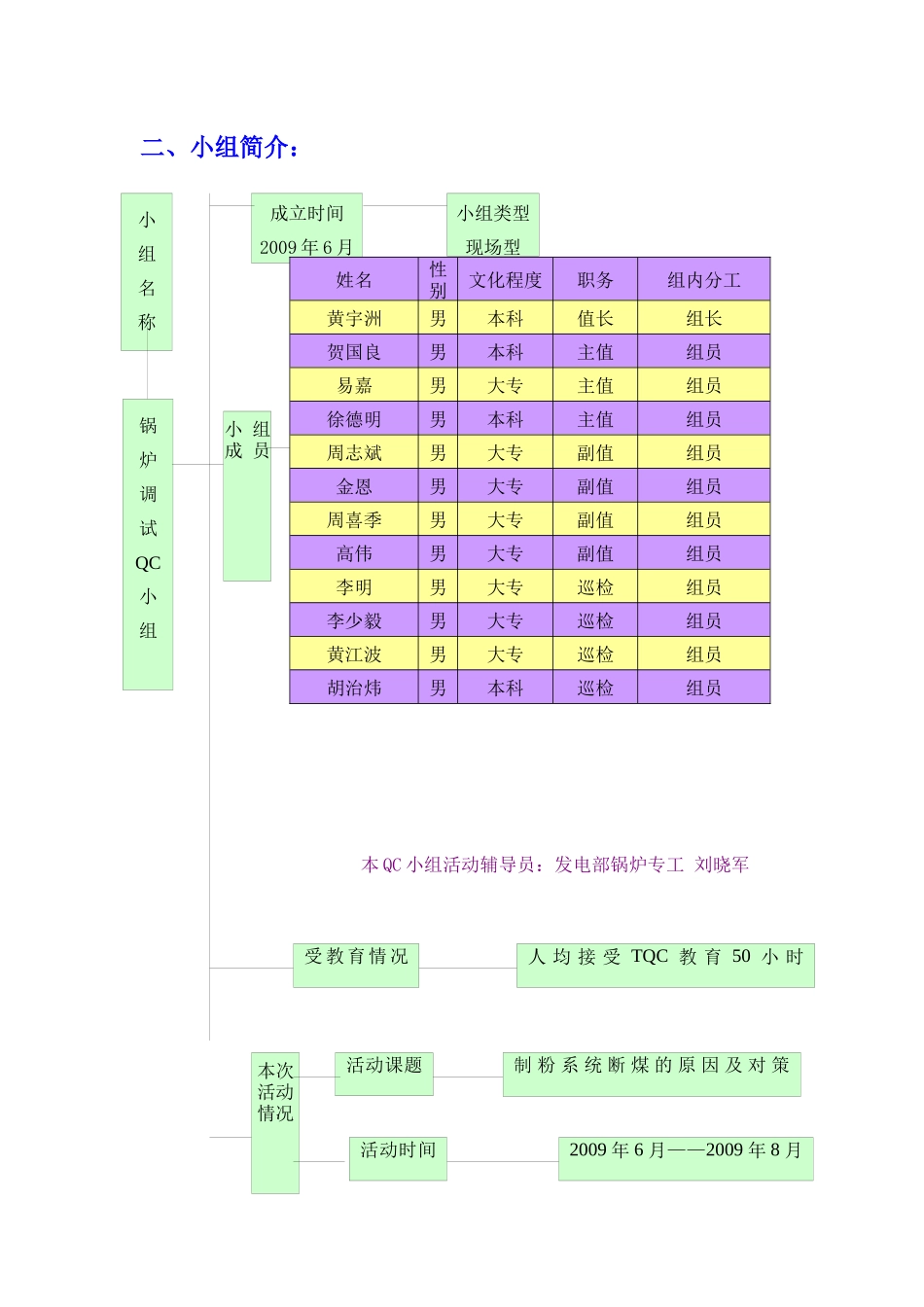

减少磨煤机入口断煤次数一、前言：湖北省襄樊发电厂目前是湖北最大的火力发电厂之一，其装机容量为4×30+2×60万机组。襄樊发电厂＃5、6机组为临界直吹式中速磨制粉系统锅炉，自2006年12月及2007年5月份投产以来，一直被磨煤机入口断煤所困扰。锅炉被迫降低负荷和被迫油运行助燃，甚至造成过3次因断煤引起的锅炉MFT灭火跳机事件，严重影响机组的稳定性、经济性和安全性，影响十分恶劣。于是，依托公司管理创新的理念，600MW五值公司成立QC小组，争取消除这一安全经济隐患。我们力争通过这次活动，提高机组稳定运行，降低发电煤耗。二、小组简介：小组名称锅炉调试QC小组受教育情况人均接受TQC教育50小时活动课题制粉系统断煤的原因及对策活动时间2009年6月——2009年8月成立时间2009年6月小组类型现场型小组成员本次活动情况本QC小组活动辅导员：发电部锅炉专工刘晓军姓名性别文化程度职务组内分工黄宇洲男本科值长组长贺国良男本科主值组员易嘉男大专主值组员徐德明男本科主值组员周志斌男大专副值组员金恩男大专副值组员周喜季男大专副值组员高伟男大专副值组员李明男大专巡检组员李少毅男大专巡检组员黄江波男大专巡检组员胡治炜男本科巡检组员三、系统介绍：湖北华电襄樊发电有限公司600MW机组采用中速磨煤机、冷一次风机、正压直吹式制粉系统设计，磨煤机采用北京电力设备总厂生产的ZGM113N型中速辊式磨煤机，给煤机为上海发电设备成套设计研究所上海新拓电力设备有限公司生产的CS2024型给煤机是一种带有微机控制的电子称量及自动调速装置的带式给料机，可以将煤块精确输送到磨煤机，并具有自动调节和控制的功能。设计煤种为平顶山一矿烟煤，校核煤种1为黄陵烟煤和校核煤种2为平顶山十三矿烟煤。经过初步破碎的原煤通过输煤皮带送到原煤斗，经原煤插板落到皮带称重式给煤机。给煤机根据机组负荷指令调节给煤机驱动电机转速来调节进入磨煤机的煤量。原煤进入磨煤机后,在磨辊的碾压下破碎，在向磨盘边缘移动的过程中被进入磨煤机后通过风环旋转的一次风携带上升，在磨煤机本体中煤粉被加热干燥和分离后，细度合格的煤粉通过四根煤粉管道送往相应煤粉燃烧器燃烧，粒度较大的煤粉落入磨盘继续进行破碎。煤中掺杂的难以破碎的铁块、石块等在风环中不能被一次风托起，继续向外移动而落入一次风进风室中被刮板带至石子煤仓，由人工将石子煤进行清理。四、选题理由：湖北华电襄樊发电有限公司2X600MW机组锅炉采用的是直吹式制粉系统，每台制粉系统对应炉膛的一层火咀，所以制粉系统的断煤直接影响机组的经济和安全运行。轻微的断煤能够造成锅炉参数的波动，汽温、汽压会偏离红线，甚至极易导致低温的发生，对机组的安全和经济都有一定的影响；而严重一些的断煤就会导致炉膛负压的大幅波动，需要投油稳燃：比如2009年6月15日23：20，#6炉C磨煤机断煤不来，落煤口堵死，D磨煤机检修，炉膛参数波动大，投AB1、3油枪稳燃，停运C磨煤机疏通。23：40疏通来煤后，启动运行，断油。00：00再次断煤，投油稳燃。00：30疏通来煤，启动运行，断油。00：45再次断煤，投油稳燃。00：55炉膛负压稳定，断油.AB1油枪共投运41分钟，AB3油枪投运30分钟，共燃油10吨；而更为极端的断煤，直接会导致锅炉失去火检而MFT。2007年，10月2日，#5炉由于制粉系统频繁断煤而导致MFT；10月5日#6炉同样由于制粉系统断煤频繁，引起燃烧异常，发生炉膛压力高导致MFT。所以由于制粉系统断煤所造成的事故是令人触目惊心的，它已经不是单单对机组的经济性有影响，而是直接对安全埋下隐患，因此，对制粉系统断煤的分析研究，以便找到合适的解决方法，来解除这一个难题是有着极其重要的意义的。五、现场调查：襄樊电厂煤场实际堆煤情况如下：其露天煤场与干煤棚各一边堆放。其煤质有优烟普烟劣烟贫煤等四种煤质组成。燃运根据机组的不同负荷及不同运行工况进行不同的配煤方式，也就是襄樊电厂600MW机组六个煤仓上的是不同煤质。在实际运行中频繁断煤的是劣烟及贫煤，其次是普烟，优烟则不易断煤。由于干煤棚起到干燥的作用能力有限，加上襄樊电厂的干煤棚存在偏小问题。在多雨水天气，煤的潮湿程度远远超过锅炉煤仓对煤质湿度...
