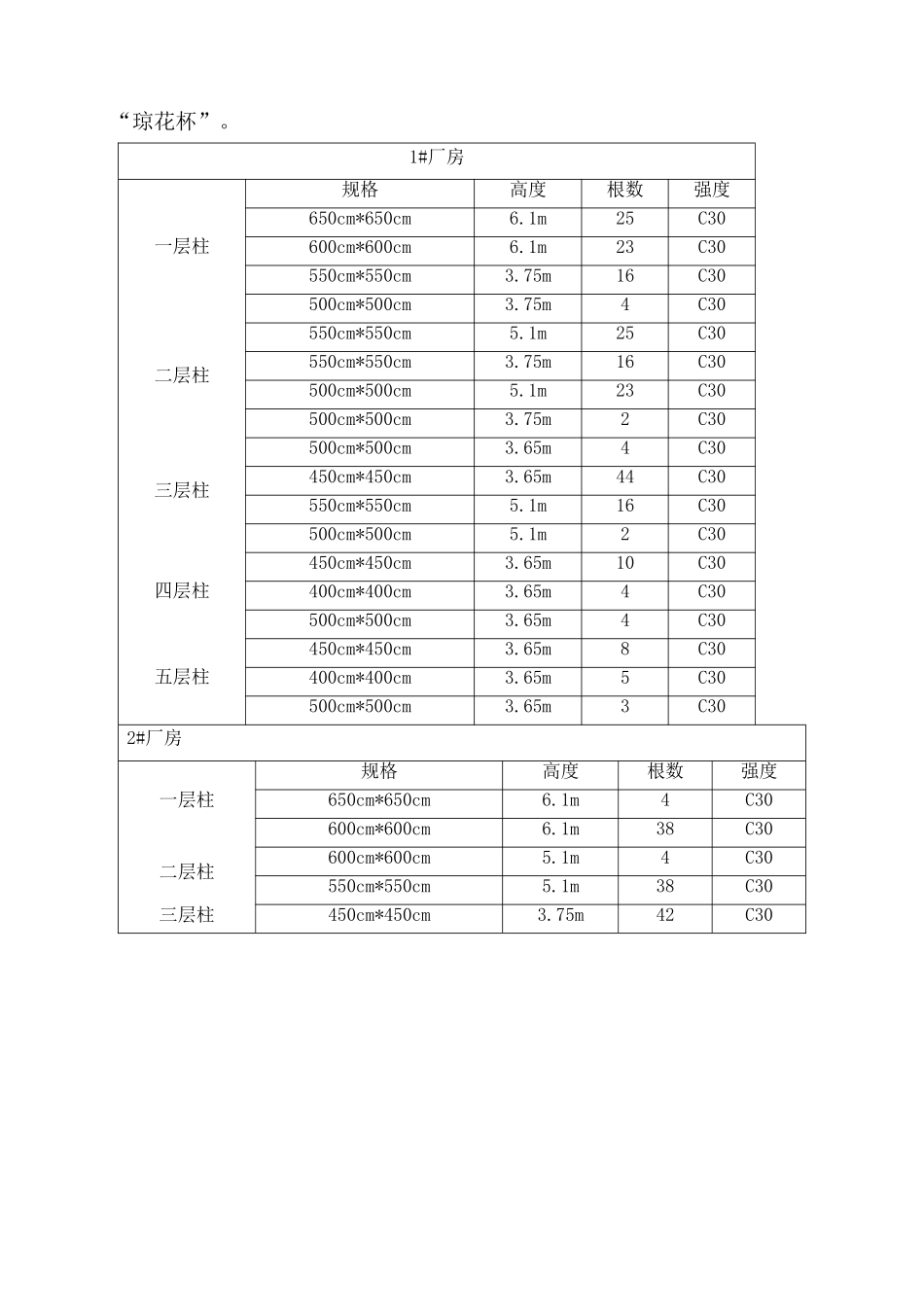

课题：提高框架柱混凝土施工质量英特1#、2#厂房项目QC小组工程名称：英特1#、2#厂房工程昆山圣康建设工程安装有限公司2017年2月一、工程概况昆山英特工程技术有限公司1#厂房、2#厂房工程地处昆山陆家镇星圃路南侧与泗桥路西侧，1#厂房建筑面积9325平方米，2#厂房建筑面积7272平方米，1#厂房建筑层数为三层，局部五层，2#厂房建筑层数为三层，昆山英特工程技术有限公司投资建设，徐州大屯设计有限公司设计，昆山昌泰工程管理有限公司，昆山圣康建设工程安装有限公司总承包施工。本工程于2014年10月9日开工，2015年8月25日竣工，工程质量目标为“琼花杯”。1#厂房一层柱规格高度根数强度650cm*650cm6.1m25C30600cm*600cm6.1m23C30550cm*550cm3.75m16C30500cm*500cm3.75m4C30二层柱550cm*550cm5.1m25C30550cm*550cm3.75m16C30500cm*500cm5.1m23C30500cm*500cm3.75m2C30三层柱500cm*500cm3.65m4C30450cm*450cm3.65m44C30550cm*550cm5.1m16C30500cm*500cm5.1m2C30四层柱450cm*450cm3.65m10C30400cm*400cm3.65m4C30500cm*500cm3.65m4C30五层柱450cm*450cm3.65m8C30400cm*400cm3.65m5C30500cm*500cm3.65m3C302#厂房一层柱规格高度根数强度650cm*650cm6.1m4C30600cm*600cm6.1m38C30二层柱600cm*600cm5.1m4C30550cm*550cm5.1m38C30三层柱450cm*450cm3.75m42C301#厂房外立面照片：2#厂房外立面照片二、QC小组简介1、QC小组概况表2-1小组概况小组名称英特1#、2#厂房QC项目小组小组类型问题解决型活动时间2014年11月~2015年5月课题名称提高框架柱混凝土施工质量注册时间2014年11月小组注册编号SKJS-2014-001课题注册号SKQC-2014-001活动次数20TQC培训时间80小时小组人员组成序号姓名性别职务学历职称组内分工1陈大暑男项目经理本科工程师组长2沙拥军男技术总工大专高级工程师副组长（顾问）3严文俊男技术负责人大专工程师副组长4蔡磊男施工员大专工程师组员5叶国胜男施工员大专助理工程师组员6孙文超男质检员本科助理工程师组员7金国华男质检员大专工程师组员8王元元女资料员本科助理工程师组员9陈先定男施工班组长高中助理工程师组员制表人：孙文超审核人：陈大暑制表日期：2014年11月1日2、QC小组活动记录表2-2序号活动内容次数应出勤人数实际出勤人数出勤率（%）1TQC教育315151002课题研究2111090.13提出方案214141004制订对策324241005对策实施428281006现场检查4151493.757效果评价21616100制表人：孙文超审核人：陈大暑制表日期：2014年11月1日三、选择课题四、现状调查2014年11月5日，在QC小组组长的带领下，全体小组成员走访本公司及兄弟单位五个框架结构工程项目，针对造成框架柱混凝土施工质量缺陷原因进行现状跟踪、调查、分析，并归纳总结构出六个方面问题，共抽查100个点，不合格点21个，合格率仅为79.0%，针对调查中存在的问题，整理调查统计数据见表4-1，质量缺陷频数调查统计数据见表4-2：框架柱混凝土施工质量情况调查表表4-1序号项目抽查点数合格点数合格率（%）不合格点数不合格率（%）提高框架柱混凝土施工质量1蜂窝麻面201260840.02阳角不顺直201365735.03缺棱掉角201790315.04柱根烂根201885210.05孔洞201995.015.0合计1007979.02121.0制表人：孙文超审核人：陈大暑制表日期：2014年11月5日框架柱混凝土施工质量缺陷频数调查统计表表4-2序号缺陷名称缺陷点数频率（%）累计频率（%）1蜂窝麻面838.138.12阳角不顺直733.371.43缺棱掉角314.385.74柱根烂根29.595.25孔洞14.8100合计2121制表人：孙文超审核人：陈大暑制表日期：2014年11月5日根据上述框架柱混凝土施工质量缺陷频数调查统计表，绘出各项不合数占总体问题数的排列图，如下图所示：图4-3框架柱混凝土施工质量不合格问题排列图制表人：孙文超审核人：陈大暑制表日期：2014年11月5日经过类似工程实测数据统计分析，框架柱混凝土施工质量合格率仅为79%，不能达到苏州市姑苏杯的要求；根据以上结果可以看出占框架柱混凝土施工质量缺陷的主要因素是蜂窝麻面和钻阳角不顺直，如果能降低这两项缺陷项目的发生，质量的合格率就得到了很大的提高。五、设定目标1、目标值确定图5-1QC活动成果目标柱状图制表人：孙文超审核人...
