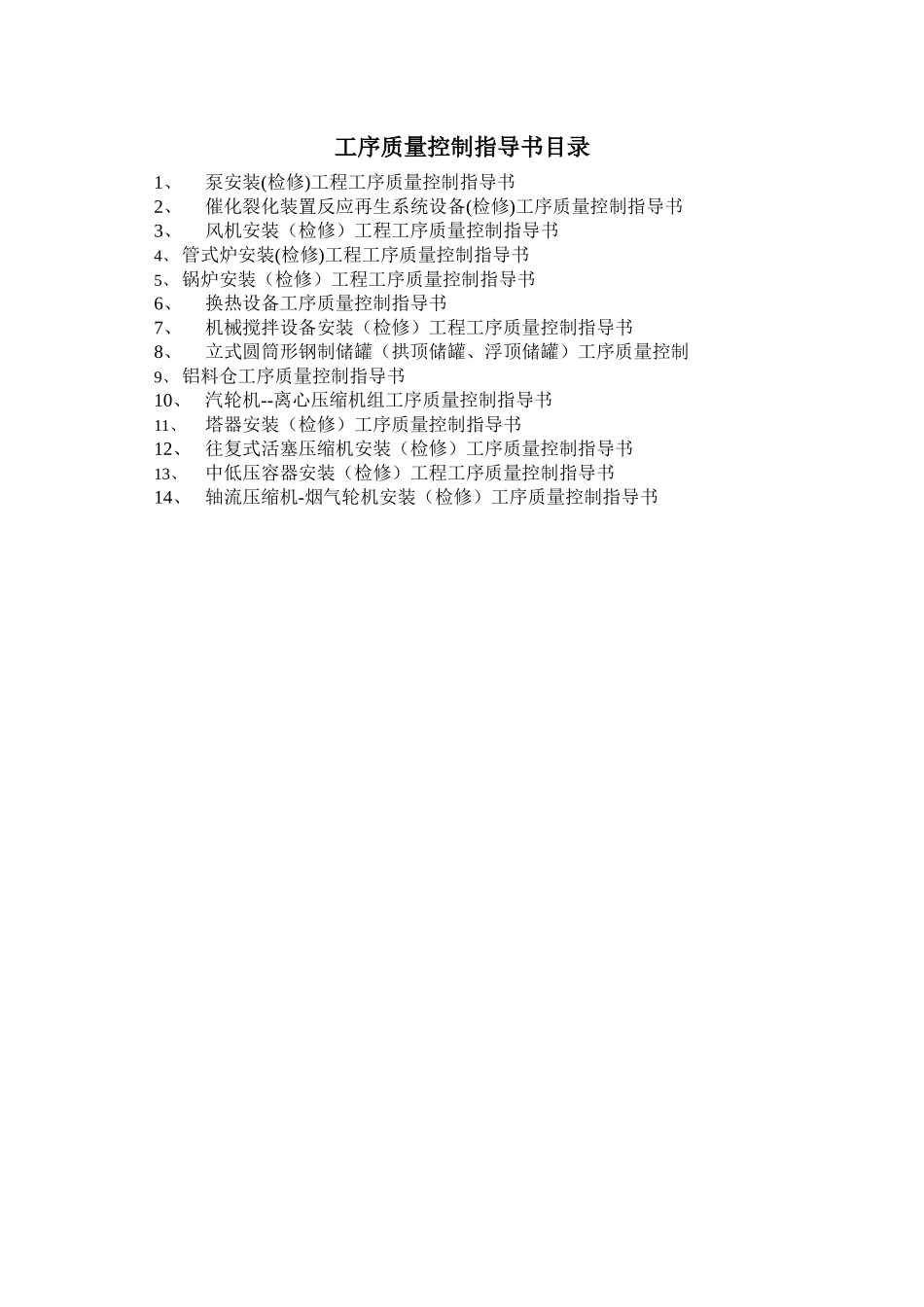

工序质量控制指导书目录1、泵安装(检修)工程工序质量控制指导书2、催化裂化装置反应再生系统设备(检修)工序质量控制指导书3、风机安装（检修）工程工序质量控制指导书4、管式炉安装(检修)工程工序质量控制指导书5、锅炉安装（检修）工程工序质量控制指导书6、换热设备工序质量控制指导书7、机械搅拌设备安装（检修）工程工序质量控制指导书8、立式圆筒形钢制储罐（拱顶储罐、浮顶储罐）工序质量控制9、铝料仓工序质量控制指导书10、汽轮机--离心压缩机组工序质量控制指导书11、塔器安装（检修）工序质量控制指导书12、往复式活塞压缩机安装（检修）工序质量控制指导书13、中低压容器安装（检修）工程工序质量控制指导书14、轴流压缩机-烟气轮机安装（检修）工序质量控制指导书泵安装(检修)工程工序质量控制指导书检查项目检查内容检查依据设备及附件交接检查1.1审查技术文件及资料：合格证、技术特性表、质量证明书（包括试验报告。进口材料应符合订货合同规定）、随机资料。GB50275-984.1.31.2开箱检查：①外观质量：表面损伤、锈蚀、焊缝的外观质量；②几何形状：规格、型号、外形尺寸、底座螺栓孔位置；③按装箱单、设备技术文件的规定，清点泵的零、部件及专用工具；④核对输送特殊介质泵的主要零部件、密封件及垫片品种和规格。1.3进口设备：查看商检、压检证明，清点设备、附件、专用工具。1.4开箱检查人员：监理、业主、施工单位、质监站、供货商、商检。设备基础交接检查2.1检查：（土建负责，设备配合）①坐标位置标高、纵、横轴线，基础各不同平面的顶标高；②外形尺寸；③水平度；④垂直度；⑤预埋地脚螺栓顶端标高、中心距；⑥预埋地脚螺栓孔中心位置、深度、孔壁铅垂度、孔内应清洁干净，不得油污；地脚螺栓锚板：⑦标高、中心位置、水平度；⑧需要预压的基础查预压沉降记录。⑨凸凹尺寸。GB50231-982.3.12.3.22.3.3安装找正检查1、查设备中心距基础实际轴线或与厂房墙（柱）的实际轴线、边缘线的距离；GB50231-983.0.3、3.0.4GB50275-984.2.2、4.2.32、设备定位基准的面、线、点对安装基准线的平面位置和标高。3、找正调平：纵向水平度、横向水平度；4、解体安装的泵的水平度：纵、横向水平度；地脚螺栓、垫铁、灌浆检查4.1地脚（安装）螺栓检查：GB50231-984.1.1～4.1.5①地脚（安装）螺栓的规格、型号、材质；②地脚螺栓在预留孔中垂直情况；③地脚螺栓任一部分距孔壁、孔底的距离；④地脚螺栓上的油污和氧化皮清理情况，螺纹部分涂抹油脂情况；⑤拧紧地脚螺栓时，预留孔中的混凝土强度确认；⑥装设胀锚螺栓的基础混凝土强度，相邻两根胀锚螺栓的中心距离；按GB50231-98附录三的规定对胀锚钻孔的直径和深度进行检查；装设环氧树脂砂浆锚固地脚螺栓的基础混凝土强度，地脚螺栓装入前清理情况。4.2垫铁安装GB50231-984.2.1～4.2.9①基础表面处理：1）需灌浆的混凝土基础表面应铲成麻面；2）被油污染的混凝土基础表面应清理干净；3）放置垫铁处的混凝土基础表面应铲成麻面，垫铁与基础结合面应均匀接触，保证接触面积。②垫铁安装：1)核对垫铁的材质、规格尺寸和组数，满足设备重量要求；2）垫铁应设置在地脚螺栓两侧或支座加强筋处；3）检查相邻垫铁组间距；4）检查垫铁放置顺序及斜垫铁安装质量；5)检查每组垫铁数量和高度；6）检查垫铁搭接长度；7）检查垫铁上平面的水平度；8）检查垫铁外露设备底座长度；9）检查垫铁层间点焊情况。4.3灌浆检查（土建旁站，安装配合）①灌浆处清洗洁净；②灌浆料选择；③灌浆料强度等级确定；④内、外模板安装检查；⑤灌浆过程旁站（捣实，防止出现空鼓现象）。GB50231-984.3.1～4.3.6联轴器对5.1凸缘联轴器GB50231-98检查见证两个半联轴器端面应紧密接触，查两轴心的径向位移。5.3GB50275-984.2.35.2弹性套柱销联轴器：查径向位移、两轴线倾斜端面间隙。5.3弹性柱销联轴器：查径向位移、两轴线倾斜端面间隙。5.4滑块联轴器：查径向位移、两轴线倾斜端面间隙。5.5弹性柱销齿式联轴器：查径向位移、两轴线倾斜端面间隙。5.6齿式联轴器：查径向位移、两轴线倾斜端面间隙。5.7高低温泵：查温度变化补偿值。管道安装检查6.1出入口管道...
