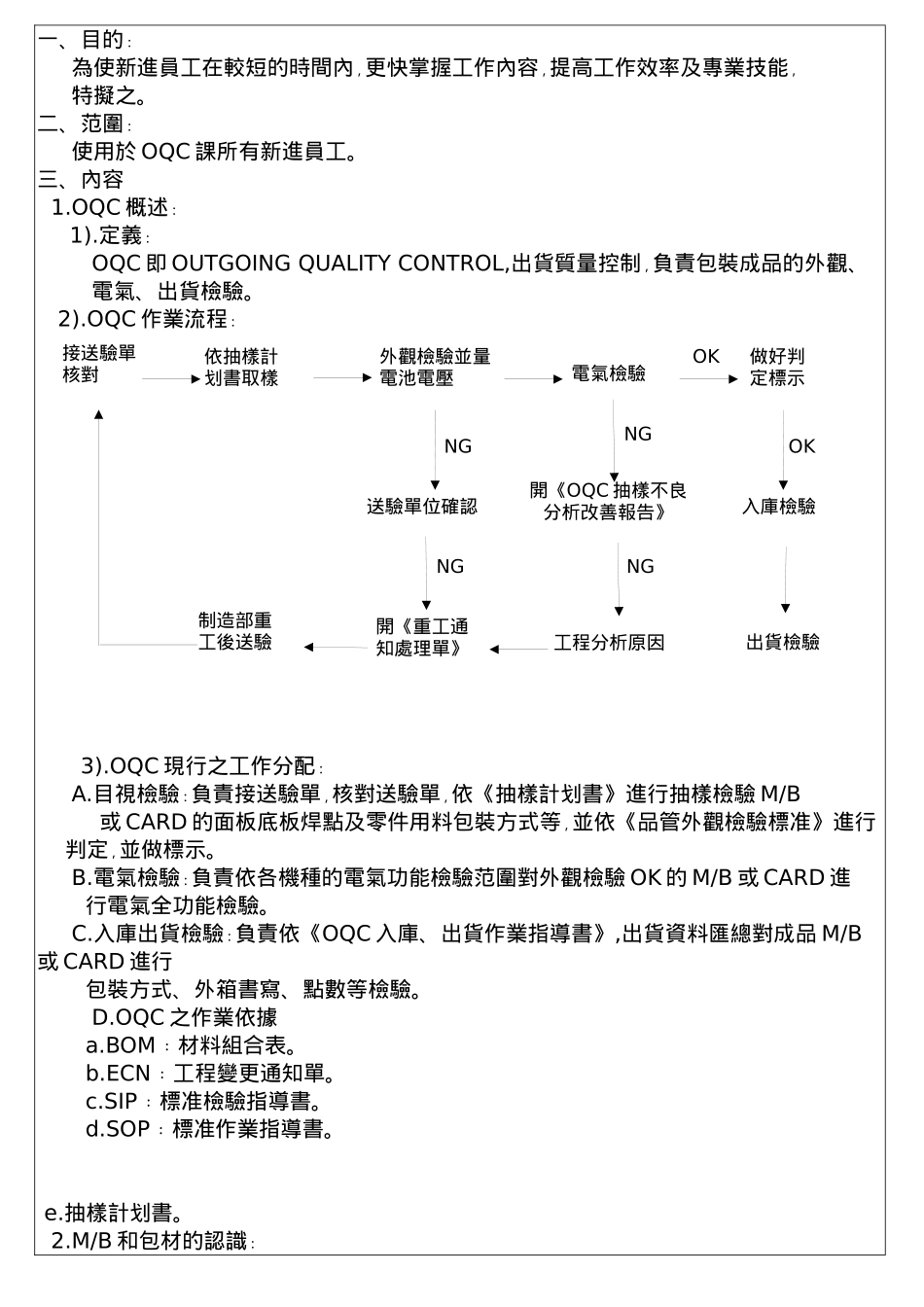

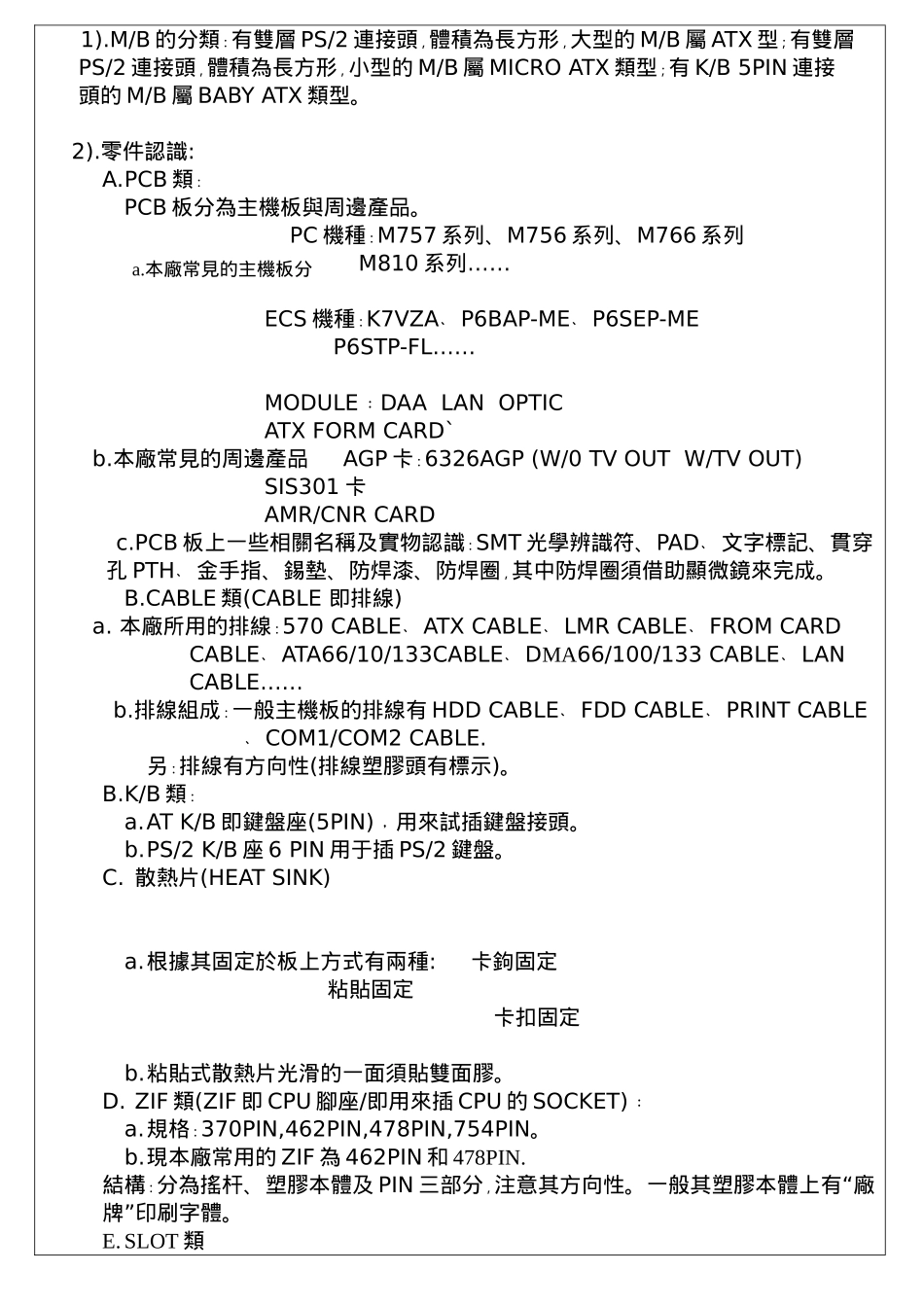

一﹑目的﹕為使新進員工在較短的時間內﹐更快掌握工作內容﹐提高工作效率及專業技能﹐特擬之。二﹑范圍﹕使用於OQC課所有新進員工。三﹑內容1.OQC概述﹕1).定義﹕OQC即OUTGOINGQUALITYCONTROL,出貨質量控制﹐負責包裝成品的外觀﹑電氣﹑出貨檢驗。2).OQC作業流程﹕3).OQC現行之工作分配﹕A.目視檢驗﹕負責接送驗單﹐核對送驗單﹐依《抽樣計划書》進行抽樣檢驗M/B或CARD的面板底板焊點及零件用料包裝方式等﹐並依《品管外觀檢驗標准》進行判定﹐並做標示。B.電氣檢驗﹕負責依各機種的電氣功能檢驗范圍對外觀檢驗OK的M/B或CARD進行電氣全功能檢驗。C.入庫出貨檢驗﹕負責依《OQC入庫﹑出貨作業指導書》,出貨資料匯總對成品M/B或CARD進行包裝方式﹑外箱書寫﹑點數等檢驗。D.OQC之作業依據a.BOM﹕材料組合表。b.ECN﹕工程變更通知單。c.SIP﹕標准檢驗指導書。d.SOP﹕標准作業指導書。e.抽樣計划書。2.M/B和包材的認識﹕接送驗單核對依抽樣計划書取樣外觀檢驗並量電池電壓電氣檢驗做好判定標示送驗單位確認NG開《OQC抽樣不良分析改善報告》入庫檢驗出貨檢驗工程分析原因開《重工通知處理單》OKNGOKNGNG制造部重工後送驗1).M/B的分類﹕有雙層PS/2連接頭﹐體積為長方形﹐大型的M/B屬ATX型﹔有雙層PS/2連接頭﹐體積為長方形﹐小型的M/B屬MICROATX類型﹔有K/B5PIN連接頭的M/B屬BABYATX類型。2).零件認識:A.PCB類﹕PCB板分為主機板與周邊產品。PC機種﹕M757系列﹑M756系列﹑M766系列M810……系列ECS機種﹕K7VZAP6BAP-MEP6SEP-ME﹑﹑P6STP-FL……MODULEDAALANOPTIC﹕ATXFORMCARD`b.本廠常見的周邊產品AGP卡﹕6326AGP(W/0TVOUTW/TVOUT)SIS301卡AMR/CNRCARDc.PCB板上一些相關名稱及實物認識﹕SMT光學辨識符﹑PAD﹑文字標記﹑貫穿孔PTH﹑金手指﹑錫墊﹑防焊漆﹑防焊圈﹐其中防焊圈須借助顯微鏡來完成。B.CABLE類(CABLE即排線)a.本廠所用的排線﹕570CABLEATXCABLELMRCABLEFROMCARD﹑﹑﹑CABLEATA66/10/133CABLED﹑﹑MA66/100/133CABLELAN﹑CABLE……b.排線組成﹕一般主機板的排線有HDDCABLEFDDCABLEPRINTCABLE﹑﹑COM1/COM2CABLE.﹑另﹕排線有方向性(排線塑膠頭有標示)。B.K/B類﹕a.ATK/B即鍵盤座(5PIN)﹐用來試插鍵盤接頭。b.PS/2K/B座6PIN用于插PS/2鍵盤。C.散熱片(HEATSINK)a.根據其固定於板上方式有兩種:卡鉤固定粘貼固定卡扣固定b.粘貼式散熱片光滑的一面須貼雙面膠。D.ZIF類(ZIF即CPU腳座/即用來插CPU的SOCKET)﹕a.規格﹕370PIN,462PIN,478PIN,754PIN。b.現本廠常用的ZIF為462PIN和478PIN.結構﹕分為搖杆﹑塑膠本體及PIN“三部分﹐注意其方向性。一般其塑膠本體上有廠”牌印刷字體。E.SLOT類a.本廠常見的主機板分a.SLOT種類:名稱規格試插附件名稱PCISLOT120PIN插PCI顯卡數碼卡﹑綱卡ISASLOT98PIN綱卡﹑數碼卡AGPSLOT124PINAGP卡SLOT1242PIN插CPUAMRSLOT46PINAMRCARCNRSLOT60PINCNRCARb.其規格多少PIN即為槽內PIN的數量。G.P/W類a.P/W即電源座﹐現有兩種﹕ATX﹑AT電源插座。b.規格﹕ATX電源座﹕20PIN插相應的ATX電源接頭。AT電源座﹕12PIN插相應的AT電源接頭。c.結構﹕電源座分為塑膠本體及金屬PIN兩部分。(注意電源座均有方向性)H.CONNECTOR類﹕a.現廠內常用的CONNECTOR規格用途12PIN(PS/2)試插PS/2鍵盤接頭及MOUSE25PIN試插打印接頭9PIN試插COM1/COM2接頭15PIN(VGA)試插VGA接頭5PIN(K/B)試插鍵盤接頭15PIN(GAME)試插游戲杆接頭8PIN(雙層)試插USB鍵盤接頭I.排針一般廠內常見排針規格用途2*20PIN插硬盤接頭2*17PIN插軟盤接頭2*13PIN插打印接頭2*5PIN插COM1/COM2接頭2*8PIN插DAACARD接頭b.排針有抽PIN與不抽PIN兩种(注意排針有方向性).3).部分零件的圖形認識和換算﹕A.電阻﹕a.符號﹕Rb.定義﹕電阻有阻礙電流特性。(根據其特性下定義)電阻的出現是因為有電流﹑電壓的產生。那什麼是電流﹑電壓﹖電荷的定向移動形成電流﹐電壓是形成電流的原因。c.電阻的作用﹕分壓﹑分流。d.分類﹕電阻有許多種類﹐分類方法也有許多種。碳膜電阻微調電阻1).按材料分瓷片電阻2).按可否變動性可調電阻水泥電阻固定電阻色環電阻DIP式(雙列直插封裝)3).按形狀分無色環電阻只有標示值貼片式(SMTHMDHMT)色環電阻是以顏...
